Аэродромы. Актуализированная версия СНиП (стр. 9 )

(обязательное)

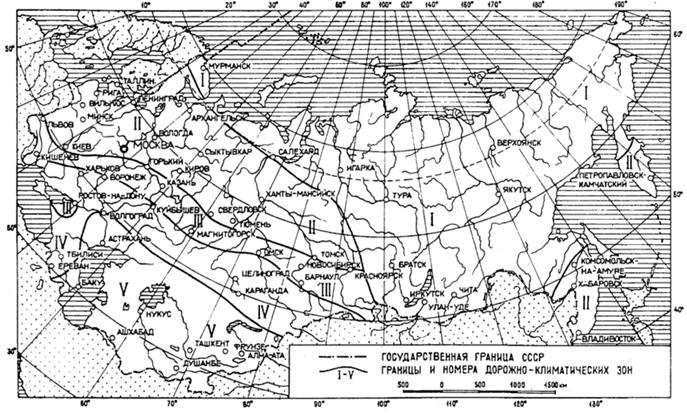

Дорожно-климатические зоны РФ

Дорожно-климатические зоны включают в себя следующие географические зоны: І – тундры, лесотундры и северо-восточную часть лесной зоны с распространением вечномерзлых грунтов; ІІ – лесов с избыточным увлажнением грунтов; ІІІ – лесостепную со значительным увлажнением грунтов в отдельные годы, ІV – степную с недостаточным увлажнением грунтов; V – пустынную и пустынно-степную с засушливым климатом и распространением засоленных грунтов.

Кубань и западную часть Северного Кавказа следует относить к ІІІ дорожно-климатической зоне; Черноморское побережье, предкавказские степи, за исключением Кубани и западной части Северного Кавказа следует относить к ІV зоне; горные области, расположенные выше 1000 м над уровнем моря, а также малоизученные районы следует относить к той или иной зоне в зависимости от местных природных условий.

1

Приложение Д

(справочное)

Номенклатура глинистых грунтов

Т а б л и ц а Д.1

Грунт	Разновидность грунта	Содержание частиц грунта размером от 0,05 до 2 мм, % к массе сухого грунта	Число пластичности 1p, %
Супесь	Легкая крупная	Св. 50*	I £ Ip £ 7
Легкая	Св.50
Пылеватая	От 20 до 50
Тяжелая пылеватая	Менее 20
Суглинок	Легкий	Св.40	7 < Ip £ 12
Легкий пылеватый	40 и менее
Тяжелый	Св.40	12 < Ip £ 17
Тяжелый пылеватый	40 и менее
Глина	Песчанистая	Св. 40	17 < Ip £ 27
Пылеватая	Меньше, чем частиц размером от 0,05 до 0,005 мм
Жирная	Не нормируется	Ip > 27
* Для супесей легких крупных учитывается содержание частиц размером от 0,25 до 2 мм.

Приложение Е

(обязательное)

Расчетные характеристики грунтов

Т а б л и ц а Е.1

Грунт естественного основания	Тип гидро­геологических условий	Расчетный коэффициент постели Ks, МН/м3, для дорожно-климатических зон	Модуль упругости Е, МПа, для дорожно-климатических зон
I	II	III	IV	V	І	II	III	IV	V
Песок гравелистый, песок крупный	—	160	160	160	170	180	130	130	130	130	130
Песок средней крупности	1 2	120	130	140	150	160	100	120	120	120	120
110	120	130	140	150	100	120	120	120	120
Песок мелкий	1 2 3	70	80	80	90	100	60	100	100	100	100
60	70	70	80	90	60	100	100	100	100
50	60	60	70	80	60	100	100	100	100
Песок пылеватый	1 2 3	40	60	80	100	110	30	50	50	50	50
30	50	60	70	80	30	50	50	50	50
20	40	50	60	70	30	50	50	50	50
Супесь	1 2 3	40	60	80	100	110	30	39	42	45	45
30	50	60	70	80	30	37	39	42	45
20	40	50	60	70	30	35	39	42	42
Глина, суглинок	1 2 3	40	50	70	80	90	20	28	34	42	60
30	40	50	60	80	20	24	28	34	42
20	30	40	50	70	20	21	28	34	34
Супесь и суглинок пылеватые	1 2 3	30	40	50	70	80	18	24	28	34	42
20	30	40	50	60	18	21	24	28	34
10	30	30	40	50	18	20	24	28	34
П р и м е ч а н и я 1 Для перевода в кгс/см3 расчетные коэффициенты постели, приведенные в таблице, следует уменьшать в 10 раз, а для перевода в кгс/см2 модули упругости увеличивать в 10 раз. 2 Значения коэффициентов постели и модулей упругости грунтов для гидрогеологических условий 3-го типа указаны с уче­том приведения их ко 2-му типу путем осушения, понижения уровня подземных вод и других инженерных мероприятий. 3 Приведенные значения коэффициентов постели и модулей упругости грунтов соответствуют естественной плотности их сложения при коэффициенте пористости е, равном 0,5—0,8; при е>0,8 значения коэффициентов следует понижать на 35 %. 4 Значения коэффициентов постели и модулей упругости грунтов (за исключением песчаных) для районов, расположенных восточнее линии, проходящей по Волге и Северной Двине, следует повышать на 20 %.
