Лифты. Общие требования безопасности к устройству и установке (стр. 10 )

2.6.1. Механические устройства

Наименование и характеристики	Кабина
Ловители	Тип (резкого, резкого с амортизирующим устройством, плавного торможения обозначение
Приводятся в действие (от ограничителя скорости, от устройства, срабатывающего от слабины всех тяговых канатов)
Ограничитель скорости	Тип (центробежный, маятниковый и т. п.) Обозначение
Скорость движения кабины (противовеса), при которой срабатывает ограничитель скорости, м/с Максимальная Минимальная
Буфер	Тип (жесткие упоры, энергонакопительного типа, энергорассеивающие и т. д.).
Высота в свободном состоянии, мм
Количество, шт.

2.8.2 Электрические и гидравлические устройства безопасности*

Контроль перехода кабиной уровня крайней верхней этажной площадки
Контроля закрытия двери шахты
Контроля запирания автоматического замка двери шахты
Контроля закрытия створки двери шахты, не оборудованной замком
Контроля закрытия аварийной двери шахты
Контроля закрытия двери для обслуживания в шахте
Контроля закрытия смотрового люка в шахте
Контроля закрытия двери кабины
Контроля запирания замка аварийной двери или люка кабины
Контроля срабатывания ограничителя скорости кабины
Контроля возврата ограничителя скорости кабины в исходное положение
Для остановки лифта (выключатель, кнопка "Стоп")
Контроля срабатывания ловителей
Контроля обрыва или относительного перемещения тяговых элементов
Контроля обрыва или вытяжки каната ограничителя скорости
Контроль давления в гидравлической системе
Разрывной клапан
* Указываются устройства, устанавливаемые на лифте

3 ПЕРЕЧЕНЬ ДОКУМЕНТАЦИИ, ПРИЛАГАЕМОЙ

К ПАСПОРТУ ЛИФТА

Наименование документа	Обозначение документа	Количество листов
Монтажный чертеж
Принципиальная электрическая схема с перечнем элементов
Принципиальная гидравличесекая схема с перечнем элементов
Ведомость эксплуатационных документов

(новая страница)

4 СВЕДЕНИЯ О МЕСТОНАХОЖДЕНИИ ЛИФТА

Наименование предприятия (организации)-владельца лифта	Место установки лифта (город, улица, дом, корпус, подъезд)	Дата установки

(две страницы)

5 СВЕДЕНИЯ О НАЗНАЧЕНИИ ОТВЕТСТВЕННЫХ СПЕЦИАЛИСТОВ

Дата и № Приказа (Распоряжения) о назначении и закреплении	Должность, Фамилия, Имя, Отчество	Подпись ответственного лица

(две страницы)

6 СВЕДЕНИЯ О НАЗНАЧЕНИИ ОТВЕТСТВЕННЫХ ЭЛЕКТРОМЕХАНИКОВ

Дата и № Приказа (Распоряжения) о назначении и закреплении	Фамилия, Имя, Отчество	Подпись ответственного лица

(пять страниц)

7 СВЕДЕНИЯ О РЕМОНТЕ И МОДЕРНИЗАЦИИ

Дата	Сведения о ремонте и модернизации	Подпись ответственного лица

(пять страниц)

8 СВЕДЕНИЯ О РЕЗУЛЬТАТАХ ТЕХНИЧЕСКОГО

ОСВИДЕТЕЛЬСТВОВАНИЯ И ДИАГНОСТИРОВАНИЯ

Дата	Результы технического освидетельствования и диагностирования	Срок следующего освидетельствования или диагностирования

Лифт зарегистрирован за № _____________________ в _______________________

_______________________________________________________________________

(регистрирующий орган)

в паспорте пронумеровано ________ страниц и прошнуровано всего _____________ листов, в том числе чертежей на ________ листах.

________________________________________________________________________

(должность регистрирующего лица) (подпись))

Место штампа «____»_____________ 20 год.

Приложение 2

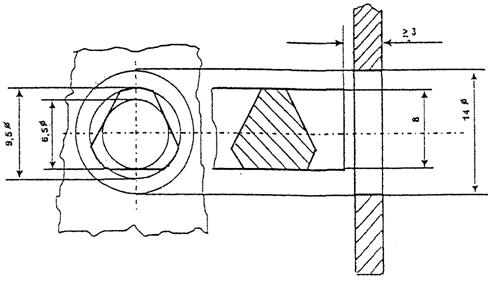

Ключевина устройства отпирания

Приложение 3

ТРЕБОВАНИЯ К СОДЕРЖАНИЮ

МОНТАЖНОГО ЧЕРТЕЖА

1. Монтажный чертеж должен содержать сведения и размеры, необходимые для проверки соответствия установки лифта требованиям настоящего стандарта.

2. На монтажном чертеже должны быть даны виды и разрезы, в том числе шахты, машинного и блочного помещений, дающее представление о расположении и взаимной связи составных частей лифта, с указанием размеров, регламентированных настоящим стандартом.

3. На монтажном чертеже должны быть указаны:

– краткая техническая характеристика лифта;

– нагрузки на строительную часть от лифтовой установки.

4. Чертеж должен содержать штамп с указанием изготовителя чертежа, подписями специалистов и местом установки лифта.

Приложение 4

Требования к размерам отверстий в ограждении движущихся частей

механизмов в зависимости от расстояния между ограждением

и движущимися частями

Размер отверстия, мм	Расстояние безопасности, мм
Форма отверстия
Прямоугольник (щель)	Квадрат	Круг
е ≤ 4	≥ 2	≥ 2	≥ 2
4 < е ≤ 6	≥ 10	≥ 5	≥ 5
6 < е ≤ 8	≥ 20	≥ 15	≥ 15
8 < е ≤ 10	≥ 80	≥ 25	≥ 20
10 < е ≤ 12	≥ 100	≥ 80	≥ 80
12 < е ≤ 20	≥ 120	≥ 120	≥ 120
20 < е ≤ 30	≥ 850*	≥ 120	≥ 120
30 < е ≤ 40	≥ 850	≥ 200	≥ 200
40 < е ≤ 120	≥ 850	≥ 850	≥ 850
*) Если длина прямоугольника ≤ 65 мм, большой палец будет действовать как стопор и расстояние безопасности можно уменьшить до 200 мм

"Формы и размеры отверстия"

Размеры, приведенные в таблице, соответствуют:

– ГОСТ Р "Безопасность машин. Безопасные расстояния для предохранения верхних конечностей от попадания в опасную зону"

– стандарту EN294: 1992 "Безопасность механизмов - Зазоры безопасности, не позволяющие дотянуться до опасных участков"
