Биполярные транзисторы. Справочные данные (стр. 2 )

Наименование	Электрические параметры	Значение	Предельные эксплутационные данные	Значение
1. Диоды выпрямительные
Д7 (А, Б, В, Г, Д Е, Ж) Диоды германиевые сплавные.	Среднее прямое напряжение при Iпр, ср = 300 мА, Uобр = Uобр, макс, не более	0,5 В	Обратное напряжение (амплитудное значение): От 213 до 293 К Д7А Д7Б Д7В Д7Г Д7Д Д7Е Д7Ж При 323 К Д7А Д7Б Д7В Д7Г Д7Д Д7Е Д7Ж При343 Д7А Д7Б Д7В Д7Г Д7Д Д7Е Д7Ж	[ В ] 50 100 150 200 300 350 400 35 80 90 150 200 225 250 25 50 50 100 130 140 150
Средний обратный ток при U обр = U обр, макс, Iпр, ср = 300 мА, не более	100 мА	Средний прямой ток: От 213 до 323 К При 353	[ мА ] 300 200
Прямой ток однократной перегрузки в течение 0,1с	1А
Частота без снижения режимов	4 кГц
Температура окружающей среды	От 213 до 343К
Д101, Д101А Д102, Д102А Д103, Д103А Диоды кремниевые точечные.	Постоянное прямое напряжение не более: Д101, Д102, Д103 (Iпр = 2 мА) Д101А, Д102А, Д103А(Iпр = 2 мА)	2В 1В	Постоянное и импульсное обратное напряжение: Д101, Д101А Д102, Д102А, Д103, Д103А	[В] 75 50 30
Постоянный обратный ток при U обр = U обр, макс, не более: От 218 до 298 К Д101, Д101А Д102,Д102А, Д103,Д103А При 213 К Д101, Д101А Д102, Д102А, Д103,Д103А	[мкА] 10 30 150 100	Средний прямой ток: От 213 до 298 К При 373	[ мА ] 30 8
Температура окружающей среды	От 218 до 373К
МД217, МД218, МД218А Диоды кремниевые диффузионные.	Среднее прямое напряжение при Iпр, ср = 100 мА, Uобр = Uобр, макс, не более: МД217, МД218 МД218А	[В] 1,0 1,1	Импульсное обратное напряжение МД217 МД218 МД218А	[ В ] 800 1000 1200
Средний обратный ток при U обр = U обр, макс, Iпр, ср = 100 мА, не более: от213 до 298 К при 398 К	[мкА] 50 150	Средний прямой ток: От 213 до 358 К При 373 К При 398 К	[ мА ] 100 70 50
Частота без снижения режимов	До 1 кГц
Температура окружающей среды	От 213 до 398К
Д229 (А, Б) Диоды кремниевые диффузионные. Предназначены для преобразования переменного напряжения частотой до 1 кГц	Среднее прямое напряжение при Iпр, ср = 400 мА, Uобр, и = Uобр, и, макс, температуре 213…398 К, не более:	1В	Импульсное обратное напряжение: Д229А Д229 Б	[ В ] 200 400
Средний прямой ток: От 213 до 373 К От 374 до 398 К	[ мА ] 400 200
Средний обратный ток при U обр = U обр, макс, Iпр, ср = 400 мА, не более: от213 до 298 К при 398 К	[мкА] 50 250	Одиночные импульсы прямого тока при τ ≤ 10 мс и температуре от 213 до 358 К	10А
Частота без снижения режимов	1 кГц
Температура окружающей среды	От 213 до 398К
Д237 (А, Б, В, Е, Ж) Диоды кремниевые диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц	Среднее прямое напряжение при Iпр, ср = Iпр, ср, макс, U обр = U обр, макс, температуре 213…298 К, не более	1В	Импульсное обратное напряжение: Д237А, Д237Е Д237Б, Д237Ж Д237В	[ В ] 200 400 600
Средний прямой ток: От 213 до 323 К Д237А, Д237Б Д237В От 213 до 373 К Д237Е, Д237Ж От 324 до 358 К Д237А, Д237Б Д237В От 374 до 398 К Д237Е, Д237Ж От 359 до 398 К Д237А, Д237Б, Д237В	[мА ] 300 100 400 200 100 200 100
Средний обратный ток при U обр, и = U обр, и, макс, Iпр, ср = Iпр, ср, макс, не более: При 213 и298 К При 398 К	[мкА] 50 100	Импульсный прямой ток при температуре от 213 до 358 К: Одиночные импульсы при τ ≤ 10 мс Периодические импульсы при τ ≤ 30 мс	А 10 5
Частота без снижения режимов	1 кГц
Температура окружающей среды	От 213 до 398К
2Д201 (А, Б, В, Г) Диоды кремниевые диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц	Среднее прямое напряжение при Iпр, ср = Iпр, ср, макс, температуре 213…393 К, не более	1В	Импульсное обратное напряжение: 2Д201А, 2Д201Б 2Д201В, 2Д201Г	[ В ] 100 200
Средний прямой ток: 2Д201А, 2Д201В 2Д201Б, 2Д201Г	[ А ] 5 10
Средний прямой ток пегрузки на частоте 50Гц: В течение 0,5 с при U обр, и = U обр, и, макс 2Д201А, 2Д201В 2Д201Б, 2Д201Г В течение 20 мс при U обр, и = 0,2U обр, и, макс 2Д201А, 2Д201В 2Д201Б, 2Д201Г В течение 20 мс при U обр, и = 0,2U обр, и, макс и 328К 2Д201А, 2Д201В 2Д201Б, 2Д201Г	[ А ] 15 30 25 50 50 100
Средний обратный ток при U обр = U обр, макс, температуре 213…393 К, не более	3 мА	Частота без снижения режимов	1100 Гц
Температура окружающей среды	От 213 до Тк =403К
Температура перехода	423 К
2Д202 (В, Д, Ж, К, М, Р) КД202 (А, В, Д, Ж, К, М, Р) Диоды кремниевые диффузионные. Предназначены для преобразования переменного напряжения частотой до 5000 Гц	Среднее прямое напряжение при f =50 Гц, не более: при Iпр, ср = 3 А: 2Д202 (В, Д, Ж, К, М, Р) при Iпр, ср =Iпр, ср, макс: КД202 (А, В, Д, Ж, К, М, Р)	1 В 0,9 В	Импульсное обратное напряжение: КД202А 2Д202В, КД202В 2Д202Д, КД202Д 2Д202Ж, КД202Ж 2Д202К, КД202К 2Д202М, КД202М 2Д202Р, КД202Р	[ В ] 50 100 200 300 400 500 600
	Постоянное обратное напряжение	0,7 U обр, и, макс
	Постоянный (обратный) прямой ток при температуре от 213 К до Тк =348К при Тк =403К	[ А ] 5 3
	Импульсный прямой ток при τи = 10 мс, f =50 Гц для 2Д202 (В, Д, Ж, К, М, Р)	30 А
	Средний обратный ток при f =50 Гц, при U обр, и = U обр, и, макс, температуре 213…393 К, не более: 2Д202 (В, Д, Ж, К, М, Р) КД202 (А, В, Д, Ж, К, М, Р)	1 мА 0,8 мА	Импульсный прямой ток в течение 1,5 с, f =50 Гц	9 А
	Частота без снижения режимов	1,2 кГц
	Частота со снижением среднего прямого тока	5 кГц
	Тепловое сопротивление переход – корпус для КД202 (А, В, Д, Ж, К, М, Р)	3,5 К/Вт
	Температура перехода диода	432 К
	Температура окружающей среды	От 213 до Тк =403К
	Температура корпуса диода	403 К
2Д210 (А, Б, В, Г) КД210 (А, Б, В, Г) Диоды кремниевые диффузионные лавинные. Предназначены для преобразования переменного напряжения частотой до 5 кГц	Среднее прямое напряжение при Iпр, ср = 10 А, f =50 Гц и температуре от 213 до Тк, макс, не более	1 В	Импульсное обратное напряжение: 2Д210А, 2Д210Б, КД210А, КД210Б 2Д210В, 2Д210Г, КД210В, КД210Г0	[ В ] 800 1000
	Постоянное обратное напряжение: 2Д210А, 2Д210Б 2Д210В, 2Д210Г	[ В ] 800 1000
	Обратное пробивное напряжение при 298 К: 2Д210А, 2Д210Б 2Д210В, 2Д210Г	1000 В 1250 В
	Постоянный (средний) прямой ток от 213 до 323 К: при Тк = 373 К 2Д210А, 2Д210В, КД210А, КД210В 2Д210Б, 2Д210Г, КД210Б, КД210Г при Тк = 403 К 2Д210А, 2Д210В 2Д210Б, 2Д210Г	5 А 10 А 1 А 2 А
	Средний обратный ток при при U обр, и = U обр, и, макс, Iпр, ср = 10 А и температуре от 213 до Тк, макс, не более	1,5 мА	Импульсный прямой ток: 1) при τи = 10 мс, f =50 Гц при Тк 213…323 К при Тк =373 К: 2Д210А, 2Д210В, КД210А, КД210В 2Д210Б, 2Д210Г, КД210Б, КД210Г при Тк =403 К: 2Д210А, 2Д210В 2Д210Б, 2Д210Г 2) при τи = 1,5 с, f =50 Гц при Тк 213…323 К при Тк =373 К: 2Д210А, 2Д210В, КД210А, КД210В 2Д210Б, 2Д210Г, КД210Б, КД210Г при Тк =403 К: 2Д210А, 2Д210В 2Д210Б, 2Д210Г	[ А ] 50 25 50 5 10 30 15 30 3 6
	Постоянный обратный ток при U обр = U обр, макс, не более	4,5 мА	Импульсный обратный ток перегрузки в течение 100 мкс: 2Д210А, 2Д210Б, КД210А, КД210Б 2Д210В, 2Д210Г, КД210В, КД210Г	[ А ] 1,5 1,2
	Частота без снижения режимов	1000 Гц
	Частота со снижением Iпр, ср, макс	5000 Гц
	Средняя рассеиваемая мощность при Тк от 213 до 323 К при Тк =373 К: 2Д210А, 2Д210В 2Д210Б, 2Д210Г при Тк =403 К: 2Д210А, 2Д210В 2Д210Б, 2Д210Г	[ Вт ] 10 20 2 4
	Постоянное прямое напряжение при Iпр, ср = 10 А: КД210 (А, Б, В, Г)	2 В	Температура окружающей среды 2Д210 (А, Б, В, Г) КД210 (А, Б, В, Г)	От 213 до Тк =403К От 213 до Тк =373К
	Температура корпуса: 2Д210 (А, Б, В, Г) КД210 (А, Б, В, Г)	403 К 373 К
	Температура перехода	413 К
	Тепловое сопротивление кристалл– корпус: 2Д210 (А, Б, В, Г) КД210 (А, Б, В, Г)	3 К/Вт 2 К/Вт
2. Стабилитроны общего назначения.
Д808, Д809, Д810, Д811, Д813 Стабилитроны кремниевые сплавные.	Разброс напряжении стабилизации при I ст = 5 мА: при 298К Д808 Д809 Д810 Д811 Д813 при 213К Д808 Д809 Д810 Д811 Д813 при 398К Д808 Д809 Д810 Д811 Д813	[В] 7,0─8,5 8,0─9,5 9,0─10,5 10,0─12,0 11,5─14,0 6,0─8,5 7,0─9,5 8,0─10,5 9,0─12,0 10,0─14,0 7,0─9,5 8,0─10,5 9,0─11,5 10,0─13,5 11,5─15,5	Минимальный ток стабилизации	3 мА
Температурный коэффициент напряжения стабилизации при температуре 303…398К, не более: Д808 Д809 Д810 Д811, Д813	[ %/Κ ] 0,07 0,08 0,09 0,095	Максимальный ток стабилизации при температуре от 213 до 323К Д808 Д809 Д810 Д811 Д813 при 398 Д808 Д809 Д810 Д811 Д813	[ мА ] 33 29 26 23 20 8 7,5 6,5 6,0 5,0
Временная нестабильность напряжения стабилизации	± 1 %
Уход напряжения стабилизации через 5 с после включения, не более: за первые 5 мин Д808 Д809 Д810 Д811 Д813 за последующие 10 мин	[ мВ ] 170 190 210 240 280 20
Постоянное прямое напряжение при Iпр = 50 мА, не более	1 В	Постоянный прямой ток	50 мА
Постоянный обратный ток при U обр = 1 В, температуре 298 К, не более	0,1 мкА	Рассеиваемая мощность при температуре: от 213 до 323К при 398К	280 мВт 70 мВт
Дифференциальное сопротивление, не более при 298 К, Iст = 1 мА Д808 Д809 Д810 Д811 Д813 при 298 К, Iст = 5 мА Д808 Д809 Д810 Д811 Д813 при 398 К, Iст = 5 мА Д808 Д809 Д810 Д811 Д813	[Ом] 12 18 25 30 35 6 10 12 15 18 15 18 25 30 35	Температура окружающей среды	213...398К
Д814 (А, Б, В, Г, Д) Стабилитроны кремниевые сплавные.	Напряжение стабилизации номинальное при 298К, I ст = 5 мА: Д814 А Д814 Б Д814 В Д814 Г Д814 Д	[ В ] 8,0 9,0 10,0 11,0 13,0	Минимальный ток стабилизации	3 мА
Разброс напряжении стабилизации при I ст = 5 мА: при 298К Д814 А Д814 Б Д814 В Д814 Г Д814 Д при 213К Д814 А Д814 Б Д814 В Д814 Г Д814 Д при 398К Д814 А Д814 Б Д814 В Д814 Г Д814 Д	[В] 7,0─8,5 8,0─9,5 9,0─10,5 10,0─12,0 11,5─14,0 6,0─8,5 7,0─9,5 8,0─10,5 9,0─12,0 10,0─14,0 7,0─9,5 8,0─10,5 9,0─11,5 10,0─13,5 11,5─15,5	Максимальный ток стабилизации при температуре от 213 до 308К Д814 А Д814 Б Д814 В Д814 Г Д814 Д при 373 Д814 А Д814 Б Д814 В Д814 Г Д814 Д при 398 Д814 А Д814 Б Д814 В Д814 Г Д814 Д	[ мА ] 40 36 32 29 24 24 21 19 17 14 11,5 10,5 9,5 8,3 7,2
Температурный коэффициент напряжения стабилизации при температуре 303…398К, не более: Д814 А Д814 Б Д814 В Д814 Г, Д814 Д	[ %/Κ ] 0,07 0,08 0,09 0,095	Постоянный прямой ток	100 мА
Временная нестабильность напряжения стабилизации	± 1 %	Рассеиваемая мощность при температуре: от 213 до 308К при 373К при 398К	340 мВт 200 мВт 100 мВт
Постоянное прямое напряжение при 298К, Iпр = 50 мА, не более	1 В
Постоянный обратный ток при U обр = 1 В, температуре 298 К, не более	0,1 мкА	Температура окружающей среды	213...398К
Дифференциальное сопротивление, не более при 298 К, Iст = 5 мА Д814 А Д814 Б Д814 В Д814 Г Д814 Д при 213 К, Iст = 5 мА Д814 А Д814 Б Д814 В Д814 Г Д814 Д при 298 К, Iст = 1 мА Д814 А Д814 Б Д814 В Д814 Г Д814 Д	[Ом] 6 10 12 15 18 15 18 25 30 35 12 18 25 30 35	Температура перехода	398К
2С133А, КС133А, 2С139А, КС139А, 2С147А, КС147А, 2С156А, КС156А, 2С168А, КС168А Стабилитроны кремниевые сплавные	Напряжение стабилизации номинальное при 298К, Iст = 10 мА: 2С133А, КС133А 2С139А, КС139А 2С147А, КС147А 2С156А, КС156А 2С168А, КС168А	[ В ] 3,3 3,9 4,7 5,6 6,8	Минимальный ток стабилизации	3 мА
Разброс напряжении стабилизации при I ст = 10 мА: при 298К при 213К 2С133А 2С139А 2С147А 2С156А 2С168А при 398К 2С133А 2С139А 2С147А 2С156А 2С168А	[В] ±10% 3,0─4,1 3,5─4,8 4,0─5,6 4,7─6,6 5,6─8,0 2,6─3,7 3,1─4,3 3,7─5,5 4,7─6,6 5,6─8,0	Максимальный ток стабилизации при температуре: от 213 до 323К 2С133А, КС133А 2С139А, КС139А 2С147А, КС147А 2С156А, КС156А 2С168А, КС168А при 398 2С133А 2С139А 2С147А 2С156А 2С168А	[ мА ] 81 70 58 55 45 27 23 19 18 15
Температурный коэффициент напряжения стабилизации в диапазоне рабочей температуры: 2С133А, КС133А не хуже 2С139А, КС139А не хуже 2С147А, КС147А 2С156А, КС156А 2С168А, КС168А	[ %/Κ ] -0,11 -0,10 -0,09-0,01 ±0,05 ±0,06	Импульсный прямой ток при τи ≤ 1 с (аварийная перегрузка): 2С133А, КС133А 2С139А, КС139А 2С147А, КС147А 2С156А, КС156А 2С168А, КС168А	[ мА ] 162 140 116 110 90
Временная нестабильность напряжения стабилизации 2С133А, 2С139А, 2С147А,2С156А, 2С168А	± 1 %	Рассеиваемая мощность при температуре: от 213 до 323К при 398К (2С133А, 2С139А, 2С147А, 2С156А, 2С168А)	300 мВт 100 мВт
Постоянное прямое напряжение при 298К, Iпр = 50 мА, не более	1 В
Дифференциальное сопротивление, не более: при 298 К, Iст = 10 мА 2С133А, КС133А 2С139А, КС139А 2С147А, КС147А 2С156А, КС156А 2С168А, КС168А при 213 и 398К, Iст = 10 мА 2С133А, 2С139А 2С147А 2С156А 2С168А при 298 К, Iст = 3 мА 2С133А, КС133А, 2С139А, КС139А. 2С147А, КС147А, 2С156А, КС156А. 2С168А, КС168А.	[Ом] 65 60 56 46 28 85 80 60 39 180 160 120	Температура окружающей среды: 2С133А, 2С139А, 2С147А, 2С156А, 2С168А КС133А, КС139А, КС147А, КС156А, КС168А	[ К ] 213...398 213…373
2С147Т-1, 2С147У-1, 2С151Т-1, 2С156Т-1, 2С156У-1 Стабилитроны кремниевые планарные бескорпусные с гибкими проводами.	Напряжение стабилизации номинальное при 303К, Iст = 3 мА: 2С147Т-1, 2С147У-1 2С151Т-1 2С156Т-1, 2С156У-1	[ В ] 4,7 5,1 5,6	Минимальный ток стабилизации	1 мА
Разброс напряжении стабилизации при I ст = 3 мА: при 303К 2С147Т-1 2С147У-1 2С151Т-1 2С156Т-1 2С156У-1 при 213К 2С147Т-1 2С147У-1 2С151Т-1 2С156Т-1 2С156У-1 при 398К 2С147Т-1 2С147У-1 2С151Т-1 2С156Т-1 2С156У-1	[В] 4,4─4,9 4,2─5,2 4,8─5,4 5,3─5,9 5,0─6,2 4,6─5,4 4,4─5,6 4,8─5,8 5,0─5,8 5,6─6,0 3,9─4,8 3,7─5,1 4,5─5,5 5,2─6,3 4,8─6,6	Максимальный ток стабилизации при монтаже с Rт ≤ 1 К/мВт при температуре: от 213 до 308К 2С147Т-1, 2С147У-1 2С151Т-1 2С156Т-1, 2С156У-1 при 398 2С147Т-1, 2С147У-1 2С151Т-1 2С156Т-1, 2С156У-1	[ мА ] 10,6 10 9 3,75 3,55 3,15
Температурный коэффициент напряжения стабилизации при температуре 213…398К: 2С147Т-1,2С147У-1не хуже 2С151Т-1 2С156Т-1, 2С156У-1	[ %/Κ ] -0,08 -0,06-0,03 -0,04-0,06	Рассеиваемая мощность при монтаже с Rт ≤ 1 К/мВт при температуре: от 213 до 308К при 398К	50 мВт 18 мВт
Временная нестабильность напряжения стабилизации	± 1,5 %	Тепловое сопротивление переход – среда, не более:	3 К/мВт
Постоянный обратный ток при U обр = 0,7Uст и работе в режиме Iст = 1 ÷5 мА, не более:	300 мкА	Температура окружающей среды	213...398К
Дифференциальное сопротивление, не более: при 298 К, Iст = 1 мА при 213 и 298К, Iст = 3 мА 2С147Т-1,2С147У-1 2С151Т-1 2С156Т-1, 2С156У-1 при 398 К, Iст = 3 мА 2С147Т-1,2С147У-1 2С151Т-1 2С156Т-1, 2С156У-1	[Ом] 560 220 180 160 240 220 180	Температура перехода	423К
2С162Б-1, 2С162В-1 Стабилитроны кремниевые планарные. Предназначенные для стабилизации напряжения в герметизированной аппаратуре.	Напряжение стабилизации номинальное при 298К, Iст = 3 мА	6,2 В	Минимальный ток стабилизации	1 мА
Разброс напряжении стабилизации при I ст = 3 мА, при 298К: 2С162Б-1 2С162В-1	± 5 % ± 10 %	Максимальный ток стабилизации	34 мА
Температурный коэффициент напряжения стабилизации при температуре 213…358К, не более: 2С162Б-1 2С162В-1	[ %/Κ ] 0,06 0,006	Рассеиваемая мощность	21 мВт
Временная нестабильность напряжения стабилизации при температуре 293…333К	± 1 %
Дифференциальное сопротивление при Iст = 3 мА, не более: при 213 и 298К 2С162Б-1 2С162В-1 при 358К 2С162Б-1 2С162В-1	[Ом] 15 25 20 33	Температура окружающей среды	213...358К
2С168Х, 2С175Х, 2С182Х, 2С191Х, 2С210Х, 2С211Х, 2С212Х Стабилитроны кремниевые планарные. Предназначенные для стабилизации напряжения в герметизированной аппаратуре.	Напряжение стабилизации номинальное при 303К, Iст = 0,5 мА 2С168Х 2С175Х 2С182Х 2С191Х 2С210Х 2С211Х 2С212Х	[ В ] 6,8 7,5 8,2 9,1 10 11 12	Минимальный ток стабилизации	0,5 мА
Разброс напряжении стабилизации при I ст = 0,5 мА: при 303К: 2С168Х 2С175Х 2С182Х 2С191Х 2С210Х 2С211Х 2С212Х при 213К: 2С168Х 2С175Х 2С182Х 2С191Х 2С210Х 2С211Х 2С212Х при 398К: 2С168Х 2С175Х 2С182Х 2С191Х 2С210Х 2С211Х 2С212Х	[ В ] 6,5─7,1 7,1─7,9 7,8─8,6 8,6─9,6 9,5─10,5 10,4─11,6 11,4─12,6 6,2─7,1 6,7─7,9 7,2─8,6 8,0─9,6 8,7─10,5 9,5─11,6 10,4─12,6 6,5─7,5 7,1─8,4 7,8─9,3 8,6─10,3 9,5─11,4 10,4─12,6 11,4─13,8	Максимальный ток стабилизации при температуре: от 213 до 308К 2С168Х 2С175Х 2С182Х 2С191Х 2С210Х 2С211Х 2С212Х при 398 2С168Х 2С175Х 2С182Х 2С191Х 2С210Х 2С211Х 2С212Х	[ мА ] 3 2,65 2,5 2,24 2 1,8 1,7 0,95 0,9 0,8 0,71 0,67 0,6 0,56
Рассеиваемая мощность при температуре: от 213 до 308К при 398К	20 мВт 6,6 мВт
Температурный коэффициент напряжения стабилизации при температуре 213…398К, не более: 2С168Х 2С175Х 2С182Х 2С191Х 2С210Х 2С211Х, 2С212Х	[ %/Κ ] 0,050 0,065 0,075 0,080 0,090 0,095	Тепловое сопротивление общее, не более:	3 К/мВт
Временная нестабильность напряжения стабилизации при температуре 293…333К	± 1,5 %	Температура окружающей среды	213...398К
Дифференциальное сопротивление при Iст = 0,5 мА, не более: при 213 и 298К при 398К	[Ом] 200 300	Температура перехода максимальная	423К
2С175Ж, КС175Ж 2С182Ж, КС182Ж 2С191Ж, КС191Ж 2С210Ж, КС210Ж 2С211Ж, КС211Ж 2С212Ж, КС212Ж 2С213Ж, КС213Ж 2С215Ж, КС215Ж 2С216Ж, КС216Ж 2С218Ж, КС218Ж 2С220Ж, КС220Ж 2С222Ж, КС222Ж 2С224Ж, КС224Ж Стабилитроны кремниевые планарные.	Напряжение стабилизации номинальное при 303К: при Iст = 4 мА 2С175Ж, КС175Ж 2С182Ж, КС182Ж 2С191Ж, КС191Ж 2С210Ж, КС210Ж 2С211Ж, КС211Ж 2С212Ж, КС212Ж 2С213Ж, КС213Ж при Iст = 2 мА 2С215Ж, КС215Ж 2С216Ж, КС216Ж 2С218Ж, КС218Ж 2С220Ж, КС220Ж 2С222Ж, КС222Ж 2С224Ж, КС224Ж	[ В ] 7,5 8,2 9,1 10 11 12 13 15 16 18 20 22 24	Минимальный ток стабилизации	0,5 мА
Разброс напряжении стабилизации: при I ст = 4 мА, 303К: 2С175Ж, КС175Ж 2С182Ж КС182Ж 2С191Ж, КС191Ж 2С210Ж КС210Ж 2С211Ж, КС211Ж 2С212Ж КС212Ж 2С213Ж, КС213Ж при I ст = 2 мА, 303К: 2С215Ж КС215Ж 2С216Ж КС216Ж 2С218Ж КС218Ж 2С220Ж, КС220Ж 2С222Ж КС222Ж 2С224Ж, КС224Ж при I ст = 4 мА, 213К: 2С175Ж, КС175Ж 2С182Ж КС182Ж 2С191Ж, КС191Ж 2С210Ж КС210Ж 2С211Ж, КС211Ж 2С212Ж КС212Ж 2С213Ж, КС213Ж при I ст = 2 мА, 213К: 2С215Ж КС215Ж 2С216Ж КС216Ж 2С218Ж КС218Ж 2С220Ж, КС220Ж 2С222Ж КС222Ж 2С224Ж, КС224Ж при I ст = 4 мА, 398К: 2С175Ж, КС175Ж 2С182Ж КС182Ж 2С191Ж, КС191Ж 2С210Ж КС210Ж 2С211Ж, КС211Ж 2С212Ж КС212Ж 2С213Ж, КС213Ж при I ст = 2 мА, 398К: 2С215Ж КС215Ж 2С216Ж, КС216Ж 2С218Ж КС218Ж 2С220Ж, КС220Ж 2С222Ж КС222Ж 2С224Ж, КС224Ж	[ В ] 7,1 ─7,9 7,8─8,7 7,4─9 8,6─9,6 9,5─10,5 9─11 10,4─11,6 11,4─12,6 10,8─13,2 12,3─13,7 14,2─15,8 13,5─16,5 15,2─17 15,2─16,8 17─19 16,2─19,8 19─21 20,9─23,1 19,8─24,2 22,8─25,2 6,4─7,9 6,8─9 7,0─8,7 7,7─9,6 8,2─11 8,5─10,5 9,3─11,6 9,8─13,2 10,3─12,6 11─13,7 12,2─16,5 12,8─15,8 13,7─16,8 13,7─17 14,7─19,8 15,8─19 17,2─21 17,8─24,2 18,9─23,1 20,6─25,2 7,1─8,6 7,4─9,7 7,8─9,5 8,6─10,4 9─12 9,5─11,4 10,4─12,6 10,8─14,4 11,4─13,7 12,3─14,9 13,5─18,1 14,2─17,3 15,2─18,6 16,2─21,8 17─20,8 19─23 19,8─26,6 20,9─25,3 22,8─27,6	Максимальный ток стабилизации при температуре: от 213 до 308К 2С175Ж, КС175Ж 2С182Ж, КС182Ж 2С191Ж, КС191Ж 2С210Ж, КС210Ж 2С211Ж, КС211Ж 2С212Ж, КС212Ж 2С213Ж, КС213Ж 2С215Ж, КС215Ж 2С216Ж КС216Ж 2С218Ж, КС218Ж 2С220Ж, КС220Ж 2С222Ж, КС222Ж 2С224Ж, КС224Ж при 398 2С175Ж, КС175Ж 2С182Ж, КС182Ж 2С191Ж, КС191Ж 2С210Ж, КС210Ж 2С211Ж, КС211Ж 2С212Ж, КС212Ж 2С213Ж, КС213Ж 2С215Ж, КС215Ж 2С216Ж, КС216Ж 2С218Ж, КС218Ж 2С220Ж, КС220Ж 2С222Ж, КС222Ж 2С224Ж, КС224Ж от 213 до 308К, ρ = 665 Па 2С175Ж 2С182Ж 2С191Ж 2С210Ж 2С211Ж 2С212Ж 2С213Ж 2С215Ж 2С216Ж 2С218Ж 2С220Ж 2С222Ж 2С224Ж при 398К, ρ = 665 Па 2С175Ж 2С182Ж 2С191Ж 2С210Ж 2С211Ж 2С212Ж 2С213Ж 2С215Ж 2С216Ж 2С218Ж 2С220Ж 2С222Ж 2С224Ж	[ мА ] 17 15 14 13 12 11 10 8,3 7,8 7,3 6,9 6,2 5,7 5,2 7 6,4 5,8 5,5 4,5 4,2 4 3,3 3,1 2,7 2,5 2,2 2,1 8,5 7,5 7 6,5 6 5,5 5 4,2 3,9 3,5 3,1 2,9 2,6 3,5 3,2 2,9 2,7 2,2 2,1 2 1,7 1,6 1,4 1,3 1,1 1
Прямой ток при переходных процессах для 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж	50 мА
Температурный коэффициент напряжения стабилизации при температуре 213…398К, не более: 2С175Ж, КС175Ж 2С182Ж, КС182Ж 2С191Ж, КС191Ж, 2С210Ж, КС210Ж 2С211Ж, КС211Ж 2С212Ж, С212Ж,2С213Ж, КС213Ж, 2С215Ж, КС215Ж,2С216Ж, КС216Ж,2С218Ж, КС218Ж,2С220Ж, КС220Ж 2С222Ж, КС222Ж, 2С224Ж, КС224Ж	[ %/Κ ] 0,07 0,08 0,09 0,092 0,095 0,1	Рассеиваемая мощность при температуре: от 213 до 308К при 398К при213…308К, ρ = 665 Па для 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж при 398К, ρ = 665 Па для 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж	125 мВт 50 мВт 62мВт 25мВт
Временная нестабильность напряжения стабилизации при температуре 293…333К	± 1,5 %
Постоянное прямое напряжение при 298К, Iпр = 50 мА для 2С175Ж,2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж, не более	2 В
Постоянный обратный ток при 298К, U обр = 0,7Uст, ном для 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж, не более:	20 мкА	Температура окружающей среды	213...398К
Дифференциальное сопротивление, не более: при 298К, I ст = 0,5 мА 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж при 298К, I ст = 4 мА 2С175Ж, КС175Ж,2С182Ж, КС182Ж,2С191Ж, КС191Ж,2С210Ж, КС210Ж,2С211Ж, КС211Ж,2С212Ж, КС212Ж,2С213Ж, КС213Ж при I ст = 2 мА, 298К: 2С215Ж, КС215Ж,2С216Ж, КС216Ж,2С218Ж, КС218Ж,2С220Ж, КС220Ж,2С222Ж, КС222Ж,2С224Ж, КС224Ж при 213К, I ст = 4 мА 2С175Ж, КС175Ж,2С182Ж, КС182Ж,2С191Ж, КС191Ж,2С210Ж, КС210Ж,2С211Ж, КС211Ж,2С212Ж, КС212Ж,2С213Ж, КС213Ж при I ст = 2 мА, 213К: 2С215Ж, КС215Ж,2С216Ж, КС216Ж,2С218Ж, КС218Ж,2С220Ж, КС220Ж,2С222Ж, КС222Ж,2С224Ж, КС224Ж при 398К, I ст = 4 мА 2С175Ж, КС175Ж,2С182Ж, КС182Ж,2С191Ж, КС191Ж,2С210Ж, КС210Ж,2С211Ж, КС211Ж,2С212Ж, КС212Ж,2С213Ж, КС213Ж при I ст = 2 мА, 398К: 2С215Ж, КС215Ж,2С216Ж, КС216Ж,2С218Ж, КС218Ж,2С220Ж, КС220Ж,2С222Ж, КС222Ж,2С224Ж, КС224Ж	[Ом] 200 300 40 70 70 90 80 125
Спектральная плотность шума в полосе частот от 20 Гц до 1 МГц при 298К, I ст = 0,5 мА для С175Ж,2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж	10 мкВ/√Гц
КС533А Стабилитрон кремниевый диффузионный.	Напряжение стабилизации номинальное при 298К, Iст = 10 мА	33 В	Минимальный ток стабилизации	3 мА
Разброс напряжении стабилизации при I ст = 10 мА, при 298К:	29,7─36,3	Максимальный ток стабилизации при температуре: от 233 до 323К при 358К	[ мА ] 17 10
Одноразовая перегрузка по току стабилизации в течение 1 с	20 мА
Температурный коэффициент напряжения стабилизации, не более:	0,1 %/Κ	Рассеиваемая мощность при температуре: от 233 до 323К при 358К	640 мВт 360 мВт
Постоянное прямое напряжение при, Iпр = 50 мА, не более	1 В	Температура окружающей среды	233...358К
Дифференциальное сопротивление при 298К, не более: при I ст = 3 мА при I ст = 3 мА	[Ом] 100 40	Температура перехода	373К
3. Стабилитроны прецизионные.
Д818 (А, Б, В, Г, Д, Е) Стабилитроны кремниевые диффузионно-сплавные прецизионные.	Напряжение стабилизации номинальное при 298К, Iст = 10 мА	9 В	Минимальный ток стабилизации	3 мА
Разброс напряжении стабилизации при I ст = 10 мА, при 298К: Д818А, не боле Д818Б, не хуже Д818В Д181Г, Д818Д, Д818Е	+ 15 % - 15 % ± 10 % ± 5 %	Максимальный ток стабилизации при температуре: от 213 до 323К при 398К	[ мА ] 33 11
Напряжение стабилизации при Iст = 10 мА: при 398К Д818А Д818Б Д818В Д181Г Д818Д Д818Е при 213К Д818А Д818Б Д818В Д181Г Д818Д Д818Е	[ В ] 9─10.58 7.48─9.0 8.01─10.01 8.5─9.5 8.53─9.47 8.5─9.46 8.82─10.35 7.65─9.16 8.02─10.0 8.51─9.5 8.53─9.47 8.54─9.46	Рассеиваемая мощность при температуре: от 213 до 323К при 398К	300 мВт 100 мВт
Температурный коэффициент напряжения стабилизации при температуре 213…398К Д818А, не боле Д818Б, не хуже Д818В Д181Г Д818Д Д818Е	[ %/Κ ] + 0.020 - 0.020 ± 0.010 ± 0.005 ± 0.002 ± 0.001
Температурный уход напряжения стабилизации при температуре 213…398К Д818А, не боле Д818Б, не хуже Д818В Д181Г Д818Д Д818Е	[ мВ ] + 320 - 320 ± 160 ± 80 ± 32 ± 16	Температура окружающей среды	213...398К
Временная нестабильность напряжения стабилизации Д818А Д818Б Д818В, Д181Г, Д818Д, Д818Е	±0,11 % ±0,13 % ±0,12 %	Температура перехода	398К
Дифференциальное сопротивление, не более: при 213 и 298К, Iст = 10 мА при 398К, при Iст =10 мА при 298К, при Iст =3мА	[Ом] 18 25 70
КС211 ( Б, В, Г, Д) Стабилитроны кремниевые сплавные прецизионные.	Напряжение стабилизации номинальное при 298К, Iст = 10 мА	11 В	Минимальный ток стабилизации	5 мА
Разброс напряжении стабилизации при I ст = 10 мА: при 298К: КС211Б КС211В КС211Г, КС211Д при 213…398К: КС211Б КС211В КС211Г, КС211Д	11─12,6 9,3─11 9,9─12,1 11─13,2 8,8─11 9,35─12,65	Максимальный ток стабилизации при температуре: от 213 до 298К при 398К	[ мА ] 33 8
Температурный коэффициент напряжения стабилизации КС211Б, не боле КС211В, не хуже КС211Г КС211Д	[ %/Κ ] + 0.02 - 0.02 ± 0.01 ± 0.005	Рассеиваемая мощность при температуре: от 213 до 323К при 398К	280 мВт 70 мВт
Дифференциальное сопротивление при 298К, не более: при Iст =5 мА приIст =10мА	[Ом] 30 15	Температура окружающей среды	213...398К
4. Стабисторы.
Д219С, Д220С, Д223С Стабисторы кремниевые микросплавные.	Постоянное прямое напряжение: при Iст =1 мА, не менее при 298К Д219С Д220С, Д223С при 213К при 393 Д219С Д220С, Д223С при Iст =50 мА, не более при 298К Д219С, Д220С Д223С при 213К Д219С, Д220С Д223С при 393 Д219С, Д220С Д223С	[ В ] 0,57 0,59 0,7 0,35 0,36 1 1,5 1,3 1,75 1,1 1,9	Постоянный или средний прямой ток при температуре: 213…298К при393К	50 мА 20 мА
Импульсный прямой ток при τи ≤ 10 мкс	500 мА
Однократный импульс прямого тока при 298К, τи = 0,5 с (аварийная перегрузка)	200 мА
Температура окружающей среды	213...393К
2С113А, КС113А, 2С119А, КС119А Стабисторы кремниевые диффузионно-сплавные.	Напряжение стабилизации номинальное при 298К, Iст = 10 мА 2С113А, КС113А 2С119А, КС119А	1,3 В 1,9 В	Минимальный ток стабилизации	1 мА
Разброс напряжении стабилизации при I ст = 10 мА: при 298К, КС113А, КС119А при 298К: 2С113А 2С119А при 213К: 2С113А 2С119А при 398К: 2С113А 2С119А	± 10 % 1,17─1,43 1,71─2,09 1,17─ 1,8 1,71─ 2,6 0,72─1,43 1,16─2,09	Максимальный ток стабилизации	100мА
Температурный коэффициент напряжения стабилизации при температуре: от 213 до 398К 2С113А, 2С119А КС113А, не хуже КС119А, не хуже От 323 до 398К 2С113А 2С119А	[ %/Κ ] - 0.42 до -0,2 - 0.3 - 0.4 -0,42 до -0,31 -0,42 до 0,3	Импульсный прямой ток при Iпр. ср ≤ 50 мА, τи ≤ 100 мкс для 2С113А, 2С119А, КС119А	200 мА
Временная нестабильность напряжения стабилизации для 2С113А, 2С119А	±3,5 %	Постоянное обратное напряжение для 2С113А, 2С119А	1 В
Постоянный обратный ток при 298К, U обр = 1 В, для 2С113А, 2С119А, не более:	0,1 мкА	Рассеиваемая мощность 2С113А 2С119А	180 мВт 260 мВт
Дифференциальное сопротивление, не более: при 298К, Iст =1мА 2С113А 2С119А при 298К, Iст =10 мА 2С113А, КС113А 2С119А, КС119А при 213К, Iст =10 мА 2С113А 2С119А при 398К, Iст =10 мА 2С113А 2С119А	[Ом] 80 130 12 15 12 15 18 25	Температура окружающей среды	213...398К
Температура перехода 2С113А, 2С119А	398К

Полупроводниковые интегральные микросхемы

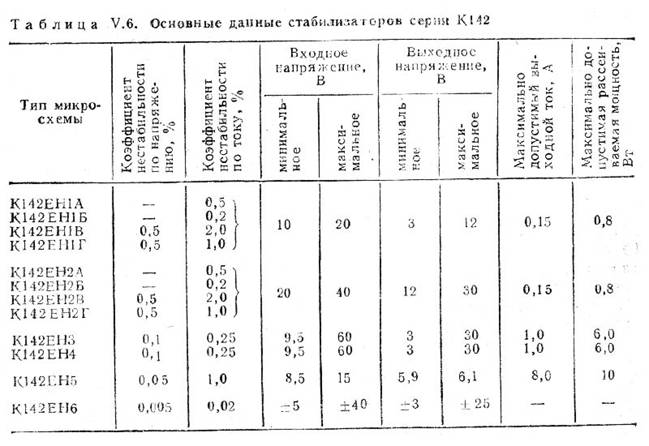

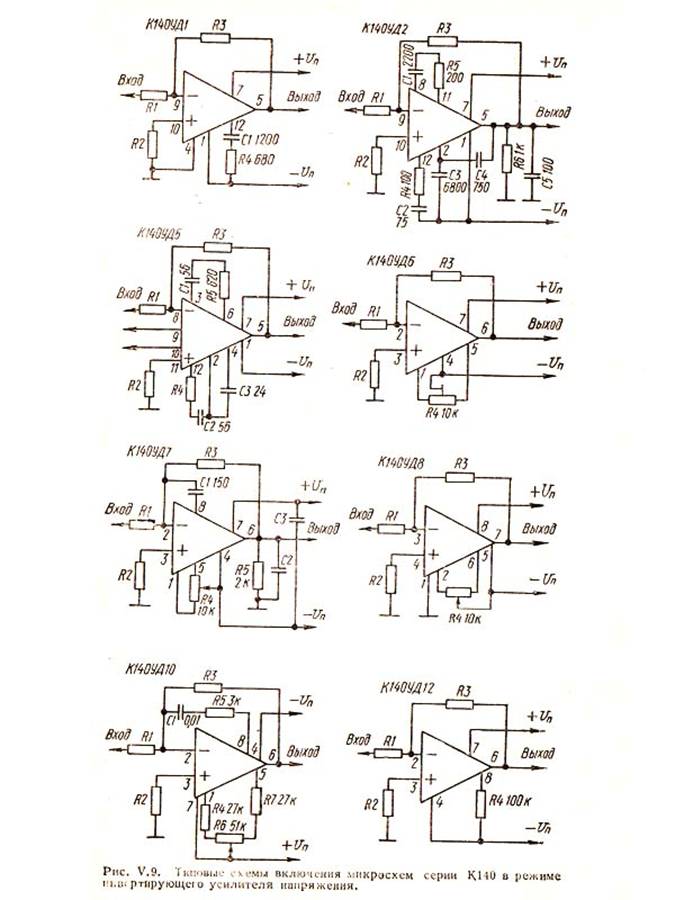

Микросхемы серий К140, К153, К154, К544, К553, К574.

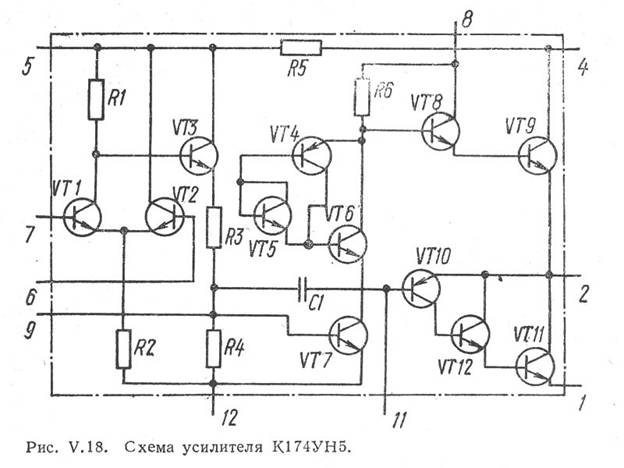

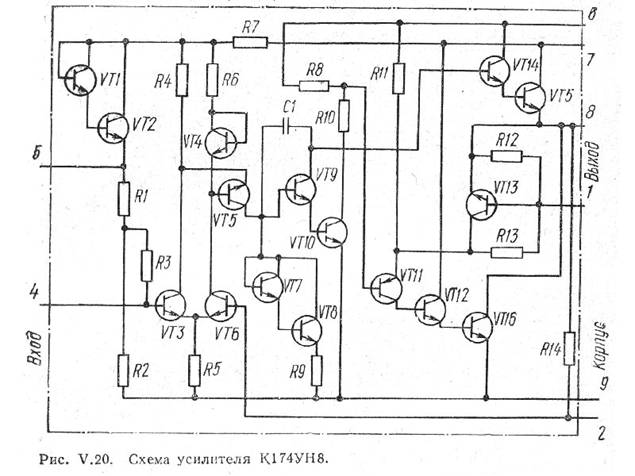

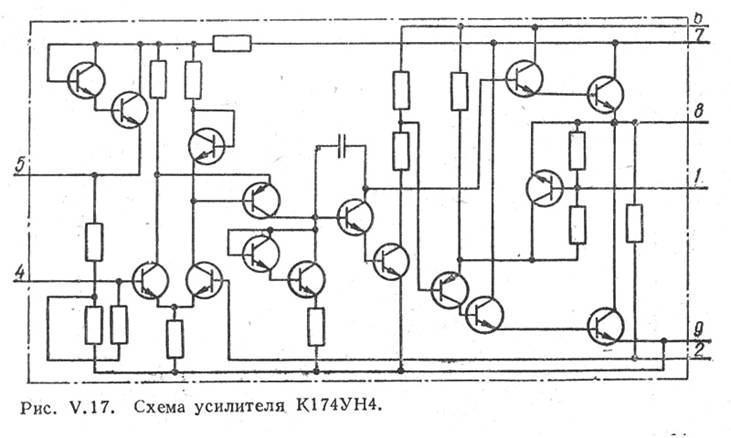

Микросхемы серий К174.
