Основания, фундаменты и подземные сооружения (стр. 14 )

Формулы для определения нормативных значений

модуля деформации E в зависимости от q

Происхождение и возраст грунтов	Зависимость , МПа, от , МПа
Пески: 1. Современные аллювиальные (a-) и озерно-болотные ( -)	E = 3
2. Древнеаллювиальные (a-), флювиогля - циальные (f-) и внутриморенные	E = 2,5+10
Суглинки и глины 1. Современные аллювиальные и озерно-болотные	E = 7
2. Покровные , озерно-болотные () и озерно-ледниковые ()	E = 7,8+2
3. Моренные	E = 8+7,5
4. Флювиогляциальные	E = 5,4+7,4

3. Для характеристики глинистых грунтов строительной площадки рекомендуется оценивать состояние их уплотненности по показателю КПУ, определяемому по результатам испытаний грунтов крыльчаткой (метод вращательного среза) в полевых условиях по ГОСТ .

В зависимости от КПУ грунты подразделяются на:

- нормально уплотненные 1 < КПУ 4;

- переуплотненные КПУ > 4.

Показатель КПУ вычисляется по формуле

(1)

где - давление переуплотнения, определяемое по формуле (2), МПа;

- вертикальное напряжение от собственного веса грунта (бытовое давление) на глубине испытания, МПа.

, (2)

где - недренированная прочность грунта, определяемая по испытаниям крыльчаткой и принимаемая равной максимальному сопротивлению грунта срезу (), МПа.

- число пластичности грунта, %.

Для пределов =% удобно принять

, (3)

где коэффициент зависит от

=

= 6,62 5,25 4,30.

Давление переуплотнения может быть также определено по формуле (4) по результатам статического зондирования, учитывая тесную экспериментальную связь между и в виде .

С учетом вышеприведенных значений и давление , МПа, выражается формулой

(4)

где - коэффициент, равный 0,45 при = 10%; 0,35 при = 20% и 0,30 при = 30%;

- удельное сопротивление грунта под конусом зонда, МПа.

4. Выявление при изысканиях степени уплотненности грунтов (КПУ) важно для прогноза осадки проектируемого сооружения, так как на переуплотненных грунтах осадка может быть в четыре и более раз меньше, чем на нормально уплотненных грунтах.

При значениях КПУ>6 коэффициент бокового давления грунта в покое может превышать 2, что необходимо учитывать при расчете подземных сооружений.

Для условий Москвы переуплотненными в первую очередь могут оказаться грунты ледникового комплекса, а также полутвердые и твердые глинистые грунты другого происхождения.

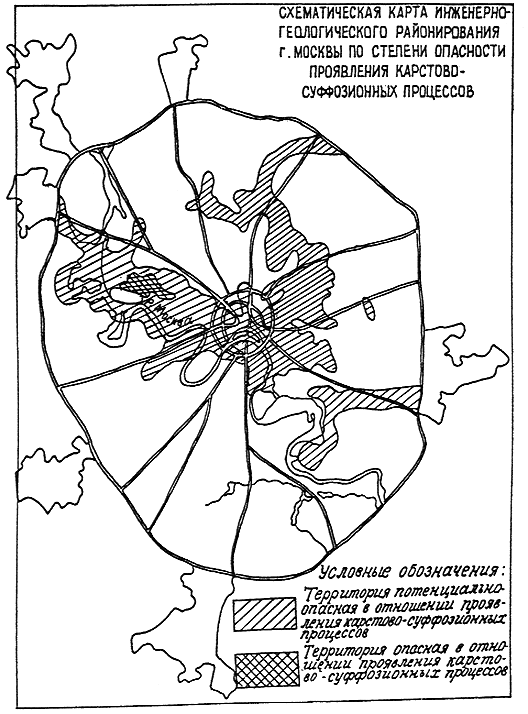

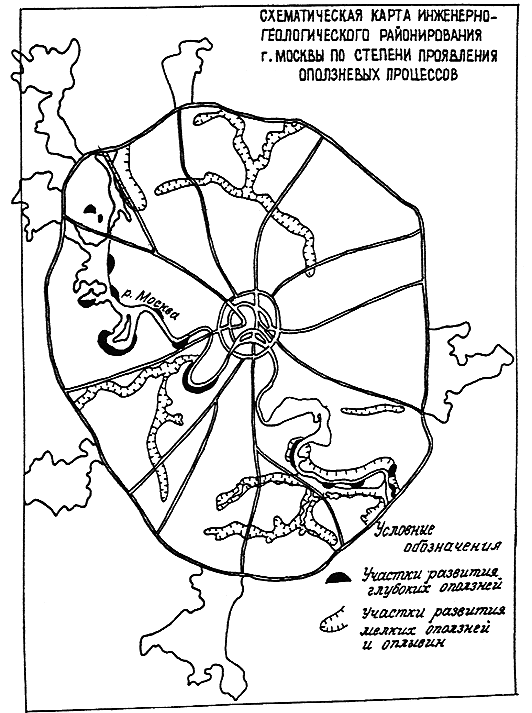

Приложение 8

Приложение 9

РАСЧЕТНЫЕ СОПРОТИВЛЕНИЯ ГРУНТОВ

Глинистые грунты

Грунты	Коэффициент пористости	Значения , кПа, при показателе текучести
Супеси	0,5 0,7	350 250	200 150
Суглинки	0,5 0,7 1,0	400 250 200	250 180 100
Глины	0,5 0,6 0,7 1,1	600 500 300 250	400 350 200 100

Песчаные грунты

Пески	Значения , кПа, при плотности
	плотные	средней плотности
Крупные Средней крупности Мелкие: маловлажные влажные и водонасыщенные Пылеватые: маловлажные влажные водонасыщенные	600 550 450 350 300 200 150	500 450 350 250 250 150 100

Приложение 10

УПЛОТНЕНИЕ И ЗАКРЕПЛЕНИЕ ГРУНТОВ

Таблица 1

Необходимая степень уплотнения грунтов

Назначение уплотненного грунта	Коэффициент уплотнения
Основания фундаментов зданий и соору- жений, тяжелого технологического обо- рудования, полов с нагрузкой более 0,15 МПа Основания фундаментов зданий и соору- жений, среднего оборудования, полов с нагрузкой 0,05-0,15 МПа, обратных за- сыпок Незастраиваемые участки	0,98-0,95 0,95-0,92 0,90-0,88

Таблица 2

Нормативные значения модулей деформации Е, МПа,

уплотненных грунтов при коэффициенте уплотнения

Грунты
Пески крупные средней крупности мелкие	30 25 15	40 30 20
Супеси Суглинки и глины	20 / 15 25 / 20	25 / 20 30 / 25
Примечание. Большие значения модулей деформации глинистых грунтов соответствуют влажности уплотнения , меньшие - водонасыщенному состоянию.

Таблица 3

Расчетные сопротивления оснований из уплотненных грунтов , МПа,

при коэффициенте уплотнения

Грунты	= 0,92	= 0,95	= 0,98
Супеси Суглинки Глины	0,2 0,25 0,3	0,25 0,3 0,35	0,28 0,32 0,4
Пески: крупные средней крупности мелкие	0,3 0,25 0,2	0,4 0,3 0,25	0,5 0,4 0,3

Таблица 4

Способы химического закрепления грунтов

и область их применения

Способ	Область применения	Коэффици- ент филь- трации, м/сут	Прочность закреплен- ного грун- та, МПа
Двухрастворная силикатиза - ция на основе силиката нат- рия и хлористого кальция	Пески гравели- стые, крупные и средней кру- пности	5 - 80	2,0 - 8,0
Однорастворная силикатиза - ция на основе силиката нат- рия и кремнефтористоводо - родной кислоты Газовая силикатизация на основе силиката натрия и углекислого газа Однорастворная силикатиза - ция на основе силиката нат- рия и формамида с добавкой кремнефтористоводородной кислоты То же, и аллюмината натрия То же, и ортофосфорной кислоты Однорастворная смолизация на основе карбамидных смол и соляной кислоты То же, и щавелевой кислоты	Пески средней крупности, ме- лкие и пылева- тые, включая карбонатные " " " Пески средней крупности, мелкие и пыле- ватые Пески всех ви- дов, кроме карбонатных Пески всех ви- дов	0,5 - 20 " " 0,5 - 10 " 0,5 -50 "	1,0 - 5,0 " 1,0 - 3,0 0,2 - 0,3 0,2 - 0,5 2,0 - 8,0 "

Приложение 11

НОМЕНКЛАТУРА ЗАБИВНЫХ ЖЕЛЕЗОБЕТОННЫХ СВАЙ

NN	Виды свай	Сечение, диаметр см	Длина м	Исходная документация
1.	Сплошного сечения с нена - прягаемой арматурой	25 x 25 30 x 30	4,5-6 3-12	ГОСТ 19804.1-79*
2.	Сплошного сечения с нена - прягаемой арматурой	35 x 35	8-12	Серия 1.011.10 вып.1
3.	Сплошного сечения с напря - гаемой арматурой	35 x 35	8-12	Серия 1.011.10 вып.1
4.	Составные сплошного сечения с поперечным армированием	30 x 30 35 x 35	14-20 14-24	Серия 1.011.1-7
5.	Цельные полые круглые	40,50,60	4-12	ГОСТ 19804.5-83
6.	Составные полые круглые	40	14-28	ГОСТ 19804.6-83
7.	Сваи - оболочки	100,120	12	ГОСТ 19804.5-83

Приложение 12

НОМЕНКЛАТУРА БУРОНАБИВНЫХ СВАЙ

Марка	Способ устройства	Основные размеры	Класс бетона
сваи		Диаметр мм	Длина м
БСС	Бурение без закрепления стенок скважины		10-30	В22,5
БСВг	Бурение с глинистым раство - ром	600	10-20	В15
БСВо	Бурение с обсадными трубами, оставляемыми в грунте	800	10-30	В22,5
БСИ	Бурение с извлекаемыми обсадными трубами	880	10-50	В15
