Наименование | Обозначение | Количество на исполнение | ||||
1 | 2 | 3 | 4 | 5 | ||
9В4.068.289 | 9В4.068.289-01 | 9В4.068.289-02 | 9В4.068.289-03 | 9В4.068.289-04 | ||
ПРИНАДЛЕЖНОСТИ | ||||||
3. Заглушка | 678.100.004 | 1 | 1 | 1 | 1 | 1 |
4. Заглушка | 678.100.011 | 1 | 1 | 1 | 1 | 1 |
5. Заглушка | 678.100.014 | 1 | 1 | 1 | 1 | 1 |
6. Заглушка | 678.100.015 | 1 | 1 | 1 | 1 | 1 |
Материалы | ||||||
7. Смазка ВНИИ НП-282 | 30 г | 30 г | 30 г | 30 г | 30 г |
1.5. Устройство и работа
1.4.1. УСТРОЙСТВО
1.4.1.1. Аппарат ИДА "Афалина" (рисунок 1) состоит из следующих основных узлов и деталей:
- подвесной системы 1, предназначенной для монтажа на ней узлов аппарата и его крепления на теле водолаза;
- клапанной коробки 2 с гофрированными шлангами вдоха и выдоха – обеспечивающую возможность дыхания газовой смесью из аппарата, а также атмосферным воздухом при нахождении на поверхности;
- комплекта дыхательных мешков: вдоха 3 – для снабжения необходимым объемом газовой смеси на вдохе используемой для дыхания аквалангиста, выдоха 4 – для сбора выдыхаемого воздуха;
- баллона с вентилем 9 (для исполнений ИДА "Афалина" и ИДА "Афалина"-1) или два баллона с вентилями (для исполнений ИДА "Афалина"-3 и ИДА "Афалина"-4) или баллона с вентилем, баллона с угольником и соединительного устройства (для исполнения ИДА "Афалина"-2), предназначенных для содержания запаса газовых смесей;
- редуктора – для понижения давления КАС, поступающей из баллона;
- дюзы 40 % КАС;
- компенсатора плавучести "крыла" – предназначенного для компенсации отрицательной плавучести аквалангиста, как в момент погружения, так и в момент пребывания на поверхности;
- легочного автомата со шлангом – для дыхания дайвера непосредственно от баллона аппарата в аварийной ситуации;
- выносного манометра – для визуального контроля за давлением газовой смеси в баллоне;
- индикатора кислорода – для визуального контроля парциального давления кислорода;
- коллектора (для исполнений ИДА "Афалина", ИДА "Афалина"-3 и ИДА "Афалина"-4);
- поглотительного патрона – для очистки выдыхаемого газа от содержащегося в нем СО2;
- шлангов вдоха и выдоха канистры;
- Т-коннекторов;
- шланга поддува инфлятора;
- шланга поддува мешка вдоха;
- шланга поддува мешка выдоха;
- шланга подачи газа от редуктора к коллектору;
- шланга подачи КАС/(кислорода) в канистру;
- ремней;
- чехла (для исполнений ИДА "Афалина"-1 и ИДА "Афалина"-2).
- жесткого корпуса (для исполнений ИДА "Афалина"-2, ИДА "Афалина"-3 и ИДА "Афалина"-4).
ИДА "Афалина"-1 отличается от ИДА "Афалина" типом применяемого баллона и его расположением, а также отсутствием коллектора.
ИДА "Афалина"-2 отличается наличием защитного жесткого корпуса и двух баллонов КАС – баллона с вентилем и баллона с угольником, смонтированных между собой соединительным устройством.
В состав ИДА "Афалина"-3 отличается от ИДА "Афалина"-4 наличием жесткого корпуса.
Полузамкнутого цикла
|
| ||
Полузамкнутого цикла Замкнутого цикла
|
|
 |
 |
1 – кожух; 2 – баллон; 3 – вентиль; 4 – редуктор; 5 – манометр; 6 – коллектор; 7 –трубка выдоха; 8 – трубка вдоха; 9 – клапанная коробка; 10 – загубник; 11 – рама; 12, 15 – хомуты; 13 – подвесная система; 14 – аппарат всплытия аварийный АВА-Т; 16 – заглушка

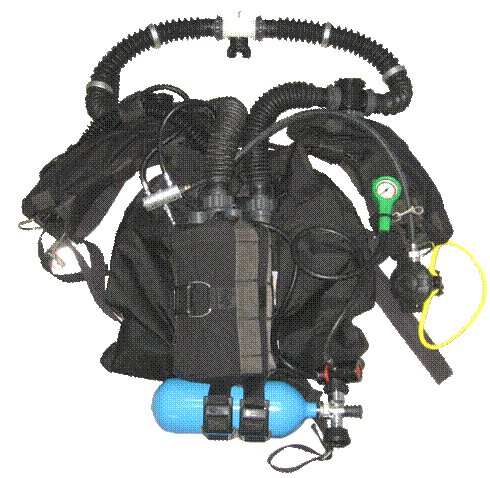

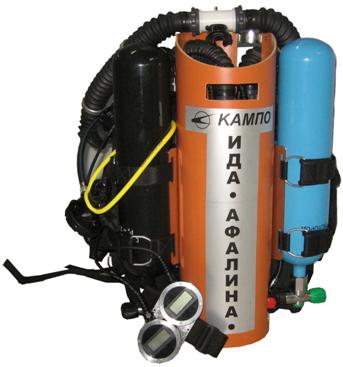

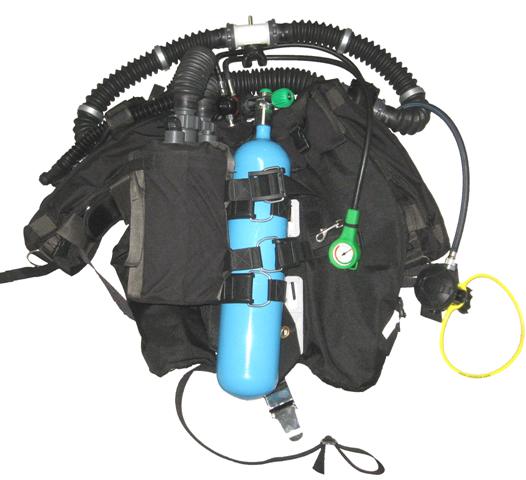

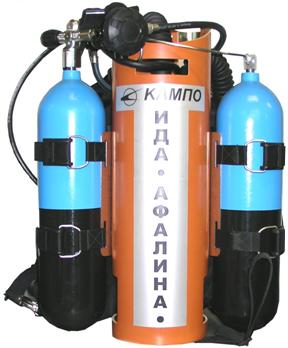

Рисунок 1– Аппарат дыхательный изолирующий ИДА "Афалина"
1.4.1.2. Подвесная система аппарата
Подвесная система аппарата (рисунок 2) состоит из спинки 1, моностропы 2, продетой в отверстия спинки, накладок 3, замка 4 и пряжек 5 и 6. Отверстия для крепления баллонов аппарата.
1 – спинка; 2 – моностропа; 3 – накладка; 4 – замок; 5, 6 – стопорная пряжка
Рисунок 2 – Подвесная система
1.4.1.3. Поглотительный патрон (рисунок 3)
Поглотительный патрон состоит из канистры 1 и крышки 2, которая крепится к канистре при помощи гаек-барашков 3.
На крышке размещены штуцер вдоха 6, два отверстия 4 установки кислородных датчиков и штуцер с дюзой 8. На корпусе канистры размещен штуцер выдоха 11.
Внутри канистры установлены две съемные решетки 12, предназначенные для равномерного распределения выдыхаемой газовой смеси по поверхности вещества.
 |
 |
1 – канистра; 2 – крышка; 3, 14 – гайка-барашек; 4 – отверстие для установки кислородного датчика; 5 – заглушка 678.100.011; 6 – штуцер вдоха; 7 – заглушка 678.100.014; 8 – штуцер сдюзой; 9 – заглушка 678.100.004; 10 – заглушка 678.100.015; 11 – штуцер выдоха; 12 – решетка; 13 – шпилька; 15 – шнур
Рисунок 3 – Патрон Поглотительный
1.4.1.4. Клапанная коробка со шлангами вдоха и выдоха (рисунок 4)
Клапанная коробка со шлангами состоит из корпуса 4, шлангов вдоха 2 и выдоха 6 с накидными гайками 1, 7 и грузиками 3.
На корпусе клапанной коробки с помощью хомута 8 крепиться загубник 9.
Через окно в корпусе на устанавливается рычаг 5, имеющий 2 положения.
 |
1, 7 – гайка накидная; 2 – шланг вдоха; 3- грузик; 4 корпус; 5 – рычаг; 6 – шланг выдоха; 8 – хомут; 9 – загубник
Рисунок 4 – Клапанная коробка со шлангами вдоха и выдоха
1.4.1.5. Комплект дыхательных мешков (рисунок 5)
Комплект дыхательных мешков состоит из мешка вдоха 8 и мешка выдоха 1, соединенных между собой ремнем 4.
На мешке вдоха 8 размещены Т-коннектор 7 и клапан поддува 5.
На мешке выдоха – Т-коннектор 2, травящий клапан 6 и клапан поддува 3.
К мешкам вдоха и выдоха при помощи пряжек 9 крепится накладка 11 с расположенными на ней карманами для грузов 10 и брасовым ремнем 12.
1.4.1.6. Компенсатор плавучести "крыло" (рисунок 6)
"Крыло" состоит из внешнего чехла 1, внутренней воздушной камеры 2, инфлятора 3 и предохранительного клапана.
Инфлятор состоит из узла управления плавучестью с клапанами поддува и стравливания и гофрированного шланга 9. Клапан поддува подключён через шланг к редуктору и, через него, к баллону с газом.
Предохранительный клапан 4, размещенный на спинке чехла, служит для аварийного стравливания воздуха, во избежание разрыва воздушной камеры.
Два люверса 6 из нержавеющей стали предназначены для крепления "крыла" на спинке подвесной системы.
А-А Б-Б
 |
1 – мешок выдоха; 2, 7 – Т-коннектор; 3, 5 – клапан поддува; 6 – клапан травящий; 8 – мешок вдоха; 9 – пряжка; 10 – карманы для грузов; 11 – накладка; 12 – ремень брасовый
Рисунок 5 – Комплект дыхательных мешков
 |
1 – инфлятор; 2 – внешний чехол; 3 – внутренняя воздушная камера; 4 – предохранительный клапан; 5 – кнопка поддува; 6 – кнопка стравливания; 7 – шланг; 8 – люверс; 9 – накладки
Рисунок 6 – "Крыло" компенсатора плавучести
1.4.1.7. Индикатор кислорода (рисунок 7)
Индикатор кислорода состоит из датчика с индикатором 1, пластины 3 и застежки 2.
 |
 |
1 – датчик с индикатором; 2 – застежка; 3 – пластина
Рисунок 7 – Индикатор кислорода
1.4.1.8. Коллектор (рисунок 12) состоит из корпуса 6, выполненного из композиционного материала, в котором размещены легочный автомат 22 и устройство регулирования подачи кислорода 24.
 |
Рисунок 8 – Коллектор
1.4.2. РАБОТА
1.4.2.1. Работа аппарата (ИДА "Афалина", ИДА "Афалина"-1, ИДА "Афалина"-2) по полузамкнутому циклу при спуске на глубины до 40 м
Принципиальная схема приведена на рисунке 9.
При открытии вентиля баллона КАС из баллона поступает на вход редуктора, где давление понижается. Давление в баллоне определяется по манометру аппарата. Из редуктора смесь по шлангу поступает к коллектору и далее распределяется между дюзой постоянной подачи, клапаном поддува мешка вдоха, инфлятором крыла и аварийным легочным автоматом.
В ИДА "Афалина"-1, ИДА "Афалина"-2 коллектор отсутствует и смесь распределяется непосредственно от редуктора.
При работе по полузамкнутому циклу КАС при помощи калиброванной дюзы с постоянной скоростью подается в дыхательный контур*. После заполнения дыхательных мешков смесь с той же скоростью начинает стравливаться наружу через травящий клапан мешка выдоха независимо от того включился дайвер в аппарат или нет.
Дыхание дайвера обеспечивается следующим образом:
При вдохе смесь из мешка вдоха по шлангу поступает в клапанную коробку и через загубник на вдох дайвера. При недостаточном объеме КАС подаваемой на вдох подача может осуществляться вручную путем нажатия на кнопку клапана поддува.
При выдохе смесь по шлангу выдоха поступает в мешок выдоха и далее в поглотительный патрон. Очищенная в поглотительном патроне от углекислого газа смесь вновь поступает в мешок вдоха.
Контроль парциального давления кислорода в дыхательном контуре в процессе спуска осуществляется при помощи индикатора кислорода.
1.4.2.2. Работа (ИДА "Афалина"-3 и ИДА "Афалина"-4) по замкнутому циклу с ручным управлением
Принципиальная схема приведена на рисунке 10.
При открытии вентиля кислородного баллона кислород из баллона поступает на вход редуктора, где давление кислорода понижается. Давление в баллоне определяется по кислородному манометру аппарата. Из редуктора кислород поступает к дюзе постоянной подачи, далее в дыхательный контур аппарата и, одновременно, к клапану поддува мешка выдоха.
При открытии вентиля баллона с дилюэнтом*, дилюэнт из баллона поступает на вход редуктора, где его давление понижается. Давление в баллоне определяется по манометру аппарата. Из редуктора дилюэнт поступает к коллектору и распределяется между клапаном поддува мешка вдоха, инфлятором крыла и аварийным легочным автоматом.
Дыхание дайвера обеспечивается следующим образом:
Дайвер при включении в аппарат заполняет дыхательный контур дилюэнтом, а затем клапаном поддува добавляет в контур кислород до выбранного значения парциального давления кислорода (0,7-1,6 ата).
При вдохе смесь из мешка вдоха по шлангу вдоха поступает в клапанную коробку и через загубник на вдох дайвера. При недостаточном объеме смеси подаваемой на вдох подача может осуществляться вручную путем нажатия на кнопку клапана поддува.
Через дюзу постоянной подачи осуществляется непрерывная подача кислорода примерно равная метаболическому потреблению кислорода дайвером.
При выдохе смесь по шлангу выдоха поступает в мешок выдоха и далее в поглотительный патрон. Очищенная в поглотительном патроне от углекислого газа смесь вновь поступает в мешок вдоха.
Контроль парциального давления кислорода в дыхательном контуре в процессе спуска осуществляется при помощи двух индикаторов кислорода. В случае, когда значение парциального давления кислорода ниже выбранного, кислород добавляется в дыхательный контур вручную путем нажатия на кнопку клапана поддува.
В момент всплытия избыток смеси стравливается из дыхательного контура через травящий клапан.
1.4.2.3. Работа аппарата в аварийном режиме
В аварийном режиме дыхание осуществляется из аварийного легочного автомата, подключенного через коллектор или напрямую к редуктору баллона КАС либо дилюэнта.
Работа по полузамкнутому циклу
 |
Рисунок 9 – Принципиальная схема аппарата ИДА "Афалина", ИДА "Афалина"-1 и ИДА "Афалина"-2
Работа по замкнутому циклу
Рисунок 10 – Принципиальная схема аппарата ИДА "Афалина"-3 и ИДА "Афалина"-4
1.6. Средства измерений, инструмент и принадлежности
1.5.1.Для снятия дюзы используется отвертка из комплекта ЗИП.
1.7. Маркировка
1.6.1. Маркировка аппарата нанесена на заводском знаке (табличке), прикрепленной на корпусе поглотительного патрона, и содержит:
- наименование предприятия-изготовителя и его товарный знак;
- условное обозначение аппарата;
- обозначение технических условий;
- заводской номер аппарата;
- дату изготовления (год, месяц).
2. ПРАВИЛА ПОЛЬЗОВАНИЯ АППАРАТОМ
2.1. Общие указания
2.1.1. Распаковка аппарата
2.1.1.1. Вскрыть укладочный ящик и извлечь сумку с аппаратом.
2.1.2. Проверка комплектности
2.1.2.1. Проверить комплектность в соответствии с п. 1.3.1.
2.1.3. Внешний осмотр
1) проверить:
- крепление всех узлов аппарата;
- затяжку резьбовых соединений:
· шлангов с редуктором, легочным автоматом;
· редуктора (ов) с вентилем (ями);
2) убедиться:
- убедиться в отсутствии надрывов ремней, а также повреждения металлических деталей ремней;
- в отсутствии видимых механических повреждений, вмятин, погнутостей на деталях и узлах;
- в целостности резиновых изделий аппарата.
2.2. Меры безопасности
2.2.1. При эксплуатации аппарата запрещается:
1) допускать попадание масла на детали аппарата. Масло в соединении с кислородом – ВЗРЫВООПАСНО!
2) пользоваться аппаратом, не подготовленным в соответствии с п. 2.3;
3) отсоединять сборочные единицы и детали, находящиеся под давлением;
4) заряжать баллон до давления, превышающего рабочее;
5) заряжать баллон другими газами, кроме кислорода по ГОСТ 5583;
6) оставлять аппарат продолжительное время на солнце или вблизи от нагревательных приборов, радиаторов отопления, печей (от перегрева давление воздуха в баллоне может превысить допустимое);
внимание! Изменение температуры окружающей среды на 10 °С приводит к изменению давления в баллоне на 0,5-0,8 МПа (5-8 кгс/см2). В связи с этим при зарядке, эксплуатации, транспортировании и хранении аппарата необходимо следить, чтобы при увеличении температуры окружающей среды давление в баллоне не превысило допустимое.
7) подвергать аппарат ударам и падениям;
8) заряжать баллон, на котором отсутствуют необходимые клейма, с истекшим сроком освидетельствования, неисправным вентилем, нарушенной окраской или с повреждениями;
9) безопасность при эксплуатации баллона, входящего в состав аппарата, должна обеспечиваться строгим выполнением "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением ПБ 03-576".
2.3. Подготовка к работе
2.3.1. Зарядка баллонов
ВНИМАНИЕ. АППАРАТЫ ПОСТВЛЯЮТСЯ С БАЛЛОНАМИ ЗАРЯЖЕННЫМИ от 1 до 3 МПа (от 10 до 30 кгс/см2).
Кислородный, воздушный и баллон С КАГС перед зарядкой снять с аппарата. Сдвоенные баллоны КАС заправляются непосредственно на аппарате.
2.3.1.1. Зарядка кислородного баллона
1) закрыть вентиль кислородного баллона;
2) сбросить давление из системы нажатием на кнопку клапана поддува мешка выдоха;
3) отсоединить кислородный баллон с вентилем от редуктора;
4) к освободившемуся резьбовому гнезду вентиля баллона подсоединить источник высокого давления кислорода (кислородный компрессор или транспортный баллон);
5) медленно открыть вентиль источника высокого давления кислорода;
6) открыть вентиль кислородного баллона;
7) зарядить баллон аппарата до рабочего давления 19,6-1,96 МПа (196- 19,6 бар, 200-20 кгс/см2), контролируя давление в баллоне по манометру;
8) закрыть вентиль кислородного баллона;
9) закрыть вентиль источника высокого давления кислорода;
10) охладить баллон аппарата до температуры окружающей среды и проверить герметичность вентиля, для чего опустить вентиль в воду или нанести мыльную пленку на выходной штуцер вентиля;
11) подсоединить баллон к редуктору.
2.3.1.2. Зарядка баллона КАС (КАГС)
1) закрыть вентиль баллона КАС (КАГС);
2) отсоединить редуктор от баллона;
3) к освободившемуся резьбовому гнезду вентиля баллона подсоединить источник высокого давления газа;
4) медленно открыть вентиль источника высокого давления газа;
5) открыть вентиль баллона КАС (КАГС);
6) произвести зарядку баллона аппарата смесью до рабочего давления 19,6-1,96 МПа (196-19,6 бар, 200-20 кгс/см2), контролируя давление в баллоне по манометру;
7) закрыть вентиль баллона КАС (КАГС);
8) закрыть вентиль источника высокого давления газа;
9) охладить баллон аппарата до температуры окружающей среды и проверить герметичность вентиля, для чего опустить вентиль в воду или нанести мыльную пленку на выходной штуцер вентиля;
10) подсоединить баллон к редуктору.
2.3.1.3. Зарядка воздушного баллона
1) закрыть вентиль баллона;
2) отсоединить редуктор от баллона;
3) к освободившемуся резьбовому гнезду вентиля баллона подсоединить источник сжатого воздуха;
4) открыть вентиль воздушного баллона;
5) открыть вентиль источника сжатого воздуха;
6) произвести зарядку баллона аппарата воздухом до рабочего давления 19,6-1,96 МПа (196-19,6 бар, 200-20 кгс/см2), контролируя давление в баллоне по манометру;
7) закрыть вентиль воздушного баллона;
8) закрыть вентиль источника сжатого воздуха;
9) охладить баллон аппарата до температуры окружающей среды и проверить герметичность вентиля, для чего опустить вентиль в воду или нанести мыльную пленку на выходной штуцер вентиля;
10) подсоединить баллон к редуктору.
2.3.2. Заправка поглотительного патрона
Для заправки поглотительного патрона необходимо:
1) отсоединить поглотительный патрон от аппарата, для чего:
Для ИДА "Афалина"-2, ИДА "Афалина"-3:
- отсоединить шланги канистры от Т-коннекторов и вынуть их из отверстий жесткого корпуса;
- отсоединить шланг среднего давления от дюзы;
- оттянув фиксатор жесткого корпуса вынуть патрон из жесткого корпуса.
- отстегнув ремни, крепящие чехол патрона к подвесной системе, отсоединить патрон от подвесной системы;
Для ИДА "Афалина", ИДА "Афалина"-1, ИДА "Афалина"-4
- снять чехол с патрона;
2) отвернуть четыре гайки-барашка;
3) снять крышку поглотительного патрона;
4) отвернуть гайку-барашек от центральной шпильки канистры;
5) извлечь верхнюю сетку с пружиной и упором;
6) проверить отсутствие следов использованного хп-и в канистре;
7) просеять 2,5 кг хп-и (ХП-И-К) через сито;
8) заполнить канистру на 2/3 (нижняя риска на внутренней стенке канистры);
9) утрамбовать ХП-И, постукивая по фильтру;
10) наполнить патрон до верхней риски на внутренней стенке канистры;
11) утрамбовать хп-и постукивая по патрону;
12) добавить хп-и после ее утрамбовки;
13) установить фильтр;
14) установить верхнюю сетку, пружину и упор;
15) навернуть гайку-барашек на центральную шпильку канистры, плотно затянув пружину;
16) встряхнуть патрон с хп-и. При этом не должно быть шума перемещающихся гранул;
17) если слышен шум перемещающихся гранул, еще раз добавить хп-и и повторить операцию по подпункту 16;
18) почистить уплотнительное кольцо 7 и смазать его консистентной смазкой, совместимой с кислородом;
19) почистить фланец канистры;
20) установить крышку поглотительного патрона и завернуть гайки-барашки;
21) подсоединить поглотительный патрон к аппарату для чего:
Для ИДА "Афалина", ИДА "Афалина"-1, ИДА "Афалина"-4:
Надеть на поглотительный патрон чехол и пристегнуть ремни, крепящие к подвесной системе.
Для ИДА "Афалина"-2, ИДА "Афалина"-3:
Вставить патрон в жесткий корпус, до фиксации защелкой, пропустив шланги в отверстия жесткого корпуса.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 |
