Геодезия с основами землеустройства (стр. 5 )

1. Изучить устройство нивелира и нивелирной рейки (1, с.52-53, 30-31; 2, с.171-173).

2. Привести нивелир в рабочее положение, в избранной точке устанавливают штатив, нивелир вынимают из футляра и устанавливают на штатив, закрепив становым винтом.

3. Ось вращения нивелира привести в вертикальное положение:

выводят на середину пузырек круглого уровня вращением подъемных винтов или осторожным вдавливанием ножек штатива в грунт;

устанавливают цилиндрический уровень по направлению 2 подъемных винтов и, вращая их в разные стороны, выводят пузырек уровня на середину;

повернув нивелир вокруг вертикальной оси на 900, уровень устанавливают по направлению третьего подъемного винта, которым пузырек уровня выводят на середину.

В результате ось вращения нивелира займет вертикальное положение, и инструмент готов к работе.

4. Определить превышение между точками А и В при нивелировании вперед:

в точке А ставят нивелир и приводят его в рабочее положение;

в точке В ставят рейку с сантиметровым делениями и берут отсчет (Б) по рейке;

измеряют высоту инструмента (А) с помощью рулетки или рейки;

превышение в направлении от А к В:

П=А-Б, (16)

где П – превышение, м.

5. Определить отметку точки В, м.

Отметку точки В можно вычислить как

Нв = Аа +П, (17)

где Нв – отметка точки В, м;

Аа – отметка точки А, м.

Аналогично определяют отметки последующих точек нивелирного хода.

8 Темы для самостоятельного изучения дисциплины студентами очной формы обучения

В процессе изучения тем курса в соответствии с модульной рабочей программой и учебно-методическим пособием для наилучшего закрепления знаний по дисциплине «Геодезия с основами землеустройства» студентам необходимо самостоятельно освоить нижеприведенные темы.

Темы самостоятельного изучения для студентов специальностей: 110102 «Агроэкология», 110100 «Агрохимия и агропочвоведение» по направлению подготовки дипломированного специалиста бакалавра сельского хозяйства

Наименование тем	Кол-во часов
1. Абсолютные и относительные высоты точек земной поверхности.	3,0
2. Обозначение на местности границ землепользования.	3,0
3. Номенклатура карт и планов.	3,0
4. Организация геодезических работ в землеустройстве.	3,0
5.способы вешения линий и закрепление точек на местности.	3,0
8. Подготовка к рубежному контролю (модуль 1)	4,0
5. Экологические требования к процессам землепользования	3,0
6. Устройство севооборотов	3,0
7. Ведение текущего учета земель в хозяйстве	3,0
15. Подготовка к рубежному контролю (модуль 2)	4,0
16. Подготовка к выходному контролю (зачет)	6,0
Итого	34,0

9. Методические рекомендации по выполнению контрольной работы студентами факультета заочного обучения

Варианты задания теоретической части

контрольной работы

Вариант 1

1. Инженерно-геодезические, топографические изыскания для целей землеустройства.

2. Роль, значение и содержание организации использования земель в народном хозяйстве.

3. Опишите основные способы составления планово-картографической основы для целей землеустройства.

4. Землеустроительная служба, ее функции.

Вариант 2

1.Формы и размеры земли.

2. Какие способы вычисления площадей землепользований и контуров угодий применяются при землеустройстве?

3. Номенклатура планов и карт.

4. Понятие и составные части земельного кадастра. Основные земельно-кадастровые документы.

Вариант 3

1. Государственные геодезические сети РФ. Триангуляция, полигонометрия, нивелирование.

2. Углы сближения меридианов и склонение магнитной стрелки.

3. Бонитировка почв. Основные свойства и признаки почв, учитываемые при ее проведении.

4. Основные виды, формы, способы и условия проведения землеустройства, их взаимосвязь.

Вариант 4

1. Ориентирование на местности и по плану (планшету). Углы, используемые для ориентирования.

2. Теодолит, его устройство.

3. Возникновение и развитие землеустройства.

4. Категории земельного фонда.

Вариант 5

1. Виды нивелирования: геометрическое, тригонометрическое.

2. Уровенная поверхность. Абсолютные и относительные отметки точек.

3. Задачи и содержание землеустройства. Порядок его проведения.

4. Что такое экономическая оценка земли? Показатели оценки земель.

Вариант 6

1. Классификация земельных угодий.

2. Теодолитная съемка участка. Составление плана участка по координатам.

3. Землеустройство в РФ и принципы его проведения.

4. Понятие «землевладения», «землепользования», «аренда земли» и условия их образования.

Вариант 7

1. Нивелир, его устройство, горизонт инструмента.

2. Связь землеустройства с охраной земель и мелиорацией, земельным кадастром и другими государственными мероприятиями по организации использования земли.

3. Как проводится учет и оценка земель?

4. Государственный контроль земель.

Вариант 8

1. Простейшие способы съемок и их сущность.

2. Земельные ресурсы и их использование.

3. Правовые основы землеустройства.

4. Землеустроительные действия в соответствии с законодательством РФ.

Вариант 9

1. Основные геодезические инструменты, применяемые при наземных съемках местности, их назначение.

2. Изображение рельефа на планах и картах. Горизонтали и их свойства.

3. Основные документы графической части проекта внутрихозяйственного землеустройства.

4. Номенклатура планов и карт.

Вариант 10 (последняя цифра шифра 0)

1. Что такое масштаб плана? Численный, линейный, поперечный масштабы.

2. Понятие о мониторинге земельных ресурсов. Его цели и задачи.

3. Построение профиля по заданному направлению.

4. Формы оплаты за использование земель.

Рекомендуемая литература

Основная:

1.  Земельный кодекс Российской Федерации. Официальный текст. – М.: Норма-Инфра-М,2001.

2.  Федеральный Закон Российской Федерации «О землеустройстве». – М.: Библиотечка Российской газеты, выпуск № 14. – 2001.

3.  Вервейко с основами геодезии. – М., "Недра", 1988. – 260 с.

4.  и др. Землеустроительное проектирование / , , и др.; Под ред. . – М.: Колос, 1997.-608с.

5.  Волков Т. 1. Землеустроительное проектирование. Внутрихозяйственное землеустройство. М.: Колос 2001 – 648 с.

6.  Волков Т. 2.Теоретические основы землеустройства. – М.: Колос 2001. – 496 с.

7.  Волков Т. 3. Землеустроительное проектирование. Межхозяйственное (территориальное) землеустройство. – М.: Колос 2002. – 384 с.

8.  , Шуляк с основами геодезии. – М.: КолосС, 2002. – 320 с.

9.  , , Реминский с основами землеустройства. – М.: Недра, 1977–256с.

10.  , , Горохов работы при землеустройстве: Учебное пособие для вузов. М.: Недра, 1990. – 215 с.

Дополнительная:

1.  Губин землевладения и землеустройства. Саратов, 1999.

2.  Земельный кадастр: Теория. Методика. Практика: Учебное пособие / Под общ. ред. – М.: ГУЗ, 2000 – с.269-273.

3.  , и др. Пособие по землеустройству. (Практическое руководство). – М.: Юни-пресс, 2001. – 394 с.

4.  Магазинщиков кадастр. – Львов: Вища школа. Изд-во при Львов. ун-те, 1980. – 388 с. – 244 с.

5.  Сельскохозяйственная экология: Учебник/ Под ред. , . – Саратов: Cap. гос. с.-х. академия, 1997. – 418 с.

6.  Социально-экономические основы землепользования и землеустройства/ Коллектив авторов. – Ч. I. – Воронеж: ВГАУ, 1999. – с. 30-40.

7.  Справочное пособие землеустроителя / , , ; Под ред. – Воронеж: Изд-во Воронеж. ун-та, 1995. – 293 с.

8.  , Вальков землепользования и землеустройства: Учебник для вузов . Изд. 2-ое, дополненное и переработанное – Ростов на Дону.: «МарТ», 2002- с.134-180.

9.  , Фесенко кадастр. Учебник для вузов – М.: ПРИОР, 2001 – с.140-164.

ПРИЛОЖЕНИЯ

Приложение 1

Основные группы землеустроительных условных знаков

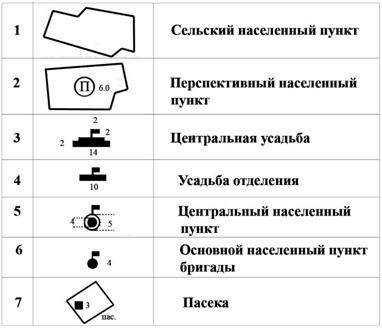

Населенные пункты и участки общественного пользования

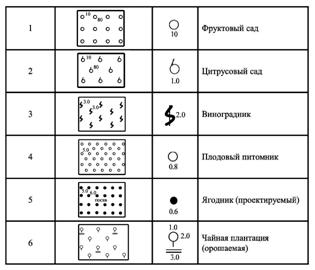

Многолетние насаждения

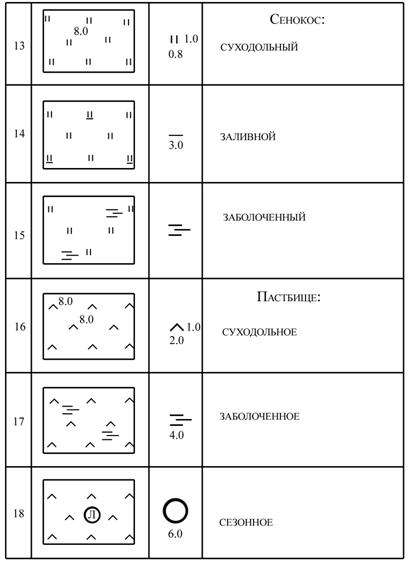

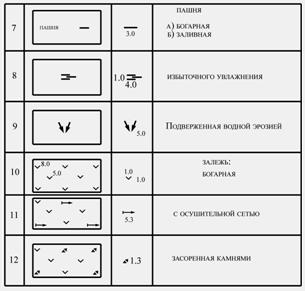

Сельскохозяйственные угодья

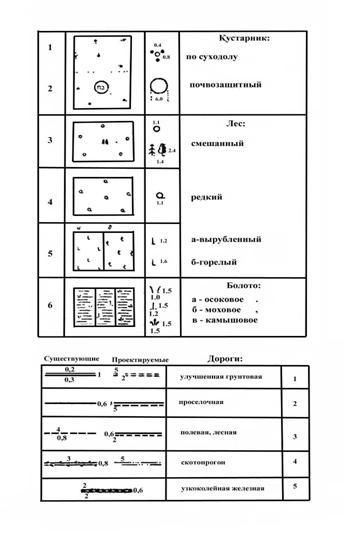

Растительность, дороги

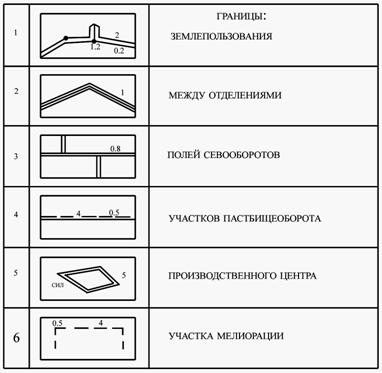

Границы

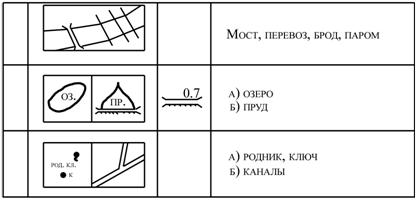

Гидрография и гидротехнические сооружения

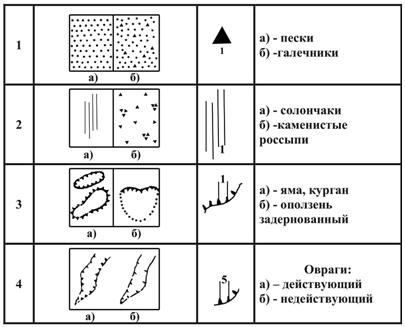

Земли, не используемые в сельском хозяйстве

СОДЕРЖАНИЕ
	стр.
Введение	3
Цель и задачи	4
1. Изучение планово-картографического материала	5
1.1. Условные обозначения, применяемые при геодезических и землеустроительных работах	5
1.2. Масштабы планов	6
2. Рельеф местности. Составление картограммы крутизны склонов	10
2.1. Изображение на картах и планах рельефа местности	10
2.2. Основные формы рельефа местности	13
2.3. Определение отметок точек по горизонталям	15
2.4. Графики масштабов заложений. Составление картограммы крутизны склонов	17
3. Ориентирование линий	19
3.1. Определение дирекционных углов и азимутов на плане и карте	20
3.2. Определение прямоугольных координат точек на плане и карте	22
3.3 Определение румбов и длин сторон землепользования	23
4.Вычисление площади землепользования на землеустроительном плане	25
4.1. Способы определения площадей	25
4.2. Определение площадей с помощью палетки	29
4.3. Работа с планиметром	30
5. Землеустроительное проектирование Организация севооборотов	35
5.1. Изучение природных свойств пахотных участков	35
5.2. Составление картограммы эродированности земель	36
5.3. Трансформация земель	37
5.4. Территориальная организация севооборотов	37
6. Устройство территории севооборотов	39
6.1.Разработка проекта устройства территории севооборотов	40
6.2. Оценка проекта устройства севооборотов	44
6.2.1. Размещение полей севооборотов и рабочих участков	44
6.2.2. Размещение лесных полос	45
6.2.3. Размещение полевых дорог	45
6.3. Составление экспликации земель	46
6.4. Оформление проектного чертежа	47
6.5. Схема пояснительной записки	49
7 Сущность горизонтальной и вертикальной съемок	50
7.1. Работа с теодолитом	50
7.2. Работа с нивелиром	51
8 Темы для самостоятельного изучения дисциплины студентами очной формы обучения	52
9. Методические рекомендации по выполнению контрольной работы студентами факультета заочного обучения	53
Список использованной литературы	57
Приложения	59
