Инструкция по сборке теплицы

ИНСТРУКЦИЯ ПО СБОРКЕ ТЕПЛИЦЫ

«ПРОСТОР - 2»

ОГЛАВЛЕНИЕ

Оглавление________________________________________________________ Введение ____________________________________________________________ СБОРКА ТЕПЛИЦЫ «ПРОСТОР - 2» 1. Таблица комплектности______________________________________________ 2. Общие указания___________________________________________________ 3. Сборка отдельных узлов_____________________________________________ 3.1. Торцевая арка _________________________________________________ 3.2. Проем дверной_________________________________________________ 3.3. Двери и форточка ______________________________________________ 3.4. Торцевая часть в сборе___________________________________________ 4. Каркас теплицы в сборе______________________________________________ 4.1. Сборка арочной части___________________________________________ 4.2. Протяжка каркаса_______________________________________________ 4.3. Установка каркаса______________________________________________ 5. УСТАНОВКА ПОКРЫТИЯ ИЗ СОТОВОГО ПОЛИКАРБОНАТА__________ 5.1. Общие рекомендации по количеству, перевозке, монтажу и эксплуатации сотового поликарбоната____________________________ 5.2. Установка сотового поликарбоната________________________________ 5.2.1. Монтаж покрытия торцов теплицы____________________________ 5.2.2 Монтаж покрытия арочной части теплицы____________________ 5.2.3. Установка стяжных лент____________________________________ 5.3. Установка фурнитуры__________________________________________ 6. ТРЕБОВАНИЯ ПО УСЛОВИЯМ ЭКСПЛУАТАЦИИ_____________________

1 2 3 4 5 5 7 7 7 8 8 8 8 9 9 10 11 12 14 15 15

Введение.

Теплица представляет собой металлический каркас, покрытый сотовым поликарбонатом. Каркас теплицы состоит из прямолинейных и арочных трубчатых профилей.

Профили изготовлены из оцинкованной стальной полосы толщиной 1,2мм.

Длина прямолинейных и арочных элементов – от 150мм до 2230мм, радиус арочных элементов – 1,5м.

Сборка элементов каркаса производится с помощью оцинкованных Х-образных и Т-образных кронштейнов, косынок, болтов и гаек М6, винтов и гаек М4, саморезов ф4.2х16.

При сборке применяются четыре типа соединений:

Угловое Т-образное, прямое Т-образное, прямое Х-образное и прямое с косынками (см. рис.1).

Рисунок 1

В торцевых частях теплицы предусмотрены двери с форточками в их верхней части.

Для предотвращения перемещения теплицы под действием ветра, рекомендуется окончания арок и опоры каркаса закапывать в землю на 10 – 15см. По периметру рекомендуется закрепить каркас на раму из деревянных брусьев сечением 8×8см.

В зависимости от длины приобретаемого Вами каркаса теплицы, необходимо к нему дополнительно приобрести следующее количество листов сотового поликарбоната:

1. Теплица 4м – 18м (3 листа – 6х2,1м);

2. Теплица 6м – 24м (4 листа – 6х2,1м);

3. Удлинение теплицы 2м – 6м (1 лист – 6х2,1м).

Крепление сотового поликарбоната на каркасе осуществляется следующим образом:

1.Теплица длиной 4м.

На арки каркаса с помощью стяжных лент (2 листа 6х2,1м), на торцевые части с помощью шайб, винтов и саморезов (1 лист 6х2,1м с вертикальным расположением сот).

2.Теплица длиной 6м.

На арки каркаса с помощью стяжных лент (3 листа 6х2,1м), на торцевые части с помощью шайб, винтов и саморезов (1 лист 6х2,1м с вертикальным расположением сот).

3.Длина теплицы может быть увеличена с шагом кратным 2м на любой желаемый размер. Для этого необходимо доукомплектовать каркас соответствующим количеством удлинителей и листов поликарбоната (на каждое удлинение в 2м требуется 1 лист поликарбоната 6х2,1м).

№ п/п	НАИМЕНОВАНИЕ ДЕТАЛИ	ДЛИНА детали, мм	КОЛ-ВО в комплекте, шт.
Длина каркаса теплицы 4м	Длина каркаса теплицы 6м	Удли-нитель каркаса теплицы 2м
1	Стрингер	975	28	42	14
2	Дуга боковая	2230	10	14	4
3	Дуга верхняя	1550	5	7	2
	Стойки:
4	Стойка проема двери (4Л + 4П)	2140	2 + 2	2 + 2
5	Стойка двери левой	1825	4	4
6	Стойка двери правой	1265	4	4
7	Стойка форточки	550	4	4
	Поперечины:
8	Поперечина проема двери	1050	4	4
9	Поперечина торца средняя	850	4	4
10	Поперечина торца нижняя	935	4	4
11	Поперечина двери левой	400	6	6
12	Поперечина двери правой, поперечина форточки	550	8	8
13	Удлинитель арки	150	10	14	4
14	Поперечина удлинителя	100	10	14	4
	Крепеж:
15	Вертушок	70	10	10
16	Лента стяжная	6000	5	7	2
17	Деталь ленты стяжной	300	5	7	2
18	Кронштейн Х		42	70	28
19	Кронштейн Т		52	52
19А	Кронштейн Т (с отверстием)		16	16
20	Косынка 75х95х2		36	36
21	Петля		12	12
22	Уголок треугольный		6	6
23	Шайба ø18×4,5 (под вертушки)		10	10
24	Болт М6×20		152	208	56
25	Гайка М6		152	208	56
26	Винт М4×30		160	202	42
27	Винт М4×50		5	7	2
28	Гайка М4		215	259	44
29	Шайба ø30×4,5		42	42
30	Крючок для фиксации двери и форточки		2	2
31	Ручка дверная, форточная		4	4
32	Саморез ø4×16 (со сверлом)		140	140
33	Винт М4×35 (для петель поз.21)		50	50

СБОРКА ТЕПЛИЦЫ «ПРОСТОР - 2».

1. Таблица комплектности.

2. Общие указания.

2.1. При сборке каркаса теплицы необходимо пользоваться средствами защиты, чтобы исключить вероятность травмирования рук.

2.2. Сборку необходимо производить в последовательности, изложенной в данной инструкции.

2.3. Сборку каркаса производить без затяжки соединений. Окончательную затяжку производить после полной сборки и проверки правильности её, в результате чего каркас приобретает жёсткость и прочность.

2.4.При сборке применять стандартный слесарный инструмент:

отвертки крестовую и шлицевую; ключи гаечные - торцевой и накидной (S7мм, S10мм); рулетка (не менее5м); плоскогубцы; дрель (либо шуруповёрт); сверла ф4-5мм.

2.5. Для сборки каркаса подготовить ровный участок по площади, не меньшей габаритных размеров теплицы.

2.6. Рассортировать все элементы каркаса по номерам и размерам согласно «Таблицы комплектности» (п.1 инструкции).

2.7. Собрать из двух соответствующих половинок Т-образные и Х-образные кронштейны крепления труб с помощью болтов и гаек М6, скручивая гайку и болт на 3-4 оборота, что дает возможность свободно передвигаться кронштейнам по трубам каркаса.

2.8. На некоторых деталях остаются свободные отверстия, что является следствием унификации и не является дефектом.

3. Сборка отдельных узлов.

3.1. Торцевая арка.

ВНИМАНИЕ!

При сборке торцевой части обратить внимание на то, чтобы все элементы торцевой части (поперечины, стойки поз.4 - поз.13) были установлены несквозными отверстиями Ø3мм наружу теплицы, т. к. в данные отверстия (при установке сотового поликарбоната на торцевую часть) вворачиваются саморезы поз.32 для крепления СПК. Крепление поликарбоната торцевой части на дугах осуществляется по боковой (неразрезной) полке профиля дуг саморезами произвольно.

Рисунок 2

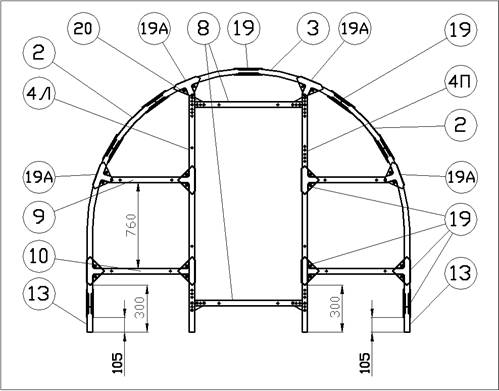

3.1.1. Одеть 11шт. предварительно собранных Т-образных кронштейнов поз.19 и поз.19А на верхнюю поз.3 и две боковые поз.2 дуги в соответствии с рис.2, рис.3 и рис.4. Соединить две дуги боковых поз.2 через одну верхнюю поз.3 согласно рис.2 и рис.4 с помощью Т – образных кронштейнов поз.19. Соединения верхней и боковых дуг должны находиться строго по середине скрепляющих дуги кронштейнов.

Рисунок 3 Рисунок 4

1.2. Закрепить на удлинителях арки поз.13 поперечины удлинителя поз.14 согласно рис.6 и затем закрепить удлинители арки с поперечинами удлинителя на дугах боковых поз.2 с помощью Т-образных кронштейнов согласно рис.2 и рис.3, выдержав размер 105мм от нижнего торца удлинителя до угла кронштейна.

Рисунок 5

Рисунок 6 Рисунок 7

3.2. Проем дверной.

3.2.1. Соединить стойки проема двери левую и правую поз.4Л и поз.4П поперечинами проема двери поз.8 через косынки поз.20 согласно рис.2 и рис.4, предварительно одев 4шт. Т-образных собранных кронштейна на стойки проёма. Обратить внимание, чтобы косынки были закреплены на профиле со стороны, противоположной от лицевой стороны с несквозными отверстиями (Ø3мм).

3.2.2. Установить проем на арке через кронштейны с отверстиями поз.19А. Обратить внимание на то, чтобы Т-образные кронштейны, одетые на арку для соединения арки со стрингерами поз.1, были направлены углами от лицевой части проема (с отверстиями Ø3мм) в сторону продолжения теплицы согласно рис.3 и рис.4.

3.2.3. Установить поперечины торца нижние поз.10 согласно рис.2 и рис.3, выдержав размер 300мм от нижнего торца удлинителя арки до угла кронштейна.

3.2.4. Установить поперечины торца средние поз.9 согласно рис.2, выдержав ориентировочно размер 760мм между нижними и средними поперечинами.

3.3. Двери и форточка.

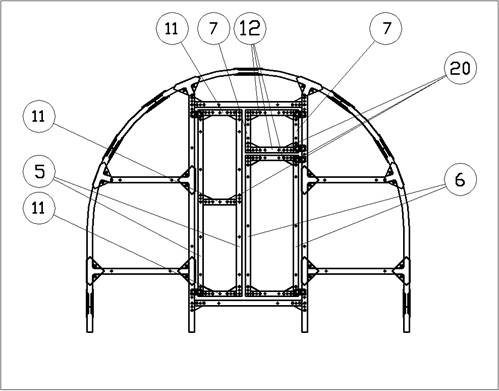

3.3.1. Собрать дверь левую, дверь правую и форточку согласно рис.5 и рис.4 с помощью косынок поз.20. Обратить внимание, чтобы косынки были закреплены на профиле со стороны, противоположной от лицевой стороны с несквозными отверстиями (Ø3мм).

3.4. Торцевая часть в сборе.

3.4.1. Закрепить на торцевой части двери и форточку к стойкам проема двери поз.4Л и поз.4П с помощью петель поз.21 через соответствующие отверстия согласно рис.5.

3.4.2. Аналогично собрать вторую торцевую часть каркаса теплицы.

4. Каркас теплицы в сборе.

4.1. Сборка арочной части.

4.1.1. Последовательно установить в свободных кронштейнах торцевой части 7шт. стрингеров согласно рис.2, рис.3 и рис.4.

4.1.2. Одеть 11шт. предварительно собранных Х-образных кронштейнов поз.18 на верхнюю поз.3 и две боковые поз.2 дуги и соединить дуги согласно рис.2 и рис.7 с помощью Х – образных кронштейнов. Соединения верхней и боковых дуг должны находиться строго по середине скрепляющих дуги кронштейнов.

4.1.3. Закрепить на удлинителях арки поз.13 поперечины удлинителя поз.14 согласно рис.6 и затем закрепить удлинители арки с поперечинами удлинителя на дугах боковых поз.2 с помощью Х-образных кронштейнов согласно рис.2, выдержав размер 105мм от нижнего торца удлинителя до угла кронштейна.

4.1.4. Последовательно собрать и состыковать остальные стрингера и дуги, и затем вторую, собранную ранее, торцевую часть каркаса.

4.2. Протяжка каркаса.

4.2.1. Выполнить окончательную протяжку болтовых и винтовых соединений каркаса, устраняя при этом перекосы и непрямолинейности элементов каркаса.

4.3. Установка каркаса.

4.3.1. Установить каркас на подготовленное место, для чего под окончаниями арок и торцевых частей выкопать ямки глубиной 15см. Установить в ямки каркас и выровнять его, подсыпая или углубляя ямки. Измерить диагонали каркаса, при необходимости поправить каркас.

5. УСТАНОВКА ПОКРЫТИЯ ИЗ СОТОВОГО ПОЛИКАРБОНАТА.

5.1. ОБЩИЕ РЕКОМЕНДАЦИИ ПО КОЛИЧЕСТВУ, ПЕРЕВОЗКЕ, МОНТАЖУ, И ЭКСПЛУАТАЦИИ СОТОВОГО ПОЛИКАРБОНАТА.

5.1.1. Для покрытия каркаса теплицы необходимо приобрести сотовый поликарбонат толщиной 4-6мм. Стандартная ширина листов сотового поликарбоната – 2100мм (2,1м).

5.1.2. Количество и длина листов сотового поликарбоната, которые необходимо приобрести в зависимости от длины приобретенного Вами каркаса теплицы:

5.1.2.1. Теплица 4м – 18м (3 листа – 6х2,1м);

5.1.2.2. Теплица 6м – 24м (4 листа – 6х2,1м);

5.1.2.3. Удлинение теплицы 2м – 6м (1 лист – 6х2,1м).

5.1.3. Крепление сотового поликарбоната (далее СПК) на каркасе теплицы осуществляется следующим образом:

5.1.3.1. Теплица длиной 4м.

На арки каркаса с помощью стяжных лент (2 листа СПК 6х2,1м), на торцевые части с помощью шайб, винтов и саморезов (1 лист СПК 6х2,1м с вертикальным расположением сот).

5.1.3.2. Теплица длиной 6м.

На арки каркаса с помощью стяжных лент (3 листа СПК 6х2,1м), на торцевые части с помощью шайб, винтов и саморезов (1 лист СПК 6х2,1м с вертикальным расположением сот).

5.1.3.3. Так как длина теплицы может быть увеличена с шагом кратным 2м на любой желаемый размер, для этого необходимо доукомплектовать каркас соответственным количеством удлинителей и листов поликарбоната (на каждое удлинение в 2м требуется 1 лист СПК 6х2,1м).

5.1.4. Для удобства транспортировки листы СПК толщиной 4мм можно сворачивать в рулон диаметром не менее 1,4м. При транспортировке сотового поликарбоната необходимо исключить его контакт с выступающими деталями кузова или иными неровностями, проложив в опасных местах гофрокартон.

5.1.5. При монтаже сотового поликарбоната следует в обязательном порядке ориентировать его защитным слоем наружу. Несоблюдение этого правила может привести к повреждению поликарбоната ультрафиолетовыми лучами и снижению его прочности и долговечности. Определяется защитный слой по упаковочной пленке (со стороны защитного слоя на ней нанесены надписи и служебные пиктограммы). В процессе монтажа пленку следует удалить.

5.1.6. Для точечного крепления панелей СПК на торцевой части каркаса используются прижимные шайбы, винты и гайки М4 и саморезы из комплекта крепежа каркаса теплицы (при необходимости, край шайбы можно подгибать плоскогубцами на размер, необходимый при закреплении края листа СПК). Следует учитывать, что отверстие в листе СПК для крепления должно иметь диаметр на 1-3мм больше, чем диаметр крепежа – для компенсации термического расширения панелей СПК. Рекомендуется сначала просверлить панели СПК необходимым по диаметру сверлом, а затем закрепить ее при помощи выбранного Вами вида крепления.

ВНИМАНИЕ! Затяжку саморезов и винтов производить не допуская деформации ребер жесткости панелей СПК. В том случае, если деформация ребер жесткости произошла, необходимо ослабить затяжку самореза или винта до момента восстановления панелью своей изначальной формы.

5.1.7. Непосредственно перед монтажом СПК необходимо снять защитную пленку с изнаночной стороны и с краев лицевой так, чтобы она не мешала закреплению листа. После закрепления листа снимите защитную пленку с лицевой стороны полностью.

5.1.8. Торцы листов СПК, обращенные книзу, следует защищать специальной лентой и торцевым профилем, который должен быть смонтировать так, чтобы обеспечить свободный выход конденсата из сот листов СПК. Желательно, перед монтажом торцевого профиля, просверлить отверстия в нем диаметром 2-3мм через каждые 400-600мм.

5.1.9. Для резки поликарбоната рекомендуется использовать ручной дисковый электроинструмент с мелким зубом, электрический лобзик или ножовку с мелким зубом и узким полотном. Мелкие работы допускается выполнять с использованием остро заточенного ножа, типа сапожного.

5.1.10. Для удаления сильных загрязнений с поверхности СПК рекомендуется использовать бензин или дизельное топливо. Для повседневного ухода рекомендуется слабый водный раствор любого неагрессивного моющего средства (не содержащего аммиака, едкой щелочи, хлора) с небольшой добавкой ПАВ или антистатика.

5.2.  УСТАНОВКА СОТОВОГО ПОЛИКАРБОНАТА.

РАСКРОЙ СОТОВОГО ПОЛИКАРБОНАТА ДЛЯ

ТОРЦЕВЫХ ЧАСТЕЙ КАРКАСА ТЕПЛИЦЫ.

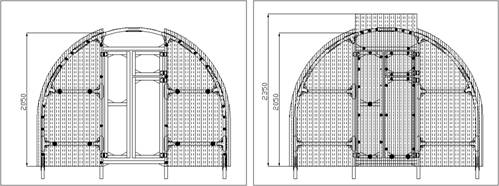

Данный раскрой СПК для торцевых частей каркаса теплицы позволяет располагать направление сот листов поликарбоната вертикально, что способствует лучшему удалению влаги и конденсата из внутренних полостей сот.

Рисунок 8

5.2.1.  Монтаж покрытия торцов теплицы.

5.2.1.1. Разрезать лист СПК длиной 6м на листы длиной 2.35м и 3.65м (см. рис.8). Разрезать получившийся лист 2.1х2.35м на листы 1.05х2.35м – 2шт.

5.2.1.2. Приложить лист размером 2.1х3.50м (соты поликарбоната сориентировать вертикально) к торцу так, чтобы один край листа совпадал с краем стойки проема двери и размер от нижнего края листа СПК до нижнего края поперечины торца верхней был 2050мм (см. рис.9). Сделать маркером отметку по высоте листа 2050мм и по краю арки на 20-30мм больше этого края по всей длине арки.

Для удобства работы с листом СПК рекомендуется изготовить шаблон бокового покрытия из какого-либо другого материала.

По отметкам вырезать одну из четырех боковых частей покрытия. Затем, используя вырезанную часть листа как шаблон (или сам шаблон), наметить маркером три других боковых части покрытия на оставшейся части листа (см. рис.8). Вырезать намеченные три боковых части покрытия.

Рисунок 9 Рисунок 10

Рисунок 11

5.2.1.3. Закрепить одну из отрезанных боковых частей на торце каркаса с помощью саморезов и шайб согласно рис.9 (большим диаметром обозначено крепление с шайбой).

Аналогично произвести монтаж покрытия второй боковой части торца.

5.2.1.4. Закрепить один из листов СПК размером 1.05х2.35м на дверях, форточке и верхней части торца каркаса согласно рис.10 (большим диаметром обозначено крепление с шайбой).

5.2.1.5. Используя профиль арки как направляющую, обрезать выступающий за этот профиль поликарбонат (см. рис.11).

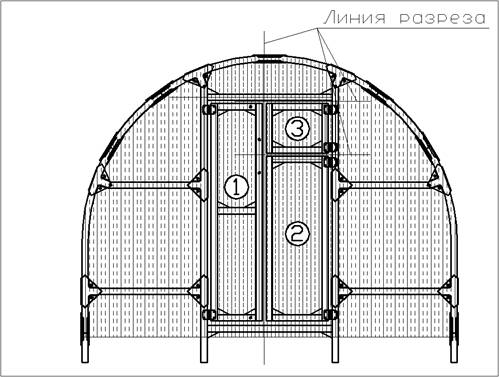

5.2.1.6. Разрезать лист на дверную левую (1), дверную правую (2) и форточную (3) части (см. рис.11).

5.2.1.7. Аналогично произвести монтаж покрытия на второй торцевой части каркаса теплицы из оставшихся листов СПК.

5.2.2.  Монтаж покрытия арочной части теплицы.

5.2.2.1. Подготовить листы сотового поликарбоната длиной приблизительно 6м по количеству в соответствии с длинной Вашей теплицы (теплица 4м – 2 листа, теплица 6м – 3 листа).

5.2.2.2. Надеть на края подготовленных согласно п. п.5.2.2.1 листов торцевые профили.

5.2.2.3. Уложить один из листов (п. п.5.2.2.2.) поверх дуг одной из приторцевых арочных частей теплицы. Выровнять его так, чтобы на торце образовался равномерный напуск 5см, нижние края листа располагались горизонтально, а сам лист плотно прилегал к аркам каркаса теплицы. Удерживая лист в таком положении прикрепить его к каркасу с помощью стяжной ленты (см. п. п.5.2.3.), которая устанавливается на торцевую арку поверх листа сотового поликарбоната (см. рис.15).

Рисунок 12

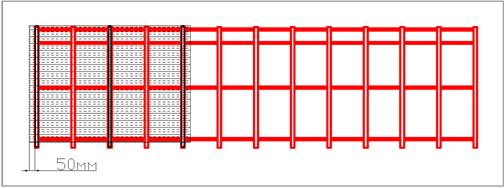

5.2.2.4.Аналогично закрепить лист СПК на вторую приторцевую арочную часть (см. рис.13). Для теплицы длинной 4м он укладывается на первый лист с нахлёстом приблизительно 10см.

Рисунок 13

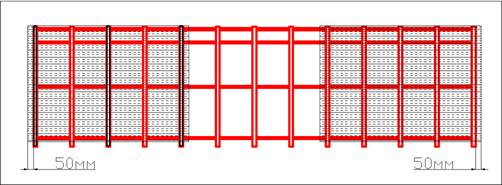

5.2.2.5. Для теплицы длинной 6м средний лист крепится после крайних с нахлёстом на обе стороны приблизительно 10см (см. рис.14).

5.2.2.6. Для теплиц длинной больше 6м средние листы крепятся после крайних в любой последовательности с нахлёстом на обе стороны приблизительно по 10см.

Рисунок 14

5.2.3.  Установка стяжных лент.

5.2.3.1.Закрепить деталь ленты стяжной (деталь поз.17 таблицы комплектности см. стр.3) с помощью винтов к нижней части торцевой арки (см. рис.15А).

ВНИМАНИЕ! Деталь ленты стяжной (поз.17) крепится к удлинителям арки (поз.13) ниже уровня листа СПК (см. рис.15А).

Аналогично закрепить ленту стяжную поз.16 на противоположной стороне арки каркаса. Выровнять листы СПК так, чтобы нижние края были горизонтальны, а сами листы плотно прилегали к дугам каркаса и затем затянуть стяжные ленты с помощью винта М4 поз.27 и гайки (см. рис.15Б).

Рисунок 15

5.3.  УСТАНОВКА ФУРНИТУРЫ.

5.3.1. Ранее установленные петли дверей и форточек (см. п. п.3.4.) отвернуть и установить на свои места поверх сотового поликарбоната.

5.3.2. Для фиксации дверей и форточек в закрытом положении установить вертушки (поз.15) на форточки и двери (см. рис.16, рис.17, рис.4).

5.3.3. Для фиксации дверей и форточек в открытом положении установить уголки (поз.22) в нижнем углу форточки (на стороне противоположной навеске), на двери – в верхнем углу, а крючок поз.30 – на арку торца через шайбы поз.29 (см. рис.16, рис.18).

Ручки поз.31 установить на полотне листа СПК через шайбы поз.29.

Рисунок 16 Рисунок 17 Рисунок 18

6. ТРЕБОВАНИЯ ПО УСЛОВИЯМ ЭКСПЛУАТАЦИИ.

6.1. Каркас теплицы, покрытый поликарбонатом, рассчитан на следующие нагрузки:

6.1.1. Снеговая - не более 20кг/м²;

6.1.2. Ветровая - не более 20м/с.

6.2.  В начале каждого сезона эксплуатации необходимо устранять ослабления в резьбовых соединениях каркаса теплицы, возникшие в результате воздействия ветровых и снеговых нагрузок.

6.3.  В зимний период времени, чтобы исключить деформацию деталей каркаса от воздействия превышающих расчетные снеговых нагрузок, рекомендуется демонтировать покрытие арочной части каркаса или установить под верхние стрингеры Т - образные деревянные подпорки (из бруса 50х50мм), расположив их внутри теплицы через каждый метр длины теплицы.

ВНИМАНИЕ! Деревянные подпорки в комплект поставки не входят, изготавливаются самостоятельно.
