Инструкция по установке алюминиевой крышки багажника на кузов автомобиля ПИКАП

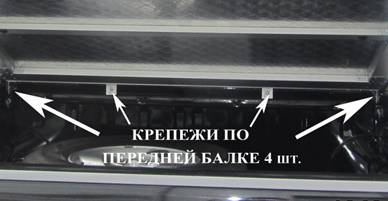

Шаг 1. Выставить равномерно крышку на кузов без крепежей. Открыть задний борт кузова без смещения крышки. Взять 4-и крепежных уголка (1 правый, 1 левый, 2-а передних). Забраться в кузов автомобиля, подсветив фонариком приставить каждый из крепежных уголков в предположительные места крепления по передней балке крышки и обрисовать карандашом на балке крышки.

Шаг 2. Снять крышку, перевернуть нижней частью вверх и положить на ровную поверхность. Установить на переднюю балку крышки крепежные уголки (обрисованные в Шаге 1) с помощью заклепок М 4,8*8

Шаг 3. Выставить крышку с крепежными уголками на кузов. 1-н человек забирается на крышку и становится ногами на переднюю балку крышки, что бы та ровно и максимально была прижата к кузову. 2-й человек забирается в кузов автомобиля и подсветив фонариком, просверливает (по одному отверстию для каждого) крепежи и борт (одну стенку борта) технологическим отверстием, используя сверло D=5. Перед и в момент сверления человек стоящий на передней балке крышки концентрирует массу тела над отверстием, которое просверливается, таким образом, обеспечивая максимальное и ровное прилегание крышки к кузову автомобиля.

*Отверстия в боковых крепежах просверливаются с небольшим смещением относительно кузова назад, это обеспечит в дальнейшем плотное прилегание передней балки к кузову.

Шаг 4. Снять крышку, перевернуть нижней частью вверх и положить на ровную поверхность. Технологические отверстия на крепежных уголках крышки рассверлить, используя сверло D=6,5. Технологические отверстия в борту, просверленные в Шаге 3, рассверлить для боковых крепежей используя сверло D=6,5, для передних крепежей используя сверло D=9,. В борт в местах передних крепежей установить вытяжные гайки (рифл. клеп. гайка) М 6.

Шаг 5. Выставить крышку с крепежными уголками на кузов. 1-н человек забирается на крышку и становится ногами на переднюю балку крышки, что бы та ровно и максимально была прижата к кузову. 2-й человек забирается в кузов автомобиля и устанавливает крышку через отверстия в крепежных уголках к кузову автомобиля используя болты М 6х25 – 4 шт. шайб пружин (гровер) М 6 – 4 шт. и гаек М 6 – 2 шт.

Шаг 6. Итак, крышка установлена. На кузов автомобиля, необходимо установить крепежные пластины с шариковыми крепежами для газовых амортизаторов. Забравшись в кузов автомобиля при закрытой крышке, подсветив фонариком отмерять *320 мм., по кузову вперед, от оси шарикового крепежного элемента установленного на крышке багажника и отметить что это ось шарикового крепежного элемента на крепежной пластине. При этом пластина перевернута таким образом, что шариковый элемент расположен ниже технологических отверстий для крепления к борту. Крепежная пластина устанавливается на стенку загиба борта методом сверления 2-х отверстий с использованием болтов М 6х25 – 2-шт., шайб пружин (гровер) М 6 – 2 шт. и гаек М 6 – 2 шт. В момент непосредственной установки крепежных пластин на борт, крышка уже может быть в открытом положении (для удобства). После установки на борт крепежной пластины, устанавливается газовый амортизатор методом защелкивания на шариковый крепежный элемент. Данная операция производится для установки, как правого, так и левого газовых амортизаторов.

* Значение 320 мм. является рекомендуемым, но не обязательным. В момент установки газовых амортизаторов владелец автомобиля может откорректировать угол открытия крышки багажника и установить крепежные пластины для газовых амортизаторов на свое усмотрение.

Шаг 7. Установка уголков для взаимодействия с язычками замков закрывания крышки багажника. Уголок необходимо расположить под загиб борта с выступом ниже загиба борта на сколько это необходимо для нормального закрывания крышки багажника с нажатием. Уголки устанавливаются методом сверления борта с использованием болтов М 6х25 – 2 шт., шайб пружин (гровер) М 6 – 2 шт. и гаек М 6 – 2 шт для каждого.

Шаг 8. Блокировка заднего борта при закрытой крышке багажника.

Если в автомобиле не предусмотрена блокировка борта, по желанию возможно установить блокиратор на крышку багажника в виде:

- Пальца с резьбой, который устанавливается с помощью вытяжной гайки (рифл. клеп. гайка) М 6 непосредственно на крышку багажника в районе заднего борта.

- Ответного ушка, которое устанавливается с помощью вытяжных гаек (рифл. клеп. гайка) М 4 х – 2 шт., болтов М 4х15 – 2 шт. непосредственно на задний борт автомобиля.
