Промышленный локальный газовый воздухонагреватель (стр. 2 )

➃ Общий размер плюс 150мм.
➄ Для природного газа, может варьироваться в зависимости от наличия устройств контроля.

Модели с центробежным вентилятором - BDP

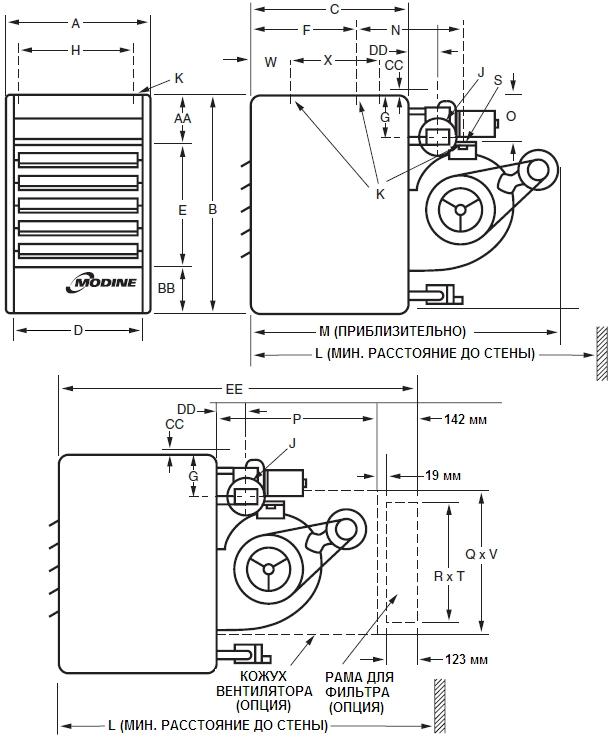

Размеры, мм – BDP

СИМВОЛ РАЗМЕРА	НОМЕР МОДЕЛИ BDP
150	175	200	250	300	350	400
A	533	597	651	651	727	854	1016
B	895	895	1022	1022	1022	1022	1022
C	559	559	635	635	635	635	635
D	472	535	589	589	665	792	953
E	508	508	610	610	610	610	610
F	305	305	343	343	356	-	-
G	167	167	191	191	191	191	191
H	441	505	559	559	635	762	924
J ➀	127	127	127	152	152	152	152
K (монтажные отверстия) ➁	10	10	10	10	10	10	10
L с кожухом вентилятора и рамой для фильтра	1591	1591	1768	1768	1768	1768	1768
L без кожуха вентилятора и рамы для фильтра	1349	1349	1549	1549	1549	1549	1651
M ➂	1197	1197	1397	1397	1397	1397	1499
N ➃	546	546	646	646	633	456	559
O	184	184	216	216	216	216	216
P	762	762	864	864	864	864	864
Q высота кожуха вентилятора	543	543	638	638	638	638	638
R высота входа в канале	508	508	603	603	603	603	603
S от центра до центра монтажных отверстий вентилятора	440	441	527	527	527	527	527
T ширина входа в канале	699	699	832	832	832	1089	1089
V ширина кожуха вентилятора	737	737	870	870	870	1137	1137
W	-	-	-	-	-	127	127
X	-	-	-	-	-	406	406
AA	203	203	229	229	229	229	229
BB	184	184	184	184	184	184	184
CC	-	-	-	-	-	-	-
DD	70	70	70	86	86	86	173
EE	1438	1438	1616	1616	1616	1616	1616
Подсоединение газа ➄	Ду 15	Ду 15	Ду 15	Ду 15	Ду 15	Ду 20	Ду 20
Диаметр шкива двигателя	76	76	76	76	76	76	114
Диаметр шкива вентилятора	279	178	356	254	178	152	254
Диаметр колеса вентилятора	330	330	381	381	381	381	381
Масса, кг	85	85	176	176	190	240	279

➀ Для некоторых моделей, это размер поставляемого перехода для присоединения дымохода.
➁ В моделях от BDP 150 до BDP отверстия (2 на вентиляторе и 2 на корпусе) в моделях BDP 350 и BDP отверстий (2 на вентиляторе и 4 на корпусе). (Указаны диаметры отверстий под шпильки).
➂ Это приблизительный размер для стандартных моторов, плюс 76 мм "для шкива и дополнений двигателей.
➃ Расстояние между монтажным отверстием в корпусе и монтажным отверстием на вентиляторе. На BDP 350 и BDP 400, расстояние от заднего монтажного отверстия в корпусе до монтажного отверстия вентилятора.
➄ Для природного газа, может варьироваться в зависимости от наличия устройств контроля.
