Промышленный локальный газовый воздухонагреватель (стр. 1 )

Промышленный локальный газовый воздухонагреватель

Промышленный локальный газовый воздухонагреватель

Модель
Серийный номер

Руководство по эксплуатации

Для моделей:

PDP 150

PDP 175

PDP 200

PDP 250

PDP 300

PDP 350

PDP 400

Для моделей:

BDP 150

BDP 175

BDP 200

BDP 250

BDP 300

BDP 350

BDP 400

Москва.

Вниманию монтажника: Изучите данное руководство вместе с пользователем.

Вниманию пользователя: Данный воздухонагреватель может быть опасным, как и все газовые приборы, если он не установлен должным образом или неправильно эксплуатируется. Прочтите данную информацию, касающуюся техники безопасности, и инструкции по эксплуатации данного руководства. В особенности Вам следует запомнить, как выключать газ и электричество в Вашем воздухонагревателе в случае аварии. Нарушение правил эксплуатации, указанных в данном руководстве, может привести к несчастному случаю и вывести устройство из строя.

Нельзя хранить или использовать бензин, или другие летучие возгораемые жидкости вблизи этого прибора или подобных ему приборов.

ЧТО ДЕЛАТЬ ЕСЛИ ВЫ ПОЧУВСТВОАЛИ ЗАПАХ ГАЗА:

· Не пытайтесь включить какой-либо прибор.

· Не трогайте электрические выключатели, не пользуйтесь телефоном в Вашем здании.

· Немедленно вызовите газовую службу по телефону 04, воспользовавшись ближайшим телефоном.

· В случае если Вы не можете связаться с газовой службой, звоните в службу пожарной безопасности по телефону 01.

При покупке устройства требуйте заполнения торгующей организацией талона на гарантийный ремонт, проверьте комплектность и товарный вид устройства.

1. ОБЩИЕ УКАЗАНИЯ

► Газовые промышленные, коммунальные воздухонагреватели MODINE предназначены для отопления помещений.

► Перед эксплуатацией устройства внимательно ознакомьтесь с правилами и рекомендациями, изложенными в данном руководстве.

► Нарушение правил эксплуатации, указанных в данном руководстве, может привести к несчастному случаю и вывести устройство из строя.

► Устройство может работать на природном или сжиженном газе

► Уход за аппаратом осуществляет владелец, а профилактическое обслуживание и ремонт выполняет специалист сервисного центра.

Технические характеристики различных моделей

Технические характеристики	Модели с осевым вентилятором
PDP 150	PDP 175	PDP 200	PDP 250	PDP 300	PDP 350	PDP 400
Тепловая мощность, кВт	44,1	51,5	59	73,5	88,2	102,9	117,6
Полезная мощность, кВт	35,3	41,1	47,0	58,8	70,6	82,3	94,1
Расход воздуха, м³/ч	3663	4285	4850	6218	7495	8184	9142
Максимальная высота подвешивания, м	4,88	5,1	4,8	5,8	6,4	6,1	6,4
Длина струи, м	16,7	17,9	16,5	20,4	22,5	21,3	21,04
Макс. Расход газа, м³/ч	4,4	5,1	6,3	7,4	8,8	10,3	11,8
Мощность двигателя, Вт	100	125	125	250	375	570	570

Технические характеристики	Модели с центробежным вентилятором
BDP 150	BDP 175	BDP 200	BDP 250	BDP 300	BDP 350	BDP 400
Тепловая мощность, кВт	44,1	51,5	58,8	73,5	88,2	102,9	117,6
Полезная мощность, кВт	35,3	41,1	47,0	58,8	70,6	82,3	94,1
Расход воздуха, м³/ч	3395	3961	4528	5658	6789	7922	9054
Максимальная высота подвешивания, м	4,27	4,57	3,96	4,88	5,49	5,79	5,79
Длина струи, м	14,94	15,86	14,33	17,69	19,52	20,43	20,74
Макс. Расход газа, м³/ч	4,4	5,1	5,9	7,4	8,8	10,3	11,8

ВНИМАНИЕ:

Большинство стандартных установок имеют напряжение электропитания 110 В

и требуют установки дополнительного понижающего трансформатора 220/110 В

Модели с осевым вентилятором - PDP

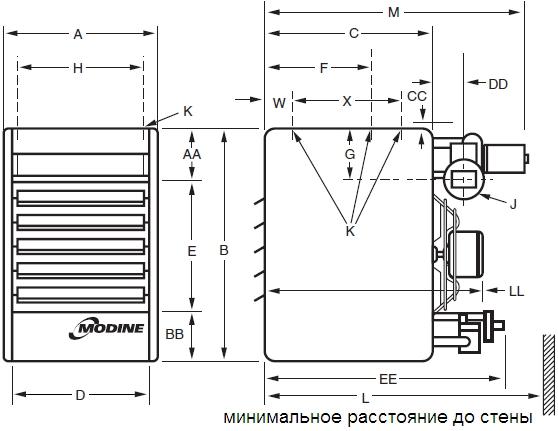

Размеры, мм - PDP➀

СИМВОЛ РАЗМЕРА	НОМЕР МОДЕЛИ PDP
150	175	200	250	300	350	400
A	533	597	651	651	727	854	1016
B	895	895	1022	1022	1022	1022	1022
C	559	559	635	635	635	635	635
D	472	535	589	589	665	792	953
E	508	508	610	610	610	610	610
F	305	305	343	343	356	-	-
G	167	167	191	191	191	191	191
H	441	505	559	559	635	762	924
J ➁	127	127	127	152	152	152	152
K (монтажные отверстия) ➂	9,5	9,5	9,5	9,5	9,5	9,5	9,5
L ➃	910	903	1035	1035	1035	1122	1122
M	757	751	883	883	883	881	970
W	-	-	-	-	-	127	127
X	-	-	-	-	-	406	406
AA	203	203	229	229	229	229	229
BB	184	184	184	184	184	184	184
CC	-	-	-	-	-	-	-
DD	70	70	70	86	86	86	173
EE	775	775	835	835	835	835	835
LL	791	791	886	886	921	902	1029
Подсоединение газа ➄	Ду 15	Ду 15	Ду 15	Ду 15	Ду 15	Ду 20	Ду 20
Диаметр вентилятора	406	457	508	508	559	559	610
Масса, кг	77	80	109	109	122	154	190

➀ Не используйте модели с осевым вентилятором для работы с воздуховодами.
➁ Для некоторых моделей, это размер поставляемого перехода для присоединения дымохода.
➂ В моделях от PDP 150 до PDP отверстия (с возможностью ручной регулировки уровня) в моделях PDP 350 и PDP отверстия. (Указаны диаметры отверстий под шпильки).
