3. ПРИМЕНЕНИЕ И МОНТАЖ

Противопожарная муфта ФЕНИКС ППМ может быть применена в любом здании, которое имеет трубные коммуникации из горючих полимерных труб (РР, РЕ, PVC ), включая:
•  жилые дома (в т. ч. многоквартирные высотные здания);
•  больницы и поликлиники;
•  гостиницы и общежития;
•  аэропорты и вокзалы;
•  торговые центры;
•  промышленные предприятия и т. д.

Противопожарная муфта крепится к стене или потолочному перекрытию, через которые проходит защищаемая труба, при помощи саморезов или дюбелей. Корпус муфты разъемный, что позволяет осуществлять монтаж на уже проложенные трубы. При установке муфты, на предварительно проложенную трубу, корпус жестко крепится к стене или потолочному перекрытию, через которое проходит защищаемая труба, металлическими дюбелями или анкерными болтами. При установке муфты до прокладки труб, корпус может быть установлен с заглублением в перекрытии (или стене) с заделкой проема бетонным раствором.

4. УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Изделие поставляется в картонном коробе. Масса упаковочной единицы не более 15 кг. Транспортировка и хранение при температуре окружающей среды от -50°С до +60°С. Транспортировка может осуществляться всеми видами транспорта, обеспечивающего сохранность тары.

5. ТЕХНИКА БЕЗОПАСНОСТИ

При монтаже и эксплуатации противопожарной муфты не происходит загрязнение окружающей среды, следовательно специальных мер защиты не требуется. К работе допускаются только специально обученный персонал, прошедший инструктаж по ТБ, ОТ, ЭБ и ПБ в соответствии с действующими требованиями и правилами. При монтаже противопожарных муфт применять обычные индивидуальные средства защиты: комбинезоны или халаты, головные уборы, перчатки, очки.

6. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

Противопожарные муфты допускают повторную переустановку в случаях демонтажа трубопроводных коммуникаций. При эксплуатации противопожарной муфты рекомендуется один раз в год осуществлять периодический осмотр:
•  состояния элементов конструкции, на наличие коррозии металлического корпуса и фиксирующего хомута;
•  состояния элементов крепления к стене или перекрытию. В случае ослабления фиксирующего червячного хомута его следует подтянуть.

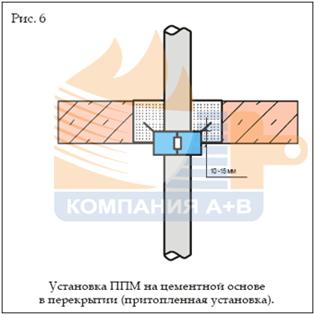

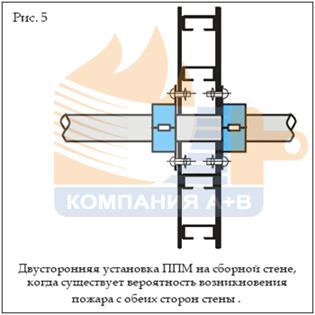

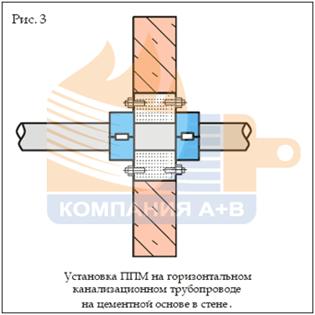

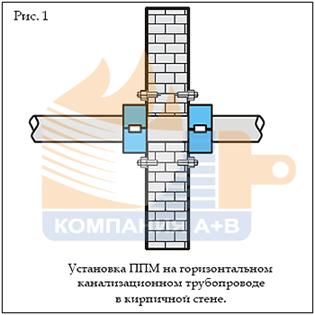

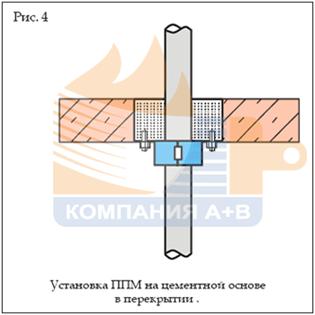

Варианты монтажа противопожарной муфты ФЕНИКС ППМ







Производитель: Эксклюзивный представитель в г. Находка:
ООО "А+В", Россия  ТУ	ИП г. Находка, ул. тел/ E-mail: *****@***ru

1. ОПИСАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ОГНЕЗАЩИТНОГО МАТЕРИАЛА

Огнезащитный термо-расширяющийся состав ФЕНИКС СЕ на водной основе. Область применения
Огнезащитный состав ФЕНИКС СЕ применяется для защиты от огня всех видов кабельной продукции (независимо от рабочего напряжения и материала оболочки кабеля).
ФЕНИКС СЕ применяется для огнезащиты стальных конструкций, по которым проложен кабель или проводка, а также при устройстве кабельных проходок.

2. НОРМАТИВНО-ТЕХНИЧЕСКАЯ БАЗА ТУ . Огнезащитный состав ФЕНИКС СЕ сертифицирован на серийное производство и соответствует требованиям пожарной безопасности, установленным НПБ 238-97.
ТРП - 09/05.1 - я редакция. Технологический регламент по применению огнезащитного состава ФЕНИКС СЕ.
Сертификаты и нормативно-техническая документация предоставляются по запросу.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Срок службы покрытия в закрытых помещениях	30 лет
Расход материала при толщине сухого слоя покрытия 0,5 мм*	0,9 кг/м²
Коэффициент снижения длительно допустимых токов нагрузки, не менее	0,98
Расход материала для оболочки из резины при толщине сухого слоя покрытия 0,7 мм*	1,2 кг/м²

* без учета технологических потерь.

4. СПОСОБ ПРИМЕНЕНИЯ

Условия проведения работ
Работы проводятся при температуре воздуха не ниже +5 ºС и относительной влажности воздуха не более 80%. Проверка и подготовка защищаемой поверхности
Объекты огнезащиты (кабели и конструкции) должны быть обезжиренными, чистыми и сухими. Внимание! Категорически запрещается наносить состав на кабели, имеющие поврежденные участки изоляции, или если сопротивление изоляции не соответствует нормативным требованиям. Нанесение
Покрытие нормативной толщины наносят в один слой при использовании метода безвоздушного распыления или в 3-4 слоя при нанесении кистью с межслойной сушкой 3 часа. Внимание! Перед применением состав ФЕНИКС СЕ следует тщательно размешать механическим способом с использованием низкооборотной дрели с насадкой со скоростью 120-300 об/мин. Допускается разбавление состава теплой водой в количестве не более 5% от массы.

5. УПАКОВКА, МАРКИРОВКА И ХРАНЕНИЕ Огнезащитный состав ФЕНИКС СЕ поставляется в герметично закрытых металлических или пластмассовых ведрах.
Хранить покрытие необходимо в сухом, прохладном помещении при температуре воздуха не ниже +5 ºС.
При складировании следует избегать установки друг на друга более 2-х ведер.
Срок хранения покрытия в заводской упаковке - 1 год с даты изготовления.

6. ТЕХНИКА БЕЗОПАСНОСТИ При проведении работ с составом обеспечить достаточное проветривание. Лица, связанные с применением состава должны быть обеспечены специальной одеждой. При попадании состава на кожу и в глаза тщательно промыть водой.

7.ОЧИСТКА ИНСТРУМЕНТА

Инструмент очищается водой.

ПРОИЗВОДИТЕЛЬ: Эксклюзивный представитель в г. Находка:
ООО "А+В", Россия  ТУ	ИП г. Находка, ул. тел/ E-mail: *****@***ru

1. ОПИСАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ОГНЕЗАЩИТНОГО МАТЕРИАЛА

Огнезащитный термо-расширяющийся состав ФЕНИКС СТВ на водной основе является эффектив­ной огнезащитой стальных строительных конструкций при воздействии теплового потока и пламени. Область применения
ФЕНИКС СТВ предназначен для повышения предела огнестойкости стальных строительных конструкций до 90 минут на всех видах объектов гражданского и промышленного строительства, на действую­щих предприятиях с постоянным пребыванием людей и повышенными требованиями по взрывопожарной безопасности, в помещениях с ограниченной вентиляцией и особыми санитарно-эпидемиологическими требованиями.

2. НОРМАТИВНО-ТЕХНИЧЕСКАЯ БАЗА

ТУ . Огнезащитный состав ФЕНИКС СТВ сертифицирован на серийное производство и соответствует требованиям пожарной безопасности НПБ 236-97. ТРП-12/05 1-я редакция. Технологический регламент по применению огнезащитного состава ФЕНИКС СТВ. Сертификаты и нормативно-технические документы предоставляются по запросу.

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Цвет и внешний вид покрытия	белый, матовая поверхность
Массовая доля нелетучих веществ, %масс	не менее 75%
Срок службы покрытия в закрытых помещениях	не менее 30 лет
Гарантийный срок хранения при температуре от +5ºС до + 40ºС	1 год
Расход для получения покрытия толщиной 1 мм  (без учета технологических потерь)	1,8 кг/м²

Толщина покрытия ФЕНИКС СТВ (мм) в зависимости от требуемого предела огнестойкости
и приведенной толщины металла*

Приведенная толщина металла*		3,4		4,0		5,8 и более
Огнезащитная эффективность или время достижения  критической t 500 °C, мин		30		45		60		30		45		60		90
Толщина сухого слоя, мм		0,50		0,90		1,20		0,40		0,55		1,0		1,80
Расход состава, кг/м²		0,90		1,62		2,16		0,72		0,99		1,8		3,24

·  Приведенная толщина металла - отношение площади поперечного сечения металлической конструкции к обогреваемой части ее периметра.

3. СПОСОБ ПРИМЕНЕНИЯ

Подготовка поверхности к покрытию
Стальные огрунтованные конструкции должны быть чистыми, сухими и, при необходимости, обезжиренными.
Для обезжиривания поверхности следует использовать сольвент или уайт-спирит. Также допустимо использовать жидкие щелочные моющие средства. Стальные конструкции без антикоррозийного покрытия должны быть тщательно очищены от ржавчины и грязи (желательно при помощи пескоструйной установки) и покрыты антикоррозийной грунтовкой в соответствии со СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».
Выбор вида антикоррозийной грунтовки производится по рекомендации специалистов компании «А+В».

Условия проведения работ
Работы проводятся при температуре воздуха не ниже +5°С и относительной влажности воздуха 80%.

Методы нанесения
Огнезащитный состав ФЕНИКС СТВ наносится методом безвоздушного распыления агрегатами высокого (180-250 бар) давления поршневого типа производства Graco или Wagner.
Допускается использовать кисть или валик при нанесении на небольших площадях и в труднодоступных местах.
Внимание: перед применением состав ФЕНИКС СТВ следует тщательно размешать механическим способом с использованием низкооборотной дрели с насадкой со скоростью 120-300 об./мин. Состав готов к использованию в том виде, в каком он поставляется изготовителем. Состав наносится послойно. Оптимальная толщина одного мокрого слоя при нанесении методом безвоздушного распыления может составлять 0мм. Время межслойной сушки при температуре +20°С должно составлять не менее 3 часов.

Защита от воздействия неблагоприятных факторов
Для придания необходимого цвета, защиты от воздействия окружающей и агрессивной сред на сухой слой ФЕНИКС СТВ можно нанести покрывной материал. Выбор покрывного материала для различных условий эксплуатации покрытия производится совместно со специалистами компании «А+В».

Контроль качества покрытия
Контроль качества нанесенного покрытия осуществляется визуальным осмотром, а толщину сухого слоя рекомендуется измерять неразрушающим методом толщиномерами индукционного типа eXacto или MiniTest, производитель ELECTRO PHYSIK (Германия). Измерение толщины слоя свеженанесенного состава производится толщиномером сырого слоя.

5. УПАКОВКА, МАРКИРОВКА И ХРАНЕНИЕ

Огнезащитный состав ФЕНИКС СТВ упаковывается в пластиковые или металлические ведра по 25 кг. Состав следует хранить в закрытых складских помещениях при температуре окружающей среды от +5°С до +40°С. При складировании следует избегать установки друг на друга более 3-х ведер.

Срок хранения состава в заводской упаковке 1 год.



6. ТЕХНИКА БЕЗОПАСНОСТИ

Огнезащитный состав ФЕНИКС СТВ упаковывается в пластиковые или металлические ведра по 25 кг. Состав следует хранить в закрытых складских помещениях при температуре от +5°С до +40°С. При складировании следует избегать установки друг на друга более 2-х ведер.
Срок хранения состава в заводской упаковке 1 год.

6. ТЕХНИКА БЕЗОПАСНОСТИ

Состав при хранении и работе не выделяет вредные для здоровья человека вещества, не раздражает кожу и слизистые оболочки. При попадании состава в глаза необходимо промыть их водой.

7. ОЧИСТКА ИНСТРУМЕНТА

Инструмент очищается водой сразу же после окончания работы.

ПРОИЗВОДИТЕЛЬ: Эксклюзивный представитель в г. Находка:
ООО "А+В", Россия  ТУ	ИП г. Находка, ул. тел/ E-mail: *****@***ru

1. ОПИСАНИЕ ПРОДУКТА И ОБЛАСТЬ ПРИМЕНЕИЯ ОГНЕЗАЩИТНОГО МАТЕРИАЛА

Огнезащитный термо-расширяющийся состав ФЕНИКС СТС на органической основе является эффективной огнезащитой стальных строительных конструкций при воздействии теплового потока и пламени. Состав выпускается белого цвета.

Область применения
ФЕНИКС СТС предназначен для повышения предела огнестойкости стальных строительных конструкций до 90 минут на всех видах объектов гражданского и промышленного строительства.

2. НОРМАТИВНО-ТЕХНИЧЕСКАЯ БАЗА

ТУ . Огнезащитный состав ФЕНИКС СТС сертифицирован на серийное производство и соответствует требованиям пожарной безопасности НПБ 236-97.

ТРП-11/05 1-я редакция. Технологический регламент по применению огнезащитного состава ФЕНИКС СТС.

Сертификаты и нормативно-технические документы предоставляются по запросу.

3. СПОСОБ ПРИМЕНЕНИЯ

Подготовка поверхности к покрытию
Стальные загрунтованные конструкции должны быть чистыми, сухими и, при необходимости, обезжиренными. Для обезжиривания поверхности следует использовать сольвент или уайт-спирит. Также допустимо использовать жидкие щелочные моющие средства. Стальные конструкции без антикоррозийного покрытия должны быть тщательно очищены от ржавчины и грязи (желательно при помощи пескоструйной установки) и покрыты антикоррозийной грунтовкой в соответствии со СНиП 2.03.11-85 «Защита строительных конструкций от коррозии». Выбор вида антикоррозийной грунтовки производится по рекомендации специалистов компании «А+В». Адгезия грунтовочного слоя к металлической поверхности должна быть не менее 2 баллов по ГОСТ 15140 (метод решетчатых надрезов).

Условия проведения работ
Работы проводятся при температуре воздуха не ниже +5°С и относительной влажности воздуха, не более 85%.

Методы нанесения
Огнезащитный состав ФЕНИКС СТС наносится методом безвоздушного распыления агрегатами высокого (180-250 бар) давления поршневого типа производства Graco или Wagner. Допускается использовать кисть или валик при нанесении на небольших площадях и в труднодоступных местах.

Внимание: перед применением состав ФЕНИКС СТС следует тщательно размешать механическим способом с использованием низкооборотной дрели с насадкой со скоростью 120-300 об/мин. Состав готов к использованию в том виде, в каком он поставляется изготовителем. Состав наносится послойно. Максимальная толщина одного мокрого слоя при нанесении методом безвоздушного распыления должна быть не более 0,7-0,8 мм. Время межслойной сушки при температуре +20°С должно составлять не менее 12 часов.

Защита от воздействия неблагоприятных факторов
Для придания необходимого цвета, защиты от воздействия окружающей и агрессивной сред на сухой слой ФЕНИКС СТС можно нанести покрывной материал.
Выбор покрывного материала для различных условий эксплуатации покрытия производится совместно со специалистами компании «А+В».

Контроль качества покрытия
Контроль качества нанесенного покрытия осуществляется визуальным осмотром, а толщину сухого слоя рекомендуется измерять неразрушающим методом толщиномерами индукционного типа eXacto или MiniTest, производитель ELEKIRO PHYSIK (Германия). Измерение толщины слоя свеженанесенного состава производится толщиномером сырого слоя.

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Цвет и внешний вид покрытия	белый, матовая поверхность
Массовая доля нелетучих веществ, % масс	80 %
Срок службы покрытия	10-30 лет
Гарантийный срок хранения при температуре от +5 °C до +40 °C	1 год
Расход для получения покрытия толщиной 1 мм  (без учета технологических потерь)	1,6 кг/м²

Толщина покрытия ФЕНИКС СТС (мм) в зависимости от требуемого предела огнестойкости и приведенной толщины металла*

Приведенная толщина металла*, мм		3,4		4,0		5,8 и более
Огнезащитная эффективность или время достижения критической температуры 500 °C, мин		30		45		60		30		45		60		90
Толщина сухого слоя, мм		0,50		0,90		1,20		0,40		0,55		1,0		1,80
Расход состава, кг/м²		0,80		1,44		1,92		0,64		0,88		1,6		2,88

*Приведенная толщина металла - отношение площади поперечного сечения металлической конструкции к обогреваемой части ее периметра.

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Огнезащитный состав ФЕНИКС СТС упаковывается в герметично закрытые металлические ведра по 25 кг. Хранить состав необходимо в сухом, прохладном помещении при температуре не ниже 0°С.

При складировании следует избегать установки друг на друга более 2-х ведер.

Допускается кратковременное (до 5 суток) хранение и транспортирование состава при отрицательных температурах до (-10°С).

Срок хранения состава в заводской упаковке 1 год с даты изготовления.

6. ТЕХНИКА БЕЗОПАСНОСТИ

Состав содержит органический растворитель. При проведении работ с составом необходимо обеспечить достаточное проветривание. Лица, связанные с применением состава должны быть обеспечены специальной одеждой. При попадании состава на кожу и в глаза тщательно промыть водой.

7. ОЧИСТКА ИНСТРУМЕНТА

Инструмент очищается уайт-спиритом.

ПРОИЗВОДИТЕЛЬ: Эксклюзивный представитель в г. Находка:
ООО "А+В", Россия  ТУ	ИП г. Находка, ул. тел/ E-mail: *****@***ru
