Спекон Ассистент СК-602. Руководство пользователя (стр. 5 )

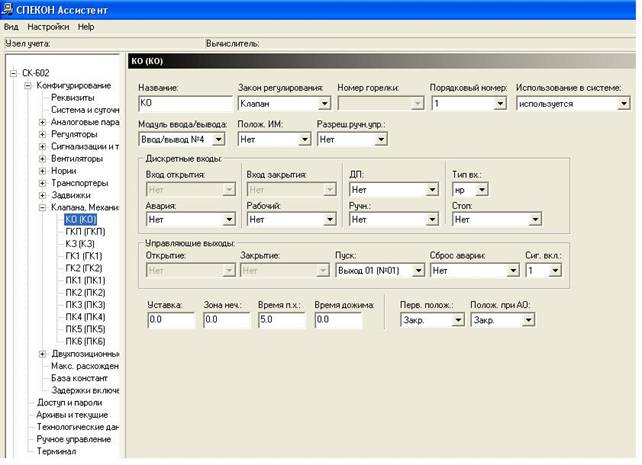

Наименование	Описание	Варианты настроек
Название	присваивается название механизма
Закон регулирования	выбирается закон регулирования
Номер горелки	присваивается номер горелки с которым работает механизм
Порядковый номер	присваивается последовательность в которой будет выводиться механизм в контроллере
Использование в системе	присваивается принадлежность механизма к данной базе данных
Модуль ввода/вывода	присваивается номер ввода/вывода
Положение ИМ
Пуск от питания	происходит пуск механизма по включению питания	да нет
Регулируемый параметр
Отключать при работе на газе	если стоит галочка, то при работе на газе данное устройство не работает
Отключать при работе на мазуте	если стоит галочка, то при работе на мазуте данное устройство не работает
Дискретные входы
Вход открытия
Вход закрытия
Тип вх
Авария
Рабочий
Ручн
Стоп
Управляющие выходы
Открытие
Закрытие
Пск
Сброс аварии
Сигнализация включена
Другие настройки
Уставка
Зона нечувствительности
Время п. х.
Время дожима
Перв полож
Полож пр АО

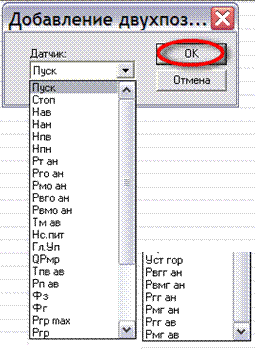

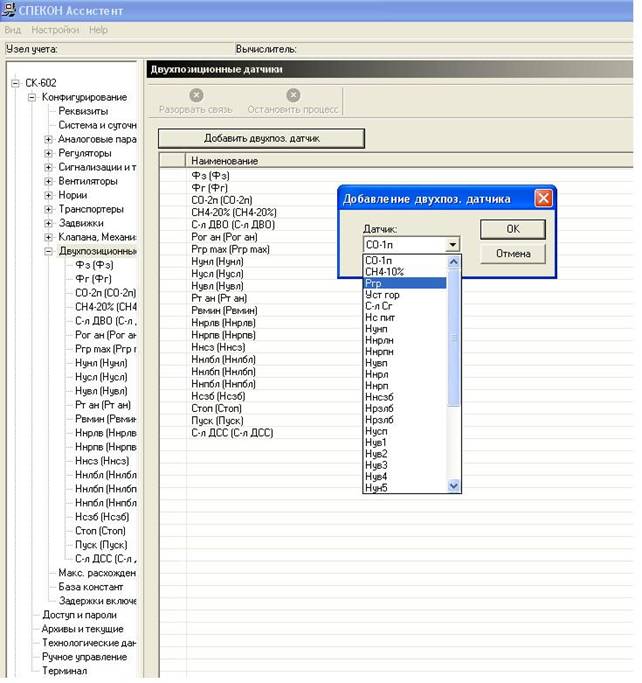

3.1.11  Двухпозиционные датчики

Наименование	Описание
Пуск	дистанционный сигнал ПУСК зерносушилки
Стоп	дистанционный сигнал СТОП зерносушилки
Фз	факел запальника
Фг	факел горелки
СО-1п	1-й порог загазованности по СО
СО-2п	2-й порог загазованности по СО
СН4-10%	10% загазованность по СН4
СН4-20%	20% загазованность по СН4
С-л ДВО	дистанционный временный останов
Рт ан	разрежение в топке котла
Ргр	датчик нижний опрессовки газовых клапанов
Ргр max	датчик верхний опрессовки газовых клапанов
Рог ан	датчик 30% давления газа перед газовым блоком
С-л Сг
С-л ДСС	дистанционный сигнал снятия звуковой сигнализации
Нс по пит	сигнал пропадания питания
Нув1 – Нув4	датчик верхнего уровня силоса сухого зерна
Нун5 – Нун8	датчик нижнего уровня силоса сырого зерна
Нунл	датчик уровня зерна в шахте слева min
Нунп	датчик уровня зерна в шахте справа min
Нусл	датчик уровня зерна в шахте слева средний
Нусп	датчик уровня зерна в шахте справа средний
Нувл	датчик уровня зерна слева max
Нувп	датчик уровня зерна справа max
Ннлбл	датчик уровня зерна в башмаке нории рециркуляционного зерна слева
Ннлбп	датчик уровня зерна в башмаке нории рециркуляционного зерна справа
Ннпбл	датчик уровня зерна в
Ннпбп	датчик уровня зерна в
Нсзб	датчик уровня зерна в
Ннсз	датчик уровня зерна в нории сухого зерна
Ннрлв	датчик уровня зерна в нории рециркуляционного зерна слева
Ннрпв	датчик уровня зерна в нории рециркуляционного зерна справа
Ннрлн	датчик уровня зерна в
Ннрпн	датчик уровня зерна в

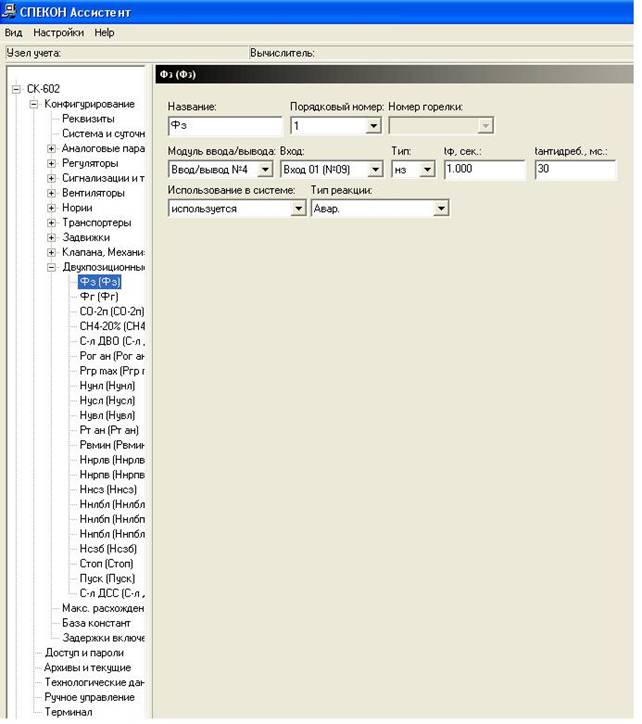

Наименование	Описание	Варианты настроек
Название	присваивается название датчика (до 6-ти символов)
Порядковый номер	присваивается порядковый номер вывода датчика в контроллере
Модуль ввода/вывода	присваивается номер модуля к которому подключается датчик
Вход	присваивается номер входа модуля к которому подсоединяется датчик
Тип	присваивается тип контакта датчика	нз нр
tф	время фильтрации
t антидреб	время антидребезга
Использование в системе	присваивается принадлежность датчика к данной базе данных
Тип реакции

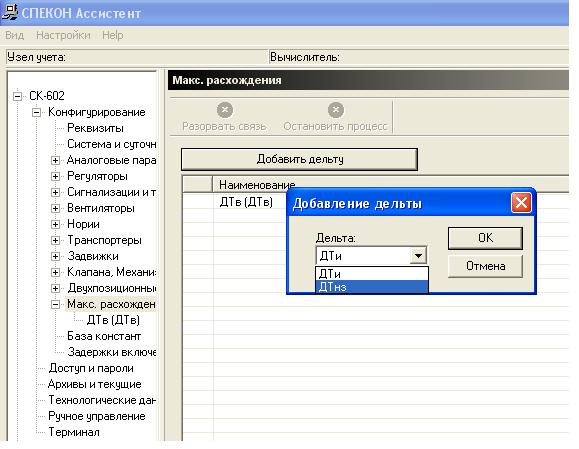

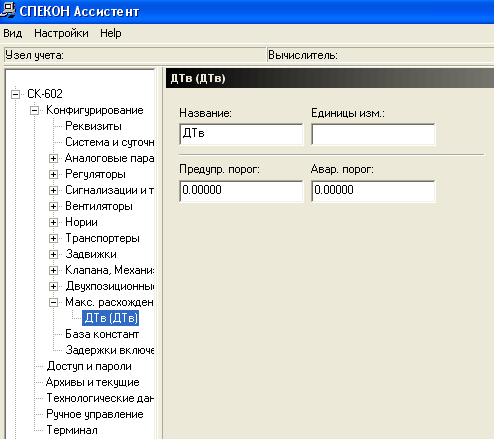

3.1.12  Максимальные расхождения

Наименование	Описание
ДТв
ДТи
ДТнз
