64 – канальный электронный коммутатор давлений

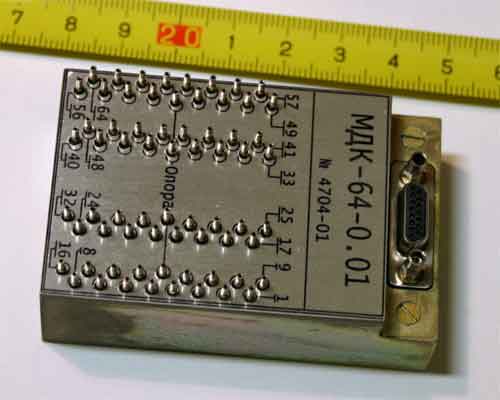

МДК-64

64 – канальный электронный коммутатор давлений

МДК-64 – модуль давлений компенсированный, содержит 64 чувствительных элементов типа ИПД – 9, соответственно числу подводимых точек давления, быстродействующий электронный коммутатор со скоростью опроса 20 кГц, измерительный усилитель сигнала пропорционального давлению с выходным сигналом ± 10В, измерительный усилитель сигнала температуры с каждого чувствительного элемента, схему управления для переключения электронного коммутатора.

Стабильность измерительных характеристик поддерживается за счет аппаратной схемы термокомпенсации коэффициента преобразования, конструктивных особенностей установки чувствительных элементов и цифрой температурной коррекции характеристик при условии работы МДК-64 в составе системы измерений.

Измеряемые давления подаются на модуль через штуцера Ø 1 мм, 64 рабочих и 4 опорных точки. Электрические сигналы подключаются через разъем типа Molex Micro D MOL 9024.

МДК-64

СПЕЦИФИКАЦИЯ

МДК – 64 – Х. ХХ – модуль давлений компенсированный,

[Х. ХХ] – диапазон в МПа.

● Число рабочих точек [шт.] – 64 (4х16).

● Число опорных точек [шт.] – 4.

● Диапазон давлений [МПа] – ±0.1, ±0.04, ±0.01.

максимально допустимое давление [МПа] – 0.3, 0.12, 0.04.

● Выходные сигналы [В]:

– давления – ±10;

– температуры – 1÷3;

– напряжения питания – 5.

● Скорость опроса коммутатора первой ступени (управление 6 разрядов, ТТЛ уровень) [кГц] – 20 .

● Напряжения питания:

+15[В] (110мА) ± 1%;

±15[В] (100мА) ± 1%;

+5[В] (300мА) ±0.01%.

● Пневматический вход: Ø1мм. (внутренний Ø0.6мм.).

● Температурный диапазон: -20 ÷ +60ºС.

● Измеряемая среда: воздух, неагрессивные газы.

● Выходной разъем: Molex Micro D MOL 9024.

● Вес [кг]: 0.550.

МДК-64

Статическая точность и температурные хартеристики

Дипазон [МПа.]	Погрешность (1) [%]	Темпер. дрейф нуля [±%.П. Ш./Сº]	Темпер. дрейф коэфф. [±%.П. Ш./Сº]
Тип.	Макс.	Тип.	Макс.	Тип.	Макс.
±0.1	0.1	0.2	0.01	0.015	0.01	0.02
±0.04	0.15	0.3	0.01	0.025	0.015	0.03
±0.01	0.2	0.4	0.02	0.04	0.02	0.04

1.  Включает гистерезис, повторяемость для постоянной температуры, при аппроксимации функции преобразования полиномом 3 порядка.

Контакты электрического разъема.

№ Конт.	Наименование	№	Наименование
1	А0	9	- Uпит. дат.
2	А1	10	Общий
3	А2	11	Uвых.
4	А3	12	А5
5	А4	13
6	+15 В	14	Uп. обр. связь
7	-15 В	15	Uтемп.
8	+Uпит. дат.
