ПАСПОРТ.
Теплица каркасная из оцинкованной квадратной трубы 20х20 мм.
«ТРИУМФ - мини»
Теплица предназначена для выращивания садово-огородных культур в защищённом грунте в весенне-летний период.
Теплица изготовлена с учётом опыта эксплуатации тепличных конструкций различных производителей, в конструкции устранены слабые узлы соединений, уменьшено их количество, увеличена несущая способность дуг, увеличен внутренний объём.
Для простоты сборки торцевые части теплицы изготовлены целиком, с вмонтированными форточкой и дверью в обоих торцах.
Сборка теплицы и покрытие её поликарбонатом в среднем (в зависимости от длины) занимает от 3 до 5 часов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Теплица имеет ширину 2,1 м и высоту в коньковой части 1,95 м, длина 4, 6, 8, 10м и т. д.
Высота дверного проема с форточкой 2,1 м, ширина 0,8м. Высота форточки 0,49 м, ширина 0,8м.
ИЗГОТОВЛЕНИЕ ФУНДАМЕНТА
Для установки теплицы на землю предусмотрены 2 варианта:
1 вариант (рис №1). Оптимальный вариант изготовления фундамента – это деревянный брус различного сечения 100 х 100, 100 х 150 или 150 х 150 мм х мм, пропитанный антисептиком. Антисептик увеличивает срок эксплуатации фундамента. При этом основание теплицы изолировано от земли и не подвержено коррозии от удобрений. Деревянный фундамент так же служит балластом, что делает теплицу ветроустойчивой.
Теплица к фундаменту крепится с помощью саморезов или гвоздей длиной 100-120 мм.
При сооружении деревянного фундамента рекомендуем использовать водяной уровень, чтобы получился горизонтальный прямоугольник с нулевой отметкой по уровню. Диагонали прямоугольника должны быть между собой равны. При установке теплицы фундамент устанавливается по осевым размерам. Осевые размеры – это габариты теплицы, например ширина 2,1 м, длина 4, 6, 8 и т. д. м. Если Вы хотите установить высокую теплицу, то брус можно положить в 2 – 3 ряда.

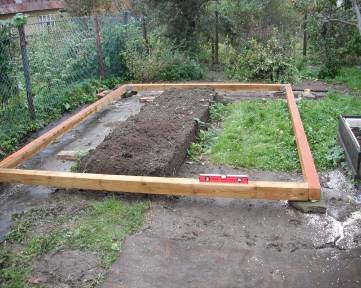

Рис №1. Изготовление деревянного фундамента.
2 вариант. Дополнительно к комплекту каркаса теплицы можно приобрести специальные т-образные ножки, которые крепятся к дугам на углах каркаса, а также к дугам в середине теплицы на саморезах через отверстия в ножках. Это точечный фундамент. Вы просто закапываете ножки в землю утрамбовав грунт или заливаете цементный раствор.
СБОРКА КАРКАСАТЕПЛИЦЫ.
Каркас теплицы состоит из пяти элементов:
1). Торец. Поставляется цельным с вмонтированными дверью и форточкой, с необходимыми отверстиями для крепления продольных стяжек.
2). Дуга. Поставляется цельной с необходимыми отверстиями для крепления продольных стяжек.
3). Продольная стяжка торцевая. Длина стяжки 1980мм.
4). Продольная стяжка каркаса. Длина стяжки 2000мм.
5). Раскос торцевой. Длина раскоса 1490 мм.
К торцу теплицы с помощью саморезов 4,2х35 и уголка с отверстиями прикрепим продольные стяжки торцевые в основании торца (рис. №2) и продольные стяжки каркаса (рис. №3). Стяжки торцевые устанавливаются только в основании торца, какой длины не была бы теплица их всегда только четыре.
Рис. №2 Рис. №3
Затем через отверстия в середине стяжек и в дуге с помощью винтов М5х60 и гаек М5 скрепляем стяжки и дуги (рис. №4).
Рис. №4.

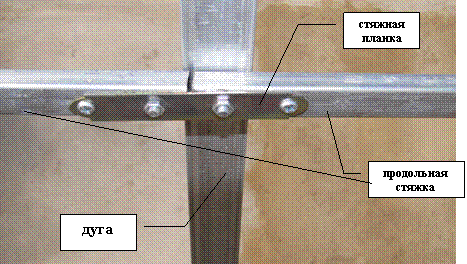

Далее устанавливаем очередную дугу и крепим к стяжке стяжную планку через винт М5х60 и гайку М5, а к стяжной планке через винт М5х30 и гайку М5 крепим очередную продольную стяжку рис. № 5. Стяжную планку крепим винтами через два средних отверстия, через крайние отверстия фиксируем саморезами по металлу.
 |
Рис. №5.
