Серия CONTROL-PRO “S” (стр. 4 )

Cpro “S0” со “слепой” панелью	Cpro “S0” встроенный	Cpro “S1” со “слепой” панелью	Cpro “S1” встроенный
CPU	Микроконтроллер.	16 бит	16 бит	16 бит	16 бит
Частота генератора.	16 МГц	16 МГц	16 МГц	16 МГц
Флэш-память для хранения программ.	128К	128К	128К	128К
Память хранения данных RAM.	6K	6K	6K	6K
A/D преобразователь.	8 10-битных каналов.	8 10-битных каналов.	8 10-битных каналов.	8 10-битных каналов.
Шина связи Внешней CAN (дополнительная плата)	Количество.	1	1	0	0
Тип.	CAN V2.0B оптоизолированный.	CAN V2.0B оптоизолированный.
Физический уровень.	2 провода + общий провод (ISO 11898).	2 провода + общий провод (ISO 11898).
Скорость передачи в бодах (макс. длина 1000 м.).	20К	20К
Скорость передачи в бодах (макс. длина 400 м.).	50К	50К
Скорость передачи в бодах (макс. длина 200 м.).	125К	125К
Скорость передачи в бодах (макс. длина 40 м.).	500К	500К
Соединитель.	Быстроразъемные терминалы.	Быстроразъемные терминалы.
Замечание: Скорость передачи в бодах может быть установлена с использование двух джамперов. Замечание: Физический уровень CAN содержит кабель из двух перекрученных пар (обе с общим экраном и без общего экрана). Первый и последний элементы системы должны иметь вставленный нагрузочный резистор шины (Номинальное сопротивление нагрузочного резистора должно быть 120 Ом).
Серийная связь RS485 (UART2) (дополнительная плата).	Количество.	1	0	1	0
Тип.	RS485 опто изолированный.		RS485 опто изолированный.
Физический уровень.	2 провода + общий провод.		2 провода + общий провод.
Скорость передачи в бодах (макс. длина 1000 м.).
Соединитель.	Быстроразъемные терминалы.		Быстроразъемные терминалы.
Замечание: Скорость передачи в бодах может быть установлена с помощью параметров. Замечание: Физический уровень из перекрученной пары (обе с общим экраном и без общего экрана). Номинальное сопротивление нагрузочного резистора должно быть 120 Ом.
Серийная связь RS485 (UART2) (дополнительная плата).	Количество.	1	0	1	0
Тип.	RS232 опто - изолированный.		RS232 опто- изолированный.
Физический уровень.	Tx, Rx + 2 сигнала для управления модемом + общий провод.		Tx, Rx + 2 сигнала для управления модемом + общий провод.
Скорость передачи в бодах (макс. длина 1000 м.).
Соединитель.	D-образный 9 контактный штекер.		D-образный 9 контактный штекер.

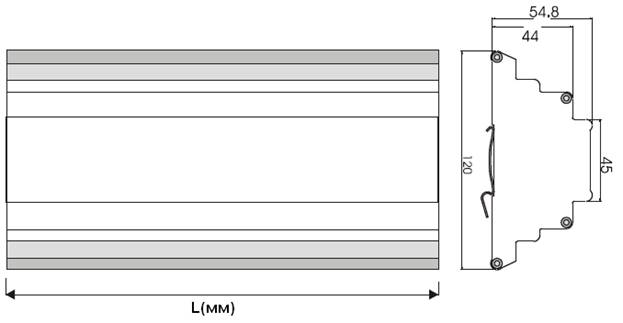

6.5 Размеры.

На данном чертеже показаны размеры Control Pro “S” в миллиметрах.

В версии со встроенным импульсным источником электропитания, занимаемая площадь соответствует расположению 14 DIN модулей; т. е. L=245мм.

В версии с внешним источником электропитания, занимаемая площадь соответствует расположению 13 DIN модулей; т. е. L=227.5мм.

7 Электрическая схема.

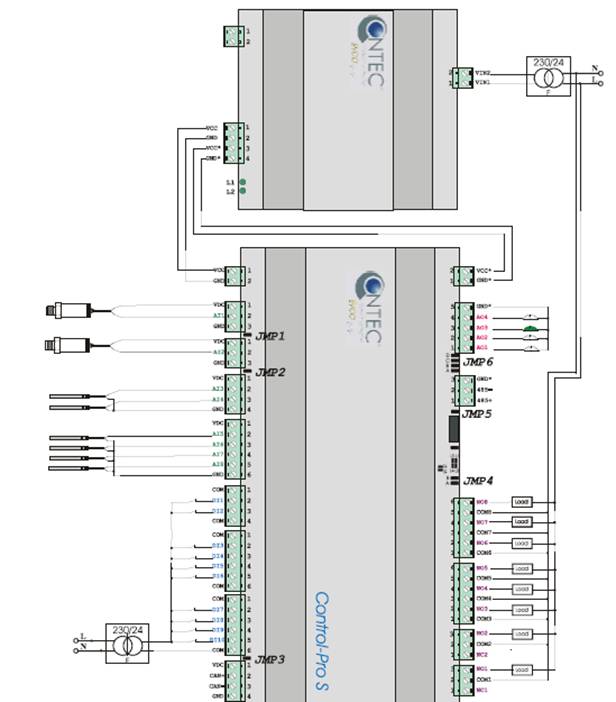

7.1 Общая схема электрического соединения №1.

На схеме приведен пример Control Pro “S” с расширением Вход/Выход, питаемым от модуля Control Alim:

(Замечание: Можно использовать один трансформатор для подведения основного электропитания и для питания цифровых входов со вторичной обмотки).

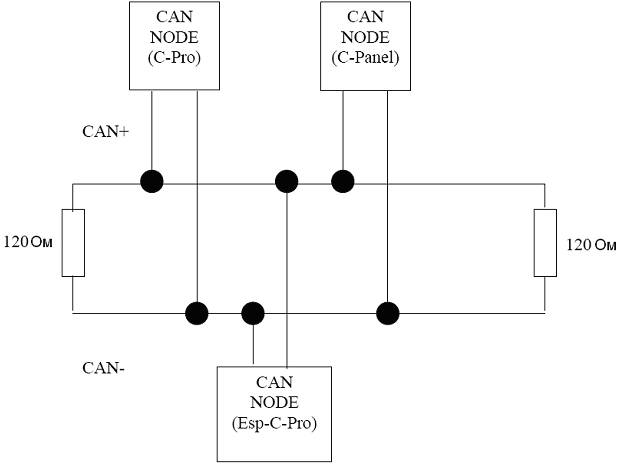

7.2 Соединение сети CAN.

Control Prom может быть соединен с другими контроллерами, с модулями расширения и с одним или более терминалами при помощи внутреннего или внешнего серийного порта CAN. Шина CAN использует стандарт ISO 11898, уравновешенный двухпроводной канал связи, похожий на описываемый стандартом RS-485. Нагрузочный резистор с рекомендуемым номиналом 120-124 Ом должен быть установлен на каждом из концов сети.

Если соединения установлены через внутреннюю шину CAN, то возможно подвести электропитание к пользовательскому терминалу, используя 4-х терминальный соединитель, в соответствии со следующей таблицей:

CONTROL PRO	Терминал (т.е. CONTROL PANEL)
YA 1 (VDC)	PA 1 (VDC)
YA 2 (CAN+)	PA 2 (CAN+)
YA 3 (CAN-)	PA 3 (CAN-)
YA 4 (GND)	PA4 (GND)

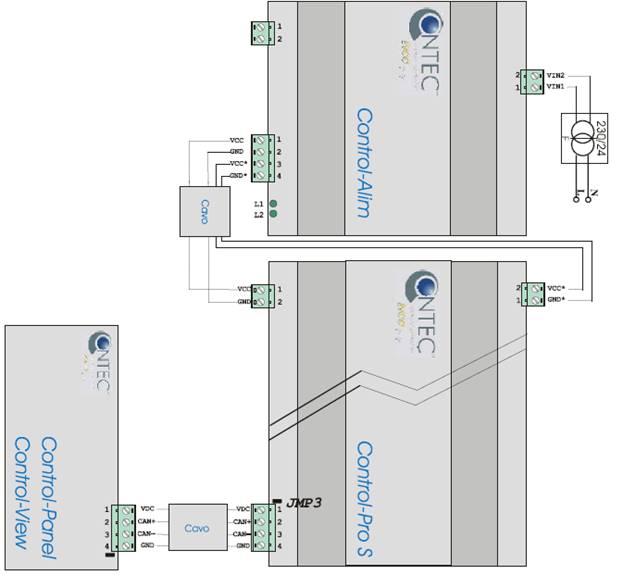

7.3 Общая схема электрического соединения №2.

На схеме приведен пример соединения Control Pro “S” с использованием внешнего модуля импульсного источника электропитания и пользовательского интерфейса Control Panel или Control View (стандартного исполнения):

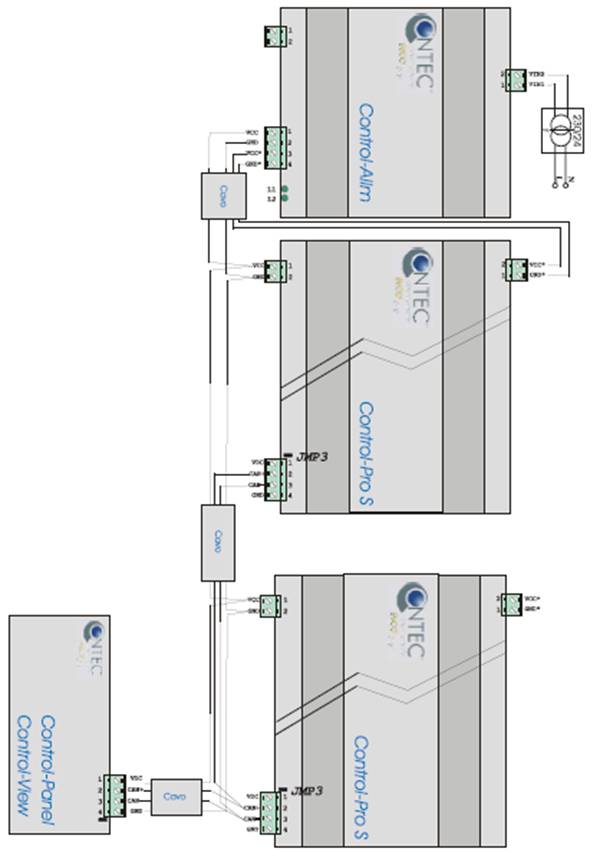

7.4 Общая схема электрического соединения №3.

На схеме приведен пример соединения Control Pro “S” с использованием внешнего модуля импульсного источника электропитания, расширения Control Pro и пользовательского интерфейса Control Panel или Control View: (Замечание: только первый и последний элементы системы должны иметь вставленный джампер).
