Технические условия (стр. 1 )

ОКПГруппа Ж34

УТВЕРЖДАЮ

Директор

_______________________

«_________»_________________ 2010 г.

ПАНЕЛИ СТАЛЬНЫЕ ТРЕХСЛОЙНЫЕ

С УТЕПЛИТЕЛЕМ

Технические условия

ТУ _____________________

(Вводятся впервые)

Срок введения с

РАЗРАБОТАНО

Начальник по производству

________________________

«________»__________________ 2010 г.

ТУ_________________________

Настоящие технические условия распространяются на панели стальные трехслойные с утеплителем (далее - панели).

Панели предназначены для использования в качестве ограждающих конструкций наружных стен, перегородок и кровли при строительстве, ремонте, реконструкции жилых зданий, производственных и иных сооружений; включая учреждения образования, культуры, отдыха, спорта, холодильные камеры, цеха переработки и производства продуктов питания, склады, а также помещения для содержания животных, эксплуатируемых в неагрессивных и слабоагрессивных средах при температуре наружной поверхности от -70 до +75оС, температуре внутренней поверхности до +30оС, относительной влажности воздуха в помещениях не более 60%.

Все требования ТУ являются обязательными.

Условное обозначение панелей должно включать: наименование и назначение, тип утеплителя и его марку; толщину, длину, ширину в мм, вид замка; в числителе: толщину верхнего листа обкладки в мм и вид его профильной накатки, код каталога и цвет покрытия, вид декоративного покрытия; в знаменателе: толщину нижнего листа обкладки в мм и вид его профильной накатки, код каталога и цвет покрытия, вид декоративного покрытия; обозначение ТУ.

Для защиты от повреждений лакокрасочного покрытия при погрузке, разгрузке, транспортировке и монтаже на лицевые стороны панелей наносится защитная пленка, которая снимается сразу после монтажа.

Схема обозначения панелей приведена в приложении 1.

Пример записи продукции при заказе:

ПСС М(ТехноРуф Н30)150х6000х1200ZL 0,7В RAL7004 PVDF __

0,45Т RAL3003 Полиэфир

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Основные параметры и характеристики.

1.1.1. Панели должны соответствовать требованиям настоящих технических условий, ГОСТ 21562 и изготавливаться по конструкторской и технологической документации, утвержденной в установленном порядке.

1.1.2. Панели по конструктивному решению бескаркасные и должны состоять из профилированных листов обкладки и утеплителя и различаются по типам:

ПСС М - панели трехслойные стальные стеновые, с утеплителем из минеральной ваты;

ПСС П - панели трехслойные стальные стеновые, с утеплитель из пенополистирола (пенопласта);

ПСС Э – панели трехслойные стеновые стальные, с утеплителем из экструзионного пенополистирола;

ПСК М – панели трехслойные стальные кровельные, с утеплителем из минеральной ваты;

ПСК П – панели трехслойные стальные кровельные, с утеплителем из пенополистирола (пенопласта);

ПСК Э - панели стальные кровельные, с утеплителем из экструзионного пенополистирола.

Конструктивные схемы панелей и профилей приведены на рис. 1 и 2.

В стеновых панелях применяются два вида замка: «зет лок», обозначается - ZL или со скрытым креплением «секрет фикс», обозначается – SF, в кровельных панелях применяется замок кровельный, обозначается - К смотри рис.1 и рис 2.

1200

1200

1200

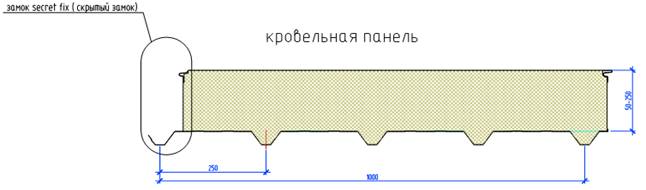

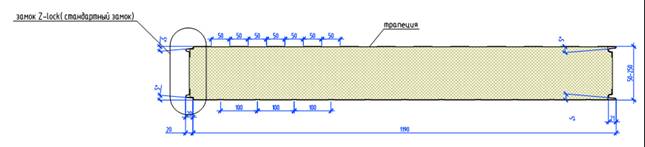

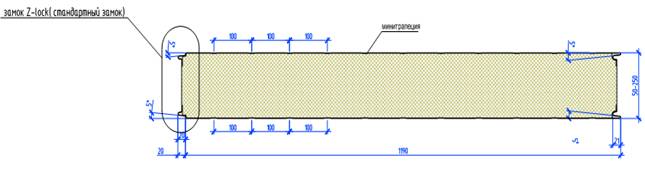

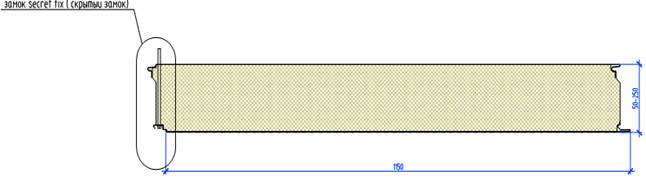

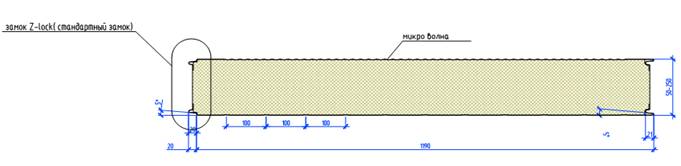

Рис.1. Схема панелей стеновых и кровельной.

Рис. 2. Профили листов обкладки: 1 – «Т» трапеция; 2 – «Г» гладкий; 3 – «М» микроребрение; 4 – «В» V образная канавка; 5 – «Р» рельеф; 6 – «К» кровельный.

1.1.3. Основные размеры панелей по типам должны соответствовать указанным в таблице 1.

Таблица 1. Основные размеры панелей

Наименование, назначение, тип утеплителя	Размеры панелей, мм
толщина, Н*	длина, L	ширина, В**
ПСС М	50; 80; 100; 120; 150;180; 200;250; 300	500÷ 12000	1200, 1150
ПСС П	50; 80; 100; 120; 150;180; 200;250; 300	500÷ 12000	1200, 1150
ПСС Э	50; 80; 100; 120; 150;180; 200;250; 300	500÷ 12000	1200 , 1150
ПСК М	50; 80; 100; 120; 150;180; 200;250; 300	500÷ 12000	1000
ПСК П	50; 80; 100; 120; 150;180; 200;250; 300	500÷12000	1000
ПСК Э	50; 80; 100; 120; 150;180; 200;250; 300	500÷12000	1000

Примечание: * Толщина панели может изменяться по согласованию с заказчиком.

** В панелях стеновых шириной 1150 применяется замок со скрытым креплением «секрет фикс» - SF. Панели толщиной 50 мм с замком «секрет фикс» - SF не изготавливаются.

Панели могут изготавливаться по согласованию с заказчиком двухслойными.

1.1.4. Цвет декоративного покрытия поверхностей панелей определяется по каталогу RAL и указывается при заказе, допускается согласование цвета по образцам.

1.1.5. Разрушающая нагрузка панелей при поперечном изгибе должна быть не менее указанной в конструкторской документации. Панели толщиной свыше 80 мм должны выдерживать ветровую нагрузку 48 кгс/м2, снеговую нагрузку 240 кгс/м2 по СНиП 2.01.07-85, для условий региона Красноярск-Норильск.

Справочные характеристики прочности панелей приведении в приложении 2.

ТУ

1.1.6. Допускаемые отклонения размеров панелей от номинальных не должны превышать указанные в таблице 2.

Таблица 2. Допускаемые отклонения размеров панелей.

Длина панели	Отклонения размеров, мм
по длине	по ширине	по толщине
до 7200	± 6,0	± 1,5	± 3,0
свыше 7200	± 8,0	± 2,5	± 3,0

1.1.7. Панели должны быть обрезаны под прямым углом. Допустимая непрямоугольность, ± 3 мм по высоте, ширине и длине панели.

1.1.8. Непрямолинейность продольных кромок листов должна быть в переделах поля допуска на ширину панели.

1.1.9. Смещение кромок металлических листов относительно друг друга более 3 мм в панелях не допускается.

1.1.10. Неплоскостность панелей, мм:

- по полю не более 2,0;

- по кромке не более 1,0.

1.1.11. По признакам внешнего вида в панелях не допускаются:

- не соответствие цвета защитного покрытия;

- повреждения (вмятины и вырывы) утеплителя по боковым и торцевым граням глубиной более 15 мм и площадью более 10 см2;

- отслоения и повреждения защитного покрытия металлических листов более 3%;

- расслаивание утеплителя, более 5%, отслоения от металлических листов;

- смятие продольных кромок металлических листов, более 5 мм;

- выступающие заусенцы на кромках металлических листов.

В панелях допускаются:

- волнистость плоских участков профилированных листов высотой не более 1 мм на длине 1000 мм с шагом волны не более 300 мм;

- отдельные риски и потертости, отдельные царапины поверхности листов глубиной не более толщины защитного покрытия.

1.1.12. Физико-технические показатели панелей и утеплителя приведены в таблице 3 и таблице 4.

Таблица 3. Физико-технические показатели панелей с утеплителем из минеральной ваты.

Наименова-ние, назначение, тип утеплителя	Толщина панелей (по утеплителю), мм	Масса* 1 м2 панелей, кг	Приведенное сопротивление теплопередаче, м2· ОС/Вт	Индекс звуко-изоляции, ДБА
стеновая	кровельная	стеновая	кровельная
ПСС М ПСК М	50	14,5	16,5	1,22	1,27	30
	80	17,8	20,5	1,88	1,96	31
	100	20,0	23,1	2,18	2,34	32
	120	22,2	25,7	2,70	2,77	33
	150	25,5	29,7	3,18	3,26	35
	170	27,7	32,3	3,50	3,59	36
	180	28,8	33,7	3,95	4,11	37
	200	31,0	36,3	4,35	4,58	38
	225	33,8	39,6	4,77	5,00	40
	250	36,5	42,9	5,18	5,59	43

ТУ

Примечание к таблице 3: справочные величины, допускаемые отклонения ±10%.

Данные получены при толщине стали 0,55 мм, плотности утепликг/м3.

Таблица 4. Физико–технические показатели утеплителя

Наименование показателей	Тип утеплителя
Вата минеральная	Пенополистирол
стеновая	кровельная	Техноплекс 30 (экструзионный)	ПСБ-С 25 (пенопласт)
Объемная масса, кг/м3	80-125	100-175	26-30	15-25
Коэффициенты теплопроводности в сухом состоянии, Вт/(м·С), не более	0,046	0,058	0,028	0,037
Водопоглощение за 24 ч, % (по объему), не более	-	-	0,4	1,7
Прочность, кгс/см2, не менее:
при сжатии (при 10% деформации)	0,1	0,2	2,0	1,2
при изгибе	-	-	3,0	2,0
Время самостоятельного горения, С, не более	НГ	НГ	Г1	4
Прочность сцепления металличе-ских листов с утеплителем, кгс/см2, не менее
при равномерном отрыве	0,03	0,05	1,3	13
при сдвиге	0,8	0,8	1,2	1,2

1.1.13. Применяемый в панелях утеплитель из минеральной ваты, имеет показатель НГ по ГОСТ 30244, пенополистирол (пенопласт) имеет показатели: Г1 по ГОСТ 30244; В1 по ГОСТ 30402, Д2 по СНиП и ГОСТ 12.1.044.
