Части соединительные чугунные, изготовленные литьем в песчаные формы для трубопроводов. Технические условия (стр. 10 )

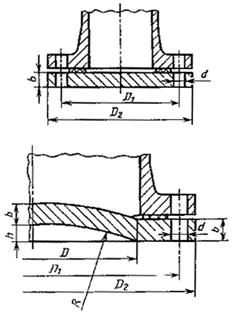

Обозначение фланцевой заглушки условного прохода 400 мм:

Заглушка ЗФ 400 ГОСТ 5525-88

Черт. 25

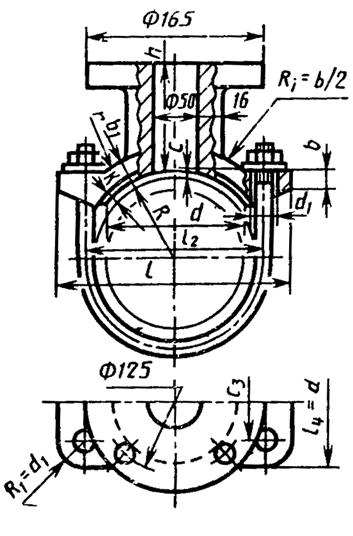

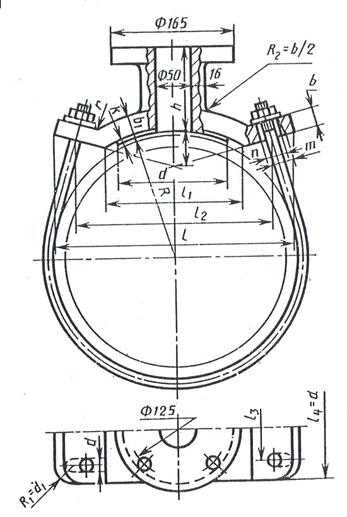

Седелки фланцевые

Для D0 до 150 мм включ.

Для D0 более 150 мм

Обозначение седелки фланцевой на трубу с внутренним диаметром 400 мм:

Седелка СФ 400 ГОСТ 5525-88

Черт. 26

Таблица 17

Размеры, мм

Условный проход D0	b	D	D1	D2	d	r	h	Болты	Масса, кг
Количество	Диаметр резьбы
65	21,0	-	140	180	18	-	-	4	М16	3,75
80	21,0	-	160	200	18	-	-	4	М16	4,63
100	-	-	180	220	18	-	-	4	М16	5,74
125	22,5	-	210	250	18	-	-	8	М16	7,68
150	23,0	-	240	285	22	-	-	8	М20	10,1
200	24,5	-	295	340	22	-	-	8	М20	15,7
250	26,0	-	350	395	22	-	-	12	М20	22,2
300	27,5	-	400	445	22	-	-	12	М20	30,1
350	29,5	-	460	505	22	-	-	16	М20	40,8
400	30,0	388	515	565	25	808	22	16	M22	53,2
450	32,0	432	565	615	25	878	26	20	M22	67,1
500	33,0	482	620	670	25	890	32	20	M22	82,8
600	36,0	560	725	780	30	964	40	20	M27	122
700	38,5	660	840	895	30	1074	50	24	M27	173
800	41,5	758	950	1015	34	1100	60	24	М30	241
900	44,0	858	1050	1115	34	1218	75	28	М30	309
1000	47,0	966	1160	1230	37	1264	90	28	М30	404

Таблица 18

Размеры, мм

Условный проход D0	h	l	d	l1	l2	l3	R	a	b	b1	с	k	d1	n	m	r	Бандажи
Количество	Диаметр резьбы
100	100	170	105	-	133	66	64	-	18	21	10	3,5	20	-	-	10	2	М16
125	100	200	115	-	159	70	77	-	19	22	8	3,5	20	-	-	10	2	М16
150	100	230	130	-	185	80	90	-	21	25	6	3,5	20	-	-	10	2	М16
200	100	280	140	150	225	90	117	28	23	27	-	4,5	20	24	20	12	2	М16
250	115	300	140	160	246	90	143	35	26	30	-	4,5	20	24	20	12	2	М16
300	120	320	140	170	264	90	169	43	28	34	-	4,5	20	24	20	12	2	М16
350	125	340	145	180	276	95	195	51	30	38	-	5,0	20	24	20	16	2	М16
400	130	360	145	190	288	95	221	59	32	42	-	5,0	20	24	25	16	2	М16
450	135	380	145	200	300	95	247	67	34	45	-	5,0	24	30	25	16	2	М20
500	140	390	150	210	315	95	273	75	36	48	-	5,0	24	30	25	20	2	М20
600	140	410	150	230	336	95	325	92	38	52	-	5,0	24	30	30	20	2	М20
700	145	420	155	250	356	95	378	110	40	54	-	5,0	24	30	30	20	2	М20
800	150	430	155	265	268	95	431	128	42	56	-	5,0	24	30	30	20	2	М20
900	155	440	160	280	380	100	484	146	44	58	-	5,0	24	30	30	20	2	М20
1000	155	450	160	290	390	100	537	160	46	60	-	5,0	24	30	30	20	2	М20

Примечание. Размеры фланцев - по черт. 2.
