Части соединительные чугунные, изготовленные литьем в песчаные формы для трубопроводов. Технические условия (стр. 9 )

Патрубок фланец - раструб

Обозначение патрубка фланца - раструба условного прохода 400 мм:

Патрубок ПФР 400 ГОСТ 5525-88

Черт. 20

Патрубок фланец - гладкий конец

Обозначение короткого патрубка фланца - гладкого конца условного прохода 200 мм:

Патрубок ПФГ 200 ГОСТ 5525-88

Обозначение того же патрубка длинного:

Патрубок дл. ПФГ 200 ГОСТ 5525-88

Черт. 21

Таблица 13

Размеры, мм

Условный проход D0	S	Dн	l	L	L1	Масса патрубка, кг
фланца-раструба	фланца - гладкого конца
65	9	81	75	100	300 и 1200	9,2	8,1 и 22,5
80	10	98	75	100	300 и 1200	11,2	10,0 и 28,1
100	10	118	80	100	350 и 1200	13,6	13,1 и 34,0
126	11	144	80	100	350 и 1200	18,2	17,7 и 46,0
150	11	170	85	100	350 и 1200	22,1	21,3 и 55,2
200	13	222	85	100	350 и 1200	31,1	32,0 и 84,5
250	14	274	90	150	350 и 1200	46,2	42,3 и 113
300	15	326	95	150	400 и 1200	58,0	57,8 и 143
360	16	378	100	150	400 и 1200	73,8	72,8 и 178
400	17	429	100	150	400 и 1200	91,2	89,2 и 217
450	18	480	105	150	450 и 1200	106	113 и 255
500	19	532	105	150	450 и 1200	127	133 и 299
600	21	635	115	250	500 и 1200	200	190 и 395
700	24	738	120	250	500 и 1200	268	253 и 526
800	26	842	130	250	600 и 1200	345	370 и 660
900	28	945	135	300	600 и 1200	453	444 и 795
1000	30	1048	145	300	600 и 1200	566	536 и 953
1200	34	1256	155	300	600 и 1200	770	734 и 1302

Примечания:

1. Размеры раструбов - по черт. 1.

2. Размеры фланцев - по черт. 2.

3. По согласованию изготовителя с потребителем допускается изготовление патрубков фланец - гладкий конец длиной 2000 мм - для труб с условным проходом и 2500 мм - для труб с условным проходом мм.

Двойные раструбы

Обозначение двойного патрубка условного прохода 150 мм:

Раструб ДР 150 ГОСТ 5525-88

Черт. 22

Таблица 14

Размеры, мм

Условный проход D0	D	Dн	l	L	Масса, кг
65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200	71 85 106 130 156 206 260 310 360 410 460 510 600 710 810 920 1020 1230	122 140 163 194 220 276 330 385 438 492 546 600 710 822 930 1040 1150 1370	20 20 20 20 20 20 20 20 20 20 20 30 30 30 30 40 40 50	170 170 180 180 190 190 200 210 220 220 230 240 260 270 290 310 330 350	9,5 11,0 14,8 18,9 23,2 31,7 42,5 55,1 66,0 76,0 93,8 115 156 210 259 345 415 658

Муфты надвижные

Обозначение надвижной муфты условного прохода 300 мм:

Муфта МН 300 ГОСТ 5525-88

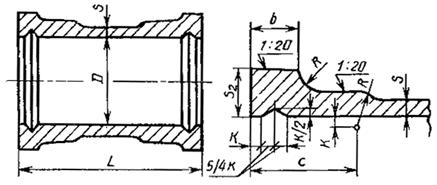

Черт. 23

Таблица 15

Размеры, мм

Условный проход D0	D	S2	b	с	k	r	S	L	Масса, кг
65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200	99 116 137 163 189 241 294 346 398 449 501 553 657 760 865 968 1072 1290	26 27 28 29 30 32 34 36 38 40 41 43 46 50 54 58 62 70	25 27 27 28 30 32 34 36 38 40 41 42 43 44 45 46 48 50	72 72 75 75 80 80 85 89 94 94 99 99 109 113 123 127 137 147	8 8 8 8 8 8 8 28 10 10 10 10 10 10 12 12 12 12	21 22 23 23 24 25 26 28 31 32 33 34 36 38 41 43 45 52	9 10 10 11 11 13 14 15 16 17 18 19 21 24 26 28 30 34	260 260 265 265 280 285 300 305 320 325 340 350 370 390 410 430 450 490	10,2 12,0 15,2 19,5 24,2 33,0 46,9 57,1 76,5 91,0 108 133 178 249 310 397 486 679

Примечание. Размеры раструбов - по черт. 1.

Муфты свертные

Обозначение свертной муфты условного прохода 200 мм:

Муфта МС 200 ГОСТ 5525-88

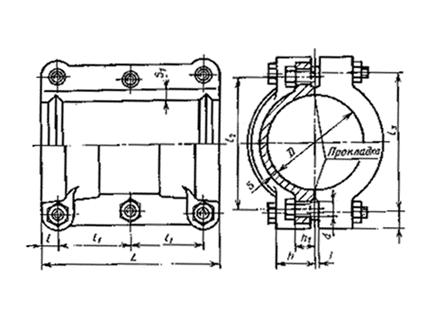

Черт. 24

Таблица 16

Условный проход D0	D	L	l	l1	l2	l3	H	h1	t	S	S1	d	Болты
Количество	Диаметр резьбы
65	99	260	18	112	157	169	43	20	1	9	15	18	6	М16
80	116	260	22	108,0	174	184	52	23	2	10	16	22	6	М20
100	137	265	22	110,5	200	212	56	29	6	10	16	22	6	М20
125	163	265	22	110,5	228	240	60	29	7	11	17	22	6	М20
150	189	280	22	118,0	254	270	66	35	13	11	17	22	6	М20
200	241	285	22	120,5	308	326	72	37	14	13	18	22	6	М20
250	294	300	25	125,0	365	385	83	43	17	14	19	25	6	M22

Заглушки фланцевые
