УКАЗАНИЯ ПО КЛАДКЕ БУТОВЫХ ФУНДАМЕНТОВ
Фундаменты из бутового камня (рис.1) применяют в районах, где камень является местным материалом. Работы ведут звеном из двух-трех человек.

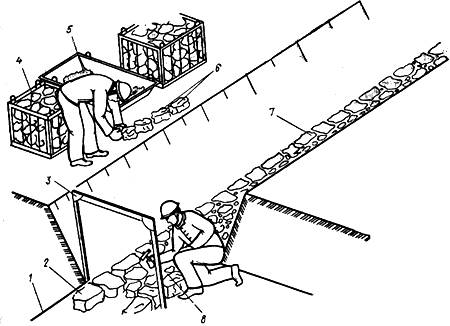

Рис.1. Кладка бутовых фундаментов мелкого заложения
1 - причалка; 2 - верстовые ряды, 3 - шаблон-порядовка, 4 - контейнер с камнем; 5 - ящик с раствором; 6 - камни, подготовленные для верстового ряда; 7 - выложенная часть фундамента; 8 - заполнение пустот в забутке
В траншеях глубиной до 1,2 мкаменщик, находящийся в траншее, выкладывает верстовые ряды и забутку, ведет расщебенку кладки. Другой каменщик (наверху) подает раствор и камень.
Кладочные материалы - бутовый камень и раствор размещают на бровке в чередующемся порядке. Для контроля за поперечным сечением фундамента через каждые 20 м по длине устанавливают шаблоны-порядовки, по которым натягивают причалки.
Фундаменты шириной более 1,2м выкладывают звеном "тройка": два каменщика работают в траншее, один - наверху. Складируют кладочные материалы так же, как и при работе "двойкой".
В котлованах(рис.2) закладку и возведение фундаментов до высоты 1,2 м выполняют со дна котлована. Здесь устанавливают ящики с раствором, контейнеры с отсортированным по размеру бутовым камнем.
Рис.2. Кладка бутовых фундаментов в котлованах
1 - выложенная часть фундамента, 2 - контейнер с камнем, 3 - ящики с раствором
По ходу возведения фундамента рабочее место каменщиков располагают на подмостях (рис.3). Здесь в чередующемся порядке размещают раствор и камень.

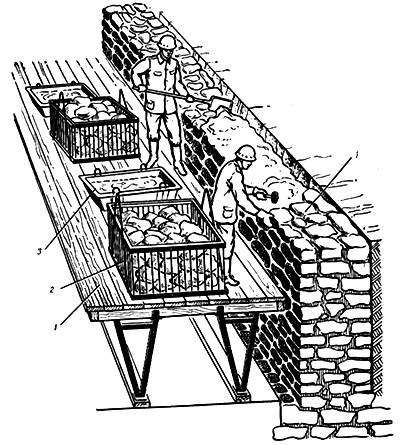

Рис.3. Кладка бутовых фундаментов с использованием подмостей
1 - рабочий настил; 2 - контейнер с камнем; 3 - ящик с раствором, 4 - выложенная часть фундамента
При ширине стен подвала до 0,8 м работают "двойкой", а при ширине более 0,8м - "тройкой. Каждому звену отводят определенную делянку. Границы делянок располагают не ближе 1 м от примыкания или пересечения фундаментных стен, чтобы каждый угол выкладывало одно звено.
При выполнении бутобетонной кладкиследят за тем, чтобы:
размеры укладываемых камней не превышали 1/3 выкладываемой конструкции;
камни не были загрязнены, иначе они не будут иметь прочного сцепления с бетоном;
толщина слоя уложенной бетонной смеси не превышала 25 см;
оставались промежутки в 4 … 6 см между втапливаемыми камнями и стенками опалубки.
Допускаемые отклонения размеров и положения бутобетонных конструкций такие же, как при бутовой кладке.
К выполнению каменных работ допускают рабочих, прошедших обучение и инструктаж на рабочем месте. Каменщики, работающие на строительной площадке, должны быть в защитных касках.
При подаче кладочных материалов (камень, раствор, бетон) каменщикам следует находиться вне границы опасной зоны(рис.4). Вдоль бровки котлованов и траншей оставляют свободную полосу шириной не менее 0,5 м. В местах прохода через траншеи укладывают переходные мостики.

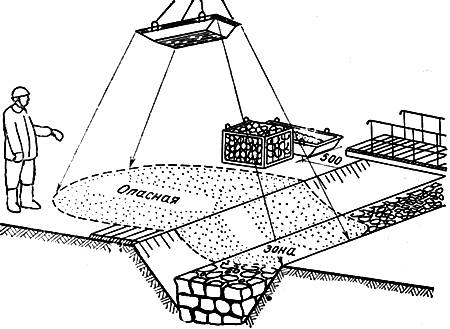

Рис.4. Опасная зона при подаче раствора да рабочее место каменщика
Разборку крепления стенок траншей по мере возведения кладки ведут снизу вверх. Обрабатывают естественный камень (рис.5) в очках. К рабочему месту каменщика камень подают краном Запрещено сбрасывание бутового камня.
Рис.5. Отеска камня
Строгое соблюдение правил техники безопасности при выполнении бутовой и бутобетонной кладки предотвращает случаи травматизма.
