Руководство с чертежами по двигателю CA4D32/CA498 (стр. 10 )

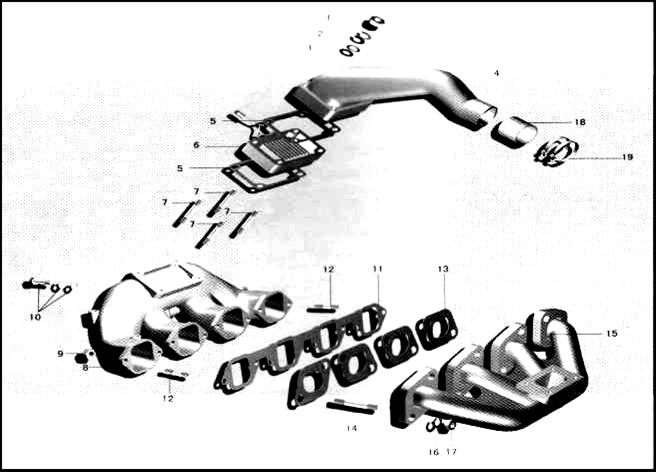

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР И ОБОРУДОВАНИЕ ПРЕДПУСКОВОГО ПОДОГРЕВА

№	Номер детали	Наименование детали	Кол-во
1	CQ34008	Гайка	4
2	Q40308	Пружинная шайба	4
3	Q40108	Шайба	4
4	X3	Патрубок	1
5	X3	Прокладка	2
6	X3	Подогреватель	1
7	X2	Шпилька	4
8	X3	Впускной коллектор	1
9	CQ39608	Гайка	2
10	CQ1460825	Болт	6
11	X2	Прокладка впускного коллектора	1

12	CQ1200822	Шпилька	2
13	X2	Прокладка выпускного коллектора	4
14	CQ1201030	Шпилька	8
15	X3	Выпускной коллектор	1
16	CQ41910	Пружинная шайба	8
17	CQ34010	Шестигранная гайка	8
18	Y01	Патрубок турбонагнеталя	1
19	CQ67660B	Хомут	2

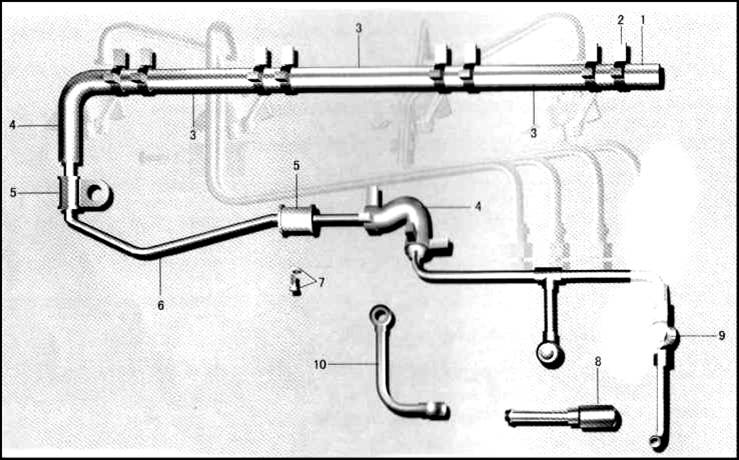

МАСЛОПРОВОД

МАСЛОПРОВОД

№	Номер детали	Наименование детали	Кол-во
1	X2	Шланг	1
2	X2	Зажим	11
3	X2	Шланг	3
4	X2	Шланг	2
5	X2	Зажим	2
6	Y01	Трубка	1
7	CQ1420812	Болт	1
8	X2	Трубка	1
9	Y01	Трубка	1
10	X2	Маслопровод в сборе	1

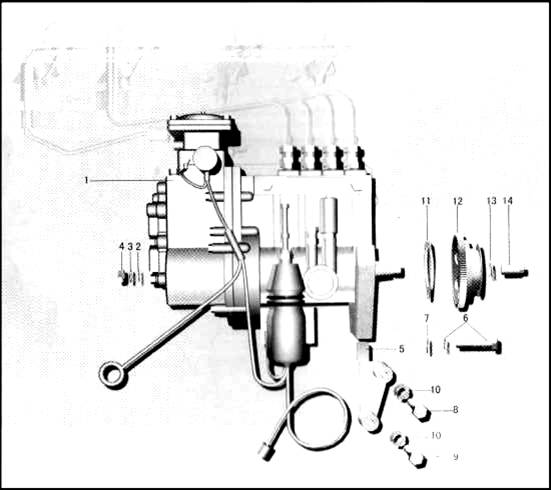

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ

№	Номер детали	Наименование детали	Кол-во
1	Y01	ТНВД	1
2	X2	Шайба	3
3	Q40308	Пружинная шайба	3
4	CQ34008	Гайка	1
5	1111101AX2	Кронштейн	1
6	CQ1421025	Болт	1
7	Q40210	Шайба	1

8	CQ1501060	Болт	1
9	CQ1501050	Болт	1
10	Q40310	Пружинная шайба	2
11	X2	Прокладка	1
12	X2	Распределительная шестерня	1
13	Q40312	Пружинная шайба	1
14	X2	Гайка	1

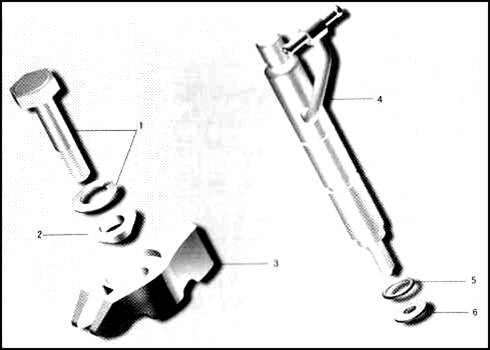

ФОРСУНКА

№	Номер детали	Наименование детали	Кол-во
1	CQ1421045	Болт	4
2	X2	Шайба	4
3	X2	Пластина	4
4	Y01	Форсунка	4
5	X2	Кольцо уплотнительное	4
6	X2	Шайба уплотнительная	4

ТУРБОКОМПРЕССОР
