Руководство с чертежами по двигателю CA4D32/CA498 (стр. 7 )

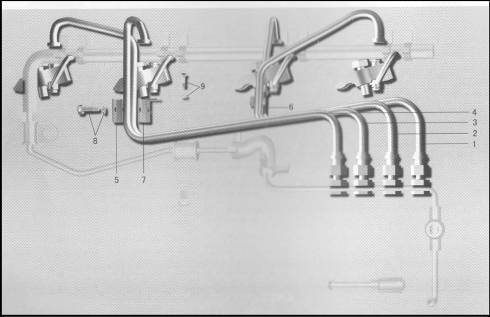

№	Номер детали	Наименование детали	Кол-во
1	X03	Трубка 1 цилиндра	1
2	X03	Трубка 2 цилиндра	1
3	X03	Трубка 3 цилиндра	1
4	X03	Трубка 4 цилиндра	1
5	X2	Зажимная пластина	2
6	X2	Зажимная пластина	1
7	X2	Зажимная пластина	1
8	CQ1420625	болт	2
9	CQ1420816	болт	2

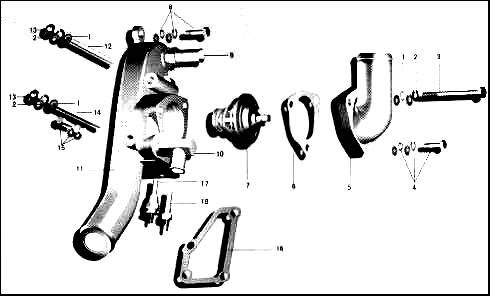

КОРПУС НАСОСА СИСТЕМЫ ОХЛАЖДЕНИЯ

№	Номер детали	Наименование детали	Кол-во
1	Q40108	Шайба	3
2	Q40308	Пружинная шайба	3
3	X2	Болт	1
4	CQ1460830	Болт	2
5	X2	Патрубок отводящий	1
6	X2	Прокладка	1
7	X2	Термостат в сборе	1
8	CQ1460825	Болт	1
9	X2	Штуцер	1
10	X01T	Штуцер	1
11	X2	Патрубок подводящий	1
12	CQ1200800	Шпилька	1
13	CQ34008	Гайка	2
14	X2	Шпилька	1
15	CQ1460820	Болт	2
16	X2	Шайба	1
17	X2	Датчик температуры	1
18	X2	Датчик температуры	1

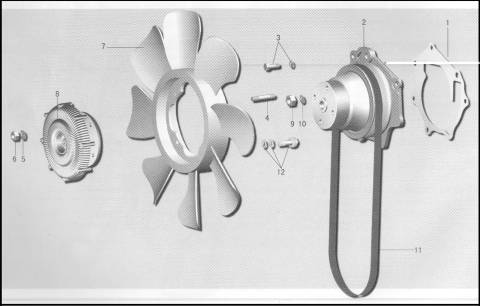

НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ И МУФТА ВЕНТИЛЯТОРА CA4D32

№	Номер детали	Наименование детали	Кол-во
1	X2	Прокладка	1
2	X03	Насос в сборе	1
3	CQ1420822	Болт	5
4	CQ1200845	Шпилька	4
5	Q40308	Пружинная шайба	4
6	CQ34008	Гайка	4
7	X03	Вентилятор в сборе	1
8	X2	Муфта вентилятора в сборе	1
9	CQ34010	Гайка	2
10	Q40310	Пружинная шайба	2
11		Ремень AV13-1097	1
12	CQ1460616	Болт	4

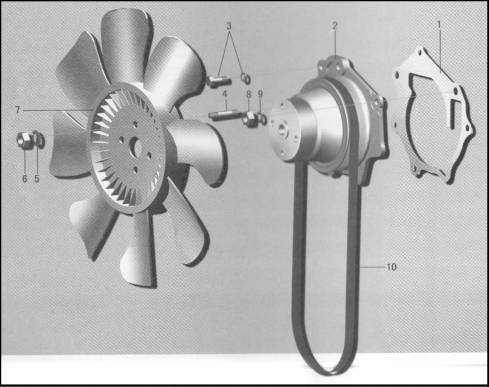

НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ И МУФТА ВЕНТИЛЯТОРА CA498

№	Номер детали	Наименование детали	Кол-во
1	X2	Прокладка	1
2	X03	Насос в сборе	1
3	CQ1420822	Болт	5
4	CQ1200845	Шпилька	4
5	Q40308	Пружинная шайба	4
6	CQ34008	Гайка	4
7	X03	Вентилятор в сборе	1
8	CQ34010	Гайка	2
9	Q40310	Пружинная шайба	2
10		Ремень AV13-1097	1
