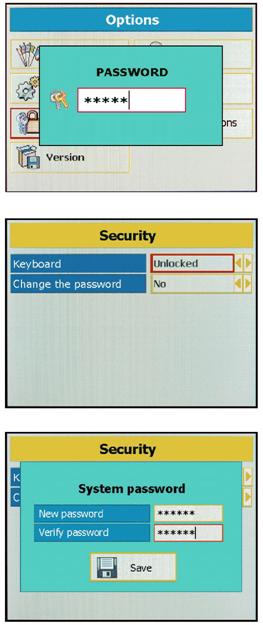

Введите пароль 31771. На дисплее символы пароля отображаются в виде ряда звездочек. Нажмите на ВВОД.
Если введенный пароль принят, но на дисплее значение параметра Keyboard (“Клавиатура”) будет обозначено как Unlocked (“Разблокирована"). Нажмите на ESC, если хотите вернуться в меню на шаг назад или выберите параметр Change the password (“Изменить пароль”).
Выбрав параметр Change the password, необходимо задать новый пароль (New password). Пароль должен состоять из 6 символов (на экране будут отображаться в виде звездочек). Затем подтвердите пароль еще раз в поле параметра Verify password. Нажмите на Save (“Сохранить”).
Если Вы забыли новый пароль, можно восстановить и активировать прежний (изначальный) пароль (см. раздел “Reset System Pwd” на стр.2-56). Изначальный пароль приведен в настоящей инструкции (31771).
2-62
Options (Дополнительные параметры)
6.4 Version (Версия)
В данном пункте подменю можно посмотреть версии программного обеспечения принтера (Printer) или ручного терминала (Handset).
Прежде чем обращаться за техподдержкой к Вашему поставщику, уточните версии программного обеспечения Вашего оборудования. Эти сведения – принципиальны.
6.5 Date/Time (Дата и время)
В данном пункте подменю устанавливается текущие дата и время в принтере.
♦ Date (“Дата”): Введите текущую дату. Формат даты включает: число, месяц, год.
♦ Time (“Время”): Введите текущее время. Формат времени включает: час и минуты.
2-63
Options (Дополнительные параметры)
6.6 Monitor (Дисплей)
В данном пункте можно настроить параметры дисплея:
♦ Contrast (“Контрастность”): Регулирует уровень контрастности дисплея.
Значения: от 0 до 52.
♦ Mod. Signal LCD (“Частота модуляции сигнала”): Изменяет частоту модуляции сигнала (Modifies the signal Mod. LCD).
Значения: от 0 до 15.
♦ Load default values (“Восстановление значений по умолчанию”): Активировав параметр, можно восстановить значения по умолчанию.
Предустановленные значения: Yes (“Да"), No (“Нет”).
6.7 Communications (Передача данных)
♦ Serial Port (“Последовательный порт”): Устанавливается тип и скорость передачи данных между компьютером и принтером.
♦ Ethernet: Позволяет подключить оборудование в локальную сеть.
2-64
Options (Дополнительные параметры)
6.7.1. Serial Port (Последовательный порт)
Параметр Serial Port имеет следующие свойства:
♦ Type (“Тип”): Задает тип последовательного интерфейса принтера. Единственно возможный интерфейс - RS-232.
♦ Speed (“Скорость”): Устанавливает скорость передачи данных.
Предустановленные значения: 2400, 4800, 9600, 19200, 38400, 57600, 115200.
6.7.2. Ethernet (Настройки локальной сети Ethernet)
Параметр Ethernet имеет следующие свойства:
♦ Status (“Состояние”): Показывает состояние сети.
Предустановленные значения: Enabled (“Включена”), Disabled (“Отключена”).
♦ IP Address (“IP-адрес”): Установка уникального идентификатора (адреса) устройства, подключенного к локальной сети. Форма записи – четыре разделенных поля с числами.
Значения: Каждое число может лежать в диапазоне от 0 до 255.
♦ Subnet Mask (“Маска подсети”): Определяет, какая часть IP-адреса узла сети относится к адресу сети, а какая — к адресу самого узла в этой сети.
♦ Default Gateway (“Шлюз по умолчанию”): Установка адреса маршрутизатора, куда отправляются данные, для которых невозможно определить маршрут исходя из таблиц маршрутизации.
Со всеми вопросами, связанными с Ethernet, обращайтесь к техническому специалисту.
2-65
Memory (Память)
7. Memory (Память)
Данный подпункт главного меню позволяет проверить состояние памяти принтера и, при необходимости, очистить ее. Также этот пункт меню позволяет очистить EEPROM, память, в которой хранятся настройки конфигурации принтера.
7.1 Free memory (Свободная память)
Отображение размера свободной памяти (в Кб) принтера, выделенной под сохранение данных печати.
7.2 Delete EEPROM (Очистить память EEPROM)
Эта функция стирает из памяти EEPROM все настройки конфигурации принтера, такие как контрастность печати, скорость печати, параметры внешних сигналов и др. После очистки этой памяти настройки принтера возвращаются к стандартным значениям.
Перед стиранием памяти EEPROM на дисплее появится запрос на подтверждения действия.
7.3 Delete Memory (Очистить память)
Стирает все содержимое памяти принтера, а значит все изображения, текстовые и графические файлы и т. д.
Перед стиранием памяти на дисплее появится запрос на подтверждения действия.
2-66
Listing data (Список данных)
8. Listing data (Список данных)
Данный подпункт главного меню позволяет просмотреть содержимое памяти принтера.
Каждый из подпунктов данного подменю соответствует типу данных, которые нужно просмотреть: Image (“Изображение”), Variable text (“Переменный текст”), Cmn Variable (“Общие переменные”), Graphic (“Графика”), Cmn Counter (“Общие счетчики”), Optional Fonts (“Дополнительно установленные шрифты”).
Войдите в нужный подпункт (например, Image (“Изображение”)), и на дисплей будет выведен список всех данных этого типа, которые хранятся в памяти принтера.
2-67
2-68
Приложение А
Главное меню
Структура меню
Уровень I | Уровень II | Уровень III |
Print (Печать) | Image (Изображение) | |
Variable text (Переменный текст) | ||
Quantity (Число копий) | ||
Print (Печать) | Rewind (Намотчик) | |
Unwind (Размотчик) | ||
Cycles/min (Циклов/ мин.) | ||
Print speed (Скорость печати) | ||
Compact Flash (Карта памяти Compact Flash) | Export (Экспорт данных) | Image (Единственное изображение) |
Block (Пакет изображений) | ||
All (Все изображения) | ||
Import (Импорт данных) | Image (Единственное изображение) | |
Block (Пакет изображений) | ||
All (Все изображения) | ||
Edit (Редактор) | Image (Изображение) | Image (Изображение) |
Source (Место сохранения) | ||
Date Table (Календарная таблица) | Date Table Number (Номер таблицы) | |
Edit (Редактировать) | ||
Cmn Variable (Общая переменная) | Common variable (Общая переменная) | |
Contents (Содержание) | ||
Cmn Counter (Общий счетчик) | Common Count (Общий счетчик) | |
Type (Тип) | ||
Length (Порядок числа показаний) | ||
Step (Шаг) | ||
Frequency (Повторяемость) | ||
Initial value (Исходное показание) | ||
Prompt (Диалоговое окно) | ||
Deleting Data (Удаление данных) | Image (Изображение) | |
Variable text (Переменный текст) | ||
Cmn Variable (Общие переменные) | ||
Graphic (Графика) | ||
Cmn Counter (Общий счетчик) |
Продолжение на следующей странице
A-1
Уровень I Уровень II Уровень III
Program (Настройка параметров печати) | General Constants (Основные постоянные параметры) | Continuous (Непрерывный режим печати) |
Print contrast level (Контрастность) | ||
Trigger external signal (Внешний сигнал запуска) | ||
Print separation (Интервалы между отпечатками) | ||
Prints by cycle (Отпечатков в цикле) | ||
Rewind speed (Скорость перемотки) | ||
Adjust to frame (Подгонка под фрейм) | ||
Load default values (Восстановление значений по умолчанию) | ||
Intermittent (Старт-стопный режим печати) | ||
Print contrast level (Контрастность) | ||
Trigger external signal (Внешний сигнал запуска) | ||
Print speed (Скоость печати) | ||
Load default values (Восстановление значений по умолчанию) | ||
Timing Constants (Временные константы) | Continuous (Непрерывный режим печати) | |
Print delay (Задержка начала печати) | ||
Electrovalve (Электроклапан) | ||
Advance EV OFF (Выдвижение электроклапана выкл.) | ||
End cycle delay (Задержка окончания цикла печати) | ||
Motors (Двигатели) | ||
Load default values (Восстановление значений по умолчанию) | ||
Intermittent (Старт-стопный режим печати) | ||
Print delay (Задержка начала печати) | ||
Electrovalve(Электроклапан) | ||
Head return delay (Задержка возврата печатающей головки) | ||
End cycle delay (Задержка окончания цикла печати) | ||
Load default values (Восстановление значений по умолчанию) | ||
Seven day batch (Еженедельные обновления даты) | Day of the week (День недели) | |
Hour (Час) | ||
Minutes (Минуты) | ||
Audit code (Контрольный код) | Line number (Номер линии) | |
Customer I. D. (Номер покупателя) | ||
Site I. D. (Номер производителя) | ||
Adjust (Настройка параметров риббона) | Continuous (Непрерывный режим печати) | |
Low ribbon alarm (Предупреждение о скором окончании) | ||
Loop enabled time (Время включения петли) | ||
Loop disabled time (Время отключения петли) | ||
Loop control (Управление петлей) | ||
Loop constant (Константа петли) | ||
Load default values (Восстановление значений по умолчанию) | ||
Intermittent (Старт-стопный режим печати) | ||
Low ribbon alarm (Предупреждение о скором окончании) | ||
Lateral advance (Поперечное смещение риббона) | ||
Number of advances (Количество протяжек риббона) | ||
Load default values (Восстановление значений по умолчанию) | ||
Setup (Настройка параметров принтера) | Mirror print (Зеркальная печать) | |
Printhead resister (Сопротивление печатающей головки) | ||
Load default values (Восстановление значений по умолчанию) | ||
Time Offset (Временной сдвиг) | Hour (Час) | |
Minutes (Минуты) |
Продолжение на следующей странице A-2
Уровень I Уровень II Уровень III
Options (Дополнительные параметры) | Language (Язык отображения сообщений) | Spanish (Испанский) |
Italian (Итальянский) | ||
French (Французский) | ||
English (Английский) | ||
… | ||
… | ||
Special settings (Специальные настройки) | Reset System Pwd (Восстановление пароля) | |
Sensor test (Проверка датчиков) | ||
Move printhead (Перемещение печатающей головки) | ||
Diagnostics (Диагностика) | ||
Printed meters (Счетчик-метромер) | ||
Functional Test (Проверка состояния принтера) | ||
Printer type (Тип принтера) | ||
Technical service (Техобслуживание) | ||
Security (Безопасность) | Keyboard (Клавиатура) | |
Change the password (Сменить пароль) | ||
Version (Версия) | Printer (Принтер) | |
Handset (Ручной терминал) | ||
Date/Time (Дата и время) | Date (Дата) | |
Time (Время) | ||
Monitor (Дисплей) | Contrast (Контрастность) | |
Mod. Signal LCD (Частота модуляции сигнала) | ||
Load default values (Восстановление значений по умолчанию) | ||
Communications (Передача данных) | Serial Port (Последовательный порт) | |
Ethernet (Настройки локальной сети Ethernet) | ||
Memory (Память) | Free memory (Свободная память) | |
Delete EEPROM (Очистить память EEPROM) | ||
Delete Memory (Очистить память) | ||
Listing data (Список данных) | Image (Изображение) | |
Variable text (Переменный текст) | ||
Cmn Variable (Общие переменные) | ||
Graphic (Графика) | ||
Cmn Counter (Общий счетчик) | ||
Optional Fonts (Дополнительно установленные шрифты) |
А-3
A-4
Приложение В

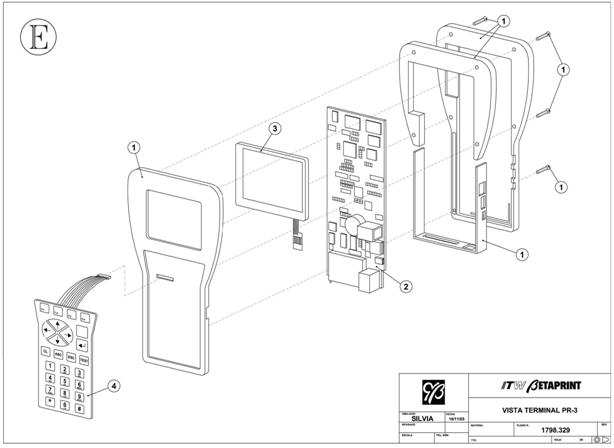

Запчасти к ручному терминалу PR-3
№ | Артикул | Наименование | Кол-во (для одного устройства) |
E1 |
| Пластиковый корпус в сборе (Plastic cover assembly PR-3) | 1 |
E2 |
| Плата (PR-3 board) | 1 |
E3 | DSHITSX09Q0 | Дисплей (Display PR-3) | 1 |
E4 | 051798MPR30 | Клавиатура с проводами (Keypad PR-3 + cables) | 1 |
B-l
|
