Задание №1.

Рассчитать общее люминесцентное освещение производственного помещения исходя из норм по разряду зрительной работы и безопасности труда.

Исходные данные: высота помещения Н=5; напряжение осветительной сети 220В; коэффициент отражения потолка ρn=70%; стен ρс = 50%; светильник типа ЛДОР с двумя люминесцентными лампами ЛБ-40 (мощность одной лампы 40 Вт), имеющими световой поток Fл=3000 лм. Длина помещения – А, ширина – Б, м.

Исходные данные:

AxБ, м	70х85
Разряд и подразряд зрительных работ	III г

1.1 Определение расчетной высоты подвеса светильников

где H – высота помещение, м;

hp – высота рабочей поверхности от пола (работа сидя)

hc – расстояние светового центра светильника от потолка (свес), м;

1.2 Определение оптимального расстояния между светильниками при многорядном расположении светильников

1.3 Определение индекса помещения

где S – площадь помещения, м2;

A и В – соответственно длина и ширина помещения, м.

Получен индекс больше 5, принимаем его значение равным пяти.

1.4  Определение необходимого количества ламп

Таблица 1.

Определение освещенности по разряду зрительной работы

1.5 Определение затрат электроэнергии на освещение

где n – количество ламп, шт.

w – мощность одной лампы, Вт.

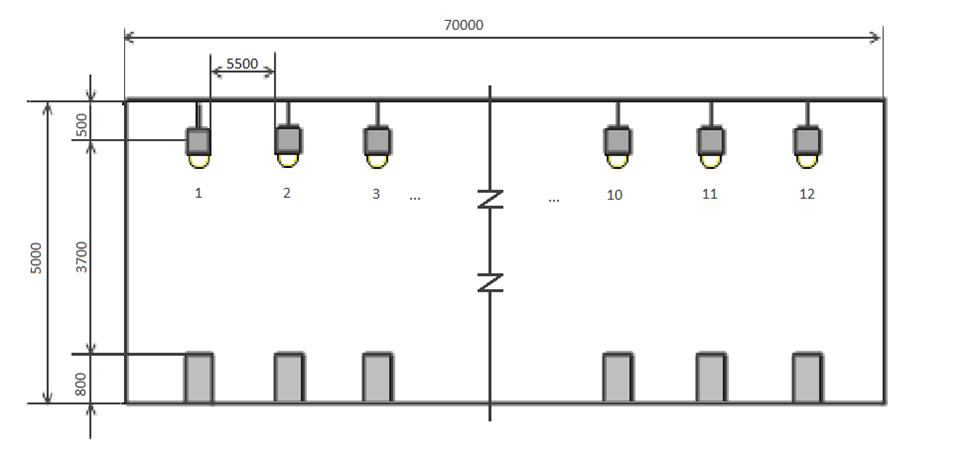

Рисунок 1. Эскиз плана производственного помещения в поперечном разрезе

Задание №2.

1.  Объясните (со схемой) принцип работы применяемого типа вентиляции в производственном помещении.

2.  Обоснуйте, для каких санитарно-гигиенических условий (наличие веществ в рабочей зоне) применяется указанный тип вентиляции.

Тип вентиляционной системы – приточная вентиляция и кондиционирование (увлажнение).

Приточная вентиляция и кондиционирование (увлажнение)

Когда речь идет о приточной вентиляции, то, как правило, говорят о принудительных системах приточной вентиляции с механическим побуждением (использованием механических вентиляционных агрегатов). Бывает, конечно, и естественная приточная вентиляция, но, так как приток и вытяжка в этом случае осуществляются за счет использования физических свойств атмосферного воздуха, то в таких ситуациях мы просто говорим о приточно-вытяжной вентиляции естественного типа.

В отличие от обычных кондиционеров, которые только лишь охлаждают находящийся в помещении воздух, установка и подключение агрегатов системы приточной вентиляции решают задачу по доставке свежего воздуха, насыщенного кислородом, с улицы в вентилируемое помещение, а потом уже охлаждение/нагревание или увлажнение воздуха с помощью кондиционера.

Схема приточной вентиляции

Принципиальная структурно-логическая и функциональная схема устройства системы приточной вентиляции имеет в своей основе принцип подачи в помещение очищенного и кондиционированного воздуха методом его принудительного нагнетания. Как правило, инструментом для создания необходимого давления является внешний блок с вентилятором (приточная камера), устанавливаемый на входе в приточную систему, который подает предварительно обработанный наружный воздух во внутренние части здания. При этом вход приточной вентиляции обязательно должен располагаться в так называемых "чистых" помещениях – то есть, где находятся люди. Недопустима установка притока в санузлах, в подсобных помещениях и т. п., то есть там, где возможны нежелательные выделения в воздух тепла, газов или влаги. В процессе принудительного нагнетания свежего воздуха приточной установкой в вентилируемом помещении создается избыточное давление, которое заставляет использованный воздух покидать пределы здания через щели, отверстия, неплотности в дверях и окнах, а также через специально созданные при строительстве вентиляционные шахты, короба и продухи (проемы в стенах для естественного воздухообмена, которые выполняются, как правило, небольшого размера в процессе возведения здания).

Обработка воздуха в системах приточной вентиляции.

Приточный воздух в подобной вентиляционной установке может подвергаться различной степени обработке перед подачей в вентилируемые помещения. Так, воздушный поток, после прохождения через входную решетку, может пропускаться через приборы и фильтрующие элементы приточной установки с различной степенью (классом) очистки от загрязняющих частиц. Таким образом, приточная вентиляция может выполнять функцию очистителя воздуха, бороться с инфекциями и опасными бактериями. Кроме очистки воздуха на входе в вентиляционную систему, приточная установка позволяет также регулировать и другие параметры подаваемого воздуха, такие как влажность и температура (работая как на нагрев, так и на охлаждение). Одно из основных преимуществ приточной вентиляции заключается в том, что она позволяет производить практически любые манипуляции с нагнетаемым воздухом, придавая ему те свойства и характеристики, которые необходимы в каждом конкретном случае.

Недостатки приточной системы вентиляции.

При всех своих неоспоримых преимуществах системы приточной вентиляции имеют также и ряд очевидных недостатков. В первую очередь, не всегда удается найти достаточно свободного пространства для инсталляции приточной установки с выполнением всех норм и правил, изложенных в СНИПах и требованиях нормативных документов к приточной вентиляции. Поэтому есть необходимость проектирования и закладки сети воздуховодов и воздухопроводов сразу при строительстве здания. Во-первых, требуется довольно значительное пространство, а во-вторых, (в жилых помещениях особо) их необходимо куда-то спрятать. Все это требует дополнительных затрат как финансового, так и временного характера.

Второй недостаток связан с необходимостью организации вибро - и звукоизоляционных мероприятий с целью погашения вибрационных и других механических шумов, производимых приточной вентиляционной установкой. Применение современных шумоизоляционных строительных материалов (битопласт, фольгированный изолон, термозвукоизол, виброфильтры и т. д.) при изготовлении и монтаже вентиляции резко понижает количество издаваемых при работе децибелов, но и, в свою очередь, увеличивает как габариты, так и стоимость всей вентустановки.

Автоматика в системах приточной вентиляции.

При создании и возведении систем приточной вентиляции крупных и средних размеров практически всегда устанавливаются шкафы автоматики для управления вентиляционной установкой. Схема работы автоматики закладывается непосредственно в проекте вентиляции на этапе разработки ее электрической схемы. Автоматика приточной вентиляции может работать как в полуавтоматическом, так и ручном режиме, позволяя осуществлять контроль за бесперебойной работой приточной вентиляции в штатном режиме. Шкафы автоматики со щитом управления располагаются в удобном для доступа месте, где в любое время может быть осуществлен их ремонт, а также сервисное и гарантийное обслуживание.

Рис.1 Схема приточной вентиляции и кондиционирования (увлажнение)
