Параметры контрастности изображения:
Эффект | Авто | Лампа накаливания | Флуоресцентный | Дневной свет | Облачность | Помещение |
Параметр | 0 | 1 | 2 | 3 | 4 | 5 |
14. Настройка режима съемки.
Для выбора режима съемки необходимо отправить сообщение содержащее команду:
DSCMODE=<параметр режима съемки> |
602=<параметр режима съемки> |
Режим съемки | Автоматический | День | Ночь |
Параметр команды | 0 | 1 | 2 |
По умолчанию установлен автоматический режим съемки.
15. Настройка режимов работы таймеров.
Таймеры позволяют реализовать постановку/снятие охраны в заданные промежутки времени без участия человека для осуществления управления системой.
Для настройки таймера необходимо отправить сообщение с текстом команды на номер установленной в систему SIM-карты.
Пользователь | Функция | SMS команда | |
Символьная | Цифровая | ||
Host Family | Настройка 1-го таймера для постановки системы на охрану | MTIMER0= <часы>,<минуты>,2 | 800=<часы>, <минуты>,2 |
Настройка 1-го таймера для снятии системы с охраны | MTIMER1= <часы>,<минуты>,1 | 801=<часы>, <минуты>,1 | |
Настройка 2-го таймера для постановки системы на охрану | MTIMER2= <часы>,<минуты>,2 | 802=<часы>, <минуты>,2 | |
Настройка 2-го таймера для снятии системы с охраны | MTIMER3= <часы>,<минуты>,1 | 803=<часы>, <минуты>,1 | |
Настройка 1-го ежедневного таймера фотографирования | MTIMER4= <часы>,<минуты>,3 | 804=<часы>, <минуты>,3 | |
Настройка 2-го ежедневного таймера фотографирования | MTIMER5= <часы>,<минуты>,3 | 805=<часы>, <минуты>,3 | |
Настройка 1-го таймера фотографирования на конкретную дату | MDATE0=<дата>, <часы>,<минуты>,3 | 806=<дата>, <часы>,<минуты>,3 | |
Настройка 2-го таймера фотографирования на конкретную дату | MDATE1=<дата>, <часы>,<минуты>,3 | 807=<дата>, <часы>,<минуты>,3 | |
Установка интервала между кадрами | MMST=<минуты>,3 | 808=<минуты>,3 | |
Сброс всех таймеров | CLRTIME | 811 | |
Включении таймеров для номеров Family | MMSTCC1 | 6051 | |
Отключение таймеров для номеров Family | MMSTCC0 | 6050 |
Параметры даты: 0-6 (с воскресенья по субботу).
Параметр часы: 0-24.
Параметр минуты: 0-60.
Помимо SMS команд настройку таймеров возможно осуществить через программу настройки, находящуюся на диске.
Внимание!
По умолчанию изображения снятые камерой по таймеру отправляются только на мобильный номер телефона группы HOST. Для включения возможности получения изображений снятых по таймеру для номеров группы Family необходимо предварительно отправить сообщение о включении этой функции с номера группы HOST.
16. Подключение системы MMS HOME к персональному компьютеру.
Для детальной настройки системы предусмотрена специальная программа для компьютера. При помощи этой программы возможна запись тревожных номеров, смена текста тревожного сообщения, настройка расписания таймеров, а также подключение дополнительных датчиков.
Внимание! Для использования программы необходимо установить специальный драйвер Pl2303 USB Driver идущий в комплекте с системой.

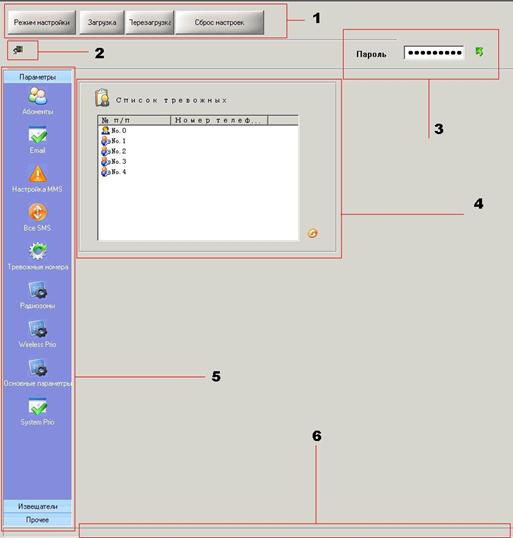

Внешний вид программы настройки представлен на рисунке.
1. Панель управления системой.
2. Значок подключения системы к компьютеру.
3. Область ввода пароля системы.
4. Область настройки параметров системы.
5. Панель вкладок параметров.
6. Строка состояния.
При правильном подсоединении устройства к компьютеру в правом нижнем углу программы высветится надпись «Reload successfully, Connected with PC!». После этого возможно проведение настроек системы с помощью программы.
17. Подключение беспроводных датчиков к контрольной панели
Мы настроили датчики, идущие в комплекте с контрольной панелью, так что они не нуждаются в настройке. Если требуется подключить дополнительный датчик, то порядок действий следующий:
1) Осторожно открыть датчик.
2) Отключить питание датчика (вытащить батарейку, если датчик без выключателя)

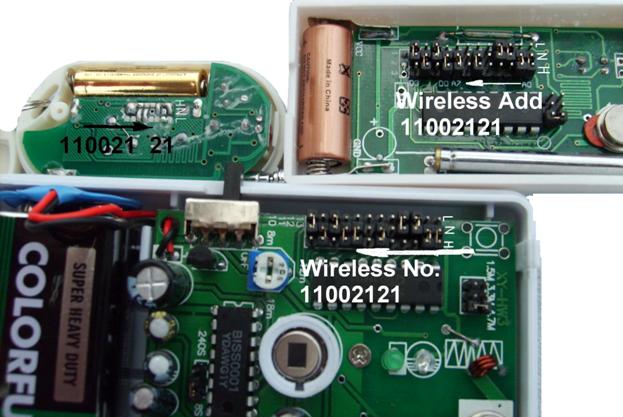

3) Найти ряд с перемычками (джамперами). Рядом возможно будут обозначения A0-A7 и D0-D3.
4) A0-A7 – это код прописываемого датчика в систему, D0-D3 – это код используемой беспроводной зоны.
5) Найдите L, N и H около ряда джамперов;
6) Джампер между L и N обозначает «0», джампер между N и H обозначает «1», отсутствие джампера обозначает «2».
Внимание! Нельзя замыкать контакты в среднем ряду «N» между собой.
7) Расположение перемычек в зоне A0-A7 не имеет принципиального значения. Датчики, настроенные на одну систему, могут иметь различный беспроводной адрес, то есть иметь различное расположение джамперов A0-A7.
8) Положение перемычек (джамперов) D0-D3 должно соответствовать таблице (см. ниже) в соответствии с выбранным номером беспроводной зоной. В таблице указаны настройки зон установленные заводом изготовителем. Тип зоны (24 часовая или обычная) в последствии можно изменить используя программу настройки системы.
9) Установите перемычки в датчике. Проверьте правильность расположения! Аккуратно соберите датчик.
Внимание!
1. Если все перемычки установлены правильно, а датчик при постановке на охрану не работает, проверьте уровень заряда батарейки датчика и, если он низкий, замените батарейку на новую.
2. На одну беспроводную зону, возможно подключение неограниченное количество датчиков.
3. Если вы сбросили прибор в заводские настройки, вам надо будет заново добавить беспроводные датчики и брелки в память контрольной панели.
Таблица настройки датчика по зонам
Номер зоны | Название зоны (по умолчанию) | Коды беспроводных зон | |||
D0 | D1 | D2 | D3 | ||
Зона 0 | Alarm: inner magnet contact sensor 1 alarm!! | 1 | 0 | 1 | 0 |
Зона 1 | Alarm: inner infrared sensor 1 alarm!! | 0 | 1 | 1 | 0 |
Зона 2 | Alarm: inner infrared sensor 2 alarm!! | 1 | 1 | 1 | 0 |
Зона 3 (24 часа) | Alarm: inner smoke sensor alarm!! | 0 | 1 | 0 | 1 |
Зона 4 (24 часа) | Alarm: inner gas leakage sensor alarm!! | 1 | 1 | 0 | 1 |
Зона 5 | Alarm: water sensor alarm!! | 0 | 0 | 1 | 1 |
Зона 6 | Alarm: inner glasses broken sensor alarm!! | 1 | 0 | 1 | 1 |
Зона 7 | Alarm: outer glasses broken sensor alarm!! | 0 | 1 | 1 | 1 |
Зона 8 | Alarm: outer infrared beam sensor alarm!! | 1 | 1 | 1 | 1 |
Зона 9 | Alarm: outer magnet contact sensor alarm!! | 1 | 1 | 0 | 0 |
Зона 10 (24 часа) | Alarm: outer fire alarm!! | 1 | 0 | 0 | 1 |
Зона 11 | Alarm: detection of motion picture alarm | 0 | 0 | 0 | 0 |
Внимание!
1. Все имена зон могут быть изменены пользователем с помощью SMS команд или программного обеспечения.
2. Любая из зон может быть 24 часовой. Эта зона предназначена специально для дымовых, пожарных, газовых датчиков, а так же и для обычных датчиков, при этом не имеет значения, находится ли контрольная панель в режиме охраны или снята с охраны, как только датчик из 24 часовой зоны сработает, система перейдет в режим тревоги.
3. Зона 3, 4 и 10 по умолчанию являются 24-х часовыми. В меню вы можете изменить и сделать их обычными.
После установки перемычек необходимо прописать датчики в систему с помощью специальной программы идущей в комплекте.

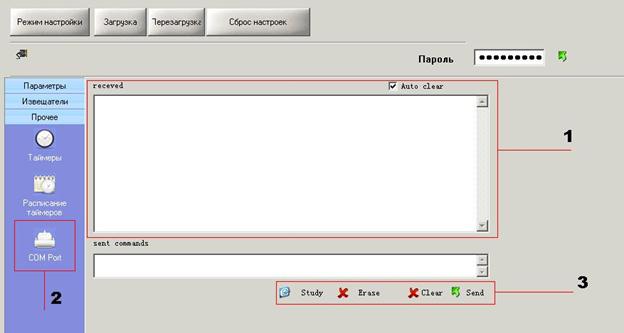

1. Область состояния команд.
2. Подменю «COM Port» - параметры подключения и настройки дополнительных сенсоров к системе.
3. Область команд (для отладки системы в сервис центре).
Запустив программу и подсоединив систему к компьютеру необходимо открыть вкладку «Прочее» параметр «COM Port». Для записи датчика необходимо:
1. Нажать в программе-настройщике на кнопку «Study» и дождаться пока пройдет режим инициализации системы и включится режим обучения.
2. Включить датчик (брелок) рядом с контрольной панелью, имитируя его сработку, при этом в области состояния программе отобразится информация о коде занесенном в память системы.
3. Перезагрузите систему и проверьте правильность сработки датчика (брелока).
Внимание! Если датчик (брелок) не прописывается в систему, проверьте его настройки согласно пункту 17 данной инструкции.
18. Сброс к заводским настройкам.
Для сброса настроек необходимо осуществить подключение системы к персональному компьютеру и нажать кнопку сброс настроек. Система вернется к настройкам завода изготовителя, из памяти будут удалены все запрограммированные вами телефонные номера, названия переименованных зон и все произведенные вами настройки. Пульты постановки/снятия с охраны и беспроводные датчики, которые идут в комплекте, тоже будут удалены из памяти системы и вам придется заново их заносить в память устройства.
Внимание! Во время сброса настроек не выключайте систему.
19. Технические характеристики.
Контрольная панель:
Потребляемое напряжение | 12VDC |
Рабочая температура | -10°С+60°С |
Температура хранения | -20°С +60°С |
Влажность | 90%, без образования конденсата |
Рабочая частота | GSM850/900/1800/1900МГц |
Частоты беспроводных датчиков | 433 Гц |
Беспроводные зоны | 12 |
Допустимое расстояние передачи беспроводного сигнала: | 100м (Открытого пространства) |
Батарея: | Встроенная перезаряжаемая литий-ионная батарея 850мА 3.7В |
Время работы в автономном режиме: | 10 часов (зависит от условий работы беспроводной сети) |
Вес: | 0.80кг |
Зарядное устройство:
Входное напряжение: | 220В, 50 Гц, переменное; |
Выходное напряжение: | 12В, постоянное; |
Потребляемая мощность: | 5 Вт |
20. Меры предосторожности.
13.1. Пожалуйста, внимательно прочтите руководство по эксплуатации перед установкой
системы!
13.2. Используйте сигнализацию только внутри помещений. Убедитесь, что оборудование
работает в сухом месте.
13.3. Нельзя изолировать систему в тёплых помещениях во избежание перегрева.
13.4. Перед установкой SIM-карты выключите питание сигнализации.
13.5. Устанавливайте сигнализацию в месте, недоступном злоумышленнику, но при этом
так, чтобы оно было доступно владельцу. Также обращайте внимание на то, сможет
ли микрофон сигнализации обеспечивать достаточное качество звука в месте
установки.
13.6. Не устанавливайте сигнализацию рядом с приборами с сильным электромагнитным
излучением (телевизор, компьютер и т. д.).
13.7 Недалеко от центрального блока должен быть источник 220 В.
13.8. Проверяйте батареи беспроводных датчиков и своевременно меняйте их.
13.9. Не разбирайте центральный блок, чтобы не лишиться гарантии!
21. Гарантийные обязательства.
14.1 Система проверена на отсутствие дефектов и ошибок в работе. Гарантийный срок эксплуатации 1 год с момента продажи. Гарантийный талон в конце инструкции.
14.2 Гарантия не распространяется на случаи, если были нарушены правила эксплуатации устройства, и/или в случае, если нарушения возникли по вине пользователя.
14.3. Оплата товара означает согласие с условиями гарантийных обязательств.
22. Настройки MMS сообщений для основных операторов сотовой связи.
Оператор Параметр | Beeline | Megafon | MTS |
Адрес MMSC | http://mms/ | http://mmsc:8002/ | http://mmsc/ |
IP-адрес | 192.168.094.023 | 010.010.010.010 | 192.168.192.192 |
Порт | 8080 | ||
Точка доступа | mms. ***** | mms | mms. ***** |
Имя пользователя | Beeline | Megafon | MTS |
Пароль | Beeline | Megafon | MTS |
Внимание! В случае если MMS сообщения не доходят до адресата проверьте правильность настроек в системе, возможность принимать MMS-сообщения на телефонах абонентов, а также их настройки. В случае правильных настроек на системе и на телефоне абонента уточняйте возможность прохождения MMS-сообщений через сеть оператора в данный момент времени (у операторов возможны сбои в работе сети).
Спасибо за использование системы
SAPSAN® GSM MMS HOME!
Со всеми возникшими вопросами обращайтесь
к Продавцу оборудования!
Гарантийный талон
Модель: | SAPSAN® GSM MMS HOME |
Wireless add: | _______________________ |
Serial number: | _______________________ |
Дата продажи: | _______________________ |
Дилер: | _______________________ |
М. П.
|
