Интеллектуальная охранная GSM система с функцией отправки фотографий через MMS Sapsan® GSM MMS Home (стр. 1 )

Интеллектуальная охранная GSM система с функцией отправки фотографий через MMS

SAPSAN® GSM MMS HOME

Инструкция пользователя

Версия инструкции: 1.0

Дата выпуска инструкции: 16.12.2011

СОДЕРЖАНИЕ

1. Краткое описание......................................................................................... 3

2. Стандартная комплектация....................................................................... 3

3. Предупреждения безопасности.................................................................... 4

4. Права доступа пользователей системы...................................................... 4

5. Внешний вид системы Sapsan MMS HOME................................................. 6

6. Установка камеры........................................................................................ 6

7. Описание светодиодной индикации............................................................. 7

8. Установка магнитоконтактного датчика открытия двери.................... 8

9. Установка инфракрасного датчика движения........................................... 8

10. Установка SIM-карты................................................................................ 9

11. Настройка системы с помощью SMS команд........................................... 9

11.1. Регистрация сервисного номера......................................................... 10

11.2. Добавление номеров оповещения при тревоге.................................... 10

11.3. Добавление адреса электронной почты............................................. 11

11.4. Добавление номеров дозвона............................................................... 12

12. Список SMS команд..................................................................................... 13

13. Настройка параметров изображения...................................................... 14

14. Настройка режимов съемки...................................................................... 15

15. Настройка режимов работы таймеров................................................... 16

16. Подключение системы MMS HOME к персональному компьютеру......... 17

17. Подключение беспроводных датчиков к контрольной панели................. 18

18. Сброс к заводским настройкам.................................................................. 21

19. Технические характеристики..................................................................... 22

20. Меры предосторожности......................................................................... 22

21. Гарантийные обязательства..................................................................... 23

21. Настройка MMS сообщений для основных операторов сотовой связи... 23

Гарантийный талон......................................................................................... 24

1.  Краткое описание.

Охранная система Sapsan GSM MMS HOME создана для охраны отапливаемых помещений (офисов, складов, домов и др.) от незаконного проникновения на них посторонних лиц. Охрана осуществляется путем выполнения снимков со встроенной с систему камеры и передачи этих снимков на заданные номера абонентов или e-mail через GPRS каналы связи, при получении сигнала тревоги. Помимо изображений получаемых с камеры по тревоге абонент может запросить изображение в любой нужный для него момент или установить таймер выполнения снимков для получения изображений с камеры в установленные моменты времени.

Помимо камеры к системе Sapsan GSM MMS HOME возможно подключить неограниченное количество беспроводных датчиков (ИК-датчики, датчики открывания двери и др.).

Все что нужно для полноценного функционирования системы – это SIM-карта любого оператора связи с поддержкой отправки MMS сообщений.

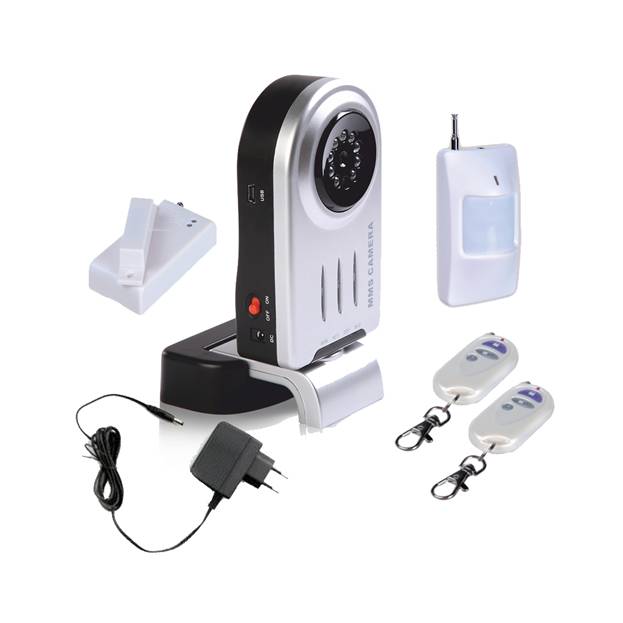

2.  Стандартная комплектация.

Наименование	Количество в комплекте
Контрольная панель Spsan GSM MMS HOME	1 шт.
Сетевой адаптер 220 VAC~12 VDC	1 шт.
GSM антенна (разъем mini-USB)	1 шт.
Пульт дистанционной постановки/снятия с охраны	2 шт.
Беспроводной геркон (датчик открытия двери)	1 шт.
Беспроводной ИК-датчик (датчик движения)	1 шт.
Провод USB-miniUSB	1 шт.
Инструкция пользователя	1 шт.
Диск с программным обеспечением	1 шт.

3.  Предупреждения безопасности.

Безопасный запуск

Не используйте Охранную GSM систему одновременно с использованием другого GSM оборудования, когда такое совместное использование запрещено или может принести разрушения или угрозы.

Помехи

Все беспроводное оборудование может служить помехой беспроводным сигналам Интеллектуальной охранной GSM системы и повлиять на работу оборудования.

Избегайте использования на газовых станциях

Не используйте Интеллектуальную охранную GSM систему на газовой станции. Отключайте охранную GSM систему вблизи топлива и химических веществ.

Отключайте систему вблизи открытого огня

Пожалуйста, следуйте соответствующим ограничивающим правилам. Избегайте использования оборудования вблизи открытого огня.

Разумное использование

Пожалуйста, устанавливайте систему в подходящем месте в соответствии с описанием в сопроводительной документации на продукт. Избегайте экранирования сигнала.

Пользуйтесь услугами квалифицированных сервисных служб

Ремонт должен быть произведен только квалифицированными сервисными центрами.

Водонепроницаемость

Продукт не водонепроницаемый. Пожалуйста, устанавливайте его в сухом месте и содержите в сухом состоянии.

4.  Права доступа пользователей системой.

HOST: Сервисный номер абонента, имеет неограниченные права использования GSM сигнализации Sapsan GSM MMS HOME. В качестве сервисного номера может быть задан только один номер телефона абонента. HOST номеру доступно изменение пароля доступа к системе, а также добавление или исключение номеров других типов доступа.

Family: Номера оповещения, обладают ограниченными правами доступа. С номеров данного типа невозможно осуществить настройку системы, а также изменить пароль доступа к системе. Данным номерам доступно получение тревожных сообщений с системы, а также запрос фото с системы в любой момент. Для добавления номеров к подгруппе Family необходимо отправить специальное SMS сообщение с номера HOST.

Guest: Для использования номеров типа Guest пользователю необходимо знать пароль системы. Данному виду пользователей доступно получение сообщений о состоянии системы, а также снимков с камеры по запросу.

Тип пользователя	Количество номеров	Возможность настройки
Host	1	+
Family	4	-
Guest	Не ограничено	-
Email	3	-

Функции	Host	Family	Guest
Получение SMS и MMS сообщений при тревоге	√	○	×
Звонок на систему для запуска прослушки помещения	√	√	×
Запрос изображения и настройка с помощью SMS	√	√	√
Настройка глобальных параметров через SMS	√	●	×
Изменение пароля	√	●	×
Добавление или удаление номеров	√	●	×

√ - доступно по умолчанию;

× - не доступно;

○ - может быть включена с помощью специальной команды;

● – доступна после ввода пароля.

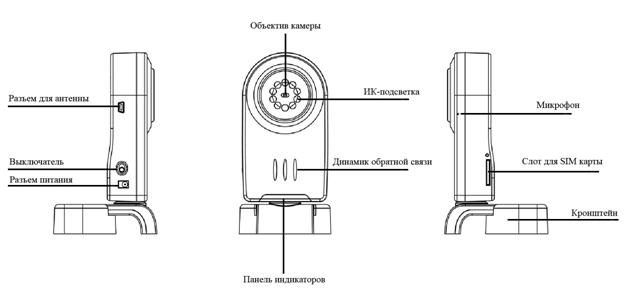

5.  Внешний вид системы MMS HOME.

6.  Установка камеры.

Камера позволяет осуществить установку на горизонтальной поверхности, стене или на потолке.

Угол обзора камеры в вертикальной плоскости при любой установке равен 62 градусам.

Для более точной регулировки предусмотрен поворот объектива камеры по вертикали.

Для крепления на стену или потолок предусмотрены специальные крепежные отверстия на корпусе камеры.

7.  Описание светодиодной индикации.

Обозначение	Название	Цвет	Индикация	Статус
SVR	Сервис	Красный	Горит при включении камеры	Процесс включения (1-2 минуты)
Горит несколько секунд	Отправка сообщения
Горит постоянно	Неисправность камеры
ACT	Действие	Зеленый	Мигает	Сработка датчика тревоги
Быстро мигает	Процесс постановки на охрану
Медленно мигает	Процесс снятия с охраны
DEF	Охрана	Синий	Горит постоянно	Режим охраны включен
Выключен	Режим охраны выключен
BUS	Звук	Желтый	Выключен	Сирена выключена
Горит постоянно	Сирена включена

8.  Установка магнитоконтактного датчика открытия двери.

Магнитоконтактный датчик открытия двери предназначен для контроля проникновения в охраняемое помещение через открываемые технологические конструкции (двери, окна и т. д.).

Установка датчика открытия двери осуществляется с использованием идущего в комплекте двустороннего скотча либо с помощью шурупов, через специально предусмотренные технологические отверстия для них на корпусе магнита и ответной передающей части.

Передающий блок крепится на неподвижную часть контролируемой двери. Магнит крепится на подвижную часть двери таким образом, чтобы расстояние между ним и передающей частью в закрытом состоянии не превышал 10 мм.

Сработка датчика происходит при отклонении магнита от передающего блока на расстояние от 15 мм.

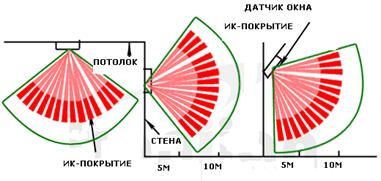

9.  Установка инфракрасного датчика движения.

ИК-датчик предназначен для контроля проникновения посторонних лиц в охраняемое помещение и передачи соответствующей тревожной информации на охранную панель. Контроль осуществляется за счет регистрации изменения температурного фона окружающего датчик пространства.

Во избежание ложных сработок не рекомендуется устанавливать датчик движения вблизи приборов отопления, кондиционеров, а также направлять рабочую область на открытые окна.

10.  Установка SIM-карты.

Для работы системы подходит SIM-карта предназначенная для работы в сети GSM любого оператора. SIM-карты работающие в режиме CDMA не предназначены для работы с данной систенмой.

Перед включением основного блока необходимо установить SIM-карту. Для установки SIM-карты нажмите маленькую желтую кнопку сбоку от MMS камеры при этом слот-держатель выдвинется наружу. Вставьте SIM-карту в слот и аккуратно задвиньте его обратно.

ВНИМАНИЕ! Не вынимайте SIM-карту при включенной камере – это может стать причиной поломки оборудования. В данном случае поломка не является гарантийным случаем.

11.  Настройка системы с помощью SMS команд.

Все настройки системы осуществляются с мобильного телефона посредством отправки коротких SMS сообщений на SIM-карты того оператора, который установлен в центральном блоке.

После каждой команды центральный блок будет присылать ответное SMS сообщение о верной или неверной команде.

11.1 Регистрация сервисного номера.

При первом включении системы необходимо произвести предварительную настройку системы на сервисный номер абонента (HOST), через который в дальнейшем будет происходить настройка системы для отправки MMS сообщений, а также настройка других номеров оповещения о тревоге.

Для регистрации сервисного номера необходимо отправить SMS команду:

000000

После принятия системой команды на номер абонента придет ответное SMS сообщение с сообщением о записи в память сервисного номера.

Для изменения пароля по умолчанию (000000) необходимо отправить SMS сообщение с командой:

PW<старый пароль>,<новый пароль>

88<старый пароль>,<новый пароль>

Пароль должен записываться в шестизначном формате и включать в себя только цифры.

После принятия нового пароля абоненту придет ответное SMS сообщение с текстом:

“Operation succeeded. The password is ******”

ВНИМАНИЕ! в случае утраты пароля восстановить его возможно только через программу конфигуратор.

  11.2 Добавление номеров оповещения при тревоге..

Добавление номеров оповещения (Family) осуществляется через предварительно установленный сервисный номер (HOST) путем отправки коротких SMS сообщений на номер SIM-карты, установленной в системе.

Для регистрации номера оповещения необходимо отправить команду:

ADD<номер телефона>

300<номер телефона>

Если необходимо прописать сразу несколько номеров оповещения, то необходимо отправить сообщение:

ADD<номер телефона 1>#<номер телефона 2>#<номер телефона 3>

00<номер телефона 1>#<номер телефона 2>#<номер телефона 3>

В случае успешной записи номеров оповещения в память системы на сервисный номер придет SMS сообщение с текстом:

“Number-adding command execution succeeded. The number is **”.

Если необходимо удалить сервисные номера из памяти системы, необходимо отправить SMS сообщение:

DEL<номер телефона>

301<номер телефона>

Для того чтобы узнать какие номера оповещения записаны в системе необходимо отправить SMS сообщение:

PHONELIST

309

11.3 Добавление адреса электронной почты.

MMS камера поддерживает возможность отправки изображений на адреса электронной почты. Добавление адресов электронной почты осуществляется путем отправки SMS сообщения с сервисного номера.

Для записи в память системы электронного адреса необходимо отправить команду:

ADD<email>

302<email>

Если необходимо удалить адрес электронной почты из памяти системы, необходимо отправить SMS сообщение:
