Методические указания по испытаниям деаэраторов повышенного давления (стр. 1 )

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО НАЛАДКЕ, СОВЕРШЕНСТВОВАНИЮ ТЕХНОЛОГИИ И ЭКСПЛУАТАЦИИ ЭЛЕКТРОСТАНЦИЙ И СЕТЕЙ "СОЮЗТЕХЭНЕРГО"

УТВЕРЖДАЮ:

Главный инженер

Союзтехэнерго

Г. Г. ЯКОВЛЕВ

23 октября 1981 г.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ПО ИСПЫТАНИЯМ ДЕАЭРАТОРОВ ПОВЫШЕННОГО ДАВЛЕНИЯ

СО 34.40.515

УДК 621.186.68.001.4

Составлено предприятием "Уралтехэнерго"

Составители: инженеры И. В. СОКОЛКИНА, М. А. МАЛЬЧИКОВ

В Методических указаниях приводятся схемы и методы испытаний деаэраторов. При их разработке использованы материалы исследовательских и наладочных работ ПО "Союзтехэнерго", УралВТИ и НПО ЦКТИ.

Методические указания предназначены для персонала энергопредприятий, занимающегося накладкой и эксплуатацией деаэраторов повышенного давления.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Методические указания составлены на основе ГОСТ "Деаэраторы термические", РТМ 108.030.21-78 "Расчет и проектирование термических деаэраторов" в РТМ 24.021.05 "Турбины паровые конденсационные мощностью 200 МВт и выше. Гарантийные тепловые испытания".

1.2. Методические указания распространяются на термические деаэраторы типа ДП на абсолютное давление от 0,6 до 0,8 МПа, состоящие из деаэрационных баков и предназначенные для удаления коррозионно-агрессивных газов из питательной воды для паровых котлов.

1.3. В настоящее время отсутствуют государственные стандарты на измерение концентрации кислорода и свободной углекислоты в воде, а также методика расчета погрешности этих измерений, поэтому в Методических указаниях не приводится оценка погрешности испытаний деаэраторов.

1.4. Испытаний деаэраторов атмосферного типа на абсолютное давление 0,12 МПа проводятся аналогично испытаниям деаэраторов повышенного давления.

2. ЦЕЛИ И ЗАДАЧИ ИСПЫТАНИЙ

2. По целям и задачам испытания деаэраторов повышенного давления можно разделить на эксплуатационные и исследовательские.

2.2. Эксплуатационные испытания проводятся с целью проверки выполнения основных норм по содержанию агрессивных газов в питательной воде, установленных для деаэраторов ГОСТ "Деаэраторы термические" [1].

2.3. Исследовательские испытания проводятся на новых образцах деаэраторов и деаэраторах, подвергшихся реконструкции со значительным изменением внутренних элементов. Основная роль таких испытаний – исследование работы деаэраторов во всех режимах, позволяющее судить не только о пригодности деаэратора к работе в конкретной схеме электростанции, но и дающее необходимые сведения конструирующим организациям для возможности совершенствования подобных конструкций в будущем, а также разработка рекомендаций для дальнейшего внедрения подобных деаэраторов в производство.

3. ПОДГОТОВКА К ИСПЫТАНИЯМ

3.1. Ознакомление с деаэрационной установкой и ее тепловой схемой

Для ознакомления с установкой необходимо изучить технические условия на поставку, паспорт, акты ревизий, инструкции по эксплуатации; по показаниям штатных приборов и данных химического контроля оценить эффективность работы деаэратора; проверить возможность поддержания устойчивых режимов нагрузки и условий работы; выбрать способ изменения гидравлической нагрузки деаэратора; определить на месте состояние и расположение имеющихся измерительных устройств.

3.2. Схема экспериментального контроля

Для проведения испытаний деаэратора должна быть разработана схема экспериментального контроля, которая включает в себя весь дополнительный объем измерений, выбранный исходя из целей испытаний. На рис. 1 и 2 приведены примеры схем экспериментального контроля соответственно при исследовательских и эксплуатационных испытаниях.

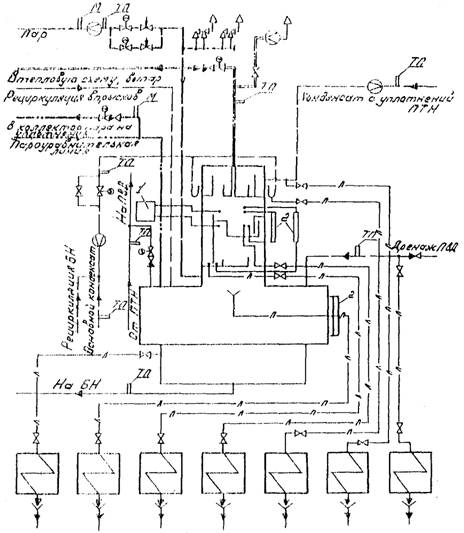

Рис. 1. Схема установки измерительных приборов при проведении исследовательских испытаний деаэраторов повышенного давления, установленного в схеме энергоблока:

1 – измерение перепада давлений на барботажном листе; 2 – измерение уровня;

- пробоотборные линии

Рис. 2. Схема установки измерительных приборов при проведении эксплуатационных испытаний деаэратора повышенного давления, установленного в схеме энергоблока

Обозначения см. рис. 1

В табл. 1 приведен перечень основных измеряемых величин и методы их измерения. Все измерения проводятся с учетом требований, предъявляемых к измерительным устройствам [3-5].

Таблица 1

Перечень измеряемых величин и способы их измерения

Величина	Эксплуатационные испытания	Исследовательские испытания
Первичный измерительный прибор (метод)	Вторичный измерительный прибор	Первичный измерительный прибор (метод)	Вторичный измерительный прибор
1.	Давление в деаэраторе	Пружинный манометр класса точности 0,6	—	Пружинный манометр класса точности не более 0,6	—
2.	Температура потоков, поступающих на деаэрацию:
основной конденсат турбин, химически обессоленная вода, конденсат подогревателей сетевой воды, производственный конденсат	Лабораторный ртутный термометр с ценой деления 1 °С	—	Лабораторный ртутный термометр с ценой деления 1 °С	—
Платиновый термометр сопротивления ТСП	Автоматические уравновешенные мосты КСМ1, КСМ2, КСМ4	Платиновый термометр сопротивления ТСП	Автоматический уравновешенный мост КСМ4
Термоэлектрические термометры ТХК, ТХА	Потенциометры КСП1, КСП4	Термоэлектрический термометр ТХК	Потенциометр КСП4
дренаж ПВД, конденсат с уплотнений питательных насосов и пр.	—	—	Платиновый термометр сопротивления ТСП	Автоматический уравновешенный мост КСМ4
—	—	Термоэлектрический термометр ТХК	Потенциометр КСП4
3.	Температура греющего пара	—	—	То же	То же
4.	Температура выпара	Лабораторный ртутный термометр с ценой деления 1 °С	—	Лабораторный ртутный термометр с ценой деления 1 °С	Потенциометр КСП4
Платиновый термометр сопротивления ТСП	Автоматические уравновешенные мосты КСМ1, КСМ2, КСМ4	Платиновый термометр сопротивления ТСП	Автоматический уравновешенный мост КСМ4
Термоэлектрические термометры ТХК, ТХА	Потенциометры КСП1, КСП4	Термоэлектрические термометры ТХК, ТХА	Потенциометр КСП4
5.	Расхода потоков, поступающих на деаэрацию
	основной конденсат турбин, конденсат подогревателей сетевой воды, производственный конденсат, химически обессоленная вода, конденсат с уплотнений питательных насосов	Нормальные диафрагмы, рассчитанные по [6] с дифманометрами ДТ-50 или ДМЭР	Миллиамперметры КСУ1, КСУ4	Нормальные диафрагмы, рассчитанные по [6] с дифманометрами ДТ-50 или ДМЭР	Миллиамперметры КСУ1, КСУ4
6.	Расход пара	Вычисляется по балансу деаэратора	—	То же	То же
7.	Расход выпара	Определяется по степени открытия задвижки	—	-«-	-«-
8.	Уровень воды в баке-аккумуляторе	Водомерное стекло	—	Водомерное стекло	-«-
9.	Уровень воды на листах в сливном стакане	—	—	То же	—
10.	Концентрация кислорода в исходных потоках:
основной конденсат турбин, конденсат подогревателей сетевой воды, производственный конденсат, химически обессоленная вода	Колориметрический с применением сафранина Т и йодометрический метод [7]	—	Колориметрический с применением сафранина Т иkb йодометрический метод [7]	—
прочие потоки	—	—	То же	—
11.	Концентрация кислорода в деаэрированной воде	Колориметрический метод с применением сафранина Т	—	Колориметрический метод с применением сафранина Т	—
12.	Концентрация свободной углекислоты в исходных потоках	—	—	Метод титрования раствором щелочи в присутствии фенолфталеина	—
13.	Концентрация свободной углекислоты в деаэрированной воде	Метод титрования раствором щелочи в присутствии фенолфталеина	—	То же	—
14.	Бикарбонатная щелочность исходных потоков	—	—	Метод титрования раствором кислоты в присутствии фенолфталеина, затем метилоранжа	—
15.	Бикарбонатная щелочность деаэрированной воды	Метод титрования раствором кислоты в присутствии фенолфталеина, затем метилоранжа	—	То же	—

3.3. Особенности измерения некоторых величин
