Тумбовый турникет Tornello Epico (стр. 2 )

Турникет устанавливают на место его монтажа и проводят разметку для сверления отверстий в полу. Сверление производится сверлом диаметром 12мм. В отверстия устанавливаются дюбеля диметром 12 мм и длиной 80мм. После этого необходимо поставить турникет на место монтажа. Перед закреплением через технологические отверстия в основании турникета следует вывести из турникета все кабели (управления и питания) и убедиться, что ни один кабель не повреждён и не пережимается при установке. Затем через крепежные отверстия в основании турникета установить шурупы. Зажать шурупы.

После зажима шурупов необходимо убедиться в устойчивости смонтированного турникета. Затем необходимо установить блок питания и подключить к нему турникет. Подключить пульт управления и остальное внешнее оборудование турникета, если оно предусмотрено. Включить блок питания в сеть 220В.

Проверить работоспособность турникета.

Преграждающая планка и необходимые принадлежности представлены на рисунке 14.

Рисунок 14. Преграждающая планка и принадлежности

1 – преграждающая планка; 2 – фланец; 3 – винты М8´16;

4 – стопорный винт М4´20.

Монтаж планки производится следующим образом.

Крепление фланца планки 2 (рисунок 14) к турели 4 (рисунок 4) осуществляется винтами 3 (рисунок 14) как показано на рисунке 15, учитывая его ориентацию (рисунок 16).

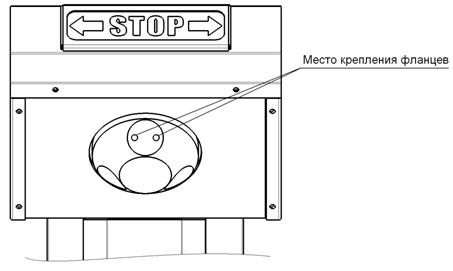

Рисунок 15. Крепление фланца

ВНИМАНИЕ!!! Ориентация фланца указывается на торце. При установке фланца в позицию, показанную на рисунке 15, стрелка, изображённая на торце, должна быть направлена к центру (оси вращения турели) (рисунок 16).

Рисунок 16. Ориентация фланца

После закрепления фланца, по резьбе закручивается сама планка.

Каждый турникет комплектуется тремя преграждающими планками. В комплект каждой планки входит фланец. В целях гарантированной беспрепятственной установки планок комплект «планка-фланец» маркируется цифрами, как изображено на рисунке 17.

Рисунок 17. Маркировка комплектов «планка-фланец»

Планка заворачивается на фланец до упора.

После прикручивания планки, с целью предотвращения дальнейшего раскручивания планки следует ввернуть стопорный винт 4 (рисунок 14).

7.4 Монтаж и использование преграждающей планки «Антипаника»

Преграждающая планка «Антипаника» поставляется незакреплённой в виде, показанном на рисунке 18.

Рисунок 18. Преграждающая планка «Антипаника»

В комплект поставки преграждающей планки «Антипаника» входят следующие позиции:

-  Фланец планки «Антипаника» (поз. 1)

-  гайка-конус (поз. 2);

-  технологический винт (поз. 3);

-  шток (поз. 4);

-  преграждающая планка (поз. 5);

-  винт М4´20;

-  гайка М4.

Установка преграждающих планок «Антипаника» производится в следующей последовательности.

Фланец 1 (рисунок 18) закрепляется в турели 4 (рисунок 4) тем же способом, что и при закреплении обычной преграждающей планки. После этого по резьбе на вставку закручивают гайку-конус 2 (рисунок 18).

Планку задвигают штоком в прорезь фланца, таким образом, чтобы отверстие штока совпало с отверстием фланца (рисунок 19).

Рисунок 19. Установка преграждающей планки «Антипаника». Шаг 1

В совмещённое отверстие штока и фланца вставляют винт М4´20 (входит в комплект поставки) и фиксируют его гайкой М4 (рисунок 20).

Рисунок 20. Установка преграждающей планки «Антипаника». Шаг 2

Затем необходимо оттянуть планку и убрать технологический винт 2 (рисунок 18). Оба установленных винта (технологический и крепежный) показаны на рисунке 21.

Рисунок 21. Установка преграждающей планки «Антипаника». Шаг 3

Затем необходимо задвинуть планку на гайку-конус (рисунок 22).

Рисунок 22. Установка преграждающей планки «Антипаника». Шаг 4

После всех проведенных действий необходимо убедиться в работоспособности преграждающей планки «Антипаника».

На рисунке 23 представлена схема работы преграждающей планки «Антипаника».

В позиции 1) показано исходное состояние преграждающей планки. Для разблокировки прохода сначала необходимо оттянуть планку на 4-5 см вдоль ее оси (как показано на рисунке 23, позиция 2). Затем согнуть ее вниз (позиция 3) до вертикального положения в оттянутом состоянии и зафиксировать положение западением планки в технологическую проточку гайки-конуса (позиция 4).

Возврат планки в исходное состояние производится в обратном порядке.

4)

3)

2)

1)

Рисунок 23. Использование преграждающей планки «Антипаника»

7.5. Схемы подключения контроллера турникета

7.5.1. Используемые термины

Контроллер турникета. Организует алгоритм работы, управляет механизмом турникета, обрабатывает сигналы с фотодатчиков (фотопрерывателей), обеспечивает интерфейсы связи с внешними устройствами (пультом управления, считывателями, системами контроля доступа). Позволяет организовать автономную систему контроля доступа (при подключении двух считывателей).

Плата датчиков. Организует работу с секторным диском. Обеспечивает подключение электродвигателей, табло индикации, датчиков механической разблокировки турникета. Позволяет дополнительно подключать считыватели, установленные непосредственно на турникете.

Секторный диск. Совместно с фотодатчиками (фотопрерывателями) используется для определения направления прохода.

Плата датчиков подключается к контроллеру турникета посредством соединительного кабеля.

Табло индикации турникета. Отображает текущее разрешенное направление прохода или надпись «STOP» (запрет прохода).

Пульт управления турникетом. Служит для непосредственного управления турникетом, как в автономном режиме, так и в режиме работы с СКД. Пульт также производит управление сиреной. Светодиоды пульта управления отображают текущее состояние турникета. Встроенный жидкокристаллический индикатор позволяет производить слежение за количеством совершенных проходов (текущих и накапливающихся), а также за состоянием автономной памяти контроллера.

Сирена. Используется в качестве предупреждающего звукового сигнализатора. При работе турникета в составе СКД сирена может быть включена из программы «Эпикур V3» через интерфейс RS485 контроллера. Эта особенность совместно с удаленной разблокировкой турникета (включением свободного прохода в обоих направлениях) может использоваться для эвакуации людей при чрезвычайных ситуациях.

Считыватели. Используются для преобразования радиочастотного интерфейса карт (совместимых с Em-marin H4кГц) в интерфейс i-Button (Touch Memory).

Концентратор. Используется для организации сетевой системы контроля доступа. Работает, как в сетевом, так и в автономном (при выключенном компьютере) режиме. База данных позволяет хранить 6450 идентификаторов (карт, ключей Touch Memory®) и 8000 событий (входов, выходов). К одному концентратору может быть подключено до 4 турникетов.

Конвертер интерфейсов. Посредством конвертера производится подключение концентратора к интерфейсу USB компьютера.

Блок питания. Имеет выходное постоянное стабилизированное напряжение 12В (до 13,2 В) с максимальной нагрузочной способностью 2А. Блок питания обеспечивает питание турникета от сети переменного тока напряжением 220В частотой 50Гц.

Считыватели, концентратор, конвертер интерфейсов и блок питания в стандартный комплект поставки не входят.

На рисунке 24 показан внешний вид контроллера турникета.

Рисунок 24. Контроллер турникета

1 – соединительный кабель; 2 – контроллер турникета; 3 – разъем для подключения периферийных устройств; 4 – разъем подключения питания турникета.

К разъему для подключения периферии (3) могут подключаться следующие типы устройств:

-  пульт управления турникетом;

-  считыватели ключей Touch Memory®;

-  считыватели различных типов карт с выходным интерфейсом MicroLan (i-Button);

-  концентратор (сетевой контроллер СКД с интерфейсом RS485);

-  сетевой либо автономный контроллер СКД через стандартный интерфейс управления турникетом.

Подробное описание подключения периферийных устройств к разъемам контроллера приведено в подразделах 7.5.2. – 7.5.7.

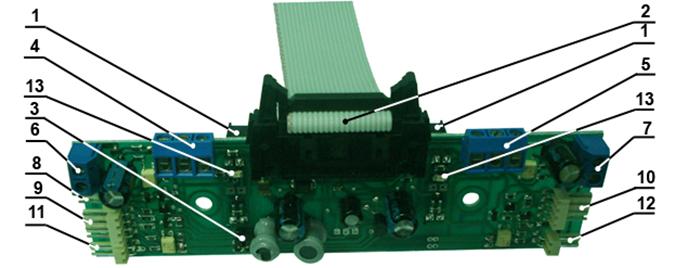

На рисунке 25 показана плата датчиков. Описание разъемов платы датчиков также приведено в подразделе 7.5.4. Контрольные светодиоды (13) используются для контроля возможных неисправностей датчиков. В начальном (запертом) положении преграждающих планок оба светодиода должны гореть. Если секторный диск прерывает соответствующий фотодатчик, то светодиод гаснет. Если диск перекрывает оба фотодатчика, то оба светодиода гаснут. При проведении контроля работоспособности платы датчиков нельзя допускать попадания прямого света на фотодатчики.

Рисунок 25. Коннектор (плата датчиков)

1 – фотодатчики (фотопрерыватели); 2 – соединительный кабель; 3 – перемычка настройки режима работы коннектора; 4 – клеммная колодка подключения считывателя прохода вправо; 5 – клеммная колодка подключения считывателя прохода влево; 6 – клеммная колодка подключения левого электромагнита; 7 – клеммная колодка подключения правого электромагнита; 8 – разъем подключения сирены; 9 – разъем подключения табло индикации (левого табло индикации тумбового турникета); 10 – разъем подключения правого табло индикации тумбового турникета; 11 – разъем подключения левого датчика механической разблокировки турникета; 12 – разъем подключения правого датчика механической разблокировки турникета; 13 – контрольные светодиоды.

7.5.2. Описание клеммных колодок контроллера турникета

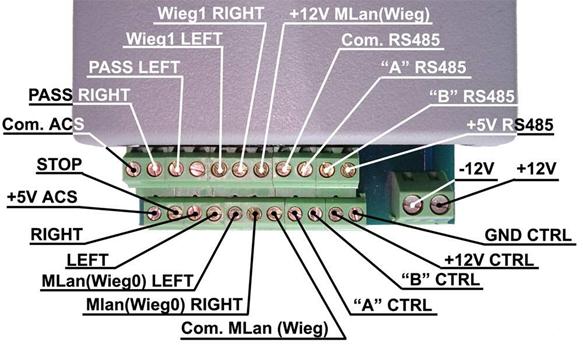

На рисунке 26 показано назначение контактов клеммных колодок контроллера турникета. В таблице 7 приведено краткое описание каждой клеммы контроллера.

Рисунок 26. Назначение контактов клеммных колодок контроллера

Таблица 7. Краткое описание клеммных колодок контроллера турникета (нумерация контактов слева направо)

Группа контактов	Наименование клеммы	№	Описание
Подключение СКД с непосредственным управлением	+5V ACS	2	+ 5 В относительно «Com. ACS». Используется для запитывания схем согласования с некоторыми СКД
STOP	4	Запрет прохода. Отменяет любой разрешенный проход	Управление – подача низкого уровня относительно «Com. ACS» длительностью не менее 50 мс, фактически кратковременное замыкание на «Com. ACS» выходным каскадом контроллера СКД (транзистором, реле, оптопарой). При замыкании LEFT либо RIGHT совместно со STOP – разрешение многократного прохода в соответствующем направлении
RIGHT	6	Разрешение однократного прохода вправо
LEFT	8	Разрешение однократного прохода влево
PASS RIGHT	3	Подтверждение прохода вправо	Сигнал подтверждения – открывание выходного транзистора на 300 мс, фактически – подача низкого уровня на вход внешнего контроллера СКД, относительно «Com. ACS»
PASS LEFT	5	Подтверждение прохода влево
Com. ACS	1	Общий контакт для сигналов непосредственного управления турникетом
Подключение считывателей ключей Touch Memory®, либо других с интерфейсом MLan	MLan(Wieg0) LEFT	10	Подключение считывателей для разрешения прохода влево (Фактически считыватель устанавливается справа)
MLan(Wieg0) RIGHT	12	Подключение считывателей для разрешения прохода вправо (Фактически считыватель устанавливается слева)
Com. MLan	14	Общий провод для подключения считывателей
+12V MLan	13	Питание считывателей с интерфейсом MLan, а также других внешних устройств (например, концентраторов)
Wieg1 LEFT	9	Резерв
Wieg1 RIGHT	11	Резерв
Подключение пульта управления турникетом	“A” CTRL	16	«Плюс» линии управления («A» интерфейса RS485) пульта управления турникетом
“B” CTRL	18	«Минус» линии управления («B» интерфейса RS485) пульта управления турникетом
+12V CTRL	20	Питание пульта управления турникетом
GND CTRL	22	Общий провод пульта управления турникетом
К контроллеру СКД с интерфейсом RS485 (концентратору)	“A” RS485	17	Интерфейс RS485 линия «A+» для связи турникета контроллером СКД с RS485 (концентратором CS-05)
“B” RS485	19	Интерфейс RS485 линия «B-» для связи турникета с контроллером СКД с RS485 (концентратором CS-05)
Com. RS485	15	Общий провод интерфейса RS485 для связи турникета с контроллером СКД с RS485 (концентратором CS-05)
+5V	21	+5V интерфейса RS485
Питание турникета	-12V	1	«Минус» питания турникета
+12V	2	«Плюс» питания турникета

7.5.3. Подключение питания

Питание турникета должно осуществляется от стабилизированного (рекомендуется использование бесперебойного) источника питания, обеспечивающего напряжение питание питания турникета от 10,8 до 13,2 вольт при токе 1,5 ампера (при этом максимальный ток, потребляемый турникетом, составляет 1,15 ампера).

ВНИМАНИЕ. При превышении напряжения свыше 14 вольт возможен выход турникета из строя, а при напряжении ниже 10,5 вольт возможна нестабильная работа механизма турникета.

Кабель питания турникета подключается к клеммам «+12V» и «-12V». Синий (белый) провод кабеля питания подключается к клемме «+12V», а коричневый (серый) к клемме «-12V». В комплекте с турникетом поставляется провод питания типа ШВВП-2-0,5 длиной 6 метров. Подключение турникета допускается также другими типами провода с медными проводниками с сечением не менее 0,5 мм2. Длина провода питания при сечении проводника 0,5 мм2 не должна составлять более 25 метров (рекомендуется до 15 метров).

Необходимо учитывать, что от клемм «+12V» и «-12V» непосредственно осуществляется питание только электродвигателей и табло индикации турникета. Остальная часть схемы контроллера турникета запитыватеся от встроенного импульсного источника питания. Разъем подключения периферийных устройств полностью изолирован от клемм «+12V» и «-12V», поэтому запрещается соединять в любой комбинации контакты этого разъемы с клеммами питания турникета, а также с выводами электронных устройств не изолированных от питания турникета. Несоблюдение вышеприведенных рекомендаций может привести к выходу турникета из строя либо его нестабильной работе.

7.5.4. Подключение пульта управления

Пульт управления подключается к контроллеру турникета посредством четырехпроводного кабеля, по которому поступает питание 12В и сигналы управления. Пульт имеет индикатор состояния турникета из 5 светодиодов и 8-символьный жидкокристаллический индикатор для отображения количества проходов в каждую сторону.

Длина кабеля пульта управления (при использовании кабеля типа «витая пара» UTP-5 с толщиной проводника не менее 0,5 мм) может составлять до 300м.

Пульт управления турникетом подключается к клеммам «”A” CTRL», «”B” CTRL», «GND CTRL» и «+12V CTRL». Подключение проводов пульта приведено в таблице 8. Необходимо учитывать, что клеммы ”A” и “B” должны подключаться к одной «витой паре» кабеля (например «”A” CTRL» к оранжевому проводу, а «”B” CTRL» к бело-оранжевому), клеммы питания могут подключаться к любым проводам.

Таблица 8. Подключение пульта управления турникетом

№	Цвет провода	Назначение	Контакт контроллера
1	Коричневый	Общий провод	«GND CTRL»
2	Желтый	Провод питания	«+12V CTRL»
3	Белый	«-» интерфейса управления	«”B” CTRL»
4	Зеленый	«+» интерфейса управления	«”A” CTRL»

При необходимости использовать кабель длиной более 300 метров (до 600 метров) надо при подключении питания объединять несколько проводов кабеля UTP-5: 3 провода для подключения клеммы «GND CTRL» и 3 провода для «+12V CTRL». Запрещается объединять с другими проводами провода, подключенные к клеммам «”A” CTRL», «”B” CTRL». Это может привести к нестабильной работе, как пульта управления, так и турникета в целом. Другие рекомендации по использованию кабелей типа «витая пара» для подключения устройств интерфейсом RS485 приведены в подразделе 7.2.5 «Подключение контроллеров СКД посредством интерфейса RS485».
