1. Введение

Настоящее руководство по эксплуатации является эксплуатационным документом, объединенным с паспортом турникета, и предназначено для ознакомления с устройством и работой турникета-трипода тумбового ТB-01 (далее – турникета). В данном руководстве также приведены рекомендации по монтажу турникета и его подключению к системам контроля доступа и учета рабочего времени (далее СКД).

Руководство устанавливает правила эксплуатации, соблюдение которых обеспечивает поддержание турникета в рабочем состоянии на протяжении установленного срока эксплуатации.

2. Назначение

Турникет предназначен для управления потоками людей на проходных промышленных предприятий, банков, бизнес-центров, аэропортах, вокзалах и т. д., а также для учета рабочего времени в составе СКД.

Турникет ТB-01 производится в двух исполнениях, описание которых приведено в таблице 1.

Таблица 1. Исполнения турникетов

Обозначение исполнения	Отличительные признаки
ТB-01S	Лицевые панели выполнены из полированной нержавеющей стали.
ТB-01G	Лицевые панели выполнены из полированной нержавеющей стали, покрытой нитридом титана (под золото).

Для размещения турникета на месте эксплуатации требуется площадь размером 1.2м2.

Номинальные значения климатических факторов:

а) Для эксплуатации турникета в рабочем состоянии:

-  помещение с параметрами микроклимата по ГОСТ ИСО 2 (класс 5 ИСО, эксплуатируемое состояние; заданные размеры частиц - 0,5 мкм, 3520 частиц/м3);

-  пределы температуры: от 0 до +50°C;

-  относительная влажность 98%.

б) При нахождении турникета в нерабочем состоянии (хранение и транспортирование, перерывы в работе):

-  пределы температуры: от -20 до +50°C;

-  относительная влажность 98%.

Наличие агрессивных газов и паров кислот в помещении недопустимо.

Питание турникета допускается только от постоянного тока напряжением 12В (±10%). Питание от сети переменного тока напряжением 220В допускается только при использовании внешнего блока питания с выходным током не менее 1,5 А при напряжении 12В±10%.

Требования к качеству электрической энергии - по ГОСТ .

По способу защиты человека от поражения электрическим током турникет относится к классу защиты I по ГОСТ 12.2.007.0-75.

Турникет не предназначен для эксплуатации во взрывоопасных и пожароопасных зонах по «Правилам устройств электроустановок» (ПУЭ).

3. Комплект поставки

Турникет состоит из частей и комплектов, перечисленных в таблице 2. Турникет и его составные части изображены на рисунке 1.

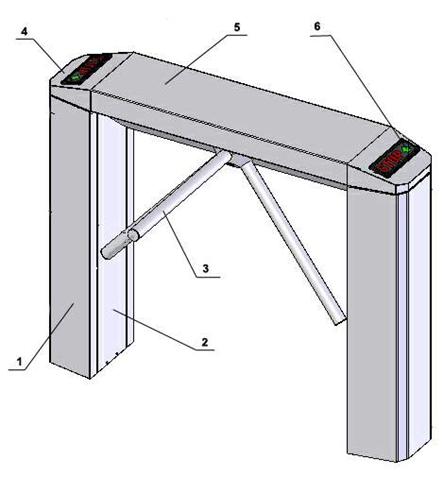

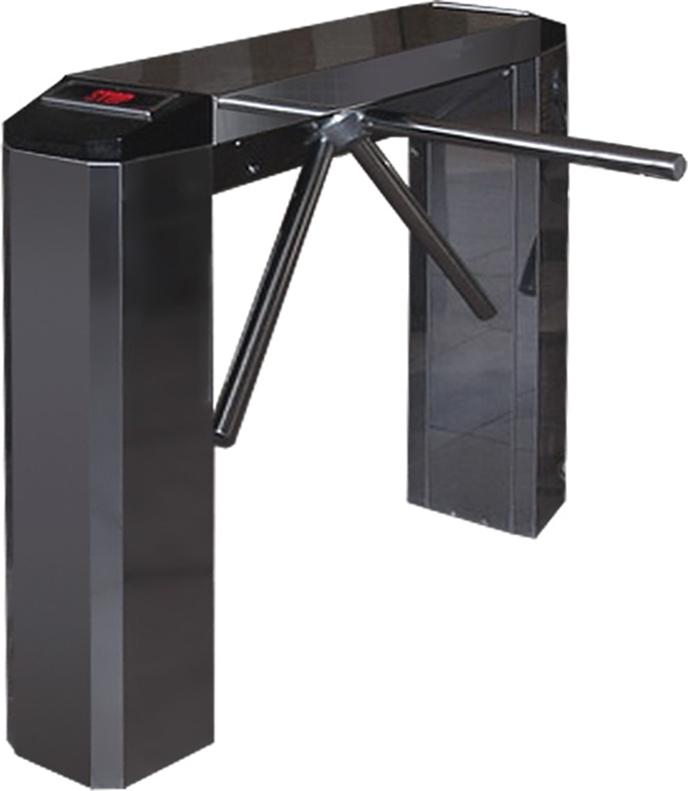

Рисунок 1. Турникет - трипод TB-01

1 – стойка турникета; 2 – нижняя крышка; 3 – преграждающие планки; 4 – боковая крышка; 5 – верхняя крышка; 6 – табло индикации.

Таблица 2. Базовый комплект поставки

Наименование	Кол-во (шт.)
Турникет-трипод тумбовый	1
Пульт управления турникетом со счетчиком проходов	1
Кабель подключения питания турникета	1
Ключ принудительной разблокировки механизма на вход (выход)	4
Руководство по эксплуатации (паспорт)	1
Упаковка	1

По согласованию с заказчиком турникет также может комплектоваться дополнительным оборудованием, перечисленным в таблице 3.

Таблица 3. Дополнительное оборудование

Наименование	Кол-во (шт.)
Преграждающие планки	3
Преграждающие планки «антипаника»	3
Считыватели бесконтактные Proximity, 125 кГц для работы в составе автономной либо сетевой СКД	2
Считыватель бесконтактный контрольный Proximity, RS232 (USB) для занесения карт доступа в память концентратора.	1
Мастер-карта для занесения карт доступа в автономную память контроллера	1
Концентратор (используется для работы в составе сетевой СКД). Может использоваться для подключения до 4 турникетов.	1
Конвертер интерфейсов RS422/USB для подключения концентратора к компьютеру	1
Программное обеспечение «Эпикур V3» для управления системой контроля доступа и учета рабочего времени	1
ИБП 12В, 2А с аккумулятором на 7А/ч	1

4. Технические характеристики турникета

Технические характеристики турникета приведены в таблице 4. Габаритные размеры турникета приведены на рисунке 2.

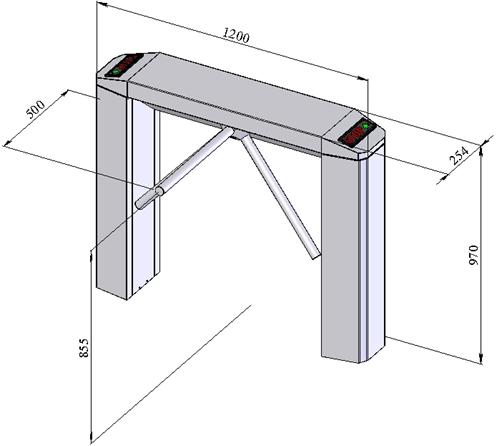

Рисунок 2. Габаритные размеры турникета

Таблица 4. Технические характеристики турникета

Параметр	Единица измерения	Значение
Напряжение сети переменного тока (при использовании внешнего блока питания)	В	220 ± 22
Частота переменного тока	Гц	50 ± 0,5
Напряжение питания турникета	В	12 ± 1,2
Максимально потребляемый ток:
В режиме ожидания	А	0,3
В режиме прохода в одном из направлений	А	0,6
В режиме свободного прохода в обоих направлениях	А	1,15
Габаритные размеры стойки турникета (см. рисунок)	мм	1200х754х970
Длина преграждающей планки	мм	500
Длинна кабеля пульта управления (не менее)	м	6
Длинна провода питания (не менее)	м	6
Масса турникета (не более)	кг	50
Пропускная способность турникета в режиме свободного прохода	чел./мин.	60
Пропускная способность турникета в режиме однократного прохода	чел./мин.	30
Срок эксплуатации	мес.	96
Гарантийный срок эксплуатации	мес.	24

5. Описание турникета

Турникет ТB-01 обладает следующими особенностями:

-  турникет может работать как от пульта управления, так и в составе автономной или сетевой СКД;

-  пульт управления турникета оснащен счётчиком проходов, указывающим на количество вошедших и вышедших людей, с возможностью сброса текущих показаний. Существует также возможность просмотра общего числа входов и выходов, а также суммарного числа проходов с момента запуска турникета в эксплуатацию. Счетчики суммарного числа проходов не сбрасываются;

-  в турникет встроена сирена, управление которой осуществляется с пульта управления или СКД;

-  в случае использования турникета в системе СКД возможно размещение считывателей на боковых поверхностях верхней крышки турникета;

-  в турникете встроена автономная СКД с базой на 500 пропусков;

-  при отключении питания турникет переходит в режим «Запрет прохода в любую сторону». В случае необходимости обеспечения прохода через турникет, при отключённом электропитании, следует воспользоваться ключами принудительной разблокировки. При возобновлении подачи электропитания на турникет принудительную разблокировку следует снять;

-  в турникете предусмотрена возможность лёгкой и быстрой замены обычных преграждающих планок на преграждающие планки «Антипаника» (описание см. в п. 7.4).

6. Устройство и принцип работы турникета

В основе работы турникета лежит механизм с поворотной турелью, наклонённой под определённым углом, а также механизм остановки поворота. Плавность хода обеспечивает встроенный гидравлический демпфер. В качестве преграждающих планок используется труба из полированной нержавеющей стали диаметром 38 мм. Длина каждой планки составляет 540 мм.

Контроллер турникета расположен внутри турникета. Поэтому для получения доступа к контроллеру (например, для подключения питания турникета, пульта управления или СКД) сначала необходимо снять нижние крышки, затем боковые, потом верхнюю.

Процесс запирания и открытия прохода осуществляется 2-мя рычагами, приводимыми в действие электродвигателями. При разрешённом проходе в какую-либо сторону загорается соответствующая стрелка Þ (Ü) на табло индикации. При закрытом проходе в обе стороны горит знак «STOP». При свободном проходе в обе стороны загораются обе стрелки Ü Þ на табло индикации.

7. Подготовка турникета к использованию

7.1 Подготовка турникета к монтажу

Подготовка к монтажу турникета производится в следующей последовательности:

-  Провести осмотр турникета на предмет целостности, отсутствия видимых повреждений и дефектов. Проверить комплектность турникета;

-  Провести осмотр фундамента (пола), на который предполагается производить монтаж установку турникета. Убедится в прочности и твёрдости пола. Пол должен быть бетонным (не ниже марки 400, группа прочности В22,5). Поверхность должна быть ровной и не иметь дефектов (выбоин, наплывов и т. д.). Временный проход должен осуществляться вдали от места монтажа турникета;

-  Подготовить место, где будет установлен турникет.

7.2. Варианты монтажа турникета. Смена направлений проходов

На рисунке 5 указано принятое по умолчанию направление проходов. Проход влево соответствует движению через турникет, при котором турель вместе с преграждающими планками вращаются против часовой стрелки. Направление прохода вправо соответствует вращение турели по часовой стрелке.

Рисунок 5. Направления проходов, принятые в данном руководстве

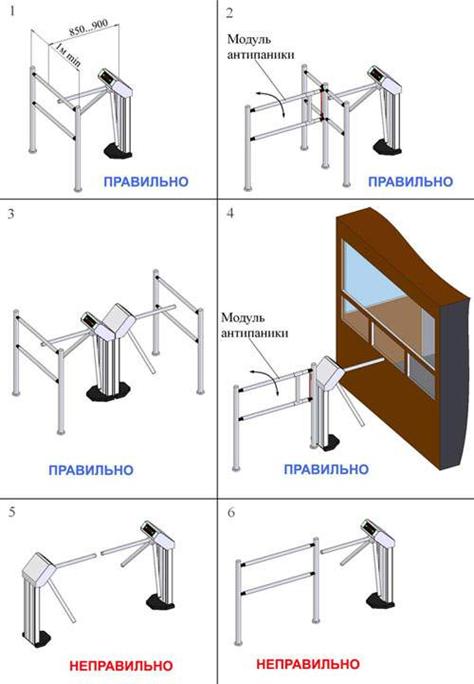

Рисунок 6. Правильные и неправильные варианты монтажа турникета

1-4 – монтаж турникета произведен правильно, 4, 5 – монтаж турникета произведен

неправильно.

При проведении монтажа турникета необходимо учитывать, что верхняя преграждающая планка должна находиться на расстоянии 5-7 см (не более) от формирователя прохода (любая поверхность перпендикулярная верхней преграждающей планке: модуль ограждения, стена и т. п.). На рисунке 6 показаны правильно и неправильно произведенный монтаж турникета. Если монтаж произведен неправильно, то при совершении прохода турель турникета не будет осуществлять поворот на требуемый угол (более 60 градусов), вследствие чего преграждающие планки вернутся в исходное состояние, и проход не будет учтен.

На рисунках 7 – 8 показаны возможные варианты монтажа турникетов. На рисунке 7 оператор, управляющий турникетом посредством пульта управления размещается лицом к турникету (к табло индикации и преграждающим планкам). Направление на вход соответствует проходу влево. Данное расположение турникета использовалось, как базовое при описании работы в данном руководстве.

Рисунок 7. Размещение турникета. Вариант N1

Рисунок 8. Размещение турникета. Вариант N2

Положение оператора на рисунке 8, аналогично положению на рисунке 7. Отличием является, то, что проход влево соответствует выходу. На рисунках 9 и 10 оператор находится сзади турникета.

Рисунок 9. Размещение турникета. Вариант N3

Рисунок 10. Размещение турникета. Вариант N4

Смена значения направлений проходов и варианта расположения пульта управления производится двумя способами:

-  Перемычкой смены направления прохода (выбора расположения пульта управления);

-  Посредством пульта управления.

По умолчанию в ячейке «Количество входов» отображается число проходов влево, а в «Количество выходов» - число проходов вправо. Для перемены местами ячеек необходимо одновременно нажать на кнопки «Сброс показаний» и «Всего проходов». Затем, не отпуская их, на 3 секунды нажать кнопку «Сброс питания».

Перемычка используется для выбора варианта расположения пульта управления. При поставке турникета перемычка не установлена. После установки перемычки изменяется назначение кнопок пульта управления. Кнопки, которые при снятой перемычке разрешают направление прохода влево, при установленной разрешают проход вправо. Фактически, после установки перемычки, все электронные органы управления турникетом меняются «зеркально». То есть также меняются местами входы управления СКД «LEFT» и «RIGHT», каналы MLan «MLan LEFT» и «MLan RIGHT», выходы подтверждения прохода «PASS LEFT» и «PASS RIGHT».

В таблице 5 приведено в соответствие положение перемычек и способа монтажа турникета.

Таблица 5. Соответствие положения перемычек способу монтажа турникета

Вариант монтажа №	Рисунок	Положение перемычки смены направления прохода	Произвести одновременное нажатие кнопок «Сброс показаний» и «Всего проходов» на пульте
1	7	Снята	Нет
2	8	Снята	Да
3	9	Установлена	Нет
4	10	Установлена	Да

Рисунок 13. Перемычки настройки контроллера турникета

Таблица 6 представляет собой расширенный вариант таблицы 5. В ней дополнительно указано назначение кнопок пульта управления, ячеек индикатора пульта управления, а также некоторых клемм контроллера турникета (клеммы подключения считывателей и контроллеров посредством командного интерфейса) в зависимости от положения перемычек и нажатия кнопок смены направления прохода. При подключении турникета после проведения его монтажа в соответствие со схемами, приведенными на рисунках 7-10, необходимо руководствоваться таблицей 6.

Таблица 6. Соответствие положения перемычек способу монтажа турникета.

Положение перемычки «смена направления прохода»	Снята	Установлена
Производилось одновременное нажатие кнопок «Сброс показаний» и «Всего проходов» на пульте	Нет	Да	Нет	Да
Вариант монтажа №	1	2	3	4
Рисунок	7	8	9	10
Назначение:
прохода влево	Вход	Выход	Выход	Вход
прохода вправо	Выход	Вход	Вход	Выход
кнопки однократно влево	Вход (Влево)	Выход (Влево)	Вход (Вправо)	Выход (Вправо)
кнопки однократно вправо	Выход (Вправо)	Вход (Вправо)	Выход (Влево)	Вход (Влево)
кнопки многократно влево	Вход (Влево)	Выход (Влево)	Вход (Вправо)	Выход (Вправо)
кнопки многократно вправо	Выход (Вправо)	Вход (Вправо)	Выход (Влево)	Вход (Влево)
индикатора «количество входов»	Проходы влево	Проходы вправо	Проходы вправо	Проходы влево
индикатора «количество выходов»	Проходы вправо	Проходы влево	Проходы влево	Проходы вправо
индикатора «всего входов»	Проходы влево	Проходы вправо	Проходы вправо	Проходы влево
индикатора «всего выходов»	Проходы вправо	Проходы влево	Проходы влево	Проходы вправо
клеммы «LEFT» контроллера	Разрешение прохода влево	Разрешение прохода влево	Разрешение прохода вправо	Разрешение прохода вправо
клеммы «RIGHT» контроллера	Разрешение прохода вправо	Разрешение прохода вправо	Разрешение прохода влево	Разрешение прохода влево
клеммы «PASS LEFT» контроллера	Подтвержде­ние прохода влево	Подтвержде­ние прохода влево	Подтвержде­ние прохода вправо	Подтвержде­ние прохода вправо
клеммы «PASS RIGHT» контроллера	Подтвержде­ние прохода вправо	Подтвержде­ние прохода вправо	Подтвержде­ние прохода влево	Подтвержде­ние прохода влево
клеммы «MLan LEFT»	Считыватель влево	Считыватель влево	Считыватель вправо	Считыватель вправо
клеммы «MLan RIGHT»	Считыватель вправо	Считыватель вправо	Считыватель влево	Считыватель влево

7.3 Монтаж турникета

Установка турникета и крепление его к полу производится при снятых преграждающих планках. Крепление турникета к полу осуществляется шестью шурупами с шестигранной головкой "Глухарь"восемью анкерными болтами (d=8 мм, L=100мм) DIN 571, расположенными согласно рисунку 3.
