Схема теплоснабжения городского поселения Озеры Московской области (стр. 13 )

Таблица 22 - Протяженность тепловых сетей

№		Длина в од-	Длина в од-	Длина в од-	Длина в од-
	Котельная	нотруб. отоп.	нотруб. отоп.	нотруб. ГВС.	нотруб. исполн.
п/п		п. м. (гидр.)	п. м. (реализ.)	п. м. (реализ.)	ГВС+от.(реал.)п. м.
1	Котельная №1	1956	3674		3674
2	Котельная №2	14924	12356	4406	16762
3	Котельная №3		998		998
4	Котельная №4	5658	5455		5455
5	Котельная №5	6552	5116	2988	8104
6	Котельная №6	1070	940	630	1570
7	Котельная №8	19218	16655	15863	32518
8	Котельная №10	2572	2462		2462
9	Котельная №11		290		290
10	Котельная №13		46		46
11	Котельная №14		140	140	280
12	Котельная №15		482	482	964
13	Котельная №16		280		280
14	Котельная №17	нет			0
15	Котельная №18	2706	2610	2084	4694
16	Котельная №21	1028	1062	640	1702
17	Быт-Сервис				2322
18	Санаторий "Озеры"				935
19	Санаторий "Ока"				1914

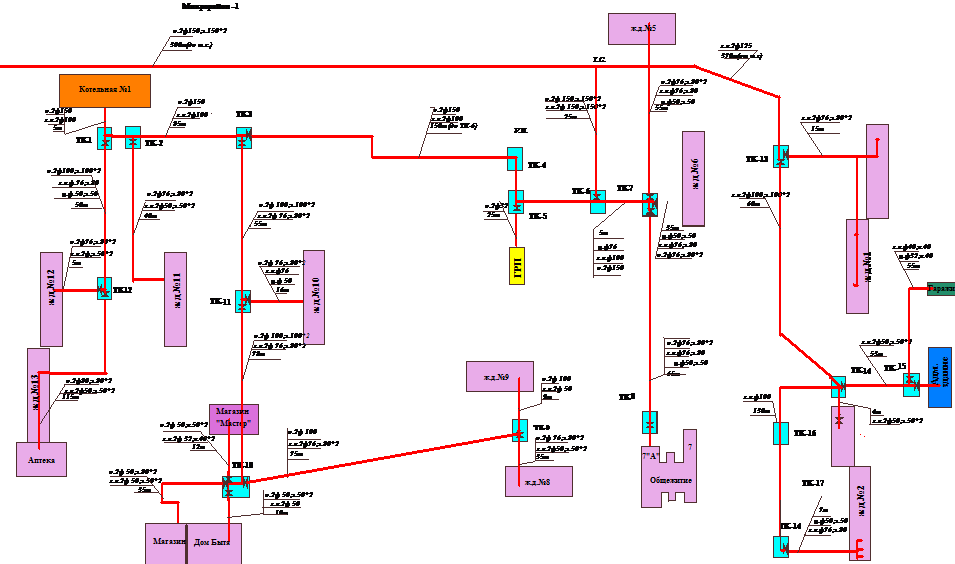

Схемы тепловых сетей

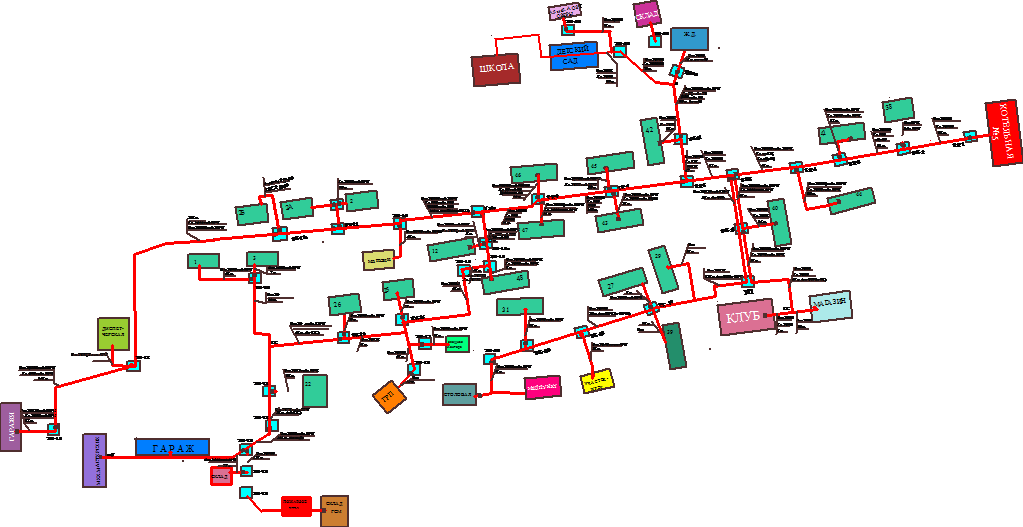

КОТЕЛЬНАЯ № 5

Котельная № 8

Котельная № 10

КОТЕЛЬНАЯ № 18

Показатели	Описание, значения
а) описание структуры тепловых сетей от каждого источника тепловой энергии, от магистральных выводов до центральных тепловых пунктов (если таковые имеются) или до ввода в жилой квартал или промышленный объект;	Для системы теплоснабжения от котельных принято качественное регулирование отпуска тепловой энергии в сетевой воде потребителям. Расчетный температурный график – 95/70оС при расчетной температуре наружного воздуха -28 оС.
б) электронные и (или) бумажные карты (схемы) тепловых сетей в зонах действия источников тепловой энергии;	Схемы тепловых сетей представлены в Приложении.
в) параметры тепловых сетей, включая год начала эксплуатации, тип изоляции, тип компенсирующих устройств, тип прокладки, краткую характеристику грунтов в местах прокладки с выделением наименее надежных участков, определением их материальной характеристики и подключенной тепловой нагрузки;	Тепловая сеть водяная 2-х трубная, закрытая; материал трубопроводов – сталь трубная; способ прокладки – надземная и подземная; преобладающий тип изоляции трубопроводов – стеклохолст (0,03760 Вт/ (м·°С)). Компенсация температурных удлинений трубопроводов осуществляется за счет естественных изменений направления трассы, а также применения П-образных компенсаторов. Грунты в местах прокладки трубопроводов, в основном, супесчаные и суглинистые.
г) описание типов и количества секционирующей и регулирующей арматуры на тепловых сетях;	Регулирующая арматура на тепловых сетях: вентили, задвижки.
д) описание типов и строительных особенностей тепловых камер и павильонов;	Строительная часть камер выполнена из сборного железобетона. Высота тепловых камер не менее 1,8 – 2 м. В перекрытиях камер – не менее двух люков. Днище выполнено с уклоном 0,02 в сторону водосборного приямка. Назначение – размещение арматуры, проведение ремонтных работ.
е) описание графиков регулирования отпуска тепла в тепловые сети с анализом их обоснованности;	Регулирование отпуска теплоты осуществляется качественно по температурному графику 95/70°С. Отопительный график строится по значениям температуры, полученным по формулам: исходные данные, таблицы, графики находятся в Схеме теплоснабжения п.4.2
ж) фактические температурные режимы отпуска тепла в тепловые сети и их соответствие утвержденным графикам регулирования отпуска тепла в тепловые сети;	Фактические температурные режимы отпуска тепла в тепловые сети поддерживаются по утвержденному температурному графику 95/70°С.
з) гидравлические режимы тепловых сетей и пьезометрические графики;
и) статистика отказов тепловых сетей (аварий, инцидентов) за последние 5 лет	Средняя частота отказов тепловых сетей (аварий, инцидентов) – 2 в месяц.
к) статистика восстановлений (аварийно- восстановительных ремонтов) тепловых сетей и среднее время, затраченное на восстановление работоспособности тепловых сетей, за последние 5 лет;	Статистика восстановлений (аварийно-восстановительных ремонтов) отсутствует.
л) описание процедур диагностики состояния тепловых сетей и планирования капитальных (текущих) ремонтов;
м) описание периодичности и соответствия техническим регламентам и иным обязательным требованиям процедур летних ремонтов с параметрами и методами испытаний (гидравлических, температурных, на тепловые потери) тепловых сетей
н) описание нормативов технологических потерь при передаче тепловой энергии (мощности), теплоносителя, включаемых в расчет отпущенных тепловой энергии (мощности) и теплоносителя;	Расчет нормативов технологических потерь приведен в Приложении.
о) оценку тепловых потерь в тепловых сетях за последние 3 года при отсутствии приборов учета тепловой энергии
п) предписания надзорных органов по запрещению дальнейшей эксплуатации участков тепловой сети и результаты их исполнения
р) описание типов присоединений теплопотребляющих установок потребителей к тепловым сетям с выделением наиболее распространенных, определяющих выбор и обоснование графика регулирования отпуска тепловой энергии потребителям	Тип присоединения потребителей к тепловым сетям – непосредственное, без смешения, по параллельной схеме включения потребителей с качественным регулированием температуры теплоносителя по температуре наружного воздуха (температурный график 95/70°С); схема закрытая, четырехтрубная.
с) сведения о наличии коммерческого приборного учета тепловой энергии, отпущенной из тепловых сетей потребителям, и анализ планов по установке приборов учета тепловой энергии и теплоносителя
т) анализ работы диспетчерских служб теплоснабжающих (теплосетевых) организаций и используемых средств автоматизации, телемеханизации и связи;
у) уровень автоматизации и обслуживания центральных тепловых пунктов, насосных станций	---
ф) сведения о наличии защиты тепловых сетей от превышения давления	---
х) перечень выявленных бесхозяйных тепловых сетей и обоснование выбора организации, уполномоченной на их эксплуатацию.	Бесхозяйственных сетей не выявлено.

Тепловые нагрузки потребителей тепловой энергии в зонах действия источников тепловой энергии.
