Теплица модели INVERCA-NLC

ООО «Гринкомплекс» «Greencomplex» LTD

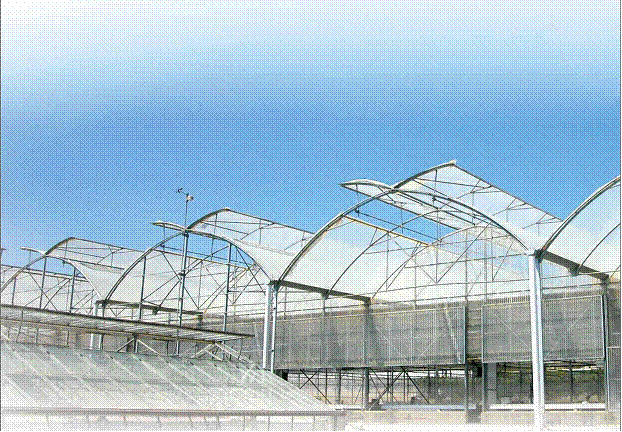

Теплица модели INVERCA-NLC.

Конфигурация макро тунеля

Количество нефов : 1

Ширина нефов : 9,3m.

Длина нефов : 110 m.

Общая ширина теплицы : 9.3 m.

Площадь занятая теплицей : 1.023 m².

Высота в точке зенита : 4,85 m

Опорные стойки



Согласно нормам UNE37.301, UNE37.508/88, UNE37.501, UNE 7.183 и UNE 36-130 во всех конструкциях нашей копании используется оцинкованная сталь. Профили конструции калиброваны снаружи в соответствии с нормами DIN 2.349 DIN 2.395

Расположение опорных стоек

Расстояние между боковыми опорными стойками : 2,5 m.

Фронтальные опорные стойки : 2 с каждой стороны

Описание опорных стоек

Боковые опорные стойки.  Ø-60x. Оцинкованные.

Фронтальные опорные стойки. Трубы R-80x50x2 mm. Оцинкованные

Структурное описание опорных стоек

Все опорные стойки, используемые нашей компанией соответствуют нормам [UNE 3659 для квадратных опорных стоек и UNE 36594 для круглых опорных стоек ]

Эти нормы включают :

Сопротивление < 275 N/mm2

Предел сопротивления > 430 N/mm2

Цинкование

Все опорные стойки используемые нами оцинкованы методом горячего цинкования согласно вропейской норме EN 10142 и стандарту качества DX51 + Z275 NA. цинковое покрытие опорных стоек составляет 60-80 микрон

Уровень коррозии:	Среда:	Приблизительное истощение слоя цинка и соответствующая гарантия(μm)
C1 очень низкий	внутри: Сухая	0,1 150 – 200 лет
C2 низкий	внутри : редкий конденсат	0,1 to 0,7 лет
C3 средний	внутри: повышенная влажность снаружи: средней влажности среда, не морская	0,7 to 2,1 10-15 лет
C4 высокий	внутри : бассейн, хиическия среда снаружи: средней влажности, морская среда	2,1 to 4,2 4- 7 лет
C5 очень высокий	снаружиr: очен влажная, насыщенная солями среда	4,2 to 8,4 2-3 года

Данная таблица показывает гарантию, расчитанную на цинковое покрытие в 15-20 икрон. Продукты исползуеые нашей компанией имеют цинковое покрытие в 60-80 микрон. 

АРКИ

Расстояние между арками-опорными стойками - 2.5 мр.

Все арки иеют размеры Ø-60x1,5 и оцинкованны.



РАСПОЛОЖЕНИЕ СТРОПИЛ В КРЫШЕ, В БОКОВЫХ И ФРОНТАЛьНЫХ СТЕНАХ ТЕПЛИЦЫ

СТРОПИЛА В КРЫШЕ: 3 линии в нефах 9,3 m

СТРОПИЛА В БОКОВЫХ СТЕНАХ: 2 линии на сторону.

СТРОПИЛА ВО ФРОНТАЛьНЫХ СТЕНАХ: 2 линии на каждой стороне 

ХАРАКТЕРИСТИКА  мАТЕРИАЛА ИСПОЛьЗУЕмОГО В ТЕПЛИЦЕ

В боковых стенах теплицы стропила дополнительно усилены подвесными затяжками

Крепления всех деталей осуществляются с помощью винтов и гаек типа 5.6 и 8.8 с цинковым покрытием и двойным хромированием для наибольшего снижения риска коррозии

Все теплицы Inverсa, включая модель  INVERCA MACRO-TUNEL, разработаны и сертифицированы согласно исследованиям проведенным отделом механики и теории конструкций Политехнического Университета Валенсии.

Требования, принятые во внимание при разработке теплиц, следуюшие:

Сопротивление ветру

Максимальная нагрузка выдерживаемая теплицей составляет105км/ч

Вентиляция должна быть закрыта при силе ветра равной или превышающей 50 км/ч. Соответственно для обеспечения безопасности необходимо иметь анемометр (ветрометр) подсоединенный к системе управления.

Нагрузка

Теплица выдерживает нагрузку соответствующую 35 кг/м2, включая вес продукции плюс вес снега.

Вес снега

В исследованиях была расчитана нагрузка соответствующая 20 см свежевыпавшего снега. В случае превышения этого уровня должна быть включена система обогрева теплицы.

Покрытие крыши



Крыша нефа разером 9.3мр на 105мр покрыта слоем полиетилена, описанным ниже:

Внешний слой : Полиэтилен высокой светопроводимости [светопроводимость около 90 процентов] плотностью в 200микрон [ 800 gg] с защитным покрытием Multieva, предохраняющим от протеканий и с бактерицидным покрытием

Внешний слой : Полиэтилен высокой светопроводимости [светопроводимость около 90 процентов] плотностью в 150 микрон [600gg] с защитным покрытием Multieva, предохраняющим от протеканий и с бактерицидным покрытием

Покрытие боковых сторон



Для покрытия боковых сторон в данной теплице применяется полиетилен.

Внешний слой : Полиэтилен высокой светопроводимости [светопроводимость около 90 процентов] плотностью в 200 микрон [ 800gg] с защитным покрытием Multieva, предохраняющим от протеканий и с бактерицидным покрытием.

Внешний слой : Полиэтилен высокой светопроводимости [светопроводимость около 90 процентов] плотностью в 150 микрон [ 600 gg] с защитным покрытием Multieva, предохраняющим от протеканий и с бактерицидным покрытием

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ИЗДЕЛИЯ
Технические характеристики	ЗНАЧЕНИЕ	Величина	НОРМАТИВ
Плотность	200	Икрон	UNE 13206
Натяжение необходимое для разрыва	24-23	N/mm2	EN-ISO 527
максимальное удлинение	650-850	%	EN-ISO 527
Ударопрочность	>900	Гр	EN-ISOS 7765
Оптические характеристики	ЗНАЧЕНИЕ	Икрон	НОРМАТИВ
Проводимость солнечного света	93	%	EN 2155
Проводимость рассеяного света	12	%	EN 2155
Termicidad	17	%	UNE 13206
ГАРАНТИЯ НА ПЛАСТИК		4 года

Примечание: включена сетка от насекомых

Покрытие фронталных сторон

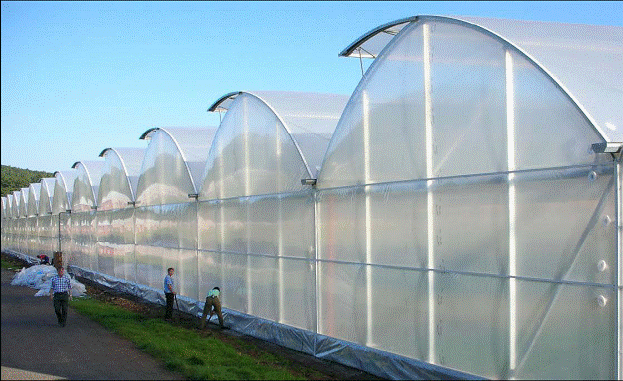

ФРОНТАЛЬНОЕ ПОКРЫТИЕ

Фронтальное покрытие двух сторон макро тунеля INVERCA сделано из поликарбоната плотностью 8 мм.

Техниченские данные:

Поликарбонат - термопластический полимер.

Данная пленка защищена с наружной стороны покрытием предохраняющим от воздействия лучей UV.

Клеточный поликарбонат полностью пропускает широковолновые излучения. Множество стенок внутри поликарбоната создают воздушную прослойку во внутренних каналах, которая, в сравнении с обычной пленкой, значительно увеличивает процент изоляции.

Поликарбонат отличается высокой удоропрочностью (град, камни, и т. д.), а также способностью приспосабливаться даже в холодных климатах к структурам с нерезко изогнутыми поверхностями.

Гарантия - 10 сезонов

СИСТЕМА ПОДДУВА

Система поддува воздуха в макро туннеле Inverca состоит из:

4 соеденительных части между воздушными подушками

1 клапан контроля поддува

9мр. шланга из ПВХ

1 насос CMP-616

СИСТЕМА ПОЛИВА

INVERCA® поставляет полный комплекс оборудования предназначенного для создания систем полива в теплицах.

Ниже будет дано описание и технические данные составляющих компонентов предложенной системы полива.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Площадь: 1.023 м2

Кол-во теплиц: 1

Кол-во секторов: 1 (разделен на 4 подсектора)

Система выращивания: грунт (томат или огурец)

Рама капельниц: 1,55 м x 0,25 м

Тип капельниц: компенсированные антидренажные капельницы 2.35л

СНАЯ СИСТЕМА

Состоит из горизонтального центробежного электронасоса модели MT 10.3/13 M, нормализованного согласно DIN2455. Насос мощностью 1.8 Кв сделан из нержавеющей стали AISI 304. Поток 7.8 м3/ч под давлением 28 m.c.a. (1 m.c.a. = 0,1 Кп/см² = 9,81 Кпа)

ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРОНАСОСА

Рабочие характеристики

Максимальное рабочее давление: 10 бар

максимальная температура: 110 С°

Минимальная температура: -15 С°

Максимальное содержание хлора: 500 мд.

Технические характеристики

Асинхронный биполярный мотор TEFC

Изоляция класса F

Защита IP55

Однофазная 230В ± 10% 50 Гц

Трифазная 230/400VВ± 10% 50 Гц

Конденсатор

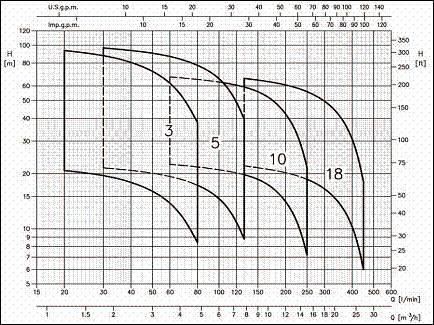

ГРАФИК ПОКАЗАТЕЛЕЙ

ФИЛЬТРЫ ОЧИСТКИ

Состоит из 1 двухдюймового дискового фильтра.

В этом фильтре, полностью сделанном из пластика, соединены высокая механическая прочность и высокая фильтрационная способность.

Картридж этих фильтров содержит диски с насечками, через которые фильтруется вода. Степень фильтрации зависит от количества и размера насечек на дисках. В данном случее степень фильтрации равняется микр).

Номинальная мощность системы – 24 м3/ч что обеспечивает системе большую автономию в отношении содержания (очистки).

ОБОРУДОВАНИЕ ДЛЯ ВНЕСЕНИЯ УДОБРЕНИЙ

Один резервуар для удобрений. Сделан из белого полиэтилена, цилиндрической формы, максимальная вместимость 500л., с нанесенной шкалой, закрывающими клапанами и оборудованием для наполнения и опорожнения резервуара.

Один инжектор для внесения удобрений. Состоит из одного насоса-дозатора, регулируемого от 0 до 220л/ч, мотора мощностью 0,35 Кв, клапанов. Включено необходимое оборудование для подсоединения инжектора к системе полива.

Контроллер полива. Один контроллер полива Ciclon с 8 выходами, электрощиток управления и оборудование для подсоединения щитка к системе полива

КОНТРОЛЛЕР CICLON

Программирующее устройство способное контролировать полив, насосы, внесение удобрений и очистку фильтров.

Возможность вносить до 4 различных удобрений одновременно или по очереди.

Контроллер активирует до 8 фильтров во время полива, в зависимости от поливаемой площади и расхода воды.

В комплектацию системы полива входит трубопроводка состоящая из полиэтиленовых труб 63мм номинальным давлением 04атм. Каждый сектор трубопровода контролируется вручную однодюймовым закрывающим клапаном.

Второстепенная трубопроводка сделана из ПЭСД 32 мм. Номинальное давление 04 атм. Теплица разделена на четыре подсектора, в каждом из которых может отдельно контролироваться полив и напор (давление).

Трубопровод с встроенными компенсированными капельницами сделан из ПЭСД 16мм. Каждые 0,25м. расположены капельницы с компенсацией давления, пропускной способностью 2,35 л/ч модели HIDRO PC AD

Встроенное устройство антидренажа предотвращает дренаж на боковых поверхностях при отключении подачи воды, что защищает капельницы от всасывания мелких частиц грунта.

Пропускная способность: 2,35 л/ч

Диапазон рабочего давления: 0,8 – 3,5 Бар

Диаметр: 16мм

Толщина стенки: 16мм

Применение

Системы капельного подземного полива

Импульсный полив в теплицах

АВТОМАТИЧЕСКОЕ ОБОРУДОВАНИЕ

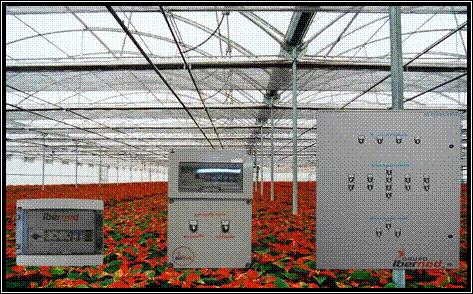

Электрическая проводка управления автоматическими системами теплицы проектируется и устанавливается в зависимости от функций контроля, в которых она будет задействована. При установке используется изоляционный рукав XLPE ISOLATED соответствующий вропейской нормативе UNE 23-123 (номинальный показатель 90°: максимальный показа°. 3,5Кв AC, 8,5Кв DC) с сечениями в 1,5 мм2, 0,6/1Кв. В изоляционном рукаве проходят четыре кабеля, пригодные для приведения в действие мотора управляющего термической панелью и т. п.

Электрическая проводка питания проектируется и устанавливается в зависимости от функций контроля, в которых она будет задействована, и максимальной мощности. При установке используется изоляционный рукав XLPE ISOLATED соответствующий европейской нормативе UNE 23-123 (номинальный показатель 90°: максимальный показа°. 3,5Кв AC, 8,5Кв DC) с сечениями от 1,5 мм2, 0,6/1Кв и до 6 мм2, 0,6/1Кв, в зависимости от напряжения в сети и длины проводки, с максимальным снижением мощности в 5% от розетки и до наиболее удаленной точки в электрической проводке.

Как и система климат-контроля щитки электропровдки позволяют управлять открытием и закрытием боковых окон посредством контроля терморегуляции.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

- Защита IP56 от пыли и влажности

- Система расчитанна на различные виды напряжения и частот, что позволяет её использование во всех странах и при различных установках (230 VAC однофазн. 230 VAC/440 VAC трифазн. 50/60Гц)

- Легкодоступное переключение ON/OFF AUTO/MANUAL, расположенное на модульных панелях установленных систем

- Возможность подключения наружного регулятора/ климат-контроля для приведения в действие автоматических систем теплицы

ДАННЫЕ СИСТЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРОВОДКИ

-  электрическое напряжение...........440VAC3 +N60Hz

-  количество устройств...................1

-  длина унеля..................................110мр

-  ширина тунеля………......................9,3мр

-  количество тунелей.......................1

-  моторизация теплового экрана.....нет

ТАКЖЕ ВКЛЮЧЕНО:

-  1шт. Модульная панель CH (0,37KW 440VAC 3~+N)

-  1шт. Терморегулятор для управления открытием и закрытием боковых окон

Расчитывается наличие основной розетки электропитания при входе в каждую теплицу/ тунель, к которой будут подключены все внутренние автоматические системы.

Кабели электрической проводки до модульной панели/ до моторов включены.

СИСТЕМА ВОЗДУШНОГО ОБОГРЕВА

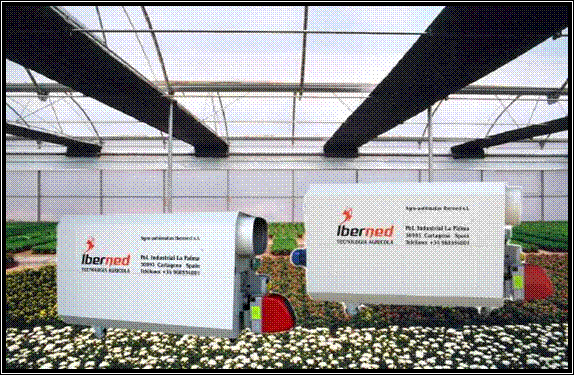

Компактные, надежные и безопасные – генераторы теплого воздуха IB являются незаменимым помощником при контроле минимальных температур внутри теплицы.

Генераторы INVERCA® полностью подходят даже для наиболее сложных проектов, позволяя контролировать, согласно особенностям каждого клиента, генераторы индивидуально, либо всю систему обогрева воздуха целиком, через основную панель управления и/или климат-контроль.

Функции генераторов включают: Обогрев ( Основная функция. В момент включения приходят в действие как собственно обогрев, производство теплого воздуха, так и система вентиляции, распределение теплого воздуха внутри помещения), Вентиляция. Обе функции контролируются отдельно.

В зависимости от нужд клиента система может подстраиваться под различные виды топлива (дизельное топливо, пропан, бутан, природный газ, и т. д. ), а так же под различные виды установки (трубы распространяющие тепло и т. п.)

ДАННЫЕ ПРОЕКТА

Ширина ..............................9,30 метров

Длина.................................110 метров

Площадь.............................1.023 метров²

Ширина тунеля...................9,30 метров

Количество тунелей...........1 шт.

СПЕЦИАЛЬНЫЕ ДАННЫЕ

Покрытие............................................................................Двойное Пластиковое

Термическая панель............................................................Нет

Вид упарвления...................................................................Индивидульный

ТЕРМИЧЕСКАЯ ПОТРЕБНОСТЬ

Ккал/час 1.15 х ( общая площадь х коэффициент распространения (передачи) х перепад температуры )

Расчитываемый перепад температуры........................................................50°С

Оцениваемая теплопотеря: крыша : 202.125 Ккал/ч

Оцениваемая теплопотеря: боковые поверхности : 115.500 Ккал/ч

Оцениваемая теплопотеря: фронтальные поверхности : 19.530 Ккал/ч

Результат данных расчетов 404.586 Ккал/ч (+20%)

Устанавливается 3 аппарат модели 150P мощностью 150.000 ккал/ч

используемое топливо: природный газ.

Техническая характеристика

Cons. Gas-Oil	Cons. Gas	Air flow	Pres. Gas	Power	A (400_3~)	A (220_3~)	rpm	Medidas	Peso
14,60 Kg/h	17,27 m3/h	12.000 m3//h	30mb–300mb	1,11 + 0,2 KW	2,94 A	6,70 A	1500rpm	1800x780x1330	240 Kg

Установка газового оборудования должна соответствовать техническим требованиям оборудования и производится специализированным персоналом.

Кабели питания аппарата включены

ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ

Компания INVERCA предлагает решения в сфере искусственного освещения для выращивания растений в теплицах, позволяющие оптимизировать затраты и продуктивность.

Для обеспечения наиболее долгосрочной работы всей системы освещения структура светильников сделана из алюминиевых секций, а концевая пластина из оцинкованной стали.

Светильники оснащены специальной вентилирующей системой, обеспечивающей максимум светового излучения и предохраняющей растения от возможного урона вызванного избытком тепла.

При использовании наших электромагнитных устройств GAN, ваша теплица будет гарантированно иметь:

Низкая сумма первоначальных затрат

Электромагнитное освещение GAN является одним из самых рентабельных на рынке. Компания INVERCA поставляет эту продукцию в течении многих лет и с отличными результатами, именно поэтому мы можем дать потребителю долгосрочную гарантию.

Простота в обслуживании

Простая конструкция техники GAN делает их очень легкими в обслуживании. Устройства содержат 4-5 компонентов (в зависимости от вида установки), которые при необходимосты могут быть легко заменены. Таким образом система освещения может прослужить вам много лет без лишних затрат.

Испытанная концепция

Все приборы GAN включая компоненты используются уже много лет и это дает компании INVERCA уверенность в результатах. Качество приборов широко известно и все компоненты тщательно подбираются для того что бы обеспечить максимум результата на максимально долгий срок.

Основные расчеты:

Напряжение установки 400В 3~+ N50Гц

Количество установок 2

Длинна тепличного пролёта 55м.

Ширина тепличного пролета 9,3м.

Количество тепличных пролетов 1

Теплозащитный экран нет

Тип культивирования: томат

Общая расчетная площадь 2 × 55,00м. × 9,3м.

Расстояние между светильниками 8 м.

Расстояние между рядами 2м.

Рассчетная высота (лампа – растение) 2,5м.

Средняя величина светового излучения 80

Средняя величина равномерности >90%

Общее количество приборов 70 шт.

Мощность светового излучения 80,0 umols/ 400 joules/день(18ч)

Данная система освещения позволяет получить урожай томатов в зимнее время обесчпевая до 7 грудусов С экстра внутри теплицы, что означает снижение затрат на обогрев. Потребность в электроэнергии составляет 46,9 Кв на одну теплицу. Система электропитания должна быть подготовлена к потреблению.

Описание светильников

Кол-во	Тип источников света	Тип ламп	Мощность (В)	Светоизлучение
770	GAN 600W AL Ecomax HR 96	1* GE PSL 400V	670.0	1* 1150

Фактор сохранения

Источник света	Лампа
11	00,98

Общая мощность установки 46,90 Кв

Количество источников света в установке:

УУстановка	Код источника света	Мощность (Кв)
GAN 600W 400W - GR1	70	46,90

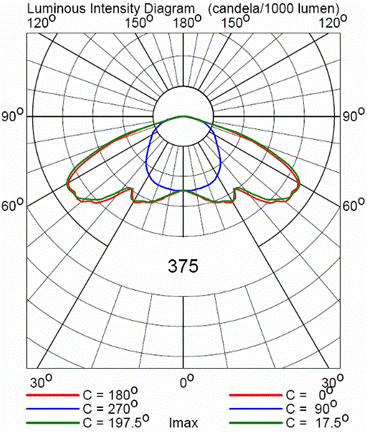

Детальное описание источников света

Наименование светильника: GAN 600W AL Ecomax HR 96

Наименование лампы: GE PSL 400V

Кол-во ламп в светильнике: 1 шт

Cветоизлучение: 1150

Выходная светосила

“ДЛОР”: 0,96

“УЛОР”: 00,00

“ТРОЛ”: 0,96

Ваттность светильника: 670,0 В

Фактор сохранения светильника: 1,00

Фактор сохранения лампы: 0,98

Код измерения: 4074G03S

Источник оптического излучения: натревая лампа выского давления

Потребляемая мощность: 660 Вт

Напряжение/частота: 390-400 В 50 Гц

Диапазон: 1,85 А

Коэффициент мощности: >0,9

Вес: 7,80 кг

Размер: 420мм× 140мм ×110мм

Электроизоляция: KL.1 IP 23

Общие характеристики

Система искусственного освещения в теплице

Система состоит из пяти рядов, по пять светильников в каждом ряду, и идеально подходит для выращивания томатов и схожих культур.

1 проход шириной 2.5 м пересекающий теплицу не нарушает освещенности.

Общее количество установленных светильников в 100% системы искусственного освещения - 70 шт.

Система предполагает несколько контактных панелей расположенных по всей длинне теплицы предназначенных для разделения и защиты отдельных рядов светильников. От трансформатора к распределительному щиту должна идти основная линия электропитания.

Вся внутренняя проводка ведущая от распределительного щита к светильникам включена в комплектацию.

Технические данные распределительного щита

Главный распределительный щит имеет следующие характеристики:

IP 56 защита от влажности и пыли.

160А защита 3Р + N от скачков напряжения в сети.

Ручное включение/выключение для отдельных рядов светильников.

Возможность подключения наружных устройств для автоматического контроля за включением/выключением освещения.

Приведение в действие отдельных линий освещения с помощью контактного замыкателя 3P +NC 230 VAC 10A

Возможность установки специальных регуляторов (по усмотрению, не включены в комплектацию) для каждого сектора освещения, позволяющих сократить объем потребляемой электроэнергии.

Внимание: кабель для распределительного щита не входит в комплектацию.
