Технические характеристики (стр. 2 )

РИС 1. Габаритные и присоединительные размеры электродвигателя 1LA9 с 56 по 90 габарит (IMB3-лапы)

ТАБЛИЦА 2.

Н	ТИП	A	AA	AB	AC	B	B1	BB	C	CA	CA1	HA	HD	HF	K	KA
56M	1LA9050	90	25	110	116	71	-	87	36	53	-	56	6	157	77.5	9
63M	1LA9060	100	27	120	118	80	-	96	40	66	-	63	7	164	77.5	10
63M	1LA9063	92	-
71M	1LA9070	112	30.5	132	139	90	-	106	45	83	-	71	7	182	87.5	10
80M	1LA9080	125	30.5	150	156.5	100	-	118	50	94	-	80	8	200	96.5	3.5
80M	1LA9083	136.5	-
90S	1LA9090	140	30.5	165	173.6	100	125	143	56	143	118	90	10	218	104.5	14
90L	1LA9096	186	161
90L	1LA9099-8	186	161

ТАБЛИЦА 3.

Н	ТИП	L	LC	LD	LG	LK	W1/W2 W2	D	DA	E	EA	F	FA	G	GB	GD	GF
56M	1LA9050	169.5	200	69.5	75	32	M16/M25	9	9	20	20	3	3	7.2	7.2	3	3
63M	1LA9060	202.5	232	69.5	75	32	M16/M25	11	11	23	23	4	4	8.5	8.5	4	4
63M	1LA9063	228.5	258
71M	1LA9070	240	278	63.5	75	32	M16/M25	14	14	30	30	5	5	11	11	5	5
80M	1LA9080	273.5	324	63.5	75	32	M16/M25	19	19	40	40	6	6	15.5	15.5	6	6
80M	1LA9083	315	366.5
90S	1LA9090	331	389	79	75	32	M16/M25	24	19	50	50	8	6	20	15.5	7	6
90L	1LA9096	374	432
90L	1LA9099-8	374	432

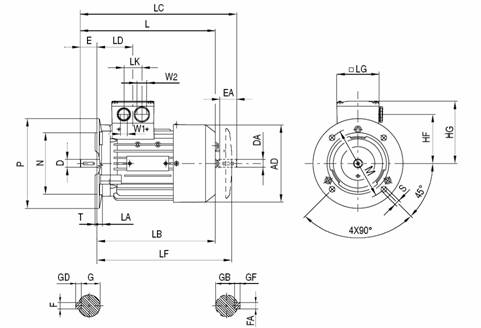

РИС 2. Габаритные и присоединительные размеры электродвигателя 1LA9 с 56 по 90 габарит (IMB5-фланец)

ТАБЛИЦА 4.

ТИП	Типоразмер	AC	HF	HG	L	LA	LB	LC	LD	LF	LG	LK	M	N
1LA905	56M	FF110	116	77.5	101	169	8	149	200	69.5	-	75	32	100	80
1LA9060	63M	FF115	118	77.5	101	202.5	8	179.5	232	69.5	208.5	75	32	115	95
1LA9063	63M	228.5	205.5	258	234.5
1LA9070	71M	FF130	139	87.5	111	240	9	210	278	63.5	239	75	32	130	110
1LA9080	80M	FF165	156.5	96.5	120	273.5	10	233.5	324	63.5	262.5	75	32	165	130
1LA9083	80M	316	276	366.5	305
1LA9090	90S	FF165	173.6	104.5	128	331	10	281	389	79	333	75	32	165	130
1LA9096	90L	374	324	432	376
1LA9099-8	90L	374	324	432	376

ТАБЛИЦА 5.
