Технические характеристики (стр. 3 )

ТИП	Н	P	S	T	W1/W2 W2	D	DA	E	EA	F	FA	G	GB	GD	GF
1LA905	56M	120	7	3	M16/M25	9	9	20	20	3	3	7.2	7.2	3	3
1LA9060	63M	140	10	3	M16/M25	11	11	23	23	4	4	8.5	8.5	4	4
1LA9063	63M
1LA9070	71M	160	10	3.5	M16/M25	14	14	30	30	5	5	11	11	5	5
1LA9080	80M	200	12	3.5	M16/M25	19	19	40	40	6	6	15.5	15.5	6	6
1LA9083	80M
1LA9090	90S	200	12	3.5	M16/M25	24	19	50	40	8	6	20	15.5	7	6
1LA9096	90L
1LA9099-8	90L

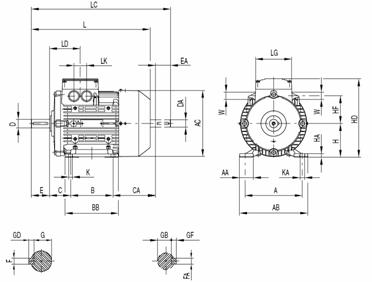

РИС 3. Габаритные и присоединительные размеры электродвигателя 1LA9 с 100 по 160 габарит (IMB3-лапы)

ТАБЛИЦА 6.

Н	ТИП	A	AA	AB	AC	B	BB	C	CA	D	DA	H	HA	HD	HF	K	KA
100L	1LA910	160	42	196	196	140	176	63	178	28	24	100	12	235	78	12	16
112M	1LA9113	190	46	226	220	140	176	70	179 179 141	28	24	112	12	260	91	12	16
112M	1LA9115-2
112M	1LA9115-6.-8
132S	1LA9130	216	53	256	259	140 178 140 178 178	180 218 180 218 218	89	163 125 205 167 167	38	38	132	15	299	107	12	16
132M	1LA9135-8
132S	1LA9131
132M	1LA9133
132M	1LA9135-2.-4
160M	1LA9163	254	60	300	314	210 210 254	256 256 300	108	183 183 179	42	42	160	18	357	127	12	19
160M	1LA9164
160L	1LA166

ТАБЛИЦА 7.

Н	ТИП	L	LC	LD	LG	LK	W W2	E	EA	F	FA	G	GB	GD	GF
100L	1LA910	425	491	102	120	42	32.3	60	50	8	8	24	20	7	7
112M 112M 112M	1LA9113 1LA9115-2 1LA9115-6.-8	431 431 393	499 461	102	120	42	32.3 PRO M32	60	50	8	8	24	20	7	7
132S 132M 132S 132M 132M	1LA9130 1LA9135-8 1LA9131 1LA9133 1LA9135-2.-4	454 454 496 496 496	552 594 594 594	18	140	42	32.3 PRO M32	80	80	10	10	33	33	8	8
160M 160M 160L	1LA9163 1LA9164 1LA166	588 588 628	721 761	160.5	165	54	40.3 PRO M40	110	110	12	12	37	37	8	8

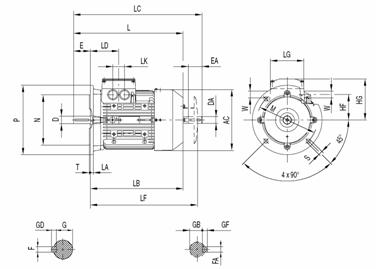

РИС 4. Габаритные и присоединительные размеры электродвигателя 1LA9 с 100 по 160 габарит (IMB5-фланец)

ТАБЛИЦА 8.

ТИП	Типоразмер	AC	HF	HG	L	LA	LB	LC	LD	LF	LG	LK	M	N
100L	1LA910	FF215	196	78	135	425	11	365	491	102	416	120	42	215	180
112M 112M 112M	1LA9113 1LA9115-2 1LA9115-6.-8	FF215	219.5	91	148	431 431 393	11	371 371 333	499 461	102	423 423 385	120	42	215	180
132S 132M 132S 132M 132M	1LA9130 1LA9135-8 1LA9131 1LA133 1LA9135-2.-4	FF265	259	107	167	454 454 496 496 496	12	374 374 416 416 416	552 594 594 594	128	426 426 468 468 468	140	42	265	230
160M 160M 160M	1LA9163 1LA9164 1LA9166	FF300	314	127	197	588 588 628	13	478 478 518	721 761	160.5	531 531 571	165	54	300	250

ТАБЛИЦА 9.
