Схемы возможного импортозамещения контроллеров в системах АСУ ТП компрессорных станций газопроводов (стр. 6 )

Тип	Кол-во	Цена USD	Стоимость USD
1.  CPU-03A CIM-4851 CIM-232N OS-188 PU-01A SU-06 OC-14-01	1 1 1 1 1 1 1	360 78 24 50 268 268 195	360 78 24 50 268 268 195
2.  AI-04B EAI-04B	1 4	456 426	456 1704
3. DI-01A	3	132	396
4. DO-01A	3	184	552
5. C-02A	1	480	480
6. ER	1	1260	1260
Итого: стоимость контроллера			6109
8. UniWIN	1	300	300
9. CONF Designer	1	300	300
Итого: стоимость ПТК со склада в Москве			6709

Приведенные в таблицах 11-13 данные наглядно показывают преимущество российских контроллеров, при аналогичных технических параметрах они дают трех – четырех кратный выигрыш в цене.

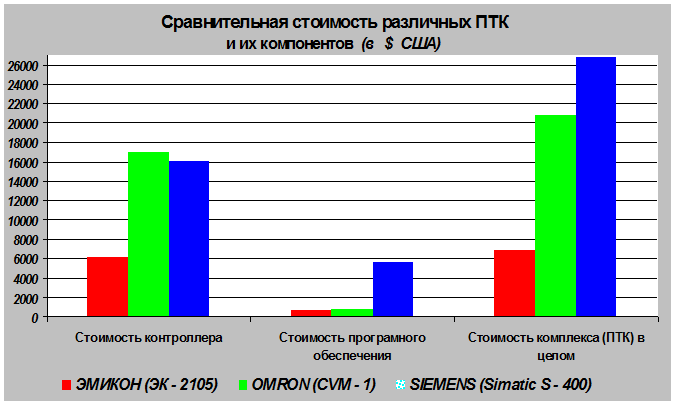

Диаграмма №2

Для объектов ОАО “Газпром” одним из решающих моментов при выборе российского поставщика может являться мобильность российских фирм в плане оперативного выезда специалистов на удаленные объекты для обучения персонала заказчика, шеф-наладки и шеф-монтажа сисем автоматизации с последующим гарантийным (в течение 3-х лет с момента пуска в эксплуатацию) и послегарантийного обслуживания, создания и поддержки на местах сервис-центров.

Заключение

Тщательный анализ технических и надежностных характеристик ПЛК и программного обеспечения позволяет сделать вывод, что сегодня реален переход на российское импортозамещающее оборудование без потери качества и надежности систем автоматического управления газокомпрессорных станций.

Российские фирмы имеют возможность комплексно решить задачу импортозамещения в системах управления газоперекачивающих станций. Эти фирмы имеют свое производство отечественных контроллеров (на импортной элементной базе), коллективы опытных проектировщиков, обладающих знаниями в данной предметной области, сборщиков и монтажников электротехнических шкафов с автоматикой, бригады наладчиков, выезжающих на удаленные объекты для сдачи систем автоматизации.

Российские разработки в области АСУ ТП на базе отечественных контроллеров имеют преимущества по работоспособности при плохом качестве электроэнергии (перепады напряжения, пониженное напряжение).

Такое импортозамещение принесет снижение стоимости средств автоматизации и программного обеспечения в 2-2,5 раза.

Учитывая российскую специфику, реализация сложных проектов в удаленных местах «под ключ» обойдется заказчику в несколько раз дешевле импортных вариантов. Кроме того, сроки гарантийного обслуживания оборудования, поставляемого российскими производителями больше, чем у зарубежных производителей.

Таким образом, имеются все основания отказаться от импортного оборудования и программного обеспечения при реализации новых проектов по созданию систем автоматизированного управления газоперекачивающими станциями и имеют встроенные средства искро и взрывозащиты.

С государственной точки зрения - это курс на российского производителя, новые инвестиции в поднимающуюся отечественную промышленность, созданию новых рабочих мест, дополнительные социальные отчисления.

Кроме того, реализация проекта АСУ ТП газоперекачивающей станции на базе российского оборудования важна и с точки зрения «альтернативного» варианта, чтобы зарубежные поставщики ощутили конкурентоспособность отечественной промышленности и не диктовали неимоверно высокие цены на свои средства автоматизации, монополизируя данный сегмент рынка.

ПРИЛОЖЕНИЕ №1

MasterSCADA™

MasterSCADA™ - это не просто один из современных SCADA - и SoftLogic-пакетов, это принципиально новый инструмент разработки АСУТП, в котором реализована совокупность средств и методов, обеспечивающих резкое сокращение трудозатрат и повышение надежности создаваемой системы.

Основные преимущества пакета:

1. Единая среда разработки АСУТП позволяет:

·  решить проблемы программной стыковки различных устройств системы

·  с легкостью перераспределять сигналы или алгоритмы их обработки по отдельным устройствам

·  создавать распределенные по устройствам алгоритмы контроля и управления

·  иметь доступ с любого рабочего места к любой информации, имеющейся в системе

2. Раздельное конфигурирование структуры АСУТП и логической структуры объекта дает возможность:

·  разрабатывать эти структуры параллельно

·  независимо работать специалистам различных профилей

·  решить проблему перехода от одной технической структуры системы к другой

3. Открытость и следование стандартам обеспечивает:

·  взаимодействие с другими программами с помощью современных технологий (ОРС, OLE, DCOM, ActiveX, OLEDB, ODBC, BasicScript и др.)

·  использование в операторском интерфейсе документов любого типа и обмен данными с ними неограниченное расширение функциональности MasterSCADA продуктами сторонних разработчиков связь с АСУ производством открытые интерфейсы для создания пользователем любых базовых элементов

4. Интуитивная легкость освоения.

Удобство инструментария:

·  простой и попятный русскоязычный интерфейс

·  реализация большинства действий пользователя методом "перетащи и брось"

·  подробный справочный материал

·  наличие учебного проекта

·  запоминание всех индивидуальных настроек

·  контекстная справка

·  всплывающие подсказки

·  разбиение библиотек на определяемые пользователем категории

·  контроль допустимости вводимой информации

Удобство методики разработки:

·  нераздельное единство SCADA - и SoftLogic-системы

·  соответствие проекта логике восприятия системы и объекта разработчиком

·  возможность разработки проекта в удобном порядке

·  возможность полной отладки проекта без связи с объектом

·  возможность полной отладки распределенной системы на одном компьютере

·  отсутствие необходимости настройки сети или выделения отдельного сервера для запуска распределенной системы

·  возможность многократного использования любой ранее созданной части системы

·  возможность использования пакета в качестве инструмента моделирования, создания тренажеров и демоверсий

5. Мощная трехмерная графика и мультимедиа:

·  библиотека объемных элементов со встроенным индикатором уровня заполнения

·  стереометрически правильные врезки одних элементов в другие на основании соотношения их диаметров и углов наклона

·  объемный трубопровод любой сложности

·  импорт изображений в любых графических форматах

·  встроенный инструментарий создания мультипликации

·  динамизация любых свойств любых A ctiveX-объектов без программирования

·  имитационный режим для проверки настроек анимации

6. Неограниченная гибкость вычислительных возможностей:

·  визуальное создание схемы вычислений на языке функциональных блоков (FBD)

·  библиотека из около 150 функциональных блоков, включая контроль и управления

·  первичная обработка каждого сигнала с автоматическим контролем границ

·  формульные вычисления значений и событий с обширной библиотекой функций

·  автоматическая и пользовательская обработка признаков качества значений

·  автоматическая индикация значений всех вычисленных сигналов

·  имитационный режим с индивидуальным выбором функций имитации сигналов

·  создание пользователем новых блоков или макроблоков

·  интеграция вычислительных, событийных и визуальных функций объектов

TRACE MODE

Это самая покупаемая в СНГ SCADA-система, предназначенная для разработки крупных распределенных АСУТП широкого назначения.

ТРЕЙС МОУД® создана в 1992 году фирмой AdAstrA Research Group, Ltd (Россия) и к настоящему времени имеет свыше 6000 инсталляций в России. Системы, разработанные на базе ТРЕЙС МОУД® работают в энергетике, металлургии, нефтяной, газовой, химической, других отраслях промышленности и в коммунальном хозяйстве. ТРЕЙС МОУД* сертифицирована Госстандартом РФ.

ТРЕЙС МОУД® основана на ин­новационных, не имеющих ана­логов технологиях. Это первая SCADA-система, которая позво­ляет создавать распределен­ные АСУ ТП, включающие десят­ки АРМов и контроллеров, как единый проект. ТРЕЙС МОУД®, первая в исто­рии интегрированная SCADA/HMI-и SOFTLOGI С-система, позволяющая создавать опера­торские станции и програм­мировать контроллеры при по­мощи единого инструмента. Новая версия программы представляет технологию автоматического построения про­екта, позволяющую создавать распределенные АСУ удиви­тельно быстро. Кроме того, ТРЕЙС МОУД®- это первая SCADA, обладающая единым сетевым временем, уникальной технологией графического "плейбека" архива на рабочих местах руководителей, системой СПАД-архивов и объемной векторной гра­фикой мнемосхем. Новая версия SCADA-системы ТРЕЙС МОУД 5 теперь сочетается с удивительной простотой разработки.

АРХИТЕКТУРА СИСТЕМЫ:

ТРЕЙС МОУД® создана в архитекту­ре клиент-сервер с использованием общей модели объектов - DCOM, лежащей в основе Windows NT, ™2000,XR.

Основу ТРЕЙС МОУД составляет мощный сервер реального време­ни. Связь с клиентскими модулями системы, УСО, СУБД и приложе­ниями осуществляется через стан­дартные интерфейсы: DCOM, OPC, HTTP, DDE, T-COM, ActiveX, SQL/ODBC. Благодаря открытой компонентной структуре, отдельные модули системы легко сопрягаются между собой, а АСУТП на базе ТРЕЙС МОУД® легко поддерживать, развивать и интегрировать в корпо­ративные информационные системы.

ОСНОВНЫЕ ФУНКЦИИ:

·  Модульная структура. Количес­тво каналов от 128 до 64000x16;

·  Встроенная поддержка основных российских контроллеров, в т. ч. Ремиконт, Ломиконт, Ш711, Круиз, МФК, ТКМ, ЭК2000;

·  Обширные библиотеки драйверов контроллеров, в т. ч. Alien Bradley, Siemens, Modicon, Kloeckner Moeller, Fisher Rosemount, PEP и др;

·  Средства программирования PC-контролперов (Мicro PC, Advantecn PCL, ADAM, MIC2000. ROBO, Lagoon, TREI и т. д.);

·  Единая линия программирования АСУ нижнего и верхнего уровня;

·  Встроенная библиотека из более чем 150 алгоритмов АСУ ТП;

·  Ффильтрация;

·  PID, PDD, нечеткое, позиционное регулирование;

·  ШИМ-преобразование;

·  управление клапаном, задвижкой, приводом, мотором, насосом, груп­пами объектов;

·  адаптивная настройка регуляторов;

·  произвольно программируемые;

·  минимальный цикл системы -1 мс;

·  ON-LINE редактирование проектов;

·  средства программирования конт­роллеров и АРМ на основе международного стандарта IEC61131-3;

·  резервирование сетевых линий, датчиков, узлов FBD - программ, архи­вов и автоматическое восстановление после сбоя.

·  открытость для встраивания поль­зовательских алгоритмов и форм отображения ActiveX;

ПРИЛОЖЕНИЕ №2

Программное обеспечение компании Intelluiton

Intellution, Inc. Ведущий мировой производитель программного обеспечения для автоматизации промышленности. Компания была образована в 1980 году.

В начале 2001 года количество инсталляций SCADA-nakeTo Blntellufion по всему миру превысило 145000. По данным журнала Fortune, ПО компании Intellution работает на 75% крупнейших промышленных компаний, среди них Nestle, Cargil, ВР, Esso, Disney World, Nissan, Ford Motors и многие другие.

Семейство программных продуктов Intellution Dynamics

Intellution Dynamics – это семейство программных продуктов, предназначенных для построения интеллектуальных систем управления: HMI/SCADA, Batch, SoftLogic и сетевых lnternet/lntranet приложений. Все компоненты семейства могут быть "бесшовно" интегрированы в единую систему с возможностью совместного использования данных в масштабах предприятия.

Центральную роль в семействе Intellution Dynamics играет iCore - открытая модульная инфраструктура, которая обеспечивает взаимодействие как компонентов Intellution Dynamics, так и модулей третьих фирм. ICore отвечает спецификации Plug and Solve и основана на современных технологиях Intellution и Microsoft, таких как: VBA, OPC, COM/DCOM, ActiveX/DNA, Secure Containment и других. Intellution Dynamics, одно из решений промышленной автоматизации, делающее возможной интеграцию систем производственного уровня НМI и SСАDА c системами для управления бизнес-процессами (ERP, MES).

iFIX - SCADA-система, которая позволяет осуществлять эффективный контроль и управление технологическим процессом, а также использовать производственную информацию на любом уровне управления в масштабе всего предприятия.

Применение пакета ведет к заметному сокращению времени на разработку, поддержку и внедрение проектов, а, соответственно, и уменьшение затрат. Стандартизация интерфейсов позволяет легко масштабировать системы и эффективно использовать информацию.

Важной частью пакета является среда разработки и отображения проектов Intellution Workspace. Она предоставляет широкие графические возможности и позволяет полностью разработать проект в единой среде с интуитивно понятным современным интерфейсом. В среду разработки также было включено большое количество вспомогательных инструментальных средств (экспертов) для сокращения временных затрат на создание системы.

Важной особенностью Intellution Workspace является встроенный язык программирования Microsoft Visual Basic for Application (VBA) 6.0.

iFIX поддерживает внедрение объектов ActiveX с возможностью доступа ко всем их свойствам, методам и событиям. Кроме того, для защиты системы от сбоев, вызванных некорректной работой таких объектов Intellution разработала технологию Secure Containment. Благодаря ей, вызвавший ошибку объект будет отключен, в то время как система продолжит свою работу.

Вместе с iFIX поставляется ряд объектов ActiveX, в том числе VisiconX - компонент для доступа и отображения информации из реляционных баз данных (SQL Server, Oracle, SyBase, Informix, DB2 и др.) по OLE DB.

В iFTX предусмотрена возможность составления расписаний для выполнения набора действий по времени или по событию.

iFIX поставляется со встроенной Демо-системой, в которой собраны примеры проектов, демонстрирующие основные возможности пакета. Отличительной особенностью Демо-системы является то, что эти наработки могут быть полностью или частично задействованы при создании собственных систем.

Для создания отчетов Intellution рекомендует использовать Seagate Crystal Reports - ведущее средство разработки отчетов любой сложности. В поставку iFIX включены Runtime-библиотеки Crystal Report для просмотра готовых документов.

В iFIX есть возможность резервирования не только ПЛК и SCADA-серверов, но и сетей. Узлы iFIX при необходимости могут переключаться из одной локальной сети в другую.

iFIX поддерживает клиент-серверную архитектуру, при этом есть SCADA-серверы и узлы-клиенты (iCIient). SCADA-сервер выполняет сбор данных, их анализ и хранение в архиве, генерацию тревог, организацию диспетчерского управления. Узел iCIient получает данные от SCADA-серверов и реализует функции визуализации и диспетчерского управления. Для работы в терминальном режиме предусмотрен специальный тип клиента iCIientTS (TS - Terminal Server). В качестве терминалов могут выступать маломощные компьютеры, бездисковые ПК, терминалы ввода-вывода, что позволяет существенно сократить затраты на обновление аппаратных средств. iCIientTS дает возможность удаленного доступа и полноценной работы с компьютера, находящегося в сети предприятия или в любой точке земного шара, при этом нет необходимости устанавливать какое-либо специальное ПО.

iBatch - программный пакет для контроля и управления периодическими серийными процессами в пищевой, химической, фармацевтической и других отраслях промышленности. Для построения системы автоматизации серийных процессов используется единая для всех продуктов Intellution среда разработки Intellution Workspace.

Одной из функций пакета iBatch является "Active Journaling - ведение журнала-событий в процессе работы и получение информации в реальном времени, что позволяет быстро и эффективно принимать административные решения. Другой, не менее важной особенностью iBatch, является Active Binding – возможность динамической перенастройки оборудования, подключения установок и выведения их из процесса. В результате сокращается время производственного цикла, повышается производительность.

Для интеграции с ERP и MES системами в iBatch предусмотрены функции VBIS. Пакет iBatch отвечает стандарту ISA S88.01.

Webserver - средство удаленного просмотра мнемосхем производственного процесса через Интернет/Интранет, позволяет получить доступ к производственной информации в реальном масштабе времени с помощью стандартного обозревателя Internet. Опция PlayBack предназначена для ретроспективного просмотра исторических данных.

iVisualize на базе ОС Windows СЕ это программный пакет предназначенный для создания интерфейса операторских - панелей.

iVisualize включает в себя среду разработки Intellution Workspace для создания и настройки экрана операторской панели и модуль исполнения под Windows СЕ для операторской панели. IVisualize является ОРС-сервером и поддерживает основные промышленные интерфейсы, среди них: - Data Highway +, Profibus, DeviceNet, AB Ethernet, Modbus Ethernet и многие другие).

IDownTime программное решение, позволяющее обнаружить и сократить время простоя оборудования и повысить эффективность работы предприятия.

На основе архива iFIX пакет iDownTime проводит анализ работы оборудования на производстве и предоставляет полный отчет о простоях, их причинах и местах возникновения.

iDownTime дает возможность найти низкопроизводительные зоны предприятия и сделать соответствующие корректировки для повышения эффективности, увеличения производительности и, соответственно, объема выпускаемой продукции.

Применение программных продуктов компании Intellution в СНГ и странах Балтии

Нефтяная и нефтехимическая промышленность:

Кумколь-Лукойл (Казахстан), Черномортранснефть (Россия), Сибнефтепровод (Россия), Лукойл-Пермьнефтеоргсинтез (Россия), АО МажейкюНафта (Литва), Киришский НПЗ (Россия), Башнефтехим (Башкирия), Мозырский НПЗ (Беларусь), Международная Азербайджанская компания (Азербайджан).

Газовая промышленность:

Сургутгазпром (Россия), Надымгазпром (Россия), ПО Уренгойгазпром (Россия), Лентрансгаз (Россия), Пургаз (Россия), Волготрансгаз (Россия), Киевтрансгаз (Украина), Харьковтрансгаз (Украина), Волготрансгаз (Россия), Литовский магистральный газопровод (Литва), Астраханьгазпром (Россия), АООТ Невский завод (Россия).

Энергетика:

Харьковоблэнерго (Украина), Волоколамские электрические сети (Россия), Брестэнерго (Беларусь), Игналинская АЭС (Литва), Гродноэнерго~(Беларусь), Пинские электрические сети (Беларусь).

Металлургия:

Братский алюминиевый завод (Россия), АО Северсталь (Россия), РАО Норильский Никель (Россия), Запорожский Ферросплавный завод (Украина), ОЭМК (Россия), объединение Глинозем (Россия).

Химическая промышленность:

ПО Стекловолокно (Беларусь), Кирпичный завод (Тюмень, Россия), минеральные удобрения (Россия), РУП ТПО Азот" (Беларусь).

Пищевая промышленность:

Атмис-Сахар (Россия), Молокозавод Петмол (Россия), Санкт-Петербургский ликеро-водочный завод (Россия), СагдШ - Ефремовский глюкозопаточный комбинат (Россия), пивоваренные заводы "Очаково" (Москва), "РОСАР" (Россия), "Поволжье" (Россия), "Вена". (Санкт-Петербург).

Другие отрасли:

МГП Мосводоканал (Россия), Аэропорт "Шереметьево" (Россия), ВАЗ

FactorySuite

Система комплексной автоматизации предприятия

Программный комплекс FactorySuite компании Wonderware предназначен для разработки систем автоматизации промышленных предприятий, охватывающих все уровни производства - от управления технологическими процессами до управления производством. Система FactorySuite состоит из следующих основных, тесно интегрирующихся друг с другом компонентов:

·  InTouch - SCADA-система для визуализации и управления технологическими процессами.

·  IndustrialSQL Server - реляционная СУБД реального времени для внутризаводского применения.

·  InControl - пакет для управления контроллерным оборудованием.

·  Scout - средство мониторинга через Internet/Intranet-сети.

·  InTrack - система управления производством.

·  InBatch - система управления процессами дозирования и смешивания.

InTouch

InTouch - широко известная и распространенная SCADA-система. Одной из многих причин широкой популярности данной системы является удачная реализация человеко-машинного интерфейса (HMI - human machine interface) и его эффективность в отношении функциональность/цена. HMI позволяет контролировать и управлять всеми объектами и системами, используя графические объекты. Он включает:

·  отображение параметров для управления сигналами;

·  отображение текущих и исторических трендов;

·  отображение и регистрацию аварийных сигналов.

Исполнительная система InTouch поддерживает базу данных текущих значений процесса. Эти значения могут отражать заданные точки контроля устройств, представляющие параметры физического объекта, или точки, представляющие расчетные значения. Значения параметров собираются и обрабатываются на одном или большем количестве компьютеров, использующих распределенную структуру программного обеспечения.

Автоматически выполняются преобразования инженерных единиц собранных данных и обратные преобразования инженерных единиц для задания управляющих установок. Поддерживаются следующие типы данных: переменные ввода/вывода, вещественные числа, целые числа, дискретные числа, строковые переменные, суперпеременные (подобие структур).

InTouch предоставляет набор инструментов для графического отображения состояния процесса. Графические объекты могут быть анимированы с использованием следующих динамических атрибутов: цвет, положение, движение, мигание, вращение, заполнение, указатели или процедуры для активации программ пользователя.

SCADA-система InTouch позволяет организовать взаимодействие с другими приложениями, используя следующие стандартные средства:

DDE-обмен (Dynamic Data Exchange - динамический обмен данными). Большинство разработанных серверов ввода/вывода поддерживают именно DDE-обмен для передачи данных в InTouch приложение. Обычные приложения, самое популярное из которых Excel, также используют DDE механизм;

OLE-технология (Object Linking and Embedding - включение и встраивание объектов). Используется для взаимодействия с некоторыми компонентами FactorySuite и другими пользовательскими приложениями;

ОРС-программы (OLE for Process Control - OLE для управления процессами). Уже появились ОРС серверы, инициирующие передачу данных по новому протоколу.

SCADA-система InTouch имеет встроенные механизмы интеграции с другими компонентами FactorySuite. Эти механизмы используют как указанные стандартные протоколы, так и собственный, разработанный фирмой Wonderware, протокол SuiteLink. В этом протоколе введена концепция меток времени и качества информации, выставляемых серверами ввода/вывода. В целом InTouch удовлетворяет всем требованиям, предъявляемым в настоящее время к SCADA-системам.

IndustrialSQL Server

Реляционная СУБД реального времени для внутризаводского применения IndustrialSQL Server является "сердцем" комплекса FactorySuite, интегрированным с InTouch и накапливающим при помощи серверов вврда/вывода информацию практически от любых измерительных приборов и устройств сбора данных.

Обычные реляционные базы данных имеют ряд ограничений.

Промышленное предприятие характеризуется тысячами аналоговых и дискретных параметров, меняющих свои значения различными темпами.

В случае применения обычных реляционных баз данных объем занимаемого пространства может достигнуть сотен гигабайт после всего нескольких месяцев функционирования предприятия. Кроме того, предприятия генерируют данные с частотой, которая неприемлема для обычных реляционных баз данных.

Например, завод с 10000 параметров, меняющихся в среднем каждые две секунды, будет ежесекундно генерировать 5000 новых значений. Это означает, что в таблицы должны каждую секунду вставляться 5000 новых строк, что совершенно нереально для обычных реляционных баз данных.

IndustrialSQL Server позволяет решить указанные выше проблемы, делая реальной задачу высокоскоростного сохранения информации в реляционных базах данных. Входящие в состав Wonderware FactorySuite серверы ввода/вывода используют новый протокол SuiteLink, благодаря которому удалось еще более повысить скорость накопления информации.

IndustrialSQL Server позволяет хранить данные на пространстве, составляющем небольшую долю от соответствующего объема обычной реляционной базы данных. Фактический размер требуемого для хранения производственной информации дискового пространства определяется размером и сущностью операций предприятия, а также интервалом хранения предыстории его функционирования. Например, двухмесячный архив предприятия с 4000 параметров, опрашиваемых с периодичностью от нескольких секунд до нескольких минут, будет занимать около 2 Мб дискового пространства. Используемый алгоритм упаковки информации является алгоритмом сжатия без потерь, сохраняющим выеекее разрешение и качество данных.

Обычный язык SQL не поддерживает временные характеристики данных. В частности, в нем нет никаких средств контроля времени поступления данных. IndustrialSQL Server расширяет возможности Transact-SQL, обеспечивая управление разрешением и обновлениями, а также предоставляя основу таким временным функциям, как частота изменения и интегральные вычисления на сервере.

Непрерывные данные наиболее полезны в контексте событий. Событие может представлять собой все что угодно - от завершения цикла до наступления новой смены либо запуска оборудования.

IndustrialSQL Server умеет обнаруживать наступление событий (изменения значений переменных, операций SQL по вставке, обновлению или удалению, а также комбинации всего перечисленного) и выполнять определенные действия в зависимости от события. Например, завершение очередного этапа может приводить к записи конечных значений этапа в таблицу серии, начало новой смены может запустить выдачу сменного отчета, запуск двигателя может привести к посылке определенного сообщения в ремонтную службу и т. д.

В производственных отчетах, как правило, содержится сводная, или статистическая, информация.

IndustrialSQL Server может автоматически обновлять сводные таблицы с заданной периодичностью, записывая в них средние величины, суммы, а также максимальные и минимальные значения.

Большое количество производственной информации имеет такие же характеристики, как и обычные деловые данные. Например, конфигурационные или сводные данные. Информация подобного рода поддерживается средствами Microsoft, встроенными в IndustrialSQL Server, а именно, сервером Microsoft SQL Server. Все приложения, работающие с Microsoft SQL Server, могут также подключаться & JodustrialSQLServer. Конфигурационные параметры, как и вся предыстория модификаций, хранятся в таблицах SQL. В процессе функционирования предприятия могут добавляться новые и удаляться существующие параметры, также как и меняться описания и диапазоны измерений. Сохранение предыстории модификаций гарантирует соответствие конфигурационных параметров возвращаемым сервером архивным данным.

Кроме SQL сервера в FactorySuite входит несколько специализированных приложений-клиентов, объединенных под названием FactoryOffice. Они предназначены для создания текущих и архивных трендов, для создания параметрических графиков X-Y и для табличного отображения текущих и архивных данных.
