Устройство, реконструкция и капитальный ремонт водопропускных труб (стр. 4 )

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
2047 XL(ПАС)	2016	Толщина стенки, мм Макс. осевое усилие, кН Вес трубы, кг/м Внутр. диаметр, мм	65 6549 889 1917	70 7320 955 1907	75 8086 1021 1897	81 9000 1099 1885
2160 XL(ПАС)	2128	Толщина стенки, мм Макс. осевое усилие, кН Вес трубы, кг/м Внутр. диаметр, мм	68 7320 980 2024	73 8135 1048 2014	79 9100 1124 2002
2250 XL(ПАС)	2218	Толщина стенки, мм Макс. осевое усилие, кН Вес трубы, кг/м Внутр. диаметр, мм	71 7987 1068 2108	76 8835 1141 2098	82 9846 1227 2086
2400 XL(ПАС)	2364	Толщина стенки, мм Макс. осевое усилие, кН Вес трубы, кг/м Внутр. диаметр, мм	76 9251 1218 2248	81 10154 1295 2238
2550 XL(ПАС)	2511	Толщина стенки, мм Макс. осевое усилие, кН Вес трубы, кг/м Внутр. диаметр, мм	80 10346 1352 2390
2740 XL(ПАС)	2699	Толщина стенки, мм Макс. осевое усилие, кН Вес трубы, кг/м Внутр. диаметр, мм	86 12278 1579 2578

А.2 Трубы безнапорные PN1, основные размеры

2

Номинальный внутренний диаметр, мм DN	D4, мм не менее	Класс жесткости
SN 5000	SN 10000	SN	SN 5 000	SN	SN
Толщина стенки (минимальная) Ттт, мм	Расчетная масса*, кг/6м	Толщина стенки (минимальная) Ттт, мм	Расчетная масса*, кг/6м	Толщина стенки (минимальная) Ттт, мм	Расчетная масса*, кг/6м
500	520,3	520,3	521,2	10,2	203,0	10,2	203	10,6	212
600	620,3	622,9	626,5	10,2	247,0	11,5	278	13,3	322
700	723,9	725,8	729,3	12,0	242,0	12,9	369	14,7	419
800	824,0	829,8	832,6	12,0	400,0	14,8	490	16,3	537
900	926,5	933,4	936,6	13,3	501,0	16,7	626	18,3	684
1000	1030,1	1038,0	1041,8	15,1	620,0	19,0	779	20,9	855
1200	1236,9	1247,0	1249,7	18,5	917,0	23,5	1162	24,9	1225
1400	1442,8	1452,0	1459,2	21,4	1248,0	26,0	1506	29,6	1710
1600	1647,7	1661,4	1667,0	23,9	1599,0	30,7	2041	33,5	2220
1800	1855,4	1871,5	1875,4	27,7	2115,0	35,8	2700	37,7	2837
2000	2060,9	2079,7	2083,7	30,5	2604,0	39,9	3364	41,9	3519
* Справочная величина для длины труб - 6 м

Приложение Б

(рекомендуемое)

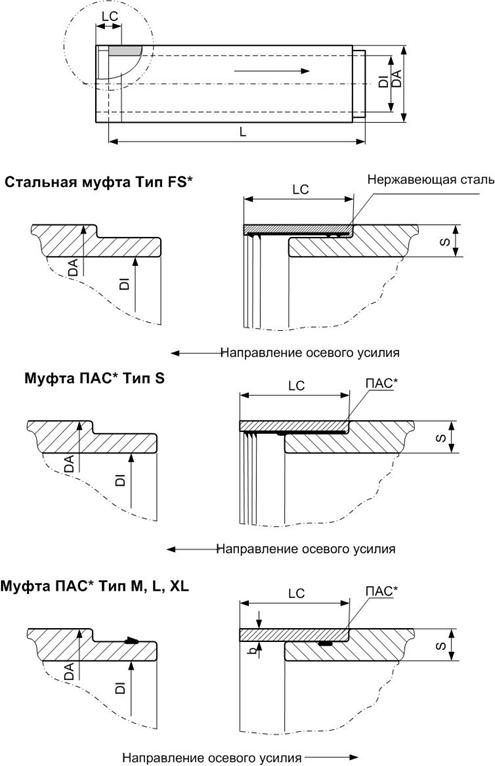

Конструктивное исполнение и соотношения размеров соединительных муфт

Приложение В

(рекомендуемое)

Рекомендации по укреплению грунтов

Ориентировочная количество гашеной или молотой негашеной извести в кислые грунты, имеющие показатель РН меньше 7

Грунт	Количество добавок извести в грунт, % от массы грунта
Песок	Супесь	Суглинок	Глина
Кислый негумусированный	0,3-1	0,3-1	1-4	1-4
Гумусированный кислый и нейтральный	0,5-1,5	0,5-1,5	1,5-4	1,5-4
Засоленный	0,3-1	0,3-1	1-4	1-4
Переувлажненный	0,5-2,5	0,5-2,5	2-4	-

Приложение Г

(обязательное)

АКТ

О ПРОВЕДЕНИИ ВХОДНОГО КОНТРОЛЯ ПАРТИИ ТРУБ ИЗ ПОЛИМЕРНЫХ

МАТЕРИАЛОВ (СОЕДИНИТЕЛЬНЫХ ДЕТАЛЕЙ)

полученных __________________________________________________________

наименование организации получателя

Трубы (соединительные детали) получены для систем_______________________

водопровод, канализация и др.

давлением ______________ МПа.

Мы, нижеподписавшиеся, комиссия в составе:

Представитель заказчика: ______________________________________________

организация заказчика, должность, Ф. И.О

Представитель генерального подрядчика: _________________________________

организация подрядчика, должность, Ф. И.О

провели входной контроль партии труб (соединительных деталей)

№ _________________ труб диаметром __________ мм, длиной ______________ поставленных ________________________________________________________

наименование фирмы, дата

из полимера типа ______________________________________________________

Партия состоит из_____________________________________________________

шт., бухт или барабанов (ящиков соединительных деталей)

и соответствует_______________________________________________________

российский или зарубежный стандарт

Количество труб Ду _______мм, длиной _______ м _________________________

маркировка по стандарту

Данные о сопроводительном сертификате__________ _______________________

Результат: партия труб соответствует российским стандартам и сопроводительным сертификатам и может быть допущена к монтажу.

Дата: ____________ 20___ г.

Представитель заказчика_____________________________________________________

Представитель подрядчика____________________________________________________

Приложение Д

(обязательное)

Ооперационный контроль качества работ при монтаже высокопрочных композитных труб



Наименование процесса подлежащего контролю	Предмет контроля	Инструмент и способ контроля	Периодич-ность контроля	Лицо ответствен-ное за контроль	Техничес-кие критерии оценки качества
1	2	3	4	5	6
Монтаж I звена	Соосность с геодезической разбивкой	Геодезическая разбивка	При монтаже	Мастер	±3 мм
Уклон	Нивелир
Расклинка I звена	Устойчивость звена	Визуально	Каждое место	Мастер	±3 мм
Уклон	Нивелир
Монтаж последующего звена	Соосность с предыдущим звеном	Геодезическая разбивка	При монтаже	Мастер	±3 мм
Заход за красную линию в муфте предыдущего звена	Визуально
Уклон	Нивелир
Расклинка последующего звена	Устойчивость звена	Визуально	Каждое место	Мастер	±3 мм
Уклон	Нивелир

Библиография

1. Градостроительный кодекс Российской Федерации от 01.01.2001г. с поправками по состоянию на 28.07.2012г. ()

2. Федеральный закон от 01.01.01 г. «О техническом регулировании»

3. Федеральный закон от 1 декабря 2007 года «О саморегулируемых организациях»

4. Федеральный закон от 01.01.01 г. «Технический регламент о безопасности зданий и сооружений»

5. Приказ Министерства регионального развития Российской Федерации от 01.01.01 г. № 000 «Об утверждении Перечня видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства»

6. ОДМ 218.1. Рекомендации по разработке и применению документов технического регулирования в сфере дорожного хозяйства.

7. ОДМ 218.1. Рекомендации по организации и проведению работ по стандартизации в дорожном хозяйстве.

8. СТО СМК-Г 423.7-2007 Управление документацией. Технологические карты.

9. СТО СМК-П 64.3-2007 Построение, содержание и изложение требований безопасности труда в проектах производства работ. Основные требования

10. ПБ «Правила безопасности при строительстве подземных сооружений».

11. ТР 88-98 «Технические рекомендации по технологии монтажа полимербетонных труб для микротоннельной прокладки канализационных коллекторов внутренним диаметром мм».

12. ТСН «Бестраншейная прокладка коммуникаций с применением микротоннелепроходческих комплексов и реконструкция трубопроводов с применением специального оборудования».

13. СП Безопасность труда в строительстве. Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ

14. ППБ 01-93 Правила пожарной безопасности в Российской Федерации

15. ПБ Правила устройства и безопасной эксплуатации грузоподъемных кранов

16. Федеральный закон от 17.07.99г. Об основах охраны труда в Российской Федерации (с изменениями от 01.01.2001г., 10.01.2003г.)

17. ТР 88-98 Технические рекомендации по технологии монтажа полимербетонных труб для микротоннельной прокладки канализационных коллекторов внутренним диаметром мм

18. ТСН Бестраншейная прокладка коммуникаций с применением микротоннелепроходческих комплексов и реконструкция трубопроводов с применением специального оборудования

19. ВСН 490-87 Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий и городской застройки

20. Пособие к СНиП 2.09.03-85 Проектирование подпорных стен и стен подвалов
