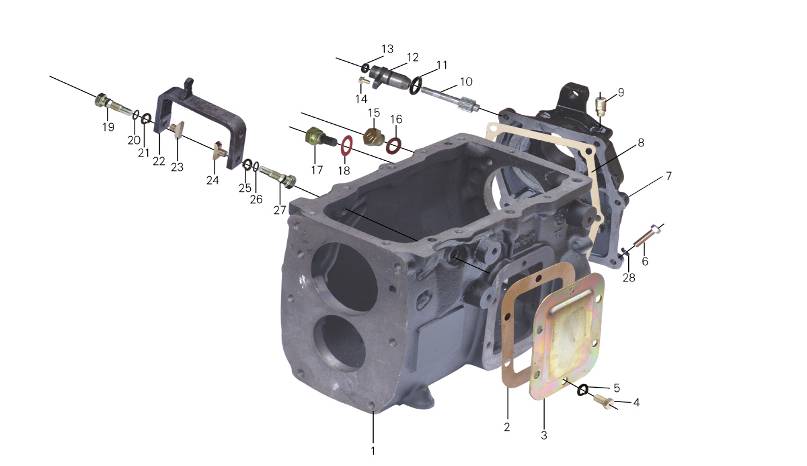

№ п/п | Номер детали |
| К-во 数量 |
1 | X | Картер | 1 |
2 | N | Прокладка боковой крышки | 1 |
3 | N | Боковая крышка | 1 |
4 | Q1501018F3 | Болт | 6 |
5 | GB 93-87 10 | Пружинная шайба | 6 |
6 | Q1500825F3 | Болт | 7 |
7 | XB | Задняя крышка | 1 |
8 | N | Прокладка задней крышки | 1 |
9 | Q9001 | Заглушка | 1 |
10 | NM9 | Ведомая шестерня спидометра | 1 |
11 | GB 1235 24×2.4 | Уплотнительное кольцо | 1 |
12 | X | Штуцер вала спидометра | 1 |
13 | N | Уплотнительное кольцо | 1 |
14 | N | Болт | 1 |
15 | Q617B16F3 | Резьбовая заглушка | 1 |
16 | N-01 | Шайба уплотнительная | 1 |
17 | N | Сапун | 1 |
18 | N-01 | Шайба уплотнительная | 1 |
19 | N | Болт | 1 |
20 | N | Уплотнительное кольцо | 1 |
21 | GB 93-87 14 | Пружинная шайба | 1 |
22 | N | Вилка 4/5 передач | 1 |
23 | N | Направляющая вилки 4/5 передач | 1 |
24 | N | Направляющая вилки 4/5 передач | 1 |
25 | GB 93-87 14 | Пружинная шайба | 1 |
26 | N | Уплотнительное кольцо | 1 |
27 | N | Болт | 1 |
28 | GB 93-87 8 | Пружинная шайба | 7 |
29 | Q5221022 | Штифт | 2 |
ПЕРВИЧНЫЙ ВАЛ КПП И КАРТЕР СЦЕПЛЕНИЯ
№. п/п |
|
| К-во 数量 |
1 | WD32 | Первичный вал | 1 |
2 | NUP309ENV | Подшипник | 1 |
3 | 100/106.5 GB305 | Упорное кольцо подшипника | 1 |
4 | N | Стопорное кольцо | 1 |
5 | X-07 | Сальник | 1 |
6 | N | Прокладка картера | 1 |
7 | WA-01 | Картер сцепления | 1 |
8 | M | Игольчатый подшипник | 1 |
9 | WD32 | Крышка подшипника первичного вала | 1 |
10 | GB 70-85-M6×12 | Болт | 6 |
11 | Q701B70 | Масленка | 1 |
12 | XA4 | Пружина | 1 |
13 | X | Технологический шланг | 1 |
14 | 986911K | Выжимной подшипник | 1 |
WA3-01 | |||
15 | XA4 | Пружина | 1 |
16 | XA2 | Вилка | 1 |
17 | Q5500625 | Штифт | 1 |
18 | XM1 | Рычаг вилки | 1 |
19 | GB 93-87 10 | Пружинная шайба | 1 |
20 | Q1501030F3 | Болт | 1 |
21 | Q701B70 | Масленка | 1 |
22 | Q1501240F3 | Болт | 6 |
23 | GB 93-87 12 | Пружинная шайба | 6 |
24 | GB 97.Zn·D | Плоская шайба | 6 |
25 | Q150B0612 | Болт | 2 |
26 | Q40306 | Пружинная шайба | 2 |
27 | XA5 | Крышка | 1 |
28 | XA1 | Кронштейн вилки | 1 |
29 | M | Игольчатый подшипник | 1 |
30 | Q218B1020 | Болт | 2 |
31 | GB 93-87 10 | Пружинная шайба | 2 |
32 | Q701B70 | Масленка | 1 |
ПРОМЕЖУТОЧНЫЙ ВАЛ И ШЕСТЕРНЯ ЗАДНЕГО ХОДА
№. П/П | Номер детали | Наименование детали | К-во 数量 |
1 | 30307 | Подшипник | 1 |
2 | N | Стопорное кольцо | 1 |
3 | N | Упорное кольцо | 1 |
4 | W | Шестерня промежуточного вала | 1 |
5 | X | Втулка | 1 |
6 | W | Шестерня промежуточного вала | 1 |
7 | W | Шестерня промежуточного вала | 1 |
8 | W | Втулка | 1 |
9 | W | Шестерня промежуточного вала | 1 |
10 | N | Шпонка | 3 |
11 | W | Вал промежуточный | 1 |
12 | 30307 | Подшипник | 1 |
13 | 80/86.6 GB305 | Упорное кольцо | 1 |
14 | GB 894.1 | Стопорное кольцо | 1 |
15 | W | Шестерня заднего хода | 1 |
16 | N | Ось заднего хода | 1 |
17 | 6.35-GB308-84 | Стопор | 1 |
Исп.
|
