КОРОБКА ПЕРЕДАЧ LC5T35(C2Q01)
(BP)

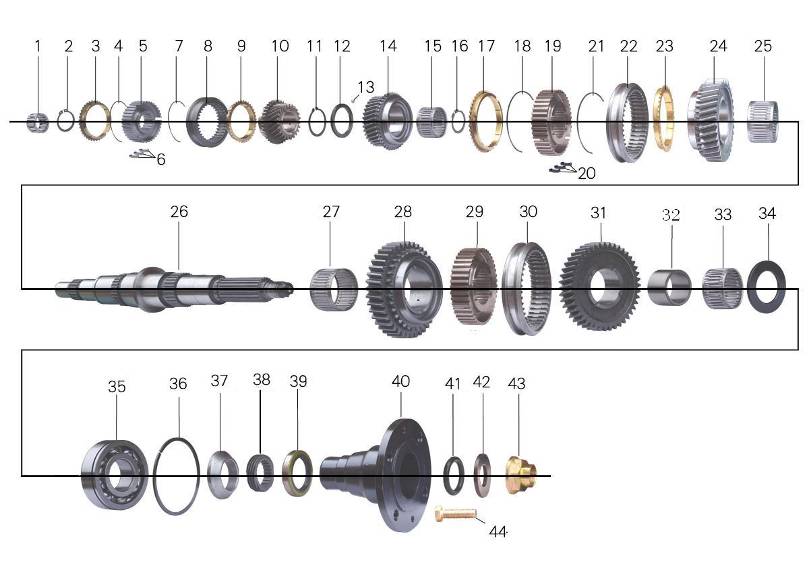

Вал вторичный
№ П\П | Номер детали | Наименование детали | К-во |
1 | X | Игольчатый подшипник | 1 |
2 | NZ | Стопорное кольцо | 1 |
3 | N | Синхронизатор 4/5 передачи | 1 |
4 | N | Стопорное кольцо | 1 |
5 | X | Ступица муфты синхронизаторов 4/5 передачи | 1 |
6 | N | Сухарь синхронизатора 4/5 передачи | 3 |
7 | N | Стопорное кольцо | 1 |
8 | N | Муфта переключения 4/5 передачи | 1 |
9 | N | Синхронизатор 4/5 передачи | 1 |
10 | W | Шестерня 5 передачи | 1 |
11 | NZ | Стопорное кольцо | 1 |
12 | X | Упорная шайба, 3 передача | 1 |
13 | 4-GB308-84 | Стальной шарик | 1 |
14 | W | Шестерня 3 передачи в сборе | 1 |
15 | N | Игольчатый подшипник | 1 |
16 | NZ | Стопорное кольцо | 1 |
17 | N | Синхронизатор 2/3 передачи | 1 |
18 | N | Стопорное кольцо | 1 |
19 | N | Ступица муфты синхронизаторов 2/3 передачи | 1 |
20 | N | Сухарь | 3 |
21 | N | Стопорное кольцо | 1 |
22 | N | Муфта синхронизаторов 2/3 передачи | 1 |
23 | N | Синхронизатор 2/3 передачи | 1 |
24 | W | Шестерня 2 передачи в сборе | 1 |
25 | N | Игольчатый подшипник | 1 |
26 | W | Вал вторичный | 1 |
27 | N | Игольчатый подшипник | 1 |
28 | W | Шестерня 1 передачи в сборе | 1 |
29 | W | Ступица муфты первой и задней передачи | 1 |
30 | W | Муфта первой и задней передачи | 1 |
31 | W | Шестерня заднего хода | 1 |
32 | X | Втулка | 1 |
33 | N | Игольчатый подшипник | 1 |
34 | X | Упорное кольцо | 1 |
35 | 6309NC3Z2 | Радиальный шариковый подшипник | 1 |
36 | Q433100 | Упорное кольцо | 1 |
37 | N | Муфта шестерни спидометра | 1 |
38 | N | Шестерня спидометра | 1 |
39 | N | Сальник задней крышки | 1 |
40 | XB | Фланец | 1 |
41 | N | Уплотнительное кольцо | 1 |
42 | N | Шайба | 1 |
43 | N | Гайка | 1 |
44 | 2200072E0 | Болт | 4 |
МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
№ П/П | Номер детали | Наименование детали | К-во |
1 | N | Заглушка | 3 |
2 | X | Шток вилки 4/5 передач | 1 |
3 | X | Шток вилки 2/3 передач | 1 |
4 | X | Шток вилки 1/R передач | 1 |
5 | X-00 | Рычаг переключения передач | 1 |
6 | Q5280525 | Штифт | 5 |
Q5280325 | Штифт | 4 | |
7 | N | Рычаг выбора передач | 1 |
8 | NZ | Болт | 5 |
9.11 | N | Сальник оси рычага | 2 |
10 | N | Шайба | 1 |
12 | X | Крышка КПП | 1 |
13 | N | Шпилька | 4 |
14 | N | Гайка | 4 |
15 | N | Штифт | 1 |
16 | 8.731-GB308-84 | Шарик | 8 |
17.24 | N | Пружина | 3 |
18 | N-01 | Прокладка | 1 |
19 | N | Заглушка | 1 |
20 | N | Болт | 2 |
21 | JK611 | Датчик заднего хода | 1 |
22 | GB93-878 | Пружинная шайба | 7 |
23 | X | Прокладка крышки | 1 |
25 | Q5240440 | Штифт | 1 |
26 | N Z | Ось выбора передачи | 1 |
27 | N | Ось переключения передач | 1 |
28 | N Z | Шайба | 1 |
29 | N-11 | Пружина | 1 |
30 | N | Упорное кольцо | 1 |
31 | N | Ползун 1/R передач | 1 |
32 | W | Вилка 1/R передач | 1 |
33 | X | Вилка 2/3 передач | 1 |
34 | N | Ползун 4/5 передач | 1 |
35 | N | Вилка 4/5 передач | 1 |
36 | N | Направляющая вилки 4/5 передач | 2 |
Картер КП
|
