1. Что такое фронтальное дублирование? На каком оборудовании оно выполняется?

2. Какие детали участвуют в многослойном дублировании полочек мужского пиджака? Нарисуйте их конструкцию. От чего она зависит?

3. Как обрабатываются вытачки в изделиях различного ассортимента?

4. В каких случаях и какими способами предохраняются срезы от осыпания?

5. Как выполняют ВТО полочек?

6. Изделия из каких материалов нельзя подвергать фронтальному дублированию?

7. Определение режимов дублирования.

8. Как обрабатывается шлица в мужской верхней одежде?

Лабораторная работа 2

Методы обработки прорезных карманов с клапаном в верхней одежде

Цель работы: изучение последовательности обработки и сборки прорезных карманов с клапаном; особенностей их изготовления в изделиях различного ассортимента.

Содержание работы

1.  Изучение особенностей обработки и сборки прорезных карманов с клапаном в верхней одежде.

2.  Разработка технологической документации на процесс изготовления прорезного кармана с клапаном и одной обтачкой.

3.  Изготовление образца прорезного кармана с клапаном и одной обтачкой по разработанной технологии.

Основные сведения

1.  Наибольшее распространение имеют боковые прорезные карманы с клапаном, которые в основном различаются конструкцией нижнего края кармана (обработку которого выполняют швами в простую и сложную рамку).

Обработка карманов с клапаном состоит из 3 этапов:

1)  заготовка клапана;

2)  заготовка подкладки;

3)  сборка кармана.

1.1. Клапаны обтачивают подклапанами из основной или подкладочной ткани. Для повышения формоустойчивости клапаны в зависимости от применяемых тканей могут быть с прокладками из клеевого или неклеевого материала. Клапаны обтачивают на универсальных машинах (297 кл. «Промшвеймаш», 131-42+100+305 кл. АО «Орша», Беларусь) швом 5 мм или на полуавтомате (570 кл. АО «Подольскшвеймаш»; 961-23 кл. «Дюркопп-Адлер», ФРГ). Клапан, цельнокроеный с подклапаном, обтачивают только по концам. Затем клапаны выворачивают и приутюживают с помощью шаблонов (исключая выметывание) и прокладывают отделочную строчку, если она предусмотрена по модели (рис. 2.1 а). Если отделочной строчки нет, то шов обтачивания настрачивают на подклапан или закрепляют с помощью клеевой паутинки (рис. 2.1 б, в). В изделиях из натуральной кожи, замши клапаны обрабатывают накладным швом с открытым срезом (рис. 2.1 г). В изделиях из стеганых полотен и материалов, дублированных искусственным мехом, а также в изделиях, выполненных на меховой основе, клапаны не обтачивают подклапаном, а стачивают клапаны в углах, предварительно обметав боковые и нижние срезы, выворачивают углы на лицевую сторону и прокладывают отделочную строчку по краям клапана (рис. 2.1 д).

а б

в г д

Рис. 2.1. Методы обработки клапана

1.2. Обработка подкладки кармана состоит в настрачивании или притачивании подзора к верхней части подкладки.

Подзор – это деталь подкладки кармана, закрывающая подкладку кармана в месте его отверстия. Подзор изготавливается из основного или подкладочного материала для эстетического оформления кармана, облегчения входа в карман и повышения износостойкости. Подзор настрачивается на универсальной машине с приспособлением малой механизации (ПММ) или без него (рис. 2.2).

а б в г д

Рис. 2.2. Методы обработки подкладки кармана

Подзор из подкладочной ткани применяется при обработке внутреннего кармана, карманов с клапанов (если подклапан из подкладочной ткани). Подзор не ставится в случае, если подкладка из основного материала (в женских изделиях, в изделиях плащевого и курточного ассортимента, легкой одежде).

Методы обработки подкладки, представленные на рис. 2.2 а, б, в наи-более характерны для мужской верхней одежды; г, д – для женской и детской т. к. обладают меньшей износостойкостью и при их изготовлении используется обметочное оборудование, которое не применяется при обработке мужской верхней одежды (подкладка притачная по низу изделия).

1.3. Намелка месторасположения кармана выполняется по вспомо-гательному лекалу с лицевой стороны детали. При обработке карманов на универсальном оборудовании карманы с клапаном и одной обтачкой наме-чают 3 линиями (рис. 2.3 а), а с клапаном и двумя обтачками – 4 линиями (рис. 2.3 б). При обработке на полуавтомате 2 линиями (рис. 2.3 в) [2].

Рис. 2.3. Методы намелки месторасположения карманов

Если полочки фронтально не дублированы или изделие без подкладки, то для предохранения кармана от растяжения могут применяться клеевые и неклеевые долевики, которые располагают с изнаночной стороны детали. Неклеевые долевики соединяют с полочками при обработке прореза кармана, подкладывая под строчки притачивания клапана и обтачки, или предварительно притачивают к полочке по линии прореза кармана. При расположении нити основы в подкладке бокового горизонтального кармана параллельно линии прореза долевик может не использоваться.

При сборке кармана на универсальной машине все технологические операции выполняются последовательно (рис. 2.4). Использование двухигольных машин (803, 852 кл.) позволяет сократить время обработки при совмещении операций притачивания клапана и обтачек.

Наиболее эффективным является применение полуавтоматов (745-22 кл. «Дюркопп», АRW 116 кл. «Джуки»). При этом в автоматическом режиме выполняется ориентация деталей под рабочими органами машины; притачивание обтачки (чек); разрезание входа в карман; надсекание уголков; вывод полуфабрикатов из рабочей зоны полуавтомата (рис. 2.5).

а б

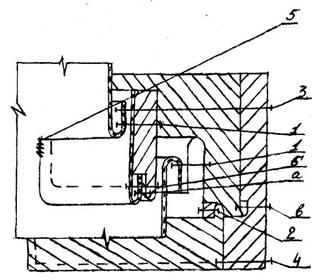

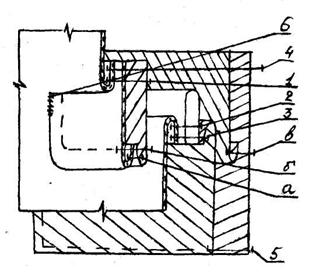

Рис. 2.4. Сборочные схемы прорезного кармана с клапаном и одной обтачкой

а б

Рис. 2.5. Методы обработки карманов с применением двухигольных машин

и полуавтоматов

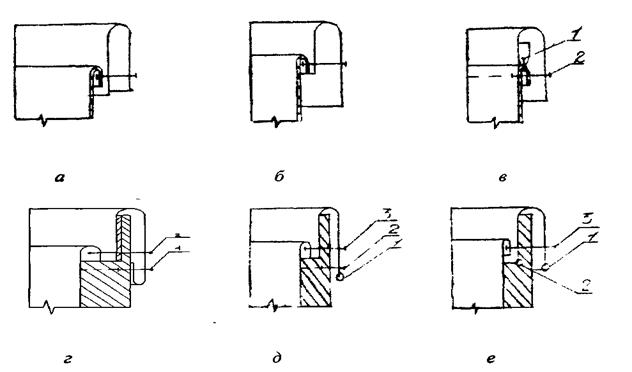

Существует несколько методов обработки нижнего края кармана в зависимости от вида материала, применяемого оборудования и вида изделия (рис. 2.6): а, б, в – применяются при обработке верхней и нижней рамки прорезных карманов; г, д, е – обтачки, обработанные на подкладке, обеспечивают устойчивое положение кармана и применяются при обработке нижней рамки карманов.

Рис. 2.6. Методы обработки нижнего края кармана.

Задание. В лабораторной работе необходимо разработать технологическую документацию на процесс изготовления прорезного кар-мана с клапаном и одной обтачкой по схеме, представленной на рис. 2.4 б. Построить граф технологического процесса и разработать технологические карты обработки и сборки этого узла на основе технологической последовательности, представленной в табл. 2.1 [7].

Таблица 2.1

Справочник технологических операций на процесс обработки и сборки прорезного кармана с клапаном и одной обтачкой.

№ т. о.	Содержание технологической операции	Специаль-ность	Разряд	Время, с	Применяемое оборудование
1	2	3	4	5	6
1	Продублировать полочки	П	3	78	334 «Макпи», Италия
2	Продублировать клапаны	П	3	28	334 «Макпи», Италия
3	Обтачать клапаны подклапанами	М	3	44	131-121+50 АО «Орша» Беларусь

Окончание табл. 2.1

1	2	3	4	5	6
4	Подрезать шов обтачивания, надсечь уголки, вывернуть клапаны на лицевую сторону	Р	2	8	Ножницы, с/колышек
5	Выметать кант по шву обтачивания клапанов	С	4	50	2222М АО «Орша», Беларусь
6	Приутюжить клапаны	У	3	30	УТП-2 ОАП , РФ
7	Проложить отделочную строчку по краю клапанов	М	3	42	131-12+3 АО «Орша» Беларусь
8	Удалить нить выметывания клапанов	Р	2	4	Спец. колышек
9	Заутюжить обтачку на 1 /3	У	2	18	УТП-2 ОАП , РФ
10	Настрочить подзор на верхнюю часть подкладки кармана	М	2	16	131-12+3 АО «Орша» Беларусь + 1-21
11	Притачать клапаны к полочкам	М	3	48	131-12+3 АО «Орша» Беларусь
12	Притачать обтачки к полочкам	М	3	50	131-12+3 АО «Орша» Беларусь
13	Разрезать вход в карман, надсекая уголки	Р	3	45	ножницы
14	Вывернуть карман на изнаночную сторону	Р	2	8
15	Притачать нижнюю часть подкладки к обтачке	М	3	22	131-12+3 АО «Орша» Беларусь
16	Притачать верхнюю часть подкладки карманов с подзором в шов притачивания клапанов	М	3	22	131-12+3 АО «Орша» Беларусь
17	Стачать подкладку карманов, закрепляя уголки	М	3	30	131-12+3 АО «Орша» Беларусь
18	Приутюжить карманы	У	3	52	УТП-2 ОАП «Агат», РФ ОАО

Контрольные вопросы
