Обработка заготовок на фрезерных станках (стр. 2 )

2.  t* определяется по эскизу заготовки.

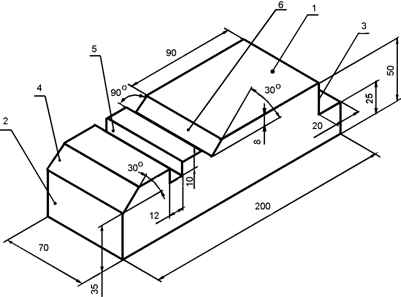

Рис.12. Эскиз заготовки (материал – сталь 45, sвр = 610 МПа)

Число делений Z для настройки универсальной делительной головки

№ бригады	Д Е Л Е Н И Е
непосредственное	простое	дифференциальное
1	12	7	51
2	8	44	73
3	3	25	53
4	6	28	77
5	4	13	81
6	18	32	91
7	9	14	67
8	2	34	93
9	12	22	61
10	24	19	89

7.СПРАВОЧНАЯ ИНФОРМАЦИЯ

Таблица 1

Подача на зуб фрезы Sz, мм/зуб
Глубина резания t, мм	торцовой	дисковой для обработки	цилиндрической
плоскостей	пазов	B<50 мм	B>50 мм
до 2	0,2 – 0,3	0,15 – 0,25	0,07 – 0,12	0,25 - 0,4	0,15-0,25
2 – 5	0,15 – 0,25	0,12 – 0,2	0,07 – 0,12	0,2 – 0,3	0,1 – 0,2
свыше 5	0,12 – 0,2	0,10 – 0,15	0,07 – 0,12	0,1 – 0,2	0,1 – 0,15
Глубина резания t, мм	концевой при диаметре фрезы, мм
6	16	³30
до 5	0,005 – 0,01	0,01 – 0,025	0,05 – 0,07
10	0,003 – 0,006	0,008 – 0,015	0,03 – 0,05
³ 20			0,02 – 0,04
Глубина резания t, мм	угловой	шпоночной
до 3	0,06 – 0,12	0,025 – 0,01
до 6	0,04 – 0,08
12	0,03 – 0,06

Примечание. Большие подачи принимать при жесткой технологической системе, меньшие – при пониженной жесткости.

Таблица 2

Скорость резания Vтабл.

Тип фрезы	t, мм	Vтабл ,м/мин при подаче SZ ,мм/зуб
до 0,02	0,04	0,06	0,1	0,15	0,2	0,3	0,4
Торцовая, дисковая для обработки плоскостей	до 1		62	56	52	44	38	34	30
3		56	52	46	40	35	30	27
6		52	48	44	37	33	28	25
Дисковая для обработки пазов	до 3	80	70	65	55	48	42	37
5	67	60	55	46	40	35	30
10	56	50	46	40	34	30	26
20	45	40	37	32	27	24	20
Концевая для обработки пазов	до 5	26	24
10	24	23
15	23	22
Концевая и цилиндрическая	B=40		50	47	42	38	34	28	24
60		48	45	40	36	33	26	23
100		46	43	38	34	30	25	21
Угловая	B=4	40	36	34	30
10	36	34	30	28
20	34	32	28	25

Таблица 3
