Инструкция по монтажу и эксплуатации (стр. 2 )

Movable glass Подвижн. Стекл. панель Pulley fittings Крепления ролика

Боковая панель

Усиленная планка

Задняя панель

Усиленная планка

1 Шайба Болт

Винт

图8

Рисунок 9 Рисуно1 0

Рисунок1 1 Рисунок1 2

Рисунок1 3 Рисунок1 4

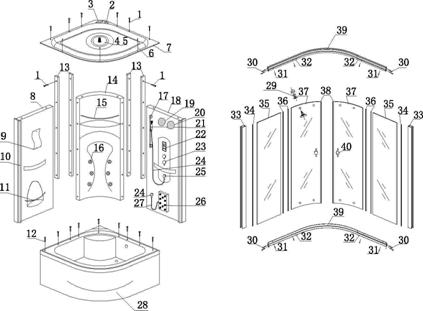

V Инструкция по сборке душевой кабины F128:

Рисунок1 3

10	Фиксированная колонна	2	20	Вентилятор	1	30	Винт Ст3 5х25	8	40	Т-образная ручка	2
9	Зеркало	1	19	Динамик	1	29	Ролик	8	39	Верхняя и нижняя направляющая	2
8	Левая панель	1	18	Боковая панель	1	28	Поддон	1	38	Магнитные крепления	2
7	Потолочная панель	1	17	Подъемная штанга для душа	1	27	Массажная гибкая трубка	1	37	Подвижная стеклянная панель	2
6	Винт 5х16	3	16	Форсунки	6	26	Массажер ног	1	36	Водонепроницаемая резина	4
5	Верхний душ	1	15	Полка задней панели	1	25	Крепление душа	2	35	Фиксированная стеклянная панель	2
4	Верхняя лампа	1	14	Задняя панель	1	24	Душевой гибкий шланг	1	34	Уплотнительная U-образная резина	2
3	Электронный блок управления	1	13	Прессованная рейка колоны задней панели	4	23	Четырехходовой вентиль	1	33	Боковая колонна	1
2	Электронный балласт	1	12	Винт М5Х30	9	22	Панель управления	1	32	Прессованная рейка	4
1	Винт М5Х20	20	11	Левая полка	1	21	Ручной душ	1	31	Винт ST4X25	8
Серийный Номер	Название	Количество	Серийный номер	Название	Количество	Серийный номер	Название	Количество	Серийный Номер	Название	Количество

Рисункок1

Рисункок2

Movable Glass

Pulley Fittings

Рисунок 1

Рисунок 2

(2) Установка стеклянной двери: Установите фиксированную стеклянную панель на верхнюю и нижнюю направляющие, зафиксируйте ее с помощью прессованных реек и саморезов ST4X15, вставьте саморезы ST3.5X25 в соответствующие отверстия в боковой колонне, чтобы зафиксировать две боковые колонны на верхней и нижней направляющих, как показано на рисунке 2 и 3;



Рисунок 3 Рисунок 4

1

Рисунок5

Рисунок8

Рисунок7

Рисунок6

VI. Инструкция по эксплуатации пульта управления JG-130

(I) Инструкции к Пульту М

Машина включается после включения в розетку, функции выбираются пользователем.

Функции освещения и вентилятора можно активировать с помощью кнопок на пульте;

2.Радио:

(1) Нажмите кнопку радио, нажмите кнопку TUN для поиска радиостанций

одно нажатие – одна радиостанция, при выборе радиостанции замигает лампочка отображения радиостанций и, соответственно, меняется музыка.

Если при нажатии кнопки TUN, ни одной радиостанции не доступно, нажмите кнопку Rest и выберите радиостанцию снова.

(2) Управление громкостью: Нажмите кнопку Volume "+" или Volume "-" для настройки необходимой громкости.

Radio Reset	Сброс радио
Volume Minus	Уменьшить громкость
Volume Plus	Увеличить громкость
Exhausted Fan	Вытяжной вентилятор
Radio searching	Поиск радиостанций
Overhead lamp	Верхняя лампа
Radio Switch	Переключатель радио

4. Технические параметры:

1. Напряжение питания: 220В переменного тока ±10% 50Гц;

2. Освещение: 220В переменного тока 32Вт;

3. Вентилятор: 12В постоянного тока 5Вт;

4.Мощность динамика: <15В;

5.Диапазон частот: FM88-108МГц

6. Соотношение сигнал-шум: >45Дб.

Примечание: Выключайте питание, если душевая кабина находится в режиме ожидания и не используется в течение длительного времени.

VII. Устранение неисправностей

Описание неисправности	Причина	Способ устранения
Отсутствует питание	Вилка не вставлена в розетку 2. Не включен защитный выключатель	Вставьте вилку в розетку. Найдите и устраните короткое замыкание.
Нет пара	Неисправен нагреватель парогенератора. 2. Нет воды в парогенераторе. 3. Пробка в паровом шланге или разрыв шланга. 4. Неисправен поплавок. 5. Время работы недостаточно для образования пара. 6. Температура внутри выше температурной установки.	Замените его. Проверьте электромагнитный клапан на вводе воды. Прочистите пробку или замените поплавок. Проверьте провода поплавка или замените поплавок. Дождитесь, когда вода нагреется и превратиться в пар. Дождитесь, когда внутренняя температура упадет ниже установленной температуры, Парообразование включится снова.
Вода из циркуляционного душа не течет	1. Загрязнение форсунок циркуляционного душа.	Прочистите.
Утечка воды из шланга	1. Повреждение уплотнительная прокладка. 2 Износ соединителя. 3. Шланг порван.	Замените. Установите снова. Замените.
Отсутствует освещение	1. Перегорела лампа	Замените.
Пар не на уровне		Отрегулируйте дно с помощью винтов.
Царапины в паровой кабине		Сначала обработать наждачной бумагой 2000, а после заполировать при помощи мягкой ткани и зубной пасты.
Вентилятор не работает	1. Перегорела лампа	Проверьте и замените провод управления.
Загрязнения на Хромированных частях		Очистите сухой тряпкой, запрещено чистить жесткой тканью или обезжиривающими веществами.

VIII. Чистка и уход

1. Используйте обычные жидкие моющие средства и мягкую ткань для мытья и протирки. Запрещено пользоваться моющими средствами, содержащими ацетон, аммиак, органические растворители. Не пользуйтесь дезинфицирующими средствами, содержащими формальдегид.

2. Для полировки и наведения блеска можно пользоваться специально предназначенными для этого средствами.

3. Если поверхность кабины стала пятнистой, нанесите зубную пасту на мягкую ткань и протрите ее.

4. Осадок и налет, остающиеся от воды, с поверхности кабины лучше удалить, смочив мягкую ткань в слегка подогретом лимонном соке или уксусе.

5. Неглубокие царапины и следы от окурков можно удалить, отшлифовав поверхность наждачной бумагой № 000, смоченной в воде, а затем отполировав ее с помощью зубной пасты и мягкой ткани.

IX. Особые примечания:

1. Установка паровой кабины должна проводиться квалифицированным персоналом в соответствии с инструкциями.

2. Параметры питания должны соответствовать государственным стандартам; необходимо проверить устройства заземления и устройства защитного отключения.

3. Питание и клапан водоснабжения поддона должны отключатся после каждого принятия душа.

4. Людям, страдающим от повышенного давления, заболеваний сердца, диабета и алкоголизма, запрещено использовать функцию сауны.

В случае изменения одного из существенных параметров, дополнительные замечания не применимы.

Если серьезные повреждения были вызваны нарушением покупателем вышеперечисленных правил, компания не несет ответственности перед покупателем.

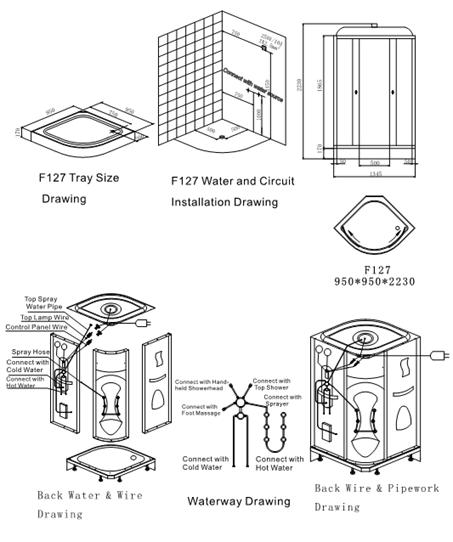

Приложения: Установочные чертежи подключения к коммуникациям и электричеству кабины 127

F127 Tray Size Drawing	Чертеж поддона кабины F127
F127 Water a Circuit installation drawing	Установочный чертеж подключения к сети и коммуникациям кабины F127
Connect with water source	Подключить к источнику воды
Top spray	Верхний душ
Water pipe	Водопроводная труба
Top lamp wire	Провод верхней лампы
Control panel wire	Провод панели управления
Spray hose	Душевой шланг
Connect with cold water	Подключите к холодной воде
Connect with hot water	Подключите к горячей воде
Back water and wire drawing	Чертеж подключения воды и проводов вид сзади
Connect with hand-held shower	Подключите к ручному душу
Connect with Top shower	Подключите к верхнему душу
Connect with foot massage	Подключите к массажеру ног
Connect with Sprayer	Подключите к душу
Waterway drawing	Чертеж водораспределения

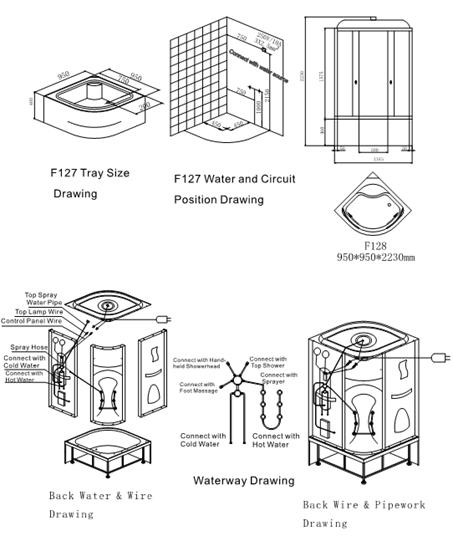

Приложения: Установочные чертежи подключения к коммуникациям и электричеству кабины 127

F128 Tray Size Drawing	Чертеж поддона кабины F128
F128 Water a Circuit installation drawing	Установочный чертеж подключения к сети и коммуникациям кабины F128
Connect with water source	Подключить к источнику воды
Top spray	Верхний душ
Water pipe	Водопроводная труба
Top lamp wire	Провод верхней лампы
Control panel wire	Провод панели управления
Spray hose	Душевой шланг
Connect with cold water	Подключите к холодной воде
Connect with hot water	Подключите к горячей воде
Back water and wire drawing	Чертеж подключения воды и проводов вид сзади
Connect with hand-held shower	Подключите к ручному душу
Connect with Top shower	Подключите к верхнему душу
Connect with foot massage	Подключите к массажеру ног
Connect with Sprayer	Подключите к душу
Waterway drawing	Чертеж водораспределения
