Инструкция по монтажу и эксплуатации (стр. 1 )

ДУШЕВАЯ КАБИНА

Инструкция по монтажу и эксплуатации

Кабина тип F127 F128

Содержание

1. Электрические параметры.................................................................................. 7

2. Монтаж электропроводки................................................................................... 7

3. Подключение к коммуникациям......................................................................... 8

4. Инструкция по сборке кабины F.................................................

5. Инструкция по сборке кабины F..................................................

6. Инструкция по эксплуатации панели управления...................................

7. Устранение неисправностей................................................................................ 17

8. Чистка и уход................................................................................................................ 18

9. Особые примечания............................................................................................... 18

Приложения: Схемы трубопровода и электропроводки

Установочный чертеж соединения труб и электропроводов кабины F127................

Установочный чертеж соединения труб и электропроводов кабины F128................

Внимание: В целях Вашей безопасности, в процессе подключения проводов необходимо установить устройство отключения.

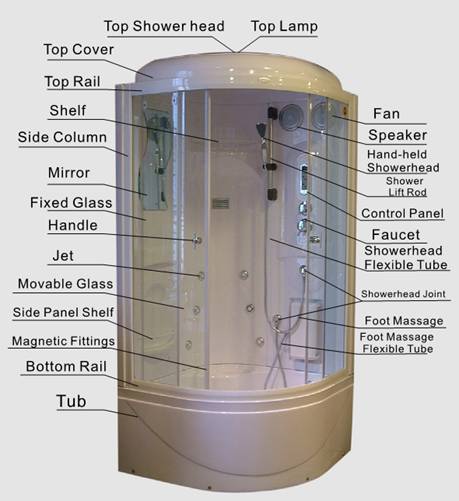

Top Shower Head	Верхняя душевая головка
Top Lamp	Верхняя лампа
Top Cover	Потолочная панель
Top Rail	Верхняя направляющая
Shelf	Полка
Side Column	Боковая колонна
Mirror	Зеркало
Fixed Glass	Фиксированная стеклянная панель
Handle	Ручка
Jet	Форсунка
Movable Glass	Подвижная стеклянная панель
Side panel shelf	Полка боковой панели
Magnetic fittings	Магнитные крепления
Bottom rail	Нижняя направляющая
Tray	Поддон
Fan	Вентилятор
Speaker	Динамик
Hand held showerhead	Ручной душ
Shower lift rod	Подъемная штанга душа
Faucet	Вентиль
Showerhead flexible tube	Гибкий шланг душа
Showerhead joint	Соединение шланга
Control panel	Панель управления
Foot massage	Массажер для ног
Foot massage flexible Tube	Гибкий шланг массажера для ног

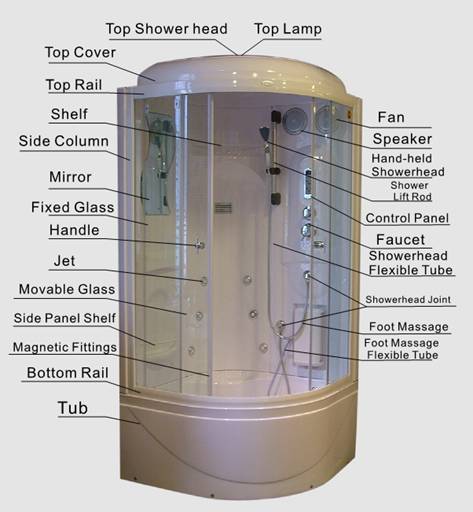

Top Shower Head	Верхняя душевая головка
Top Cover	Потолочная панель
Top Rail	Верхняя направляющая
Shelf	Полка
Side Column	Боковая колонна
Mirror	Зеркало
Fixed Glass	Фиксированная стеклянная панель
Handle	Ручка
Jet	Форсунка
Movable Glass	Подвижная стеклянная панель
Side panel shelf	Полка боковой панели
Magnetic fittings	Магнитные крепления
Bottom rail	Нижняя направляющая
Tub	Донный резервуар
Fan	Вентилятор
Speaker	Динамик
Hand held showerhead	Ручной душ
Shower lift rod	Подъемная штанга душа
Faucet	Вентиль
Showerhead flexible tube	Гибкий шланг душа
Showerhead joint	Соединение шланга
Control panel	Панель управления
Foot massage	Массажер ног
Foot massage flexible Tube	Гибкий шланг массажера ног

I.  Электрические параметры

Напряжение	Номинальная мощность:	Напряжение цепи управления
220В Переменного тока	50 Гц	12 В

(I) Параметры электрической нагрузки контроллера JG130:

Верхнее освещение	Вентилятор
12В переменного тока	12В постоянного тока

II. Монтаж электропроводки

1. Источники электропитания дома должны соответствовать государственным стандартам, напряжение и частота источника питания должны соответствовать параметрам изделия. Установите устройство защитного отключения (УЗО), проверьте эффективность заземления;

2. Проводка Кабины должна быть стационарной. Если кабель питания проходит через стену, то следует использовать защитные изоляторы до его точки подключения в розетку;

3. Подключите кабель заземления кабины к заземляющему кабелю вашего дома и проверьте его эффективность;

4. Подключите зажимы отходящей цепи электрического блока управления к панели управления, верхнему освещению, динамику, фоновому освещению и вытяжному вентилятору, соответственно.

Лампа 220В/20Вт

Подключать в соответствии с чертежом подключения контроллера JG 130

10-ти ваттный динамик

Розетка 220В

Пульт управления
Голубой Коричневый 12В перем. тока/ выход 3А



III. Подключение к коммуникациям

1. Требуемое давление в водопроводе для данного устройства составляет 0,2-0,4 МПа.

2. Характеристики водопровода, проходящего в стене: точка забора воды горячей и холодной воды в ванной должна быть установлена в месте, легко закрываемом душевой кабиной, и подключена гибкими шлангами к трубопроводам горячей и холодной воды. Расположение водопроводных труб пользователь определяет сам, гибкие шланги не входят в комплект поставки кабины.

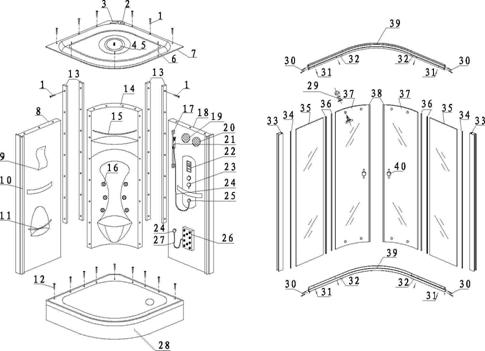

IV Инструкция по сборке душевой кабины F127:

10	Фиксированная колонна	2	20	Вентилятор	1	30	Винт Ст3 5х25	8	40	Т-образная ручка	2
9	Зеркало	1	19	Динамик	1	29	Ролик	8	39	Верхняя и нижняя направляющая	2
8	Левая панель	1	18	Боковая панель	1	28	Поддон	1	38	Магнитные крепления	2
7	Потолочная панель	1	17	Подъемная штанга для душа	1	27	Массажная гибкая трубка	1	37	Подвижная стеклянная панель	2
6	Винт 5х16	3	16	Форсунки	6	26	Массажер для ног	1	36	Водонепроницаемая резина	4
5	Верхний душ	1	15	Полка задней панели	1	25	Крепление душа	2	35	Фиксированная стеклянная панель	2
4	Верхняя лампа	1	14	Задняя панель	1	24	Душевой гибкий шланг	1	34	Уплотнительная U-образная резина	2
3	Электронный блок управления	1	13	Прессованная рейка колоны задней панели	4	23	Четырехходовой вентиль	1	33	Боковая колонна	1
2	Электронный балласт	1	12	Винт М5Х30	9	22	Панель управления	1	32	Прессованная рейка	4
1	Винт М5Х20	20	11	Левая боковая полка	1	21	Ручной душ	1	31	Винт ST4X25	8
Серийный Номер	Название	Количество	Серийный номер	Название	Количество	Серийный номер	Название	Количество	Серийный Номер	Название	Количество
