Генеральный план (стр. 3 )

Зона воздействия теплового излучения при данных ЧС, как правило будет в пределах СЗЗ от АЗС (см. зависимость плотности теплового излучения q, кВт/м2 от расстояния R, м представлена в нижеприведенных графиках).

Плотность теплового излучения, кВт/м2, пожаров проливов СУГ от массы пролитого продукта и расстояния от границы факела

Плотность теплового излучения, кВт/м2, пожаров проливов ЛВЖ от массы пролитого продукта и расстояния от границы факела

Таблицы 3.2.3.

Воздействие теплового излучения на различные строительные материалы

Излучение, кВт/м2	Металл	Древесина	Резина
< 7	Нет	Нет	Нет
8,5-9	Разложение, вспучивание краски	Начало разложения	Начало обугливания
10,5-13,5	Обгорание краски через 2 мин	Интенсивное обуг-ливание через 5 мин	Интенсивное обуг-ливание через 4 мин
14-16	Обгорание краски через 1 мин	Загорание через 5 мин	Загорание через 1 мин
85	Обгорание краски через 3-5 сек	Загорание через 3-5 сек	Загорание через 3-5 сек

В соответствии с данными графиков и табл. 3.2.3 данное значение плотности теплового излучения не вызывает воспламенение горючих материалов за пределами защитных зон от АЗС.

Причинами возгораний и взрывов на территории населенного пункта так же могут быть: не соблюдение мер пожарной безопасности в жилом секторе; повреждения и нарушение правил эксплуатации систем газоснабжения, газопотребления (котельные) и электроснабжения; ЧС с автотранспортом (аварии, утечка, воспламенение и взрыв топлива – ТВС, взрыв автомобильного газобаллонного оборудования); нарушение правил проведения ремонтных и сварочных работ (взрыв баллона с ацетиленом может повлечь зону полных разрушений до 16,4 м, сильных разрушений – 24,9 м, средних разрушений – 42,9 м, слабых разрушений – 123,1 м), умышленные (хулиганские действия), поджоги, теракт и др.

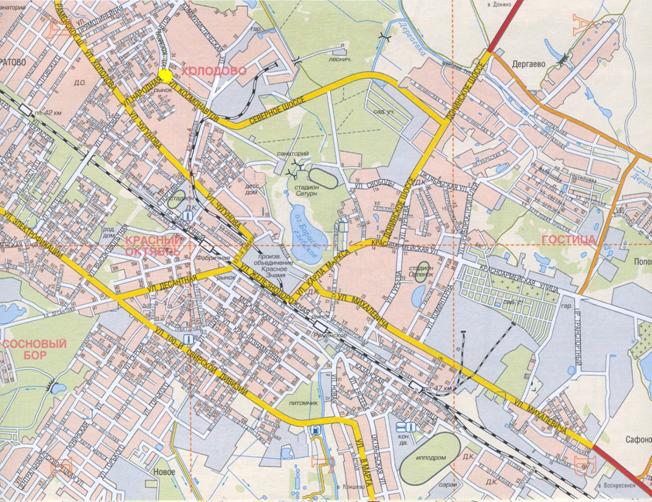

Существующие объекты топливозаправочного комплекса

Наименование	Расположение
и парт-неры»	Ул. Михалевича
и партнеры»	Пересечение Транспортного пр. и ул. Красноармейская
и партнеры»	Пересечение ул. Гастелло и Электрификации
и партнеры»	а/д ММК-Раменское
	Ул. Михалевича
	Северное шоссе
	Донинское шоссе (лев)
ПАРКойл»	Донинское ( прав)
-9»	Перекресток ул. Левашова и Северного шоссе
АЗС»	Транспортный проезд
-Центрнефтепродукт»	Ул.100-й Свирской Дивизии
АГЗС	а/д Раменское – Рыбхоз

Наибольшую опасность несут такие ЧС на АЗС по ул. 100-й Свирской Дивизии, перекресток ул. Лувашова и Северное шоссе, ул. Михалевича.

В соответствии с утвержденной Правительством Московской области «Программы развития топливозаправочного комплекса на территории Московской области» на территории городского поселения Раменское планировалось размещение двух площадок под газовые автозаправочные станции по ул. Красноармейская (код 23310) и по Донинскому шоссе (рядом с существующей АЗС код 23322).

Генеральным планом площадка под № 000 перенесена на Транспортный проезд.

Кроме намеченных по «Программе развития топливозаправочного комплекса на территории Московской области» объектов топливозаправочного комплекса, в генеральном плане планируются три участка под автозаправочные комплексы.

Последствия взрыва ТВС и сосудов находящихся под давлением

Также на территории городского поселения рассматриваются возможные ЧС:

- связанные с эксплуатацией, обслуживанием и ремонтом автомобилей – утечка топлива, воспламенении и взрыв ТВС;

- взрыв автомобиля оснащенного газобаллонным оборудованием;

- взрыв газового баллона в здании, на улице;

- в взрыв сосудов находящихся под давлением

Из всех рассмотренных вариантов наиболее тяжелые последствия будет иметь взрыв баллона с ацетиленом.

Границы зоны поражений при взрывах ГВС:

Полное разрушение зданий	R=16,4 м
Тяжелые повреждения, здания подлежат сносу	R=24,9 м
Значительные повреждения зданий, возможно восстановление	R=42,9 м
Минимальные повреждения зданий (разрыв некоторых соединений, расчленение конструкций)	R=123,1 м
Полное разрушение остекления	R=70,4 м
50% разрушения остекления	R=161,8 м
10% и более разрушение остекления	R=196.4 м

Последствия взрыва баллона с ацетиленом значительно превысят по своим разрушающим и поражающим последствиям взрыв ЛВЖ.

Последствия взрыва будут характеризоваться большим давлением во фронте ударной волны и как следствия разрушениями, значительным количеством и радиусом разлета осколков, меньшим термическим воздействием на людей и объекты.

Взрывы баллонов с бытовым газом (пропан) наиболее распространены при их эксплуатации, например, на объектах общепита (фаст фуд, шашлычные и др.) и при транспортировке.

На основании рекомендаций НИИ Противопожарной обороны (июль 2000 г.), при взрыве бытового газового баллона с пропан-бутаном, в т. ч. в очаге пожара, возможны сценарии развития аварии, как с образованием, так и без образования "огненного шара". В результате проведенных исследований на открытой площадке установлено следующее:
происходит разрыв баллона, максимальный радиус разлета осколков баллона, разорвавшегося на открытой площадке, составляет 250 м, высота подъема осколков около 30 м; при взрыве газового баллона со сжиженным газом возможно образование "огненного шара" диаметром 10 м. При пожаре сжиженный газ, выходящий из баллона, может гореть в паровой, жидкой и парожидкостной фазах, каждая из которых имеет свою температуру горения. Количество пострадавших при неблагоприятных обстоятельствах может достигать нескольких десятков человек. Так в результате взрыва бытового газа на свадьбе во Владикавказе в июне 2011 г. пострадало 55 человек.

Последствия утечки и взрыва газа на территории городского поселения.

Существующая застройка полностью газифицирована. Система распределения газа между потребителями трехступенчатая: высокого (Р ≤ 0,6-1,2 МПа), среднего (Р ≤ 0,3 МПа) и низкого (Р < 0,005 МПа) давлений. С подачей газа высокого давления подается к промпредприятиям и к отопительным котельным. К потребителям жилищно-коммунального сектора подается газ низкого давления. К комбинату «Красное Знамя» подается газ среднего давления (см. «Схему инженерных сетей»).

Газопровод d = 300 мм, Р ≤ 0,6 МПа проходит через весь город до с-за Сафоновский.

На территории г. п. Раменское магистральные сети отсутствуют.

В границе г. п. Раменское действуют около 45 газорегуляторных пунктов (ГГРП, ГРП, ШРП).

На различных участках газопровода высокого давления (Р = 0,6 МПа), в зависимости от диаметра трубы (D = 79, 108, 133 159 и 300 мм) расчетные зоны разрушений могут составить соответственно r0= 26, 32, 42, 49 и 101 м, на участке среднего давления (D =мм, Р = 0,3 МПа), r0=м, на участке низкого давления (D = 108 мм, Р= 0,005 МПа) r0=1,5-2,5 м. (Расчеты проведены на основании «Оперативное прогнозирование инженерной обстановки в ЧС», Книга 2. Москва 1998 г. Расчетные зоны разрушений на схеме зонирования территории мкр. в приложении).

Следует учитывать, что зона детонации распространяется от места утечки газа по направлению ветра на расстояние L = r0 х 2.

Рис. Расчетная схема распространения зоны давления при взрыве на газопроводе.

В зоне действия детонационной волны давление принимается 1,7 МПа. Давление во фронте воздушной ударной волны на различном расстоянии от газопровода определяется с использованием данных табл. 3.1.1.

Таблица 3.1.1

R/r0	1,2	1,8	2,7	4	6	8	12	20
DPфр, Кпа	400	200	100	50	30	20	10	5
(τэф×10-3)/ r0, см	1,07	1,3	1,7	2,2	2,6	3,0	3,5	4,0

Степень возможного разрушения зданий и сооружений при различных значениях избыточного давления во фронте ударной волны приведены в табл.

Таблица

Давление во фронте ударной волны DPфр, кПа	Степень разрушения зданий и сооружений	Травмирующее воздействие на людей
³ 100	Полное разрушение	Смертельное
70	Частичное разрушение	Смертельное
28	Здание непригодно для обитания	Тяжелое
14	Разрушение остекления, дверных и оконных переплетов	Средней тяжести
2	Разрушение до 5 % остекления	Легкое

Для обеспечения сохранности и нормальной эксплуатации газораспределительной сети, а так же с целью предотвращения несчастных случаев, согласно СНиП «Газораспределительные системы» вдоль трасс газопроводов и вокруг ГРП установлены минимально-допустимые расстояния от объектов газовой сети до фундаментов зданий и сооружений: 7 м – от газопровода высокого давления II категории; 2 м – от газопровода низкого давления; 10 м – от ГРП.

3.3. Противопожарные мероприятия

Пожарную безопасность на территории городского поселения Раменское осуществляет пожарное депо ПЧ № 42 на 7 а/м (ул. Дорожный проезд дом 2). Обеспеченность пожарными депо составляет 20 %.

ПСО № 2 находится по адресу: Комсомольская площадь д. 2.

С учетом существующего положения дел, предлагаемыми проектными решениями и увеличения населения требуется увеличение количество пожарных депо и машино-выездов.

Размещение пожарных депо должно обеспечивать радиус обслуживания и нормативное время прибытия первого подразделения к месту вызова (ст. 76 Федерального закона от 01.01.2001 г. , п.4.1, п.6.2. СП 11.13130.2009, . п. 6 СНиП 2.07.01-89* ТСН ПЗП -99 МО (ТСН МО) «Планировка и застройка городских и сельских поселений» и др.).

С учетом существующего положения дел и предлагаемых проектных решений, на основании ст. 33 , п. 3.37 СНиП II-89-80*, таблицы в приложении № 7 НПБ 101-95 и ТСН МО, «Сведений по пожарным депо, которые необходимо построить для 100 % прикрытия населенных пунктов Раменского муниципального района и выполнения федерального закона «О техническом регламенте» представленных территориальным управлением (26 ОГПС) для обеспечения пожарной безопасности на территории городского поселения предлагается:

-в период расчетного срока:

·  использование существующего пожарного депо на 7 автомобилей;

·  размещение двух пожарных депо по 8 автомобилей каждое в северной и южной частях городского поселения (по рекомендации ГУ МЧС по Московской области и территориального управления пожарной охраны предлагаются следующие места размещения ПЧ - г. Раменское, п. Красный Октябрь на две а/м и г. Раменское, микрорайон №10 или мкр. Холодово на 6 а/м).

-в перспективе за расчётный срок:

·  размещение двух депо на 12 автомобилей по 6 автомобилей каждое в северной и южной частях городского поселения.

Требования к рассматриваемой застройке определяются в соответствии:

- Федерального закона от 01.01.01 г «Технический регламент о требованиях пожарной безопасности»;

- ГОСТ 12.1.004-91 Пожарная безопасность. Общие требования;

- СП 42.13330.2011 (СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений);

- СНиП 2.01.02-85* Противопожарные нормы;

- СНиП II-89-80* Генеральные планы промышленных предприятий;

- СНиП II-97-76 Генеральные планы сельскохозяйственных предприятий;

-  НПБ Правила пожарной безопасности и др.

При планировке и застройке новых территорий городского поселения Раменское (3-я категория по ГО), зеленые насаждения (парки, сады, бульвары) и свободные от застройки территории города (водоемы, спортивные площадки и т. п.) следует связывать в единую систему, обеспечивающую членение селитебной территории города противопожарными разрывами шириной не менее 100 м на участки площадью не более 2,5 км2 при преобладающей застройке зданиями и сооружениями I, II, III, IIIa степеней огнестойкости и не более 0,25 км2 при преобладающей застройке зданиями IIIб, IV, IVa, V степеней огнестойкости (п. 3.25).

При застройке в северной части городского поселения, граничащей с лесным массивом Раменского лесмесхоза предусматривается соблюдение противопожарных разрывов 50 м и проезды для пожарной техники.

Для предотвращения чрезвычайных ситуаций, связанных с пожа­рами, ликвидации и снижения тяжести их последствий, на этапе проекта каждого объекта (здания) должны быть предусмотрены технические решения и организационные меро­приятия, направленные: на снижение вероятности возникновения пожара; ло­кализацию пожара; защиту строительных конструкций от огня; оповещение (пожарная сигнализация); безопас­ную эвакуацию населения; беспрепятственный ввод, передвижение и развертывание сил и средств ликвидации чрезвычайной ситуации (пожарных расчетов и по­жарной техники).

Пожаротушение. Расход воды на пожаротушение по существующему положению составляет 30 л/сек, на расчетный срок принимается 40 л/сек, за расчетный срок – 50 л/сек, согласно СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения» и СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий». Количество одновременных пожаров – два, время тушения - 3 часа, время восстановления противопожарного объема - 24 часа.

Расход воды на пожаротушение по существующему положению составляет 324 м3.

Неприкосновенный запас воды на пожаротушение составит:

- на расчетный срок 40х2х3600х3:1000=864 м3;

- за расчетный срок 50х2х3600х3:1000=1080 м3.

На водопроводной сети установить пожарные гидранты с радиусом действия не более 100 метров, а так же световые указатели к пожарным гидрантам. Пожарные гидранты располагать (СНиП 2.04.02-84*) вдоль внутриплощадочных проездов на расстоянии не более 2,5 м от края проезжей части.

3.4.Оценка последствий ЧС на химически опасных объектах.

Согласно «Перечня потенциально опасных объектов и объектов систем жизнеобеспечения Московской области по классам опасности. 2011 г.» на рассматриваемой территории действует мясокомбинат» (31), отнесенный к химически опасным объектам (кл. опасности 4).

Прогнозирование масштабов зон зара­жения выполняется в соответствии с "Методикой прогнозирования масштабов зара­жения сильнодействующими ядовитыми веществами при авариях (разрушениях) на химически опасных объектах и транспорте" (утверждена Начальником ГО СССР и Председателем Госкомгидромета СССР 23 марта 1990 г.).

Прогноз осуществляется при расчетных метеорологических условиях (инверсия, t=20 0С, скорость ветра 1-2 м/с). Для расчетов взята скорость ветра, как среднее между наибольшей концентрацией АХОВ при 0 м/сек. и средними значениями скорости ветра в Московской области (2,2-2,5 м/сек, летом и 2,5-2,9 м/сек зимой).

В течение года преобладают северо-западные и юго-западные ветры со скоростью 2-5 м/сек.

Раменский», аммиак 8 т в технологической системе АХУ, обваловка 0,05 м.

На основании материалов оперативного прогнозирования ГУ МЧС по Московской области, расчетные зоны возможного химического заражения (ЗВХЗ) при утечке наибольшего количества АХОВ (аммиак) составляют: максимальная глубина заражения 2,15 км; максимальная площадь ЗВХЗ 7,24 км2 .

По степени воздействия на организм человека аммиак относится ко второму классу (высокоопасные).

мясокомбинат» 31

Основным параметром зараженного воздуха является концентрация химически опасных веществ в воздухе — количество вещества (в единицах веса), отнесенное к единице объема воздуха; измеряется в мг/м3 или мг/л. Важнейшей характеристикой является токсодоза. Она определяется как произведение концентрации химического вещества и времени пребывания в зараженном воздухе.

Размеры очага химического заражения в основном зависят от количества разлившегося ХОВ, метеоусловий и токсичности вещества (аммиак относится к АХОВ с максимальными по возможностям распространения с сохранением отравляющих свойств). Форма и размеры зоны заражения в значительной мере зависят от скорости ветра. Так, при скорости ветра от 0 до 0,5 м/с зона заражения будет представлять собой круг, при скорости от 0,6 до 1 м/с – полукруг, при скорости от 1,1 до 2 м/с – сектор с углом 90°, при скорости более 2 м/с – сектор с углом в 45°.

Предельно-допустимые концентрации (ПДК) аммиака: рабочей зоны 20,0 мг/м3; населенных пунктов (разовая) 0,2 мг/м3; населенных пунктов (суточная) 0,04 мг/м3 (см. приложение № 6 и № 7 «Методических рекомендаций по ликвидации радиоционных и химических аварий». М.,2005), коэффициент возможного инголяционного отравления (КВИО) 300 –мг/ м3.

При неблагоприятных климатических обстоятельствах (инверсия, t=20 0С, скорость ветра 2 м/с, направление ветра), в ЗВХЗ может попасть значительная часть территории северной части города, вплоть до ул. К. Маркса. Наибольшая концентрация будет в промзоне по ул. Красноармейская, Транспортная, Дорожный проезд. И далее, по мере продвижения зараженного АХОВ воздуха через ИЖС к кварталам многоэтажной застройки концентрация будет падать до ПДК.

Климатические условия (в течение года преобладают северо-западные и юго-западные ветры со скоростью 2-5 м/сек.) района позволяют сделать вывод, что метеорологические условия, не способствуют распростране­нию зараженного АХОВ воздуха в направлении густонаселенных территорий городского поселения Раменское. Наиболее вероятно распространение зараженного воздуха в восточном и юго-восточном направлении в сторону планируемых новых промзон. На схеме в приложении дано возможное распространение ЗВЗ при самых неблагоприятных условиях.

Подробные расчетные последствия возможных утечек АХОВ на территории химически опасных объектов города (ЗВЗ от единичной ёмкости и на полный объем хранения, Г1 – глубина заражения первичным облаком, Г2 – глубина заражения вторичным облаком, ГП – полная глубина заражения, максимальная глубина ЗВЗ, максимальная площадь, концентрации АХОВ, количество персонала и населения в ЗВЗ и др.), на день рассмотрения, даны в паспорте безопасности каждого ХОО. Экземпляры Паспорта безопасности хранится у администрации химически опасного объекта и в территориальном отделе по делам ГО ЧС (УГЗ).
