ПРОГРАММИРУЕМЫЙ КОНТРОЛЛЕР

CAREL pCO-universal

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

1.  Вступление.

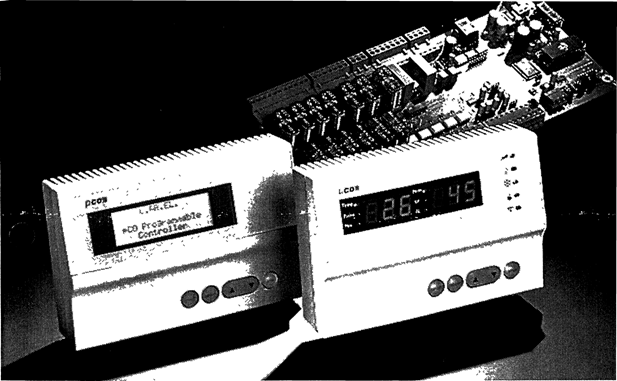

pСО - программируемый, состоящий из двух частей микропроцессорный электронный контролер, разработанный CAREL для применения в области кондиционирования воздуха и охлаждения.

Являясь полностью программируемым, он обеспечивает многовариантность применения, позволяет работать со специфическим оборудованием, согласно требованиям заказчиков.

1.1. Общие характеристики.

Модели: рСО существует в нескольких модификациях. Конкретный набор может быть собран по требованиям заказчика, для решения конкретной задачи. Например, заказчик может выбрать из следующих возможностей:

q  стандартный или графический жидкокристаллический дисплей (LCD); светодиодный сегментный дисплей (LED);

q  количество кнопок управления согласно требованиям заказчика;

q  количество сигнальных индикаторов LED согласно требованиям заказчика;

q  покрытие из поликарбоната, изготовленное согласно требованиям заказчика.

Возможность программирования: CAREL рСО может программироваться с использованием EasyTools системы, которая предоставляет следующие преимущества:

q  переход программного обеспечения к системе CAREL (аппаратным средствам). Использование рСО может быть простым и быстро переводится в Макро-плюс (и наоборот), модифицируя только входы и выходы;

q  оперативное изготовление оборудования и конкурентоспособные цены на разработанные программы;

q  гарантированная надежность использования в протестированных режимах;

Более того, при использовании EasyTools заказчикам гарантируется максимальная конфиденциальность и независимость, если они решат разработать свои собственные новые программы.

Возможность использования одного набора аппаратных средств для различного применения позволяет стандартизовать, с последующей возможностью как, например, выполнение функциональных тестов, «тест в схеме», по каждому отдельному продукту и затем достижение максимально высоких уровней надежности, как для всех, так и для каждого в отдельности индивидуального электронного компонента.

Соединение: приборы могут быть подключены к контролирующему устройству по стандартному интерфейсу (RS485, RS422) или объединены в рLAN-сеть.

Применение: тот факт, что CAREL рСО может программироваться, обеспечивает гибкость в применении.

Тот же стандарт аппаратных средств может быть использован для осуществления контроля над :

q  чиллерами и тепловыми насосами (стандартная программа);

q  аппаратами « roof-top» (на верху крыши) (стандартная программа);

q  кондиционерами (стандартная программа);

q  малыми / средними воздушными системами (стандартная программа);

q  демонстрационными прилавками (в соответствии со спецификацией);

q  холодильными помещениями (в соответствии со спецификацией);

q  камерами дозревания (стандартная программа);

q  компрессорными установками;

q  ступенчатыми контролерами;

Другими типы программ могут быть разработаны в соответствии со спецификациями заказчика.

Сертификация: качество серий рСО гарантируются Carel ISO 9001 сертифицированной проектной и промышленной системой.

2. Структура аппаратных средств

Особенности аппаратных средств CAREL pCO:

-  микропроцессорная ГЛАВНАЯ ПАНЕЛЬ, предназначена для выполнения программы управления, оборудована набором клемм для подключения управляемых приборов (например: клапаны, компрессоры, вентиляторы). Программа управления записана в микросхеме стираемой программируемой постоянной памяти (EPROM), а установочные значения переменных контролируемого процесса записываются в микросхеме электрически стираемого постоянного запоминающего устройства (EEPROM), что позволяет сохранять программу и данные без дополнительного источника питания.

На главной панели также установлены клеммные колодки для соединения контроллеров в локальную сеть. Каждая панель может передавать информацию о любой переменной, цифровой или аналоговой, согласно прикладной программе, с высокой скоростью. В локальную сеть можно объединить до 16 панелей. Для соединения в локальную сеть с использованием последовательного интерфейса стандартов RS422 или RS485 необходимо использовать дополнительные карты PCOSER**** и CAREL коммуникационный протокол связи.

-  для подключения пользовательского терминала управления контроллером (с клавиатурой и сигнальными индикаторами) на главной панели расположен специальный разъем. Терминал позволяет заносить параметры управления (уставку, дифференциальный диапазон, границы аварийных значений переменных) и основные эксплуатационные параметры пользователя (вкл\выкл, индикацию текущего значения управляемых величин, распечатка). Подключение терминала к главной панели не является необходимым для нормальной эксплуатации контроллера, а скорее используется для начального программирования основных параметров.

Благодаря мощной прикладной программе терминал может использоваться:

q  начального программирования механизма с доступом, защищенным паролем, чтобы гарантировать безопасность;

q  изменения в любое время фундаментальных рабочих параметров, которые могут быть защищены паролем, если требуется;

q  индикацию обнаруженных аварий, а также сигнализации их посредством акустического сигнала;

q  индикацию активных функций на индикаторном табло;

q  индикацию всех измеренных величин;

q  выводить на печатающее устройство, если требуется, обнаруженные аварии, а также к периодически печатать значения главных переменных;

q  моделирование кнопок "функции" на стандартной вспомогательной клавиатуре со светодиодной индикацией активированной функции;

q  моделирование числовой вспомогательной клавиатуры на стандартной вспомогательной клавиатуре для занесения данных (в зависимости от прикладной программы);

1. Терминал пользователя со вспомогательной клавиатурой, светодиодной индикацией и сигнализацией.

2. Главная панель с микропроцессором, микросхемой памяти EPROM, содержащей прикладную программу, клеммы входные / выходные.

3. Соединительный кабель терминала и главной панели.

4. Соединительный кабель терминала пользователя и последовательного принтера (поставка клиента).

5. Последовательный принтер (поставка клиента).

6. AWG20/22 кабель для объединения главных панелей в локальную сеть.

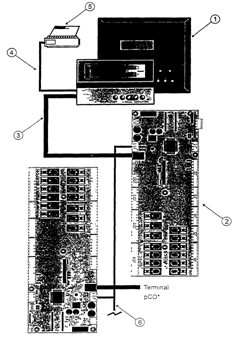

Рис.1. Структура аппаратных средств.

2.1. Главная панель

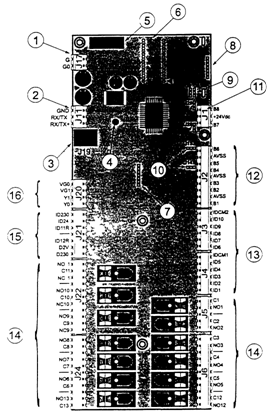

Рис.2. Главная панель – конструкция и размещение компонентов.

1.   Клеммы питания (24 В AC 50/60 Гц 15 ВA или 24 В DC 10 Вт см. Питание).

2.   Соединитель для объединения рСО-панелей в сеть pLAN.

3.   Соединитель телефонного типа для подключения к терминалу пользователя или локальной сети.

4.   Индикатор питания желтого цвета.

5.   250 В AC 2 A плавкий предохранитель.

6.   Микросхема памяти EPROM с рабочей программой.

7.   Соединитель для подключения дополнительных карт: карта локального адреса / часы реального времени.

8.   Соединитель для ввода дополнительных карт RS422 или RS485 для подключения контроллера CAREL к контролирующему прибору и / или телеуправляемым серийным сетям.

9.   Перемычки для выбора серийных линий коммуникационных режимов:

J8: 1-2, для версий с 6-ю аналоговыми входами без UART (универсального асинхронного приемопередатчика - PCOB*00);

J8: 2-3, для версий с 8-ю аналоговыми входами с UART (PCOB*21);

J9: 1-2 позволяет перезагружать панель pCO с контролирующего прибора;

J9: 2-3 не позволяет перезагружать панель pCO с контролирующего прибора (установлена по умолчанию);

10. Перемычки для выбора аналоговых входов:

J14=B5; J15=B6; J28=B7; J29=B8.

11. Дополнительные аналоговые входы В7 и В8 (только на панелях с 8-ю аналоговыми входами) могут быть выбраны для 0-1 В DC или 4-20 мА сигналов;

+24 В DC (80 мА) может быть использован для питания максимум 4 датчиков.

12. Аналоговые входы:

B(n): аналоговые входы 1-6

AVSS: общая точка подключения для всех аналоговых входов B(n).

К входам от B1 до В4 подключаются CAREL – датчики температуры с отрицательным коэффициентом изменения сопротивления (NTC).

К входам В5 и В6 подключаются датчики – преобразователи измеряемой величины в нормализованный сигнал 0-1 В DC или 4-20 мА.

В AC/В DC цифровые входы:

ID (n): цифровые входы 1-10;

IDCM1: общая точка подключения цифровых входов 1-5 (положительное питание 24 В DC);

IDCM2: общая точка подключения цифровых входов 6-10 ( отрицательное питание 24 В DC);

14. Цифровые выходы (коммутируемая мощность 2500 ВА, 10 A/250 В AC):

NO(n): нормально открытый выходной контакт (n);

NC(n): нормально закрытый выходной контакт (n) (только для выходов 9, 10, 11);

C(n): общий контакт для выходных контактов (n);

15. Цифровые входы, применяемые для входных сигналов 230 В AC или 24 В AC/В DC (10 мА):

ID230 VAC: цифровые входы 11 или 12 для сигналов 230 В AC;

ID24 VAC: цифровые входы 11 или 12 для сигналов 24 В AC/В DC;

ID11R, ID12R: общая точка для подключения цифровых входов ID11 и ID12;

Во избежание повреждения панели не подсоединяйте 230 В AC сигналы к 24 В AC/В DC терминалу.

16. Аналоговые выходы, 0-10 В DC:

Y(n): Аналоговые выходы 1 и 2 (максимальный выходной ток 10 мА);

VG1: Внешнее питание для аналоговых выходов (24 В AC или 24 В DC );

VG0: Питание и сигнальная точка для аналоговых выходов Y0 и Y1.

2.2. Описание входов / выходов

Соединительная перемычка	Сигналы	Описание
J17	G	Питание, +24 В DC 10 Вт или 24 В AC, 50/60 Гц 15 ВА
J17	G0	Общая точка источника питания
J11	GND, RX-/TX-, RX+/TX+	Контакты для соединения с сетью pLAN
J19	Терминал	Разъем для 6-ти проводного телефонного кабеля к терминалу
J20	VG0	Питание для оптически изолированного ноля В AC аналоговых выходов
J20	VG1	Питание для оптически изолированных 24 В AC/В DC аналоговых выходов
J20	Y1	Аналоговый выход 2
J20	Y0	Аналоговый выход 1
J21-1	ID230VAC	Цифровой вход 11, 230 В AC
J21-2	ID24VAC	Цифровой вход 11,24 В AC/В DC
J21-3	ID11R	Общий контакт для цифрового входа 11
J21-4		Контакт не подсоединен
J21-5	ID12R	Общий контакт для цифрового входа 12
J21	ID24VAC	Цифровой вход 12, 24 В AC/В DC
J21	ID230VAC	Цифровой вход 12, 230 В AC
J22	NO-11	Нормально-открытый контакт реле 11
J22	C-11	Общий контакт реле 11
J22	NC-11	Нормально-закрытый контакт реле 11
J22		Контакт не подсоединен
J22	NO-10	Нормально-открытый контакт реле 10
J22	С-10	Общий контакт реле 10
J22	NC-10	Нормально-закрытый контакт реле 10
J22	NO-9	Нормально-открытый контакт реле 9
J22	С-9	Общий контакт реле 9
J22	NC-9	Нормально-закрытый контакт реле 9
J24	NO-8	Нормально-открытый контакт реле 8
J24	С-8	Общий контакт реле 8
J24		Контакт не подсоединен
J24	NO-7	Нормально-открытый контакт реле 7
J24	С-7	Общий контакт реле 7
J24		Контакт не подсоединен
J24	NO-6	Нормально-открытый контакт реле 6
J24	С-6	Общий контакт реле 6
J24		Контакт не подсоединен
J24	NO-13	Нормально-открытый контакт реле 13
J24	С-13	Общий контакт реле 13
J6	NO-12	Нормально-открытый контакт реле 12
J6	С-12	Общий контакт реле 12
J6		Контакт не подсоединен
J6	NO-5	Нормально-открытый контакт реле 5
J6	С-5	Общий контакт реле 5
J6		Контакт не подсоединен
J6	NO-4	Нормально-открытый контакт реле 4
J6	С-4	Общий контакт реле 4
J6		Контакт не подсоединен
J6	NO-3	Нормально-открытый контакт реле 3
J6	С-3	Общий контакт реле 3
J5	NO-2	Нормально-открытый контакт реле 2
J5	С-2	Общий контакт реле 2
J5		Контакт не подсоединен
J5	NO-1	Нормально-открытый контакт реле 1
J5	С-1	Общий контакт реле 1
J4	ID1	Цифровой вход 1
J4	ID2	Цифровой вход 2
J4	ID3	Цифровой вход 3
J4	ID4	Цифровой вход 4
J4	ID5	Цифровой вход 5
J4	IDCM1	Общий контакт цифровых входов ID1-ID5
J3	ID6	Цифровой вход 6
J3	ID7	Цифровой вход 7
J3	ID8	Цифровой вход 8
J3	ID9	Цифровой вход 9
J3	ID10	Цифровой вход 10
J3	IDCM2	Общий контакт цифровых входов ID6-ID10
J2	В1	Аналоговый вход 1 (только NTC датчик)
J2	AVSS	Общий контакт аналоговых входов
J2	В2	Аналоговый вход 2 (только NTC датчик)
J2	В3	Аналоговый вход 3 (только NTC датчик)
J2	AVSS	Общий контакт аналоговых входов
J2	В4	Аналоговый вход 4 (только NTC датчик)
J2	В5	Аналоговый вход 5 (0/1 В или 4/20 мА активный датчик)
J2	AVSS	Общий контакт аналоговых входов
J2	В6	Аналоговый вход 6 (0/1 В или 4/20 мА активный датчик)
J1	В7	Аналоговый вход 7 (существует только на панели с 8-ю аналоговыми входами 0/1 В или 4/20 мА активный датчик)
J1	+24 VDC	Питание 24 В DC для активных датчиков (максимальный ток 80 мА)
J1	В8	Аналоговый вход 8 (существует только на панели с 8-ю аналоговыми входами 0/1 В или 4/20 мА активный датчик)
