Устройство наружных и внутренних электрических сетей (стр. 17 )

Поэтому борьба с гололедообразованием сводится к повышению сопротивления на кручение проводов и грозозащитных тросов.

Повышение жесткости провода приводит к образованию одностороннего гололеда, что снижает массу гололеда в 1,5 – 2 раза, а при наличии плавки гололеда повышается эффективность борьбы с гололедообразованием несколько раз. На рисунке показано образование гололедно - изморозевых отложений при увеличении крутильной жесткости на проводе АС 400.

Однако односторонний гололед благоприятствует возникновению пляски проводов в виде стоячих волн с наиболее опасным видом колебаний с одной или двумя полуволнами или низкочастотной вибрацией (при отложении изморози цилиндрической формы), гашение которой не обеспечивают даже гасители вибрации типа Стокбриджа, как наиболее эффективные.

Поэтому необходимо создать комплексные методы борьбы с гололедом и колебаниями.

Фирмой ОРГРЭС по заданию РАО «ЕЭС России» разработаны ограничители гололедообразования и колебаний, гасители пляски, которые до настоящего времени благополучно защищают провода и грозозащитные троса ВЛ 110-500 кВ от гололедно-ветровых нагрузок.

Принцип работы ограничителей как комплексных устройств заключается в следующем:

- защита от сверх расчетного гололеда - за счет увеличения жесткости провода на кручение при установке грузов на рычаге (к ним относятся маятниковые гасители), при котором образуется односторонний гололед меньше по массе цилиндрического гололеда;

- защита от пляски проводов – за счет неравномерной установки ограничителей в пролете, в результате чего гололед откладывается в подпролетах разной формы и с разными аэродинамическими характеристиками, а также за счет того, что момент инерции ограничителя за счет удлиненного рычага и масс грузов в десятки раз превышает момент инерции провода с гололедом и этим расстраивает его частотные характеристики.

- защита от вибрации - за счет использования в конструкции ограничителей элементов гасителя вибрации (грузов, гибких элементов).

Для защиты одиночных проводов и грозозащитных тросов от всех видов колебаний и гололеда предлагаются четыре типоразмера ограничителей типа ОГК. Марка ограничителей, количество в пролете и места их установки выбираются в зависимости от диаметра провода и длины пролета.

Ограничитель гололедообразования и колебаний типа ОГК на одиночном проводе.

В настоящее время на воздушных линиях электропередачи находятся в эксплуатации ограничители гололедообразования типа ОГК в количестве более 126 тысяч шт. (ВЛ 500 кВ МЭС Волги, МЭС Центра, МЭС Юга, МЭС Урала, ВЛ 220 кВ Татэнерго, Таймырэнерго, Карелэнерго, Казахстан - компания «Кегок»). На этих линиях после установки ограничителей гололедообразования и колебаний прекратились отключения при провисании проводов, при пляске от схлестывания проводов с грозозащитным тросом, а пляска возникала с малыми амплитудами, не приводящими к авариям.

Для защиты от пляски расщепленной фазы на два и более провода предлагаются гасители пляски типа ГПР. Их три типоразмера с грузами массой 2,4; 3,2 и 4,0 кг.

Гаситель пляски для расщепленной фазы проводов.

Гасители типа ГПР устанавливаются на плашки горизонтальных дистанционных распорок.

Гаситель пляски типа ГПР на проводе



Схема установки гасителей пляски на расщепленную фазу из двух проводов



Схема установки гасителей пляски на расщепленную фазу из трех проводов

Ограничение массы гололеда гасителями типа ГПР достигается за счет увеличения крутильной жесткости всей фазы, за счет эксцентричного креплении гасителя к проводу, что приводит к уменьшению закручивания отдельных проводов фазы.

Гашение пляски происходит при воздействии на крутильные колебания фазы в целом. При этом соседние участки провода между распорками от вертикальных колебаний закручиваются в противоположные стороны, что достигается за счет установки грузов на рычагах в противоположные стороны относительно продольной оси фазы.

Гашение вибрации достигается за счет дополнительной потери энергии при работе гасителя при вибрации как крутильного демпфера всей фазы и использования в конструкции ограничителей элементов гасителя вибрации (грузов, гибких элементов).

Находятся в эксплуатации гасители пляски типа ГПР в количестве более 80 тысяч шт. (ВЛ кВ МЭС Волги, МЭС Центра, МЭС Юга, МЭС Сибири, Казахстана). На этих линиях также прекратилась отключения от пляски проводов.

Одним из пассивных методов борьбы с пляской проводов является увеличение расстояния между ними или постановка межфазовых изолирующих распорок, которые предотвращают сближение (схлестывание) проводов, удерживая их на проектном расстоянии при пляске. Применение изолирующих межфазовых распорок можно рассматривать как смешанное решение по защите от пляски проводов, обладающее свойствами пассивных и активных средств защиты, так как межфазовые распорки одновременно повышают жесткость провода. При увеличении жесткости проводов снижаются гололедные нагрузки, что очень важно для обеспечения надежности ВЛ.

Появление полимерных изоляторов позволило довольно быстро расширить область их применения как средство борьбы с колебаниями при гололеде и ветре.

Полимерные межфазовые распорки практически реализованы в изделиях вплоть до 500 кВ и их область применения расширяется по мере получения опыта их эксплуатации.

Для предотвращения схлестывания проводов в пролете при вертикальном и горизонтальном расположении проводов достаточно установить две межфазовых распорки. Схема расстановки межфазовых распорок в пролете при горизонтальном расположении фаз расщепленных на три провода.

При установке межфазовых распорок используются ближайшие к месту установки, существующие дистанционные распорки.

Установка межфазовых распорок на фазу, расщепленную на два провода с вертикальным расположением фаз, осуществляется на специальную внутри фазовую распорку, которая устанавливается на протекторы, смонтированные на проводах.

Схема расстановки межфазовых распорок в пролете при горизонтальном расположении фаз расщепленных на три провода

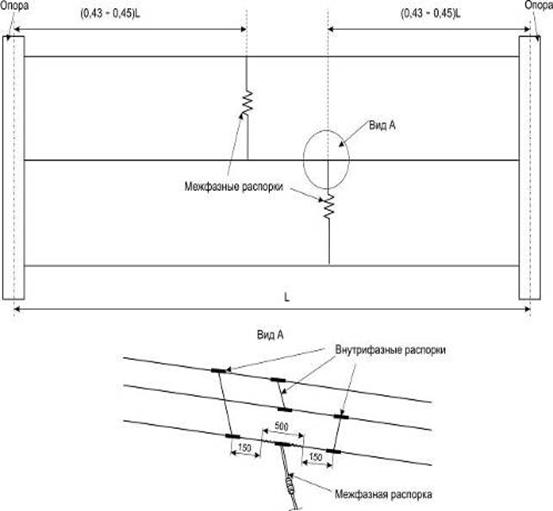

Схема расстановки межфазовых распорок в пролете при вертикальном расположении фаз, расщепленных на два провода

Установка межфазовых распорок на фазу, расщепленную на два провода с горизонтальным расположением фаз, осуществляется на внутренних проводах.

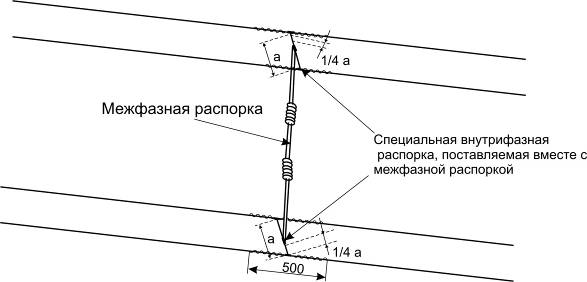

Схема установки межфазовых распорок на фазу, расщепленную на два провода с горизонтальным расположением фаз

В настоящее время на воздушных линиях электропередачи находятся в эксплуатации межфазовые полимерные распорки типа РМИ ВЛ 500 кВ МЭС Юга, ВЛ 220 кВ Татэнерго.

Выводы.

·  Многолетний опыт применения плавки гололеда на проводах и тросах, а также проведенные расчеты показали, что наиболее эффективным является удаление одностороннего гололеда. Затраты энергии практически полностью используются на нагрев и плавление одностороннего гололеда.

·  Односторонний гололед можно получить практически при всех возможных формах гололедообразований путем придания проводу повышенной жесткости на кручение.

·  Увеличение жесткости на кручение одиночных проводов может быть достигнуто установкой грузов ограничителей закручивания проводов, а на расщепленной фазе – путем установки грузов или дополнительных распорок в подпролетах между основными распорками.

·  При отложении одностороннего гололеда возникает опасность пляски проводов. Для предотвращения возникновения пляски на одиночных прводах необходимо устанавливать грузы ограничители гололедообразования и колебаний с неравными интервалами, а на проводах расщепленной фазы в качестве использовать гасители пляски типа ГПР и устанавливать их на дистанционную распорку по определенной схеме.

Нормы и требования по организации эксплуатации и технического обслуживания силовых кабельных линий классов напряжений от 110 до 500 кВ, выполненных с применением одножильных кабелей с изоляцией из сшитого полиэтилена отечественного и импортного производства устанавливает.Стандарт организации. Силовые кабельные линии напряжением 110-500 кВ. Организация эксплуатации и технического обслуживания. Нормы и требования. СТО .060.20.. Положения настоящего стандарта предназначены для применения проектными, строительно-монтажными, наладочными, эксплуатационными и ремонтными организациями, занимающимися силовыми кабельными линиями 110-500 кВ.

Обязательными являются Требования Правил для рабочих и инженерно-технических работников строительно-монтажных и наладочных организаций, занятых строительством линий электропередачи и электрических подстанций и ведущих монтаж и наладку электрооборудования, а также эксплуатационных предприятий, ведущих строительство, монтаж и наладку собственными силами (хозспособом). (Правила безопасности при строительстве и производстве электромонтажных работ)

27-29 октября 2011 года прошла Шестая научно-техническая конференция «Гидроэнергетика. Новые разработки и технологии, на которой были рассмотрены итоги о проведенной НП «ИНВЭЛ» в 2011 году НИР для Национального объединения строителей (НОСТРОЙ) по аудиту базы документов в сфере энергетического строительства и электросетевого хозяйства

В докладе отмечено, что использование устаревших, дублирующих документов, зачастую полное отсутствие нормативной базы по целым разделам, как в энергетической, так и в строительной отраслях, в значительной степени влияет на эффективность работы предприятий и темпы развития отрасли в целом.

В настоящее время проводится работа по использованию новых подходов к техническому регулированию при строительстве энергообъектов и более широкому применению гармонизированных международных документов, ведется разработка новых нормативно-технических документов. Участники конференции также обсудили вопросы комплексного управления проектами строительства, реконструкции и эксплуатации объектов гидроэнергетики. Среди ключевых тем – анализ программы развития гидроэнергетики и ВИЭ, планирование и реализация производственных программ ремонта, техперевооружения и реконструкции.

РАЗДЕЛ 3. ТЕХНОЛОГИЯ УСТРОЙСТВА ВНУТРЕННИХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ

Тема 7. Монтаж кабельных линий, распределительной и другой аппаратуры, электропотребителей

Извлечение из ГОСТ Р 50571.3-2009 Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током

410.2 Нормативные ссылки

Следующие упомянутые документы являются обязательными для применения этого документа. Для датированных ссылок, применяется только процитированная редакция. Для недатированных ссылок, применяется самая последняя редакция упомянутого документа (включая любые поправки).

МЭК . Электрические установки зданий. Часть 5-52: Выбор и монтаж электрического оборудования. Электропроводки*.

МЭК . Электрические установки зданий. Часть 5-54: Выбор и монтаж электрического оборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов.

МЭК 60364-6. Низковольтные электрические установки. Часть 6: Проверка.

МЭК 60439-1. Низковольтные сборки коммутационной аппаратуры и аппаратуры управления. Часть 1. Сборки, полностью и частично прошедшие типовые испытания.

МЭК 60449. Диапазоны напряжения для электрических установок зданий.

МЭК 60614 (все части). Трубы для электрических установок. Спецификация.

МЭК 61084 (все части). Кабельные желоба и системы каналов для электрических установок.

МЭК 61140. Защита от поражения электрическим током. Общие положения для установки и оборудования.

МЭК 61386 (все части). Системы трубопроводов для электрических установок.

МЭК . Безопасность силовых трансформаторов, блоков питания и аналогичные. Часть 2-6: Особые требования для безопасных разделительных трансформаторов для общего использования.

Руководство 104 МЭК. Подготовка изданий по безопасности и использование изданий по базовой безопасности и изданий по групповой безопасности.

410.3 Общие требования

410.3.1 В этом стандарте подразумевают следующую спецификацию напряжений, если иначе не установлено:

напряжения переменного тока - действующее значение;

напряжения постоянного тока - без пульсаций.

Отсутствие пульсации условно определено как действующее значение пульсирующего напряжения не более чем 10% составляющей постоянного тока.

410.3.2 Защитная мера должна состоять из:

-соответствующей комбинации меры предосторожности для основной защиты и независимой меры предосторожности для защиты при повреждении; или

-усиленной защитной меры предосторожности, которая обеспечивает и основную защиту, и защиту при повреждении.

Дополнительная защита определена, как часть защитной меры при определенных условиях внешних воздействий и в определенных специальных размещениях (см. соответствующую часть 7 из комплекса МЭК 60364).

Примечание 1 - Для специальных применений разрешены защитные меры, которые не следуют из этого понятия (см. п.410.3.5 и 410.3.6).

Примечание 2 - Примером усиленной защитной меры является усиленная изоляция.

410.3.3. В каждой части установки должна быть применена одна или более защитных мер, принимая во внимание условия внешних воздействий.

Обычно разрешают следующие защитные меры:

- автоматическое отключение питания (Пункт 411);

-двойная или усиленная изоляция (Пункт 412);

-электрическое разделение для питания одного электроприемника (Пункт 413);

-сверхнизкое напряжение (БСНН и ЗСНН) (Пункт 414).

Защитные меры, примененные в установке, должны быть учтены при выборе и монтаже оборудования.

Для особых установок см. 410.3.4-410.3.9.

Примечание - В электрических установках самой широко применяемой защитной мерой является автоматическое отключение питания.

410.3.4. Для специальных установок или размещений должны быть применены особые защитные меры в соответствии с частью 7 из комплекса МЭК 60364.

410.3.5. Защитные меры, указанные в Приложении В, то есть использование барьеров и размещение вне зоны досягаемости, должны быть использованы только в установках, доступных для:

-квалифицированных или обученных лиц, или

-лиц под наблюдением квалифицированных или обученных лиц.

410.3.6. Защитные меры, указанные в Приложении С, то есть:

-непроводящее размещение;

-местное уравнивание потенциалов, не связанное с землей,

-электрическое разделение для питания более чем одного электроприемника; могут быть применены только, когда установка находится под наблюдением квалифицированных или обученных лиц так, чтобы неразрешенные изменения не могли быть сделаны.

410.3.7. Если не могут быть удовлетворены определенные условия защитной меры, должны быть применены дополнительные меры предосторожности так, чтобы защитные меры предосторожности совместно достигли той же самой степени безопасности.

Примечание - Пример применения этого правила дан в 411.7.

410.3.8. Различные защитные меры, примененные к одной и той же установке или части установки, или в пределах оборудования, не должны иметь никакого влияния друг на друга так, чтобы повреждение одной защитной меры могло ухудшить другие защитные меры.

410.3.9 Мерой предосторожности защиты при повреждении (защиты от косвенного прикосновения) можно пренебречь для следующего оборудования:

-металлических оснований изоляторов воздушной линии, которые прикреплены к зданию и размещены вне зоны досягаемости рукой;

-железобетонные опоры воздушных линий, в которых не доступна стальная арматура;

-открытые проводящие части, которые, вследствие их уменьшенных размеров (приблизительно 50 ммх50 мм) или их размещения, не могут быть захвачены или войти в существенный контакт с частью человеческого тела и при условии, что соединение с защитным проводником можно выполнить только с затруднением или оно будет ненадежно.

Примечание 1 - Это исключение применяется, например, к болтам, заклепкам, фирменным пластинкам и зажимам для крепления кабеля.

- металлические трубы или другие металлические оболочки, защищающие оборудование в соответствии с пунктом 412.

411 Защитная мера: автоматическое отключение питания

411.1 Общие положения

Автоматическое отключение питания представляет собой защитную меру, в которой:

-основную защиту обеспечивают посредством основной изоляции токоведущих частей или посредством ограждений или оболочек в соответствии с приложением А, и

-защиту при повреждении обеспечивают посредством защитного уравнивания потенциалов и автоматического отключения в случае повреждения в соответствии с 411.3-411.6.

Примечание 1 - В тех случаях, когда применяют эту защитную меру, оборудование класса II также может быть использовано.

В тех случаях, когда определено, дополнительную защиту обеспечивают посредством защитного устройства дифференциального тока (УДТ) с номинальным отключающим дифференциальным током, не превышающим 30 мА, в соответствии с 415.1.

Примечание 2 - Мониторы дифференциального тока (МДТ) не являются защитными устройствами, но они могут быть использованы в электрических установках для контроля дифференциальных токов. МДТ производят звуковой или звуковой и визуальный сигнал, когда превышено заранее выбранное значение дифференциального тока.

411.2Требования для основной защиты

Все электрическое оборудование должно соответствовать одной из мер предосторожности для основной защиты (защиты от прямого прикосновения), описанной в приложении А или, где соответствует, в приложении В.

411.3Требования для защиты при повреждении

411.3.1 Защитное заземление и защитное уравнивание потенциалов

411.3.1.1 Защитное заземление

Открытые проводящие части должны быть присоединены к защитному проводнику в соответствии с особыми условиями для каждого типа заземления системы, как определено в п 411.4-411.6.

Одновременно доступные открытые проводящие части должны быть присоединены к одной и той же системе заземления индивидуально, в группах или все вместе.

Проводники для защитного заземления должны соответствовать стандарту МЭК .

Каждая цепь должна иметь соответствующий требованиям защитный проводник, присоединенный к уместному заземляющему зажиму.

411.3.1.2 Защитное уравнивание потенциалов

В каждом здании заземляющий проводник, главный заземляющий зажим и следующие проводящие части должны быть присоединены к защитному уравниванию потенциалов:

-металлические трубы снабжающих коммуникаций в здании, например, газа, воды;

-строительные сторонние проводящие части, если доступны при нормальном использовании, металлические системы центрального отопления и кондиционирования воздуха;

-металлическая арматура строительного железобетона, если разумно осуществимо.

В тех случаях, когда такие проводящие части берут начало вне здания, они должны быть присоединены так близко к их точке входа в пределы здания, как практически выполнимо.

Проводники для защитного уравнивания потенциалов должны соответствовать стандарту МЭК 60364_5_54.

Любая металлическая оболочка телекоммуникационных кабелей должна быть присоединена к защитному уравниванию потенциалов, учитывая требования владельцев или операторов этих кабелей.

411.3.2 Автоматическое отключение в случае повреждения

411.3.2.1 Кроме тех случаев, когда предусмотрено п.411.3.2.5 и 411.3.2.6, защитное устройство должно автоматически прервать питание к линейному проводнику цепи или оборудования в случае повреждения с ничтожным полным сопротивлением между линейным проводником и открытой проводящей частью или защитным проводником в цепи или оборудовании в течение времени отключения, требуемого в п.411.3.2.2, 411.3.2.3 или 411.3.2.4.

Извлечение из ГОСТ Р «Щитки распределительные для производственных и общественных зданий. Общие технические условия».

Классификация

4.1 Щитки следует классифицировать по следующим признакам:

- исполнению, относящемуся к виду установки (навесное, встраиваемое в нишу, 6.2);

- наличию отключающего аппарата на вводе (с аппаратом, без аппарата, - наличию учета электроэнергии (со счетчиком, без счетчика, 6.2);

- количеству защитных аппаратов групповых цепей виду защитных аппаратов групповых цепей (автоматические выключатели, предохранители,;

- наличию устройств защитного отключения - УЗО (с УЗО, без УЗО,);

- способу защиты человека от поражения электрическим током (классы I и II по ГОСТ Р МЭК 536).

4.2 Признаки, соответствующие конкретному исполнению щитков, должны быть указаны в технических условиях на щитки конкретных типов и в эксплуатационной документации изготовителя.

5 Основные параметры

5.1 Основные параметры щитков должны соответствовать указанным в таблице и приводиться в технических условиях на щитки конкретных типов.

- Основные параметры щитков:

Наименование параметра	Значение параметра
1 Номинальное напряжение на вводе щитка, В	380/220, 660/380
2 Номинальная частота переменного тока, Гц	50,60
3 Номинальный ток вводного аппарата или зажимов, А	40, 63, 100, 125, 160, 250
4 Номинальный ток щитка и номинальные рабочие токи защитных аппаратов групповых цепей, А	См. 5.3
5 Номинальный отключающий дифференциальный ток УЗО на вводе щитка, мА	30, 100, 300
6 Максимальное число защитных аппаратов, устанавливаемых в щитке для линий групповых цепей в однополюсном исчислении*:
а) автоматических выключателей и УЗО	6, 12, 18, 24, 30
б) резьбовых предохранителей	6, 9, 12
7 Номинальный ток автоматического выключателя и/или УЗО групповой цепи, А	10, 16, 20, 25, 32, 40, 50, 63
8 Номинальный отключающий дифференциальный ток УЗО групповой цепи, мА	10, 30
9 Номинальный ток предохранителя групповой цепи, А	6, 10, 16, 25
10 Номинальный кратковременно выдерживаемый ток короткого замыкания (действующее значение)** на вводе щитков и сборных шинах с номинальными токами вводных аппаратов на 160 и 250 А, кА	12
*Указанные максимальные числа аппаратов в щитках (см. пункт 6) с учетом возможной установки аппаратов управления, сигнализации, и измерения определяют их типоразмеры. Фактическое заполнение щитка соответствующего типоразмера аппаратами - согласно заказу в пределах номинального тока щитка (см. также 5.2). **Пиковое значение тока короткого замыкания - 20 кА.

5.2 По согласованию с потребителем изготовитель может поставлять отдельно оболочки щитков, рассчитанные на последующую установку в них потребителем защитных аппаратов и приборов по 6.6.3.

Оболочки щитков должны сопровождаться подробной инструкцией по их заполнению, составленной на основе данных по испытанию щитков в аналогичных оболочках в объеме требований настоящего стандарта.

5.3 Значения номинальных токов щитков и номинальных рабочих токов защитных аппаратов групповых цепей должны устанавливаться в технических условиях на щитки конкретных типов при верхнем значении рабочей температуры окружающего воздуха для соответствующего климатического исполнения по 1.3, если иные предельные значения температуры окружающего воздуха не указаны в технических условиях.

5.4 Значения номинальных токов щитков и номинальных рабочих токов защитных аппаратов по 5.3 должны определяться в соответствии с приложением В и приводиться в эксплуатационных документах.

5.5 Рекомендуется также приводить в указанных документах значения токов щитков климатического исполнения УЗ и защитных аппаратов при температуре окружающей среды 25 °С согласно условиям допустимого нагрева элементов щитков по 6.8.1.

5.6 Основные размеры и массы щитков (наибольшее для каждого типоразмера) должны указываться в технических условиях на щитки конкретных типов.

5.7 Обозначение типов щитков рекомендуется формировать в соответствии с приложением Б.

6 Общие технические требования

6.1 Общие требования

6.1.1 Щитки должны соответствовать требованиям настоящего стандарта, техническим условиям на щитки конкретных типов и рабочим чертежам, утвержденным в установленном порядке.

6.1.2 Щитки, предназначенные для экспорта, должны удовлетворять также требованиям контракта на поставку.

6.2 Конструкция

6.2.1 Щитки должны изготавливаться из материалов, обладающих стойкостью к механическим, электрическим и тепловым нагрузкам, возникающим в процессе эксплуатации.

6.2.2 Оболочки щитков класса I могут изготавливаться из металла с возможным сочетанием с другими трудносгораемыми и несгораемыми материалами.

6.2.3 Оболочки щитков класса II должны изготавливаться из изоляционных материалов, обладающих стойкостью к воспламенению при воздействии нагретой до температуры (850 ± 10) °С проволокой; при встраивании щитков в ниши трудновоспламеняющихся стен - (650 ± 10) °С (см. ГОСТ Р 51321.3).

Если оболочки щитков используются для установки на внутренних поверхностях токоведущих частей, стойкость оболочек к воспламенению в этих местах должна соответствовать 6.2.4.

6.2.4 Изоляционные детали щитков, на которые крепят токоведущие части, должны изготавливаться из материалов, обладающих стойкостью к воспламенению при воздействии на них проволокой, нагретой до температуры (960 ± 15) °С, в соответствии с ГОСТ Р 51321.3.

6.2.5 Теплостойкость оболочке щитков класса II, а также изоляционных деталей щитков классов I и II должна соответствовать ГОСТ Р 51321.3.

6.2.6 Оболочки щитков класса I должны обладать стойкостью к коррозии.

6.2.7 Для щитков тропического исполнения должны учитываться требования к материалам по ГОСТ 15151, а для щитков климатического исполнения УХЛ3 - требования ГОСТ 17412.

6.2.8 Оболочки щитков должны обладать стойкостью к механическим ударам энергией 0,25 Дж.

6.2.9 Щитки навесного исполнения должны иметь на оболочках элементы для их крепления на стенах и других вертикальных строительных конструкциях зданий.

6.2.10 Щитки, устанавливаемые в нишах, должны иметь соответствующие элементы для их крепления и обрамления для закрытия краев ниш.

6.2.11 Съемные части оболочек щитков не должны применяться для крепления на них аппаратов и приборов.

6.2.12 Съемные части оболочек щитков должны сниматься только с применением инструмента.

6.2.13 Механическая прочность резьбовых средств крепления съемных частей оболочек должна соответствовать ГОСТ Р 51321.3.

6.2.14 Щитки, в которых для защиты линий групповых цепей предусматриваются автоматические выключатели и УЗО, могут изготавливаться с отключающим аппаратом на вводе или без него.

Если в щитках предусматривается установка счетчиков, то на их вводах должны быть отключающие аппараты.

6.2.15 В щитках без отключающего аппарата на вводе должны быть зажимы для присоединения проводников питающей цепи.

6.2.16 Щитки, в которых в качестве защитных аппаратов линий групповых цепей используют предохранители, должны изготавливаться только с аппаратом на вводе.

6.2.17 Щитки могут иметь исполнение с дверцами или без них. Дверцы щитков должны запираться на ключ. В щитках, если в них не устанавливают счетчики, допускается, по согласованию между потребителем и изготовителем, запирание дверец без ключа, при этом должно исключаться их самопроизвольное открывание.

Необходимое число ключей для замка устанавливается в технических условиях на щитки конкретных типов.

6.2.18 В щитках со счетчиками с трансформаторным включением следует предусматривать отдельный отсек с дверцей, запираемой на ключ, для размещения в нем вводного аппарата, трансформаторов тока, испытательной коробки и счетчика.

6.2.19 За дверцей щитка должна располагаться оперативная панель с выведенными на нее органами управления аппаратов, которая в сочетании с другими элементами щитка должна исключать доступ к токоведущим частям при открытой дверце.

В щитках без дверец эту функцию должна выполнять оперативная панель.

6.2.20 В щитках со счетчиками для исключения несанкционированного доступа к цепям учета электроэнергии (от входных зажимов вводного аппарата до ввода в счетчик) должны предусматриваться конструктивные элементы с возможностью их опломбирования. Таким элементом может быть оперативная панель по 6.2.19.

6.2.21 По согласованию между потребителем и изготовителем на дверцах могут предусматриваться элементы для их опломбирования.

6.2.22 В дверцах щитков со счетчиками должны быть окна, закрываемые ударопрочным прозрачным материалом, для снятия показаний счетчиков. Окна должны выдерживать удары согласно 6.2.8.

6.2.23 Дверцы щитков должны открываться без заеданий на угол, обеспечивающий удобный доступ к аппаратам при монтаже и обслуживании щитков, но не менее 95°.

6.2.24 В оболочках щитков должны быть элементы для ввода проводников питающих и групповых цепей. В оболочках щитков навесного исполнения эти элементы должны обеспечивать степень защиты по 6.4.1 в установленном положении с введенными проводниками.
