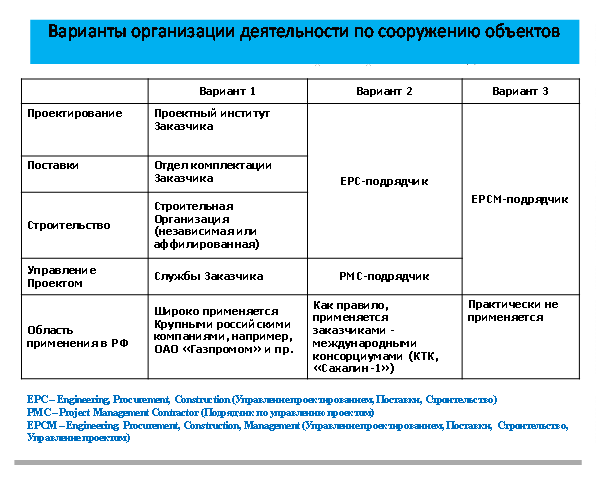

Тема 2. Основы управления строительством

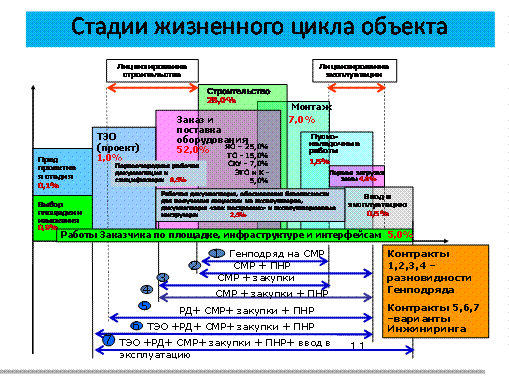

Жизненный цикл воздушных линий электропередачи (ВЛ): Совокупность взаимосвязанных процессов проектирования (включая изыскания), производства комплектующих, строительства, монтажа, наладки, эксплуатации, хранения, перевозки и утилизации.

Саморегулирование в строительстве.

Саморегулируемая организация — некоммерческая организация, созданная в целях саморегулирования, основанная на членстве, объединяющая субъектов предпринимательской деятельности исходя из единства отрасли производства товаров (работ, услуг) или рынка произведенных товаров (работ, услуг) либо объединяющая субъектов профессиональной деятельности определенного вида.

В России порядок образования и деятельности саморегулируемой организации, основные цели и задачи регулируются Градостроительным Кодексом Российской Федерации, Законом N 315-Ф3 «О саморегулируемых организациях» (Федеральный закон 315-ФЗ), а также федеральными законами, регулирующими соответствующий вид деятельности.

Основные цели:

1) предупреждение причинения вреда жизни или здоровью физических лиц, имуществу физических или юридических лиц, государственному или муниципальному имуществу, окружающей среде, жизни или здоровью животных и растений, объектам культурного наследия (памятникам истории и культуры) народов Российской Федерации (далее - вред) вследствие недостатков работ, которые оказывают влияние на безопасность объектов капитального строительства и выполняются членами саморегулируемых организаций;

2) повышение качества выполнения инженерных изысканий, осуществления архитектурно-строительного проектирования, строительства, реконструкции, капитального ремонта объектов капитального строительства.

Содержанием деятельности саморегулируемой организации являются разработка и утверждение документов, предусмотренных статьей 55.5 Градостроительного кодекса,

Контроль за осуществлением членами саморегулируемой организации предпринимательской или профессиональной деятельности проводится саморегулируемой организацией путем проведения плановых и внеплановых проверок.

Предметом плановой проверки является соблюдение членами саморегулируемой организации требований стандартов и правил саморегулируемой организации, условий членства в саморегулируемой организации. Продолжительность плановой проверки устанавливается постоянно действующим коллегиальным органом управления саморегулируемой организации.

Плановая проверка проводится не реже одного раза в три года и не чаще одного раза в год.

Основанием для проведения саморегулируемой организацией внеплановой проверки может являться направленная в саморегулируемую организацию жалоба на нарушение членом саморегулируемой организации требований стандартов и правил саморегулируемой организации.

Саморегулируемой организацией могут быть предусмотрены помимо указанных в части 4 настоящей статьи оснований иные основания для проведения внеплановой проверки.

В ходе проведения внеплановой проверки исследованию подлежат только факты, указанные в жалобе, или факты, подлежащие проверке, назначенной по иным основаниям.

Член саморегулируемой организации обязан предоставить для проведения проверки необходимую информацию по запросу саморегулируемой организации в порядке, определяемом саморегулируемой организацией.

В случае выявления нарушения членом саморегулируемой организации требований стандартов и правил саморегулируемой организации, условий членства в саморегулируемой организации материалы проверки передаются в орган по рассмотрению дел о применении в отношении членов саморегулируемой организации мер дисциплинарного воздействия.

Саморегулируемая организация, а также ее работники и должностные лица, принимающие участие в проведении проверки, отвечают за неразглашение и нераспространение сведений, полученных в ходе ее проведения, в соответствии с настоящим Федеральным законом и другими федеральными законами.

Саморегулируемая организация несет перед своими членами в порядке, установленном законодательством Российской Федерации и уставом некоммерческой организации, ответственность за неправомерные действия работников саморегулируемой организации при осуществлении ими контроля за деятельностью членов саморегулируемой организации.

Государственный контроль (надзор) за деятельностью саморегулируемых организаций осуществляется органом надзора за саморегулируемыми организациями путем проведения плановых и внеплановых проверок, а также в иных предусмотренных федеральными законами формах контроля (часть 1 статья 55.19 Градостроительного кодекса).

Организационно-правовые формы предприятий. Понятие предприятия, его признаки

Предприятие - это самостоятельно хозяйствующий субъект, созданный (учрежденный) в соответствии с действующим законодательством для производства продукции, выполнения работ или оказания услуг в целях удовлетворения общественных потребностей и получения прибыли.

После государственной регистрации предприятие признается юридическим лицом и может участвовать в хозяйственном обороте. Оно обладает следующими признаками:

- предприятие должно иметь в своей собственности, хозяйственном ведении или оперативном управлении обособленное имущество;

- предприятие отвечает своим имуществом по обязательствам, которые возникают у него во взаимоотношениях с кредиторами, в том числе и перед бюджетом;

- предприятие выступает в хозяйственном обороте от своего имени и имеет право заключать все виды гражданско-правовых договоров с юридическими и физическими лицами;

- предприятие имеет право быть истцом и ответчиком в суде;

- предприятие должно иметь самостоятельный баланс и своевременно представлять установленную государственными органами отчетность;

- предприятие должно иметь свое наименование, содержащее указание на его организационно-правовую форму.

Предприятия можно классифицировать по многим признакам:

- по назначению готовой продукции предприятия делятся на производящие средства производства и производящие предметы потребления;

- по признаку технологической общности различают предприятие с непрерывным и дискретным процессами производства;

- по признаку размеров предприятия делятся на крупные, средние и мелкие;

- по специализации и масштабам производства однотипной продукции предприятия делятся на специализированные, диверсификационные и комбинированные;

- по типам производственного процесса предприятия делятся на предприятия с единичным типом производства, серийным, массовым, опытным;

- по признакам деятельности различают промышленные предприятия, торговые, транспортные и другие;

- по формам собственности различают частные предприятия, коллективные, государственные, муниципальные и совместные предприятия (предприятия с иностранными инвестициями).

Организационные формы предприятий:

В соответствии с гражданским кодексом РФ в России могут создаваться следующие организационные формы коммерческих предприятий: хозяйственные товарищества и общества, производственные кооперативы, государственные и муниципальные унитарные предприятия.

Хозяйственные товарищества и общества:

- полное товарищество;

- товарищество на вере (коммандитное товарищество);

- общество с ограниченной ответственностью,

- общество с дополнительной ответственностью;

- акционерное общество (открытое и закрытое).

Полное товарищество. Участники его в соответствии с заключенным между ними договором занимаются предпринимательской деятельностью и несут ответственность по его обязательствам принадлежащим им имуществом, т. е. по отношению к участникам полного товарищества действует неограниченная ответственность. Участник полного товарищества, не являющейся его учредителем, отвечает наравне с другими участниками по обязательствам, возникшим до его вступления в товарищество. Участник, выбывший из товарищества, отвечает по обязательствам товарищества, возникшим до момента его выбытия, наравне с оставшимися участниками в течение двух лет со дня утверждения отчета о деятельности товарищества за год, в котором он выбыл из товарищества. Товарищество на вере. Им является товарищество, в котором на ряду с участниками, осуществляющими предпринимательскую деятельность от имени товарищества и отвечающими по обстоятельствам товарищества своим имуществом, имеются участники-вкладчики (коммандисты), которые несут риск убытков в пределах внесенных ими вкладов и не принимают участия в осуществлении товариществом предпринимательской деятельности.

Общество с ограниченной ответственностью. Это общество учрежденное одним или несколькими лицами, уставной капитал которого разделен на доли определенных учредительными документами размеров. Участники общества с ограниченной ответственностью несут риск убытков, связанный с деятельностью общества в пределах стоимости внесенных ими вкладов.

Общество с дополнительной ответственностью. Особенностью такого общества является то, что его участники несут субсидирную ответственность по обязательствам общества в одинаковом для всех кратном размере к стоимости их вкладов. Все другие нормы ГК РФ об обществе с ограниченной ответственностью могут применяться к обществу с дополнительной ответственностью.

Акционерное общество. Им признается общество, уставный капитал которого разделен на определенное число акций. Участники общества не отвечают по его обязательствам и несут риск убытков, связанных с деятельностью общества, в пределах стоимости принадлежащих им акций. Акционерное общество, участники которого могут свободно продавать принадлежащие им акции без согласия других акционеров, признается открытым акционерным обществом. Такое общество в праве проводить открытую подписку на выпускаемые ими акции и их свободную продажу на условиях установленных законом. Акционерное общество, акции которого распределяются только среди его учредителей или иного заранее определенного круга лиц, признается закрытым акционерным обществом. Такое общество не вправе проводить открытую подписку на выпускаемые им акции. Особенности функционирования акционерных обществ заключается в следующем:

- они используют эффективный способ мобилизации финансовых ресурсов;

- распыленностью риска, т. к. каждый акционер рискует потерять только те деньги, которые он затратил на приобретение акций;

- участие акционеров в управлении обществом;

- право акционеров на получение дохода (дивиденда);

- дополнительные возможности стимулирования персонала.

Производственные кооперативы. Это добровольное объединение граждан на основе членства для совместной производственной или иной хозяйственной деятельности, основанной на их личном трудовом или ином участии и объединении его членами (участниками) имущественных паевых взносов. Члены производственного кооператива несут по его обязательствам субсидиарную ответственность. Прибыль кооператива распределяется между его членами в соответствии с их трудовым участием. В таком же порядке распределяется имущество, оставшееся после ликвидации кооператива и удовлетворение требований его кредиторов.

Государственные и муниципальные унитарные предприятия. Унитарным предприятием признается коммерческая организация, не наделенная правом собственности на закрепленное за собственником имущества. Имущество унитарного предприятия является неделимым и не может быть распределено вкладом (долям, паям). В том числе между работниками предприятия. В форме унитарных предприятий могут быть созданы только государственные и муниципальные предприятия. Унитарные предприятия подразделяются на две категории:

- унитарные предприятия, основанные на праве хозяйственного ведения;

- унитарные предприятия, основанные на праве оперативного управления.

Право хозяйственного ведения - это право предприятия владеть, пользоваться и распоряжаться имуществом собственника в пределах, установленных законом или иными правовыми актами.

Право оперативного управления - это право предприятия владеть, пользоваться и распоряжаться закрепленным за ним имуществом собственника в пределах, установленным законом, в соответствии с целями его деятельности, заданиями собственника и назначением имущества.

Право хозяйственного ведения шире права оперативного управления, т. е. предприятие, функционирующее на основе права хозяйственного ведения, имеет большую самостоятельность в управлении. Предприятия могут создавать различные объединения.

Порядок создания и ликвидации предприятий:

Вновь созданные предприятия подлежат государственной регистрации. С момента государственной регистрации предприятие считается созданным и приобретает статус юридического лица. Для государственной регистрации предприятия учредители предъявляют следующие документы:

- заявление о регистрации предприятия, составленного в произвольной форме и подписанного

- учредителями предприятия;

- учредительный договор о создании предприятия;

- устав предприятия, утвержденный учредителями;

- документы, подтверждающие внесение не менее 50% уставного капитала предприятия на счет;

- свидетельство об уплате государственной пошлины;

- документ, подтверждающий соглашение антимонопольного органа на создание предприятия.

В учредительном договоре должны содержаться следующие сведения: наименование предприятия, место его нахождения, порядок управления его деятельностью, сведения об учредителях, размер уставного капитала, доля каждого учредителя в уставном капитале, порядок и способ внесения вкладов учредителями в уставной капитал. В уставе предприятия должны обязательно содержаться также сведения: организационно-правовая форма предприятия, наименование, место нахождения, размер уставного фонда, состав и порядок распределения прибыли, образование фондов предприятия, порядок и условия реорганизации и ликвидации предприятия.

Для отдельных организационно-правовых форм предприятий в учредительных документах (учредительном договоре и уставе), помимо перечисленных, содержатся и другие сведения.

Государственная регистрация осуществляется в течении трех дней с момента представления необходимых документов, либо в течение тридцати календарных дней с даты почтового отправления, указанной в квитанции об оплате учредительных документов. Отказ в государственной регистрации предприятия может быть сделан при несоответствии представленных документов закону. Решение об отказе в государственной регистрации может быть обжаловано в суде. Прекращение деятельности предприятия может быть осуществлено в следующих случаях:

- по решению учредителей;

- в связи с истечением срока, на которое создано предприятие;

- в связи с достижением цели, ради которой было создано предприятие;

- в случае признания судом недействительной регистрации предприятия, в связи с допущенными при его создании нарушениями закона или иных правовых актов, если эти нарушения носят неустранимый характер;

- по решению суда, в случае осуществления деятельности без надлежащего разрешения (лицензии) либо деятельности, запрещенной законом, либо с неоднократным или грубым нарушением закона или иных правовых актов;

- в случае признания предприятия несостоятельным (банкротом), если оно не в состоянии удовлетворить требования кредиторов.

В России действует программа «АЛТИУС – Управление строительством» для строительных предприятий. Внедрение данной программы не требует обследования строительных предприятий и адаптации, «дописывания» бизнес-процессов и их многократных корректировок. Она не заменяет бухгалтерских программ и не дублирует их функций. Ее назначение – упорядочить именно внутренний управленческий учет в строительстве, а именно:

Учет договоров с заказчиками и подрядчиками;

Автоматическое формирование графиков поставки ресурсов на объекты;

Календарное планирование выполнения работ;

Предварительный расчет плановой себестоимости и рентабельности строительства;

Учет фактически выполненных работ;

Контроль сроков строительства;

Учет затрат по договорам и постатейный контроль отклонений от финансовых планов;

Автоматическое ведение карточки объекта строительства, включающей все взаимоотношения с заказчиками и подрядчиками в рамках объекта;

Расчет итоговых финансовых показателей именно в терминах руководителя строительной организации, а не бухгалтера.

Тема 3. Основные понятия о менеджменте качества в строительстве

Объектами менеджмента в системе менеджмента качества (СМК) являются качество продукции/услуг, качество процессов, выходом которых является продукция, качество управления, среды, в которой организовано выполнение процессов. Система менеджмента качества разрабатывается с учетом конкретной деятельности предприятия, но в любом случае она должна охватывать все стадии жизненного цикла продукции или предоставления услуги и обеспечивать участие в управлении качеством всех работников предприятия.

СМК обеспечивает проведение проверок (внутренних аудитов) по предупреждению несоответствий и дефектов, а также препятствует их допуску в производство и к потребителю.

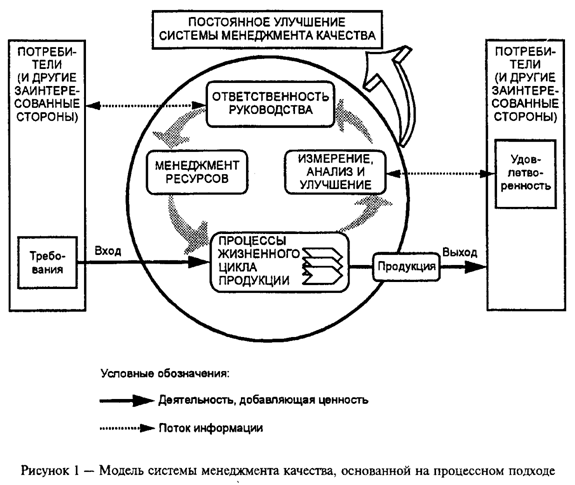

Процесс построения системы управления качеством, заложенный в стандартах ISO, представляет собой, по сути, подход усовершенствования системы управления через ориентацию ее на потребности потребителей и оптимизацию бизнес-процессов.

Успешное руководство организацией и ее функционирование обеспечивается путем ее систематического и прозрачного управления. Успех может быть достигнут в результате внедрения и поддержания в рабочем состоянии системы менеджмента качества, разработанной для постоянного улучшения деятельности с учетом потребностей всех заинтересованных сторон. Управление организацией помимо менеджмента качества включает в себя также и другие аспекты менеджмента.

Определены восемь принципов менеджмента качества для того, чтобы высшее руководство могло руководствоваться ими с целью улучшения деятельности организации.

- Ориентация на потребителя

- Лидерство руководителя

- Вовлечение работников

- Процессный подход

Системный подход к менеджменту

- Постоянное улучшение

- Принятие решений, основанное на фактах

- Взаимовыгодные отношения с поставщиками

Разработаны стандарты ИСО 9000 с целью оказания помощи организациям всех видов и размеров при внедрении и обеспечении функционирования эффективных систем менеджмента качества.

Данный комплекс стандартов на системы менеджмента качества предназначен для улучшения взаимопонимания в национальной и международной торговле

-ИСО 9000:2005 описывает основные положения систем менеджмента качества и устанавливает терминологию для систем менеджмента качества;

-ИСО 9001:2000 устанавливает требования к системам менеджмента качества для тех случаев, когда организация должна продемонстрировать возможность изготавливать продукцию, отвечающую требованиям потребителей и установленным к ней обязательным требованиям, и направлен на повышение удовлетворенности потребителей;

-ИСО 9004:2000 содержит рекомендации по повышению результативности и эффективности системы менеджмента качества и предназначен для улучшения деятельности организации и повышения удовлетворенности потребителей и других заинтересованных сторон;

- ГОСТ Р ИСО "Системы менеджмента качества. Основные положения и словарь"

- ГОСТ Р ИСО "Системы менеджмента качества. Руководство по менеджменту качества при проектировании».

- ИСО 19011:2002 содержит методические указания по проведению аудита (проверки) систем менеджмента качества и охраны окружающей среды.

Рекомендации НОСТРОЙ по применению стандартов ISO

Решением Совета Национального объединения строителей утверждены и рекомендованы к использованию в саморегулируемых организациях:

Рекомендации Р НОСТРОЙ 2.35.2-2011 «Система менеджмента качества. Руководство по применению стандарта ГОСТ Р ИСО в строительных организациях».

Рекомендации предназначены для любых строительных организаций при внедрении системы менеджмента качества и обеспечения качества выполняемых работ и производимой продукции в строительных организациях на всех этапах жизненного цикла строительства.

Разработанный документ является руководством по практическому применению требований ГОСТ Р ИСО 9001 – 2008 «Система менеджмента качества. Требования» в строительных организациях при разработке и поддержании системы менеджмента качества. Для каждого требования стандарта ГОСТ Р ИСО приведены рекомендации по практической их реализации, а также примеры, изложенные в приложениях к документу.

Рекомендации разработаны с учетом СТО-НП-002 «Требования к системе менеджмента качества», Standards Australia International «Руководство по применению стандарта ИСО 9001:2000 в строительстве», СТО ФЦС 06-2004 «Системы обеспечения качества в строительных организациях».

Рекомендации предназначены для применения в Системе добровольной оценки соответствия НОСТРОЙ совместно с DS. NOS-10.0-2011 «Правила и порядок сертификации систем менеджмента».

Тема 4. Обеспечение надежности, электро-пожаро-взрывобезопасности систем энергоснабжения

Извлечение из «Правила устройства электроустановок» (ПУЭ) 7-е изд. (Утверждены Приказом Минэнерго России )

Глава 1.2 ЭЛЕКТРОСНАБЖЕНИЕ И ЭЛЕКТРИЧЕСКИЕ СЕТИ

Область применения, определения

1.2.1. Настоящая глава Правил распространяется на все системы электроснабжения.

Системы электроснабжения подземных, тяговых и других специальных установок, кроме требований настоящей главы, должны соответствовать также требованиям специальных правил.

1.2.2. Энергетическая система (энергосистема) - совокупность электростанций, электрических и тепловых сетей, соединенных между собой и связанных общностью режимов в непрерывном процессе производства, преобразования, передачи и распределения электрической и тепловой энергии при общем управлении этим режимом.

1.2.3. Электрическая часть энергосистемы - совокупность электроустановок электрических станций и электрических сетей энергосистемы.

1.2.4. Электроэнергетическая система - электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью процесса производства, передачи, распределения и потребления электрической энергии.

1.2.5. Электроснабжение - обеспечение потребителей электрической энергией.

Система электроснабжения - совокупность электроустановок, предназначенных для обеспечения потребителей электрической энергией.

Централизованное электроснабжение - электроснабжение потребителей электрической энергии от энергосистемы.

1.2.6. Электрическая сеть - совокупность электроустановок для передачи и распределения электрической энергии, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной территории.

1.2.7. Приемник электрической энергии (электроприемник) - аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии.

1.2.8. Потребитель электрической энергии - электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

1.2.9. Нормальный режим потребителя электрической энергии - режим, при котором обеспечиваются заданные значения параметров его работы.

Послеаварийный режим - режим, в котором находится потребитель электрической энергии в результате нарушения в системе его электроснабжения до установления нормального режима после локализации отказа.

1.2.10. Независимый источник питания - источник питания, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом или других источниках питания.

К числу независимых источников питания относятся две секции или системы шин одной или двух электростанций и подстанций при одновременном соблюдении следующих двух условий:

1) каждая из секций или систем шин в свою очередь имеет питание от независимого источника питания;

2) секции (системы) шин не связаны между собой или имеют связь, автоматически отключающуюся при нарушении нормальной работы одной из секций (систем) шин.

Общие требования

1.2.11. При проектировании систем электроснабжения и реконструкции электроустановок должны рассматриваться следующие вопросы:

1) перспектива развития энергосистем и систем электроснабжения с учетом рационального сочетания вновь сооружаемых электрических сетей с действующими и вновь сооружаемыми сетями других классов напряжения;

2) обеспечение комплексного централизованного электроснабжения всех потребителей электрической энергии, расположенных в зоне действия электрических сетей, независимо от их принадлежности;

3) ограничение токов КЗ предельными уровнями, определяемыми на перспективу;

4) снижение потерь электрической энергии;

5) соответствие принимаемых решений условиям охраны окружающей среды.

При этом должны рассматриваться в комплексе внешнее и внутреннее электроснабжение с учетом возможностей и экономической целесообразности технологического резервирования.

При решении вопросов резервирования следует учитывать перегрузочную способность элементов электроустановок, а также наличие резерва в технологическом оборудовании.

1.2.12. При решении вопросов развития систем электроснабжения следует учитывать ремонтные, аварийные и послеаварийные режимы.

1.2.13. При выборе независимых взаимно резервирующих источников питания, являющихся объектами энергосистемы, следует учитывать вероятность одновременного зависимого кратковременного снижения или полного исчезновения напряжения на время действия релейной защиты и автоматики при повреждениях в электрической части энергосистемы, а также одновременного длительного исчезновения напряжения на этих источниках питания при тяжелых системных авариях.

1.2.14. Требования 1.2.11-1.2.13 должны быть учтены на всех промежуточных этапах развития энергосистем и систем электроснабжения.

1.2.15. Проектирование электрических сетей должно осуществляться с учетом вида их обслуживания (постоянное дежурство, дежурство на дому, выездные бригады и др.).

1.2.16. Работа электрических сетей напряжением 2-35 кВ может предусматриваться как с изолированной нейтралью, так и с нейтралью, заземленной через дугогасящий реактор или резистор.

Компенсация емкостного тока замыкания на землю должна применяться при значениях этого тока в нормальных режимах:

в сетях напряжением 3-20 кВ, имеющих железобетонные и металлические опоры на воздушных линиях электропередачи, и во всех сетях напряжением 35 кВ - более 10 А;

в сетях, не имеющих железобетонных и металлических опор на воздушных линиях электропередачи:

более 30 А при напряжении 3-6 кВ;

более 20 А при напряжении 10 кВ;

более 15 А при напряжении 15-20 кВ;

в схемах генераторного напряжения 6-20 кВ блоков генератор-трансформатор - более 5А.

При токах замыкания на землю более 50 А рекомендуется применение не менее двух заземляющих реакторов.

Работа электрических сетей напряжением 110 кВ может предусматриваться как с глухозаземленной, так и с эффективно заземленной нейтралью.

Электрические сети напряжением 220 кВ и выше должны работать только с глухозаземленной нейтралью.

Категории электроприемников и обеспечение надежности электроснабжения

1.2.17. Категории электроприемников по надежности электроснабжения определяются в процессе проектирования системы электроснабжения на основании нормативной документации, а также технологической части проекта.

1.2.18. В отношении обеспечения надежности электроснабжения электроприемники разделяются на следующие три категории.

Электроприемники первой категории - электроприемники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу для безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения.

Из состава электроприемников первой категории выделяется особая группа электроприемников, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров.

Электроприемники второй категории - электроприемники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям рабочих, механизмов и промышленного транспорта, нарушению нормальной деятельности значительного количества городских и сельских жителей.

Электроприемники третьей категории - все остальные электроприемники, не подпадающие под определения первой и второй категорий.

1.2.19. Электроприемники первой категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания, и перерыв их электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен лишь на время автоматического восстановления питания.

Для электроснабжения особой группы электроприемников первой категории должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника питания.

В качестве третьего независимого источника питания для особой группы электроприемников и в качестве второго независимого источника питания для остальных электроприемников первой категории могут быть использованы местные электростанции, электростанции энергосистем (в частности, шины генераторного напряжения), предназначенные для этих целей агрегаты бесперебойного питания, аккумуляторные батареи и т. п.

Если резервированием электроснабжения нельзя обеспечить непрерывность технологического процесса или если резервирование электроснабжения экономически нецелесообразно, должно быть осуществлено технологическое резервирование, например, путем установки взаимно резервирующих технологических агрегатов, специальных устройств безаварийного останова технологического процесса, действующих при нарушении электроснабжения.

Электроснабжение электроприемников первой категории с особо сложным непрерывным технологическим процессом, требующим длительного времени на восстановление нормального режима, при наличии технико-экономических обоснований рекомендуется осуществлять от двух независимых взаимно резервирующих источников питания, к которым предъявляются дополнительные требования, определяемые особенностями технологического процесса.

1.2.20. Электроприемники второй категории в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания.

Для электроприемников второй категории при нарушении электроснабжения от одного из источников питания допустимы перерывы электроснабжения на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.

1.2.21. Для электроприемников третьей категории электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены поврежденного элемента системы электроснабжения, не превышают 1 суток.

Уровни и регулирование напряжения, компенсация реактивной мощности

1.2.22. Для электрических сетей следует предусматривать технические мероприятия по обеспечению качества электрической энергии в соответствии с требованиями ГОСТ 13109.

1.2.23. Устройства регулирования напряжения должны обеспечивать поддержание напряжения на шинах напряжением 3-20 кВ электростанций и подстанций, к которым присоединены распределительные сети, в пределах не ниже 105 % номинального в период наибольших нагрузок и не выше 100% номинального в период наименьших нагрузок этих сетей. Отклонения от указанных уровней напряжения должны быть обоснованы.

1.2.24. Выбор и размещение устройств компенсации реактивной мощности в электрических сетях производятся исходя из необходимости обеспечения требуемой пропускной способности сети в нормальных и послеаварийных режимах при поддержании необходимых уровней напряжения и запасов устойчивости.

Глава 3.1 ЗАЩИТА ЭЛЕКТРИЧЕСКИХ СЕТЕЙ НАПРЯЖЕНИЕМ ДО 1 кВ

Область применения, определения

3.1.1. Настоящая глава Правил распространяется на защиту электрических сетей до 1 кВ, сооружаемых как внутри, так и вне зданий. Дополнительные требования к защите сетей указанного напряжения, вызванные особенностями различных электроустановок, приведены в других главах Правил.

3.1.2. Аппаратом защиты называется аппарат, автоматически отключающий защищаемую электрическую цепь при ненормальных режимах.

Требования к аппаратам защиты

3.1.3. Аппараты защиты по своей отключающей способности должны соответствовать максимальному значению тока КЗ в начале защищаемого участка электрической сети (см. также гл. 1.4).

Допускается установка аппаратов защиты, нестойких к максимальным значениям тока КЗ, а также выбранных по значению одноразовой предельной коммутационной способности, если защищающий их групповой аппарат или ближайший аппарат, расположенный по направлению к источнику питания, обеспечивает мгновенное отключение тока КЗ, для чего необходимо, чтобы ток уставки мгновенно действующего расцепителя (отсечки) указанных аппаратов был меньше тока одноразовой коммутационной способности каждого из группы нестойких аппаратов, и если такое неселективное отключение всей группы аппаратов не грозит аварией, порчей дорогостоящего оборудования и материалов или расстройством сложного технологического процесса.

3.1.4. Номинальные токи плавких вставок предохранителей и токи уставок автоматических выключателей, служащих для защиты отдельных участков сети, во всех случаях следует выбирать по возможности наименьшими по расчетным токам этих участков или по номинальным токам электроприемников, но таким образом, чтобы аппараты защиты не отключали электроустановки при кратковременных перегрузках (пусковые токи, пики технологических нагрузок, токи при самозапуске и т. п.).

3.1.5. В качестве аппаратов защиты должны применяться автоматические выключатели или предохранители. Для обеспечения требований быстродействия, чувствительности или селективности допускается при необходимости применение устройств защиты с использованием выносных реле (реле косвенного действия).

3.1.6. Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.
