Строительство магистральных и промысловых трубопроводов сварка (стр. 10 )

2.8.12. Число заполняющих слоев в зависимости от толщины стенки трубы указано в табл.31.

Таблица 31

Толщина стенки трубы, мм	Число заполняющих слоев
До 13 включительно	2
Свыше 13 до 16, 5 включительно	3
Свыше 16,5 до 19,5 включительно	4
Свыше 19,5 до 26 включительно	5-6

2.8.13. Амплитуду колебаний при сварке облицовочного шва выбирают из расчета перекрытия швом разделки по ширине на 1,5-2,0 мм в каждую сторону.

2.8.14. После сварки каждого слоя обязательна зачистка его поверхности металлическими щетками от шлака и брызг. В необходимых случаях потолочный участок наружных слоев шва обрабатывают абразивными кругами, чтобы получить ровную подложку для сварки последующих слоев.

2.8.15. Сварку в среде защитных газов ведут на постоянном токе обратной полярности.

2.8.16. Скорость подачи электродной проволоки (см/с) диаметром (см), с вылетом (см) для данных значений тока (А) электродной проволоки определяют по формуле

2.8.17. Перекрытия участков внутреннего корневого шва, сваренных внутренними сварочными головками, должны составлять на вертикальных и нижнем участках 20-40 мм. Перекрытие участков внутреннего корневого шва в потолочной части стыка не должно превышать 1 мм.

2.8.18. Рекомендуемая последовательность работы сварочных автоматов при наложении каждого слоя и расположение замков приведены на рис.9.

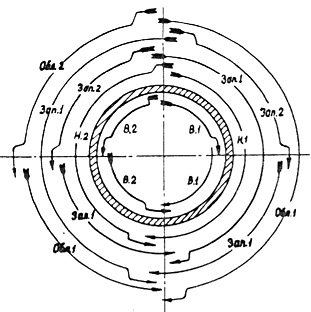

Рис.9. Последовательность наложения слоев при работе сварочных автоматов:

Н - наружный корневой слой; В - внутренний корневой слой; Зап - заполняющий слой; Обл - облицовочный слой (цифра после обозначения слоя указывает на очередность сварки данного участка в пределах слоя); - направление сварки

2.8.19. Места замков на наружных слоях должны быть смещены один относительно другого не менее чем на 15 мм.

2.8.20. Режимы сварки внутреннего корневого слоя шва обеспечивают получение внутреннего валика шириной 5-10 мм с усилением 0-3 мм.

2.8.21. Усиление облицовочного слоя шва должно быть в пределах 1-3 мм.

Допускается ослабление облицовочного шва на вертикальных участках в виде "седловины". Ослабление шва в центре "седловины" не должно быть ниже поверхности трубы.

2.8.22. Ширина облицовочного шва должна соответствовать данным, приведенным в табл.32.

Таблица 32

Толщина стенки трубы, мм	Ширина облицовочного шва, мм, не менее
От 10,0 до 14,0	10,0
Свыше 14,0 до 17,0	11,0
Свыше 17,0 до 20,0	13,0

2.9. Специальные сварочные работы

2.9.1. Все специальные сварочные работы, а также ручная дуговая сварка на КС и НС производятся электродами только с основным видом покрытия. Если нет деталей заводского изготовления (отводов, тройников, переходов), в исключительных случаях и при соответствующем указании в проекте допускается монтажным организациям изготавливать эти детали в условиях, тождественных заводским, и при строгом соблюдении требований проекта и стандартов. Применяемые трубы и материал укрепляющих накладок должны соответствовать проекту и требованиям СНиП 2.05.06-85.

2.9.2. Изготовление деталей должно производиться с выполнением требований пп.13.18-13.23 СНиП 2.05.06-85.

2.9.3. Прихватку и сварку осуществляют электродами с основным видом покрытия или проволокой сплошного сечения в среде защитного газа.

2.9.4. Основным способом нагрева при термической обработке стыков труб диаметром 108 мм и более с толщиной стенки 16 мм и более должен быть индукционный нагрев токами промышленной (50Гц) или повышенной частоты. Для нагрева труб можно применять также гибкие пальцевые электронагреватели (ГЭН) или электронагреватели комбинированного действия (КЭН).

Сварное соединение должно быть подвергнуто термообработке непосредственно после сварки.

2.9.5. При проведении термической обработки следует руководствоваться ОСТ /Минмонтажспецстрой СССР "Трубопроводы стальные технологические. Термическая обработка сварных соединений. Типовой технологический процесс".

2.9.6. К работам по термической обработке сварных соединений следует допускать термистов-операторов, имеющих квалификацию не ниже 4-го разряда и удостоверение об окончании курсов по специальности термистов-операторов по термической обработке сварных соединений на монтаже.

2.9.7. Для углеродистой стали с нормативным временным сопротивлением разрыву до 490 МПа, низколегированной стали - 490-588 МПа режим термической обработки (высокий отпуск) должен быть следующим:

температура нагрева 550-580°С;

скорость нагрева 250°С/ч;

время выдержки 2 мин на 1 мм, но не менее 30 мин;

условия охлаждения - с печью или нагревателем со скоростью не выше 200 до 300°С/ч, далее на воздухе.

2.9.8. Контроль качества термической обработки следует выполнять измерением твердости металла во всех зонах сварного соединения с помощью переносных приборов. Уровень твердости должен находиться в пределах:

140-180 НВ - для углеродистой стали с нормативным временным сопротивлением разрыву до 490-539 МПа (50 кгс/мм);

160-200 НВ - для низколегированной стали с нормативным временным сопротивлением разрыву 490-539 МПа (50-55 кгс/мм );

190-220 НВ - для низколегированной стали повышенной прочности с нормативным временным сопротивлением разрыву свыше 539 МПа (55 кгс/мм).

2.9.9. Ремонт сварного шва должен быть осуществлен до его термической обработки. В случае выполнения ремонта сварного шва после термической обработки следует повторить термическую обработку всего сварного шва.

2.9.10. Заварка технологических отверстий в трубах

на стадии строительства трубопроводов

2.9.10.1. Перед началом производства работ с учетом конкретной марки, типа трубной стали и диаметра трубопровода в проекте производства работ (ППР) должны быть выбраны место и схема вырезки и заварки технологических отверстий по согласованию с заказчиком. Решение о необходимости выполнения указанных работ принимается при выполнении огневых работ.

2.9.10.2. Для труб с нормативным пределом прочности до 577 МПа (55 кгс/мм), толщиной стенки до 12 мм заварка технологических отверстий может осуществляться путем вварки заплат. Форма, размеры и ориентация отверстий и заплат в этом случае должны соответствовать рис.10.

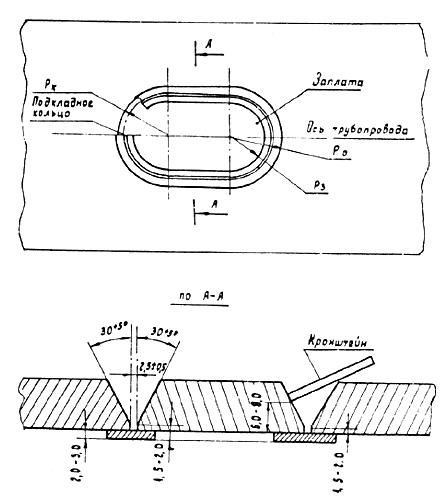

Рис.10. Форма и ориентация отверстия, заплаты и подкладного кольца и схема разделки кромок под сварку:

- радиус отверстия в трубе; - радиус заплаты; - радиус подкладного кольца

2.9.10.3. Для труб с нормативным значением предела прочности 539 МПа (55 кгс/мм) и выше, толщиной стенки 12 мм и более заварка технологических отверстий должна производиться путем вварки в трубу патрубка с эллиптическим днищем (заглушкой) (рис.11). Допускается вварка патрубка для герметизации отверстий в трубах с нормативным пределом прочности до 55 кгс/мм и с толщиной стенки до 12 мм.

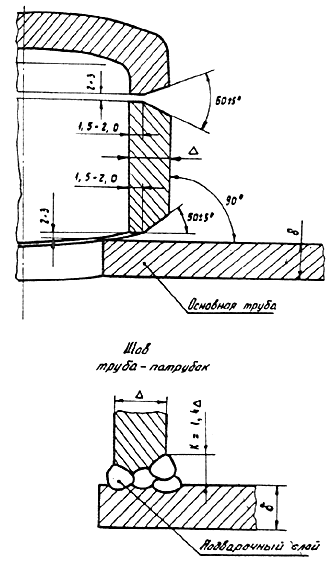

Рис.11. Схема подготовки под сварку при заделке технологических отверстий с помощью патрубков

2.9.10.4. Технологические отверстия для последующей герметизации за счет вварки патрубков или заплат в ППР следует предусматривать, как правило, в верхней части периметра труб с допустимым смещением от зенита до 30°. Отверстия выполняются по шаблону газовой резкой.

Торцы отверстия в основной трубе при последующей вварке в него заплат обрабатываются механическим способом в соответствии с данными, приведенными на рис.10.

Торцы отверстия в основной трубе при последующей приварке к ней патрубка следует зачищать механическим способом для ликвидации острых краев.

Перед засыпкой трубопровода необходима установка бетонных колец, предохраняющих патрубок от механических повреждений.

2.9.10.5. Вырезку технологических отверстий в основной трубе в случае последующей вварки патрубков следует осуществлять таким образом, чтобы отверстие было на 10-15 мм меньше внутреннего диаметра патрубка.

2.9.10.6. Место вырезки технологического отверстия должно находиться на расстоянии не менее 250 мм от заводского или кольцевого сварного шва.

2.9.10.7. Заплаты следует изготавливать, как правило, заранее в стационарных условиях из отдельного участка трубы тех же диаметров, толщины стенки и класса прочности стали, что и основная труба. Размеры заплат не должны превышать 250х350 мм и быть меньше 100х150 мм. Разница между шириной и длиной заплаты должна быть не менее 50 мм. устанавливают в зависимости от длины и ширины заплаты. Кромки заплаты должны быть обработаны (зачищены) механическим способом и по форме и размерам соответствовать данным рис.10.

2.9.10.8. Патрубки должны быть изготовлены заранее из труб диаметром не выше 0,3 от диаметра основной трубы, но не более 325 мм, с толщиной стенки не более 16 мм. Максимальный размер патрубка для конкретной трубы определяется при условии установки резинового шара. Конструктивное и материальное исполнение врезок патрубков должно соответствовать требованиям ВСН 1-84/Мингазпром "Тройники и тройниковые соединения из стальных труб 5,5 и 7,5 МПа (55 и 75 кгс/мм)". Днища должны соответствовать ГОСТ .

Толщина стенок свариваемых патрубков и заглушки должна быть одинакова.

2.9.10.9. Торец ввариваемого патрубка должен быть обрезан по шаблону и иметь разделку кромок 50° с притуплением 1,5-2,0 мм. Торец патрубка, привариваемого к днищу, должен быть подготовлен механическим способом с углом разделки кромок 30° (см. рис.11).

2.9.10.10. Технологические подкладки и подкладные кольца изготавливают из низкоуглеродистой стали (например, ВСт2, Ст10 и т. п.) толщиной 2-3 мм.

Диаметр подкладки 300-310 мм, диаметр отверстия 5-6 мм.

2.9.10.11. Перед прихваткой и сваркой внутренняя полость трубы в месте производства работ должна быть освобождена от воды и грязи. Прихватка и вварка подкладных колец, технологических подкладок, заплат и патрубков допускается только при положительных температурах металлов трубы и патрубка.

Температура предварительного подогрева должна соответствовать требованиям подразд.2.2 настоящих ВСН.

Специальные подогреватели должны обеспечивать равномерный подогрев места вварки заплат или патрубка.

Если подогрев по условиям сварки не требуется, при температуре окружающего воздуха +5°С и ниже необходимо произвести просушку участка трубы с технологическим отверстием.

2.9.10.12. При сборке заплаты рекомендуется вначале к заплате прихватить подкладное кольцо, затем заплата с подкладным кольцом должна быть поставлена в отверстие, прихвачена и приварена сплошным швом.

Величина смещения кромок заплаты по отношению к трубе не должна превышать 1,5 мм. Для удобства сборки допускается прихватка к свариваемым торцам временных технологических кронштейнов (см. рис.10) из электродных стержней, которые должны быть удалены механическим путем после прихватки заплаты.

2.9.10.13. При вварке патрубка с использованием технологической подкладки первоначально следует разметить отверстие, вставить одну половину подкладки и прихватить, вставить вторую половину подкладки, прихватить, а затем проварить сплошным швом по периметру технологического отверстия и стыку подкладки, оставив центральное отверстие подкладки свободным.

При сборке допускается использовать проволочные кронштейны.

Центральное отверстие следует загерметизировать, например, глиной, но таким образом, чтобы при подъеме давления в основной трубе до рабочего произошла разгерметизация отверстия.

2.9.10.14. Сварочно-монтажные работы по вварке заплат и патрубков следует производить за один рабочий цикл без перерывов до полного завершения облицовочного шва.

Температура предыдущего слоя перед наложением последующего слоя шва должна быть не ниже +100°С.

Если температура между слоями опустилась ниже +100°С, следует произвести подогрев на 100-150°С.

Отдельные слои шва должны выполняться в последовательности, указанной на рис.12.

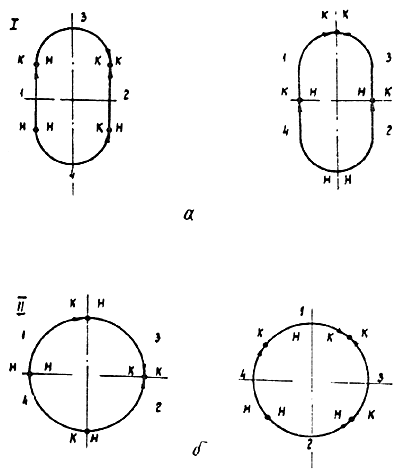

Рис.12. Последовательность выполнения отдельных слоев шва при вварке заплат (I) и патрубков (II) (четырьмя участками протяженностью 100-250 мм каждый):

а - сварка нечетных слоев; б - сварка четных слоев; Н - начало сварки; К - конец сварки

2.9.10.15. Приварку патрубков следует осуществлять не менее чем в три слоя с подваркой изнутри трубы, а облицовочный слой шва рекомендуется выполнять двумя валиками с последующей зачисткой шлифмашинкой.

2.9.10.16. Сварка должна производиться электродами с основным видом покрытия, рекомендованными разделом 2.3 настоящих ВСН для основной трубы данной категории прочности. Сварку заполняющих слоев шва целесообразно производить электродами диаметром 3,0-3,25 мм. При этом могут быть использованы электроды той же категории прочности, что и рекомендованные для сварки корневого слоя шва.

2.9.10.17. После приварки патрубков необходимо проводение отпуска с нагревом сварного соединения до 200°С и последующим охлаждением под теплоизолирующим поясом до полного остывания.

В случае вварки заплат последующий подогрев не производится, но место ремонта укрывается теплоизолирующим поясом. В процессе охлаждения как в первом, так и во втором случае попадание влаги на сварное соединение не допускается.

2.9.10.18. Последней операцией при вварке патрубка является прихватка и приварка эллиптической заглушки к патрубку.

Заглушка должна быть прихвачена и приварена не менее чем в 3 слоя сплошным швом к патрубку электродами с основным видом покрытия диаметром 2,5-3,25 мм, рекомендованными для сварки корневого слоя шва (см. табл.10). Перед сваркой торцы патрубка и заглушки необходимо просушить.

2.9.10.19. Сварные швы должны быть проконтролированы и радиографическим способом и ультразвуковым. Непровары в сварном соединении не допускаются. Контроль УЗК следует осуществлять как со стороны трубы, так и со стороны патрубка. Допустимые дефекты (кроме непроваров) должны соответствовать требованиям п.4.32 СНиП III-42-80.

2.9.10.20. При обнаружении недопустимых дефектов сварное соединение ремонту не подлежит. Участок трубы вырезается и на его место вваривается катушка длиной не менее диаметра основной трубы.

2.9.10.21. После окончания работ по вварке патрубка и заглушки составляется акт специальной формы (см. ВСН 012-88/Миннефтегазстрой "Формы исполнительной документации и правила ее оформления", ч. II).

2.9.11. Сварка прямых врезок

2.9.11.1. Приварка свечей пылеуловителей, вварка байпасов и других врезок должны быть выполнены через тройники заводского изготовления. Если предусмотрено проектом, допускаются прямые врезки при условии, что диаметр ответвления не превышает 0,3 диаметра основной трубы. Если диаметр ответвления превышает 0,3 диаметра основной трубы, следует применять только специальные детали трубопроводов.

2.9.11.2. Для выполнения прямой врезки в основной трубе по шаблону вырезают отверстие и после его обработки механическим способом присоединяют ответвление. Конструкция ответвления должна соответствовать ВСН 1-84/Мингазпром.

2.9.11.3. При выполнении прямых врезок условия подогрева и технология их вварки (тип сварочных материалов, количество слоев шва и т. д.) должны соответствовать в основном требованиям раздела 2.9.10.

2.9.12. Сварка захлестов

2.9.12.1. В зависимости от конкретных условий различают следующие виды технологических захлестов:

концы трубопровода свободны (не засыпаны землей) и находятся в траншее или на ее бровке;

один конец трубопровода защемлен (засыпан, подходит к крановому узлу), а другой имеет свободное перемещение;

оба соединяемых конца трубопровода защемлены (соединены с патрубками запорной арматуры).

В первых двух случаях замыкание трубопровода можно осуществить сваркой одного кольцевого стыка - захлеста. В последнем случае необходима вварка катушки с выполнением двух кольцевых стыков (рис.13).

Рис.13. Схема ликвидации технологического разрыва:

а - при монтаже захлеста; б - при врезке катушки; 1 - труба; 2 - катушка

2.9.12.2. Выполнять работы по ликвидации технологических разрывов следует, как правило, в дневное время при температуре окружающего воздуха не ниже -40°С.

2.9.12.3. Монтаж захлестов и катушек необходимо выполнять только в присутствии прораба или мастера с последующим составлением акта (см. ВСН 012-88/Миннефтегазстрой) . В акте указывают:

фамилии электросварщиков и схему их расстановки;

сварочные материалы и результаты визуального и радиографического контроля стыка.

2.9.12.4. Если трубопровод находится в траншее, в месте соединения труб необходимо подготовить приямок, размеры которого должны беспрепятственно обеспечивать работы по сварке, контролю и изоляции стыка.

2.9.12.5. Если соединяемые трубы были ранее изолированы, необходимо удалить изоляцию на расстоянии не менее 150 мм от места сварки.

2.9.12.6. Для сварки захлеста в траншее необходимо оставлять незасыпанным один из примыкающих участков трубопровода на расстоянии 60-80 м от места предполагаемого захлесточного стыка.

2.9.12.7. Подготовку труб к сборке с помощью центраторов при монтаже захлестов следует выполнять в приведенной последовательности:

один из концов трубопровода заранее подготавливают под сварку и укладывают на опоры высотой 50-60 см по оси трубопровода;

плеть, образующую другой конец трубопровода, вывешивают рядом с первой и делают разметку места реза. Разметка линии реза должна быть выполнена только с помощью шаблона, чтобы исключить образование косого стыка;

газовую резку плети следует проводить с последующей подготовкой фасок любым станком типа СПК. Как исключение (если нет станка типа СПК) допускается применять газовую резку (преимущественно механизированную) с последующей зачисткой абразивным инструментом;

стыковку труб с применением наружного центратора выполняют путем подъема обрезанной плети трубоукладчиками на высоту не более 1,5 м на расстоянии 60-80 м от конца трубы; при этом за счет упругих деформаций обрезанный конец провисает, что позволяет совместить один конец с другим;

не допускается стропить трубу для подъема в месте расположения сварных кольцевых швов;

регулировку зазора в стыке осуществляют изменением высоты подъема трубопровода трубоукладчиками.

2.9.12.8. Подготовку труб к сборке при врезке катушек осуществляют в приведенной последовательности:

концы труб, которые должны быть соединены, обрезают и подготавливают под сварку в соответствии с требованиями, изложенными в настоящем разделе;

катушку изготавливают требуемой длины на трубы той же толщины, того же диаметра и марки стали, что и соединяемые трубы;

трубоукладчиком пристыковывают катушку к трубопроводу, собирают стык с применением наружного центратора и сваривают первый стык. Сборку второго стыка выполняют с помощью наружного центратора после окончания сварки первого стыка;

длина катушки должна быть не менее одного диаметра трубы.

2.9.12.9. Для обеспечения требуемого зазора или соосности труб запрещается натягивать трубы, изгибать их силовыми механизмами или нагревать за пределами зоны сварного стыка, а также категорически запрещается вваривать любые присадки.

2.9.12.10. Сборка разнотолщинных труб при монтаже захлестов не допускается.

2.9.12.11. Прихватку следует выполнять электродами с основным видом покрытия, предназначенным для сварки корневого слоя шва.

2.9.12.12. Наложение прихваток и сварку труб диаметром более 426 мм должны выполнять без перерывов в работе не менее 2 электросварщиков одновременно.

2.9.12.13. Если сварщик может проникнуть внутрь трубы, он выполняет внутреннюю подварку стыка на нижней четверти периметра и в местах видимых дефектов электродами, предназначенными для сварки корневого слоя шва.

2.9.12.14. Сварные соединения захлестов оставлять незаконченными не разрешается.

2.9.13. Муфтовые сварные соединения

2.9.13.1. Муфтовые соединения разрешаются при сварке труб диаметром до 59 мм из стали марок Ст3, 10, 20 или из аналогичных им.

2.9.13.2. Конструкция сварного соединения должна соответствовать ГОСТ "Соединения сварные стальных трубопроводов, основные типы, конструктивные элементы и размеры".

2.9.13.3. Муфта должна быть изготовлена в соответствии с требованиями ГОСТ из труб соответствующих типоразмеров для обеспечения зазора между трубой и муфтой 1 ±0,5 мм и из стали аналогичного уровня класса прочности. Длина муфты должна быть не менее 50 мм (рис.14).

Рис.14. Размеры муфтового соединения

2.9.13.4. Сварку следует осуществлять на минимальных токах, регламентированных заводом-изготовителем и обозначенных на этикетках электродных пачек электродами с основным видом покрытия типа Э42А или Э50А, указанных в табл.10 настоящих ВСН.

2.9.13.5. Усиление должно быть не более 1 мм для соединений, выполненных в нижнем положении и не более 2 мм - в остальных положениях; ослабление - не более 2 мм во всех пространственных положениях.

2.9.13.6. Сварные швы не должны иметь видимых дефектов (подрезов, пор, незаплавленных кратеров, трещин).

2.9.13.7. При контроле допускных сварных соединений, а также при испытаниях электросварщиков следует испытывать муфтовые сварные соединения на растяжение и на сплющивание по ГОСТ 6996-66 (см. приложение 1).

Все муфтовые сварные соединения подвергаются контролю с применением цветной красящей дефектоскопии (ЦКД) по ОСТ . Дополнительно к 100%-ному контролю ЦКД 1% муфтовых сварных соединений в процессе сварки подвергается механическим испытаниям на растяжение и сплющивание. При этом для механических испытаний выбираются соединения, самые худшие по внешнему виду.

2.10. Ремонт сварных соединений

2.10.1. Ремонт сварных соединений, выполненных дуговой сваркой, производится в случаях, предусмотренных п.4.34 СНиП III-42-80 и приложением 2.

2.10.2. Ремонт участков сварных швов, имеющих дефекты, осуществляют путем их вышлифовки с помощью абразивных кругов с последующей заваркой ручной дуговой сваркой в соответствии с п.4.35 СНиП III-42-80.

Примечания: 1. Допускается удалять с помощью газовой резки или воздушно-дуговой строжки участки, имеющие дефекты, с последующей зачисткой мест реза абразивным инструментом.

2. Удаление участков сварных швов, имеющих дефекты, с помощью газовой или поверхностной воздушно-дуговой резки допускается только при длине участков не менее 200 мм и сварных соединений из сталей всех уровней прочности, кроме сталей термического упрочнения.

2.10.3. Если после ремонта по периметру стыка обнаружены неудаленные дефекты, разрешается их дополнительная вышлифовка с последующей заваркой. Повторный ремонт одного и того же дефекта не разрешается.

2.10.4. Ремонт сварных швов стыков труб диаметром до 1020 мм выполняют только снаружи, а труб диаметром 1020 мм и более - как снаружи, так и изнутри в зависимости от глубины залегания дефектов.

2.10.5. Ремонт сварных стыков труб диаметром 1020 мм и более снаружи трубы осуществляют, если недопустимые дефекты расположены в заполняющих и облицовочном слоях шва. Трубопровод ремонтируют изнутри, если недопустимые дефекты расположены в корневом слое шва, горячем проходе и подварочном слое шва и возможен доступ к месту ремонта. В случае вышлифовки дефектного участка трубы она должна вестись шлифовальной машинкой с напряжением не более 36 В. Место расположения дефекта определяет и отмечает дефектоскопист ПИЛа.

2.10.6. Места ремонта и номер ремонтируемого стыка трубы указываются несмываемой краской.

2.10.7. Разметку для последующей вышлифовки участков сварного шва с дефектами снаружи трубы выполняют таким образом, чтобы длина вышлифованных участков сварного шва превышала длину исправляемого дефектного участка не менее чем на 30 мм в каждую сторону.

2.10.8. Разметку участков сварного шва, имеющего дефекты изнутри трубы, проводят с помощью кольцевого шаблона с нанесенными делениями, которые соответствуют показаниям мерного пояса.

Как и при наружном ремонте, длина удаляемых участков сварного шва изнутри трубы должна превышать размеры исправляемого дефектного участка не менее чем на 30 мм в каждую сторону.

2.10.9. Разделка выбранных под сварку участков с дефектами должна соответствовать виду дефекта и обеспечивать качество выполнения сварочных работ.

Ширина выбранного участка сварного шва с дефектом зависит от толщины стенки свариваемых труб:

Толщина стенки трубы, мм	Ширина удаляемого участка, мм
До 5	До 8
Свыше 5-10	10-12
Более 10	13-20

Глубину выбранного участка определяют глубиной замеченного дефекта. Перед выполнением сварочных ремонтных работ следует в зоне сварки удалить ржавчину и влагу, а также следы изоляции.

2.10.10. Ремонт одного стыка разными сварщиками запрещается.

2.10.11. Все отремонтированные участки стыков должны быть подвергнуты внешнему осмотру, радиографическому контролю и удовлетворять требованиям п.4.32 СНиП III-42-80.

2.11. Сварка трубопроводов, транспортирующих

сероводородсодержащие среды

2.11.1. Настоящие требования распространяются на производство сварочно-монтажных работ и термическую обработку стыков промысловых нефтегазопроводов, предназначенных для транспортировки сред с парциальным давлением сероводорода свыше 1 МПа, а содержанием сероводорода не выше 10% (объемных). Трубопроводы, сваренные в соответствии с требованиями настоящих ВСН, ингибируются, влажность транспортируемого газа не должна превышать 60%.

2.11.2. Сварку, сборку и контроль качества промысловых нефтегазопроводов, предназначенных для транспортировки сред с парциальным давлением сероводорода в диапазоне 0,3-1,0 МПа, следует проводить в соответствии с ВСН 005-88/Миннефтегазстрой "Строительство промысловых стальных трубопроводов. Технология и организация".

2.11.3. Контроль качества сварных соединений трубопроводов, транспортирующих сероводородсодержащие среды, включает:

сплошной операционный контроль в процессе сборки и сварки стыков;

осмотр и измерение геометрических параметров швов;

проверку качества шва физическими методами контроля;

механические испытания допускных стыков и контроль твердости металла шва и зоны термического влияния.

Все сварные стыки подвергаются 100%-ному радиографическому контролю до термообработки с дублированием 20% стыков ультразвуковым методом контроля для проверки на отсутствие трещин после термообработки.

Критерии оценки качества сварных соединений представлены в приложении 2 со следующими дополнительными ограничениями по результатам радиографического контроля:

в корне шва не должно быть непроваров, находящихся в пределах чувствительности снимка, регламентированной ГОСТ 7512-82;

в корне шва не должно быть утяжин (провисов) на длине более 12% периметра, глубиной свыше 10% толщины стенки (но не более 1,5 мм).

Контроль твердости сварных соединений выполняется в объеме 10% стыков методом "Польди" или другими аналогичными. Замеры проводятся в 3 точках: на металле шва, в зоне термического влияния (на расстоянии 2 мм от линии сплавления) и на основном металле (на расстоянии 50 мм от шва).

Величина твердости не должна превышать 220 единиц по шкале Бриннеля. Результаты контроля твердости записываются в журнал термической обработки стыков или оформляются актом и прилагаются к сварочному журналу.

2.11.4. Аттестацию электросварщиков перед допуском их к сварке трубопроводов, предназначенных для транспортировки сероводородсодержащих сред, следует осуществлять в соответствии с приложением 1.

2.11.5. Сварка трубопроводов для транспортировки сероводородсодержащих продуктов с парциальным давлением сероводорода свыше 1 МПа при содержании сероводорода не выше 10% (объемных) осуществляется с использованием ручной дуговой и автоматической сварки под флюсом.

2.11.6. Сварочно-монтажные работы разрешается выполнять при температуре окружающего воздуха не ниже -20°С. При скорости ветра свыше 10 м/с, а также при выпадении атмосферных осадков производить сварочные работы без инверторных укрытий запрещается.

2.11.7. По общим вопросам сборки и сварки и требованиям к сварочным материалам и металлу труб, не рассматриваемым в данном подразделе ВСН, следует руководствоваться СНиП III-42-80 "Магистральные трубопроводы", "Правилами производства и приемки работ" и предыдущими разделами настоящего ВСН.

2.11.8. График для определения парциального давления сероводорода в зависимости от его концентрации при различных рабочих давлениях в трубопроводе представлен в приложении 5.

2.11.9. Требования настоящего подраздела распространяются на сварку трубопроводов из низкоуглеродистых нелегированных сталей типа Ст20, 20ЮЧ и низколегированных сталей класса прочности не выше Х46, отвечающих требованиям ТУ 40-78/HS, ТУ 28-40/82- HS, ТУ SХ46SS-28/40-83. Конкретная марка стали указанных типов определяется проектом. Использовать трубы, не оговоренные проектом, можно только по согласованию с проектной организацией и заказчиком.

2.11.10. Запрещается применять трубы и детали трубопроводов, не имеющие сертификатов (заводских паспортов, подтверждающих их соответствие требованиям государственных стандартов или технических условий, товарного знака или маркировки).
