ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАН

Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР

ИСПОЛНИТЕЛИ

; , канд. техн. наук (руководители темы); ; , канд. техн. наук; , д-р техн. наук;

ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

Зам. председателя

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 01.01.01 г. № 000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ Технические условия Reinforced concrete slabs for strip foundations. Specifications

ГОСТ Взамен ГОСТ

Постановлением Государственного комитета СССР по делам строительства от 01.01.01 г. № 000 срок введения установлен

с 01.01.87

Настоящий стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.

Плиты предназначены для применения:

в сухих и водонасыщенных грунтах;

при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включительно;

в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включительно;

в грунтах и грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.

Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40 °С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

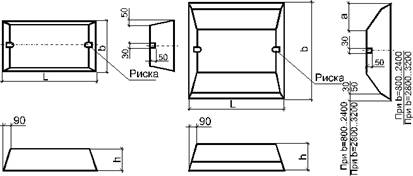

1.1. Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл. 1.

Плиты шириной 600 мм Плиты шириной мм

Таблица 1

Код ОКП	Марка плиты	Основные размеры плиты, мм	Расход материалов	Массса плиты (справочная), т
b	l	h	a	Бетон, м3	Сталь, кг
58 1 58 1	ФЛ6.24-4 ФЛ6.12-4	600	2380 1180		-	0,37 0,18	1,84 0,91	0,93 0,45
58 1 58 1 58 1	ФЛ8.24-1 ФЛ8.24-3 ФЛ8.24-4	800	2380		150	0,46	2,5 3,42 4,81	1,15
58 1 58 1 58 1	ФЛ8.12-1 ФЛ8.12-3 ФЛ8.12-4		1180			0,22	1,24 1,7 2,39	0,55
58 1 58 1 58 1 58 1	ФЛ10.30-1 ФЛ10.30-2 ФЛ10.30-3 ФЛ10.30-4		2980			0,69	4,71 ,67 9,04 11,03	1,75
58 1 58 1 58 1 58 1	ФЛ10.24-1 ФЛ10.24-2 ФЛ10.24-3 ФЛ10.24-4	1000	2380	300	250	0,55	3,76 5,34 7,16 8,82	1,38
58 1 58 1 58 1 58 1	ФЛ10.12-1 ФЛ10.12-2 ФЛ10.12-3 ФЛ10.12-4		1180			0,26	1,87 2,66 3,41 4,4	0,65
58 1 58 1 58 1 58 1	ФЛ10.8-1 ФЛ10.8-2 ФЛ10.8-3 ФЛ10.8-4		780			0,17	1,24 1,76 2,26 2,92	0,42
58 1 58 1 58 1 58 1	ФЛ12.30-1 ФЛ12.30-2 ФЛ12.30-3 ФЛ12.30-4	1200	2980		350	0,82	,88 12,76 17,46 21,43	2,05
58 1 58 1 58 1 58 1	ФЛ12.24-1 ФЛ12.24-2 ФЛ12.24-3 ФЛ12.24-4		2380			0,65	6,3 10,2 13,83 17,13	1,63
58 1 58 1 58 1 58 1	ФЛ12.12-1 ФЛ12.12-2 ФЛ12.12-3 ФЛ12.12-4	1200	1180		350	0,31	3,13 5,09 6,57 8,55	0,78
58 1 58 1 58 1 58 1	ФЛ12.8-1 ФЛ12.8-2 ФЛ12.8-3 ФЛ12.8-4		780			0,2	2,08 3,38 4,37 5,69	0,5
58 1 58 1 58 1 58 1	ФЛ14.30-1 ФЛ14.30-2 ФЛ14.30-3 ФЛ14.30-4		2980			0,96	12,43 19,09 23,46 34,65	2,4
58 1 58 1 58 1 58 1	ФЛ14.24-1 ФЛ14.24-2 ФЛ14.24-3 ФЛ14.24-4	1400	2380	300	400	0,76	9,85 15,12 18,76 27,72	1,90
58 1 58 1 58 1 58 1	ФЛ14.12-1 ФЛ14.12-2 ФЛ14.12-3 ФЛ14.12-4		1180			0,36	4,68 7,18 9,37 13,84	0,91
58 1 58 1 58 1 58 1	ФЛ14.8-1 ФЛ14.8-2 ФЛ14.8-3 ФЛ14.8-4		780			0,23	3,11 4,78 6,23 9,22	0,58
58 1 58 1 58 1 58 1	ФЛ16.30-1 ФЛ16.30-2 ФЛ16.30-3 ФЛ16.30-4		2980			1,09	15,82 26,42 37,32 46,11	2,71
58 1 58 1 58 1 58 1	ФЛ16.24-1 ФЛ16.24-2 ФЛ16.24-3 ФЛ16.24-4	1600	2380		500	0,86	12,55 21,13 29,85 36,57	2,15
58 1 58 1 58 1 58 1	ФЛ16.12-1 ФЛ16.12-2 ФЛ16.12-3 ФЛ16.12-4		1180			0,41	6,02 10,55 14,90 17,51	1,03
58 1 58 1 58 1 58 1	ФЛ16.8-1 ФЛ16.8-2 ФЛ16.8-3 ФЛ16.8-4		780			0,26	3,84 7,02 9,93 11,15	0,65
58 1 58 1 58 1 58 1	ФЛ20.30-1 ФЛ20.30-2 ФЛ20.30-3 ФЛ20.30-4		2980			2,04	15,60 25,16 36,85 50,04	5,10
58 1 58 1 58 1 58 1	ФЛ20.24-1 ФЛ20.24-2 ФЛ20.24-3 ФЛ20.24-4	2000	2380	500	700	1,62	12,47 20,12 29,48 39,99	4,05
58 1 58 1 58 1 58 1	ФЛ20.12-1 ФЛ20.12-2 ФЛ20.12-3 ФЛ20.12-4		1180			0,78	6,19 10,02 14,69 19,95	1,95
58 1 58 1 58 1 58 1	ФЛ20.8-1 ФЛ20.8-2 ФЛ20.8-3 ФЛ20.8-4		780		700	0,50	4,04 6,57 9,70 13,00	1,25
58 1 58 1 58 1 58 1	ФЛ24.30-1 ФЛ24.30-2 ФЛ24.30-3 ФЛ24.30-4		2980			2,39	27,44 43,86 67,09 73,40	5,98
58 1 58 1 58 1 58 1	ФЛ24.24-1 ФЛ24.24-2 ФЛ24.24-3 ФЛ24.24-4	2400	2380		900	1,90	21,80 34,97 53,48 58,70	4,75
58 1 58 1 58 1 58 1	ФЛ24.12-1 ФЛ24.12-2 ФЛ24.12-3 ФЛ24.12-4		1180			0,91	10,69 17,44 26,27 29,31	2,30
58 1 58 1 58 1 58 1	ФЛ24.8-1 ФЛ24.8-2 ФЛ24.8-3 ФЛ24.8-4		780			0,58	7,10 11,52 17,62 19,51	1,45
58 1 58 1 58 1 58 1	ФЛ28.24-1 ФЛ28.24-2 ФЛ28.24-3 ФЛ28.24-4	2800	2380	500	1000	2,36	32,01 50,37 79,86 97,06	5,90
58 1 58 1 58 1 58 1	ФЛ28.12-1 ФЛ28.12-2 ФЛ28.12-3 ФЛ28.12-4		1180			1,13	15,03 24,80 39,12 47,02	2,82
58 1 58 1 58 1 58 1	ФЛ28.8-1 ФЛ28.8-2 ФЛ28.8-3 ФЛ28.8-4		780			0,72	10,30 16,72 26,05 31,33	1,80
58 1 58 1 58 1	ФЛ32.12-1 ФЛ32.12-2 ФЛ32.12-3	3200	1180		1200	1,29	23,24 37,41 53,03	3,23
58 1 58 1 58 1	ФЛ32.8-1 ФЛ32.8-2 ФЛ32.8-3		780			0,82	15,76 24,89 35,81	2,05

(Поправка. ИУС 12-2004 г.).
