Рис. П.1.21. Одноветвевой строп (а - заделка концов каната заплеткой,
б - опрессовкой алюминиевой втулкой):
1 - канатная ветвь, 2 - звено, 3 - захват
Рис. П.1.22. Двухветвевой строп:
1 - канатная ветвь, 2 - звено, 3 - захват
Рис. П.1.23. Трехветвевой строп:
1 - канатная ветвь, 2 - звено, 3 - захват
Рис. П.1.24. Четырехветвевой строп:
1 - канатная ветвь, 2 - звено, 3 - захват

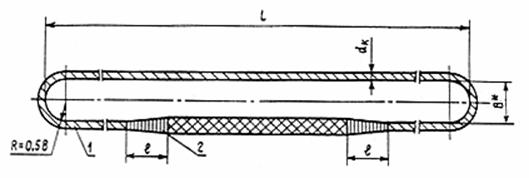

Рис. П.1.25. Универсальный строп, исполнение 1:
1 - канат грузовой, 2 - место заделки концов каната
Рис. п.1.26. Универсальный строп, исполнение 2:
1 - канат грузовой, 2 - место заделки концов концов каната
3. ЦЕПНЫЕ СТРОПЫ
3.1. Типы и основные параметры
Типы и основные параметры цепных стропов приведены в табл. П.1.39-П.1.43 и на рис. П.1.27-П.1.29.
1.39
Указатель основных параметров, таблиц и рисунков цепных стропов
Строп | Грузоподъемность, т | Условное обозначение | № рисунка | № таблицы |
Одноветвевой | 0,5-12,5 | 1СЦ | П.1.27 | П.1.40 |
Двухветвевой | 0,5-16,0 | 2СЦ | П.1.28 | П.1.41 |
Трехветвевой | 1,0-25,0 | 3СЦ | П.1.29 | П.1.42,П.1.43 |
1.40
Конструктивные элементы одноветвевого цепного стропа
Поз. 2 | |||||||||
звено ОВ1 для цепей | звено ОВ2 для цепей | ||||||||
Обозначение стропа | Грузоподъемность стропа, т | Обозначение цепной ветви | ТУ 12.0173856.015, исполнение А2 | ТУ 12.0173856.009 | ТУ 12.0173856.015, исполнение А2 | ТУ 12.0173856.009 | Поз. 3 (К1 или К2) | ||
тип 1 | тип 3 | тип 1 | тип 3 | ||||||
1СЦ-0,5 | 0,50 | ВЦ-0,5 | ОВ1-0,5 | - | - | ОВ2-0,5 | - | ||
1СЦ-0,63 | 0,63 | ВЦ-0,63 | ОВ1-0,63 | - | - | ОВ2-0,63 | - | ||
1СЦ-0,8 | 0,80 | ВЦ-0,8 | ОВ1-0,8 | ОВ1-0,8 | - | ОВ2-0,8 | ОВ2-0,8 | ||
1СЦ-1,0 | 1,00 | ВЦ-1,0 | - | ОВ1-1,0 | - | - | ОВ2-1,0 | ||
1СЦ-1,25 | 1,25 | ВЦ-1,25 | ОВ1-1,0 ОВ1-1,6 | ОВ1-1,0 ОВ1-1,6 | - | ОВ2-1,0 ОВ2-1,6 | ОВ2-1,0 ОВ2-1,6 | ||
1СЦ-1,6 | 1,60 | ВЦ-1,6 | - | ОВ1-1,6 | - | - | ОВ2-1,6 | - | Выби- |
1СЦ-2,0 | 2,00 | ВЦ-2,0 | ОВ1-2,0 | ОВ1-2,0 | ОВ1-2,0 | ОВ2-2,0 | ОВ2-2,0 | ОВ2-2,0 | рается |
1СЦ-2,5 | 2,50 | ВЦ-2,5 | ОВ1-3,2 | ОВ1-3,2 | ОВ1-3,2 | ОВ2-3,2 | ОВ2-3,2 | ОВ2-3,2 | по грузо- |
1СЦ-3,2 | 3,20 | ВЦ-3,2 | - | ОВ1-3,2 | - | - | ОВ2-3,2 | - | подъем- |
1СЦ-4,0 | 4,00 | ВЦ-4,0 | - | ОВ1-3,2 ОВ1-5,0 | ОВ1-3,2 ОВ1-5,0 | - | ОВ2-3,2 ОВ2-5,0 | ОВ2-3,2 ОВ2-5,0 | ности ветви |
1СЦ-5,0 | 5,00 | ВЦ-5,0 | - | ОВ1-5,0 | ОВ1-5,0 | - | ОВ2-5,0 | ОВ2-5,0 | |
1СЦ-6,3 | 6,30 | ВЦ-6,3 | - | ОВ1-6,3 | ОВ1-6,3 | - | ОВ2-6,3 | ОВ2-6,3 | |
1СЦ-8,0 | 8,00 | ВЦ-8,0 | - | ОВ1-8,0 | ОВ1-8,0 | - | ОВ2-8,0 | ОВ2-8,0 | |
1СЦ-10,0 | 10,00 | ВЦ-10,0 | - | ОВ1-10,0 | ОВ1-10,0 | - | ОВ2-10,0 | ОВ2-10,0 | |
1СЦ-12,5 | 12,50 | ВЦ-12,5 | - | - | ОВ1-12,5 ОВ1-16,0 | - | - | ОВ2-12,5 ОВ2-16,0 |
1.41
|
