Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации (стр. 6 )

Рис. П.1.7. Упор типа У

1.9

Упор типа У

	Размеры, мм
Обозначение элемента						Масса, кг
У-0,4	9	15	13,0		2,0	0,01
У-0,5			12,5	2,5
У-0,63	11	20	12,0		3,0	0,012
У-0,8	12		11,5		3,5
У-1,0	14	25	15,5		3,0	0,024
У-1,6	16	30	21,0		4,0	0,040
У-2,0			20,0	4,0
У-2,5	20	40	19,0		6,0	0,050
У-3,2			22,5			0,060
У-5,0	28	60	24,0		8,0	0,140
У-6,3			32,0			0,160
У-8,0	30	65	35,0	6,0	9,0	0,190
У-10,0	32	70	38,0		10,0	0,260
У-12,5	34	80	40,0		11,0	0,310

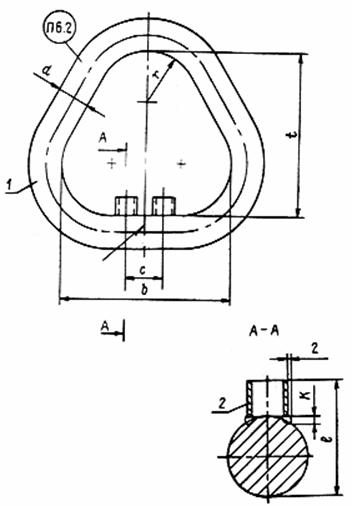

Рис. П.1.8. Звено типа Т, исполнение с двумя упорами:

1 - подвеска, 2 - упор

1.10

Звено типа Т, исполненное с двумя упорами

		Размеры, мм
					поз. 1 (подвеска)
Обозначение звена	Грузо - подъем - ность стропа, т								длина раз - вертки	Поз. 2 (упор)	Масса, кг
Т-16,0	16,0	60	93	7	312	290	56	75	1133	У-16,0	22,042
Т-20,0	20,0	75	102	9	339	320	65	100	1249	У-20,0	32,770
Т-25,0	25,0	80	110	8	370	350	72	110	1366	У-25,0	43,909
Т-32,0	32,0	95	115	7	413	390	80	120	1519	У-32,0	60,159

Рис. П.1.9. Упор типа У

1.11

Упор типа У

	Размеры, мм
Обозначение элемента				Масса, кг
У-16,0	34	37,0	6	0,130
У-20,0	42	37,5	8	0,234
У-25,0	42	39,0	8	0,250
У-32,0	42	35,0	8	0,220
