(стр. 7 )

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ПЯТИГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ. НАЗНАЧЕНИЕ: ДЛЯ ТОРЦЕВЫХ ФРЕЗ И ПРОХОДНЫХ РЕЗЦОВ С УГЛОМ С=90°.



ОБОЗНАЧЕНИЕ ПЛАСТИН КЛАССОВ ДОПУСКОВ	РАЗМЕРЫ ПЛАСТИН
U	M
цифровое	буквенное	цифровое	буквенное	L	d	s	dl	r	m
8	PNUM-110408	8	PNMM-110408	11,5	15,875	4,76	6,35	0,8	17,562
6	PNUM-110416	6	PNMM-110416	1,6	17,375
2	PNUM-130412	2	PNMM-130412	13,8	19,030	7,93	1,2	21,019
0	PNUM-130420	0	PNMM-130420	2,0	20,832
2	PNUM-130612	2	PNMM-130612	6,35	1,2	21,019
0	PNUM-130620	0	PNMM-130620	2,0	20,832
2	PNUM-160612	2	PNMM-160612	16,1	22,200	1,2	24,541

ГОСТ МАРКА СПЛАВА: ВК15.

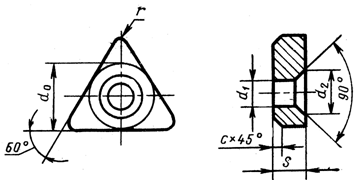

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ.





ОБОЗНАЧЕНИЕ ПЛАСТИН	РАЗМЕРЫ ПЛАСТИН
цифровое	буквенное	L	do	s	r	d1	d2	c	Масса
	OTN-1103	11,0	6,1	3,18	0,8	2,26	4,1	0,5	1,81
	OTN-1603	16,5	9,3	1,2	3,81	6,5	4,18
	OTN-1604	4,76	0,8	0,8	6,35
	OTN-2204	22,0	12,5	1,2	5,16	8,0	11,50
	OTN-2704	27,5	15,6	1,6	6,35	9,2	17,90

ГОСТ МАРКА СПЛАВА: ВК15.

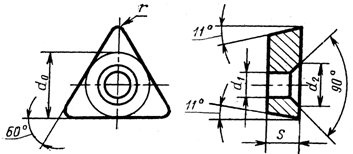

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ.





ОБОЗНАЧЕНИЕ ПЛАСТИН	РАЗМЕРЫ ПЛАСТИН
цифровое	буквенное	L	do	s	r	d1	d2	Масса
	ОТР-1102	11,0	4,9	2,26	0,8	2,26	4,2	0,61
	ОТР-1603	16,5	7,5	3,18	3,81	6,5	2,06
	ОТР-1604	8,1	4,76	3,45
	ОТР-2204	22,0	10,6	1,6	5,16	8,0	6,16

ГОСТ МАРКА СПЛАВА: ВК15.
