(стр. 8 )

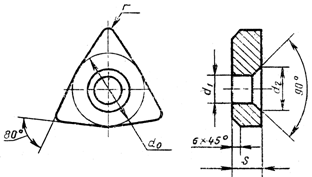

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ.





ОБОЗНАЧЕНИЕ ПЛАСТИН	РАЗМЕРЫ ПЛАСТИН
Цифровое	буквенное	Длина режущей кромки L	do	s	r	d1	d2	c	Масса, г
	OWN-0603	6,5	9,3	3,18	0,8	3,81	6,5	0,5	3,26
	OWN-0604	4,76	0,8	4,89
	OWN-0804	8,7	12,5	5,16	8,0	8,87
	OWN-1004	10,8	15,6	1,2	6,35	9,2	13,9
	OWN-1006		6,35	18,60
	OWN-1206	12,8	18,7	7,93	11,1	26,80

ГОСТ МАРКА СПЛАВА: ВК15.

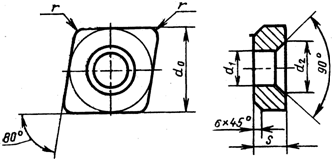

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°.





ОБОЗНАЧЕНИЕ ПЛАСТИН	РАЗМЕРЫ ПЛАСТИН
Цифровое	буквенное	Длина режущей кромки L	do	s	r	d1	d2	c	Масса, г
	OСN-0803	8,1	7,7	3,18	0,4	3,18	5,5	0,5	2,15
	OСN-0903	9,7	9,3			3,81	6,5		3,15
	OСN-1203	12,9	12,5		1,2	5,16	8,0	0,8	5,80
	OСN-1204			4,76	1,5				8,53
	OСN-1604	16,1	15,6		1,6				13,40
	OСN-1904	19,3	18,8			7,93	11,1		19,30

ГОСТ МАРКА СПЛАВА: ВК15.

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ.



ОБОЗНАЧЕНИЕ ПЛАСТИН	РАЗМЕРЫ ПЛАСТИН
Цифровое	буквенное	Длина режущей кромки L	do	s	r	d1	d2	c	Масса, г
	OSN-0903	9,5	9,3	3,18	0,8	3,81	6,5	0,5	3,16
	OSN-1203	12,7	12,5	1,2	5,16	8,5	5,70
	OSN-1204	4,76	0,8	8,55
	OSN-1404	14,0	13,8	1,6	10,70
	OSN-1504	15,9	15,6	6,35	10,5	13,40
	OSN-1904	19,0	18,8	7,93	19,30
	OSN-1906	6,35	2,5	12,5	25,90
	OSN-2506	25,4	25,2	9,12	13,1	48,60

ГОСТ МАРКА СПЛАВА: ВК15.
